BẢNG ĐIỆN TỬ LED THEO DÕI NĂNG SUẤT (CTY BROTHER)

ATPro vừa sản xuất và bàn giao BẢNG LED ĐIỆN TỬ THEO DÕI NĂNG SUẤT  –BO DEM SAN PHAMHE THONG GIAM SAT SAN XUAT cho Khách hàng: Công ty Brother

1.MÔ HÌNH

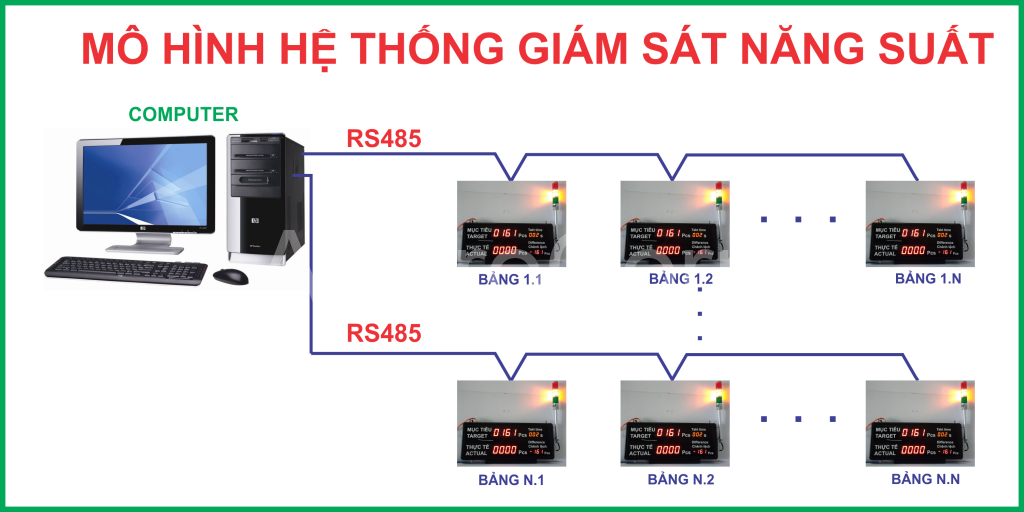

MO HINH HE THONG GIAM SAT NANG SUAT

2.BẢNG ĐIỆN TỬ THEO DÕI NĂNG SUẤT

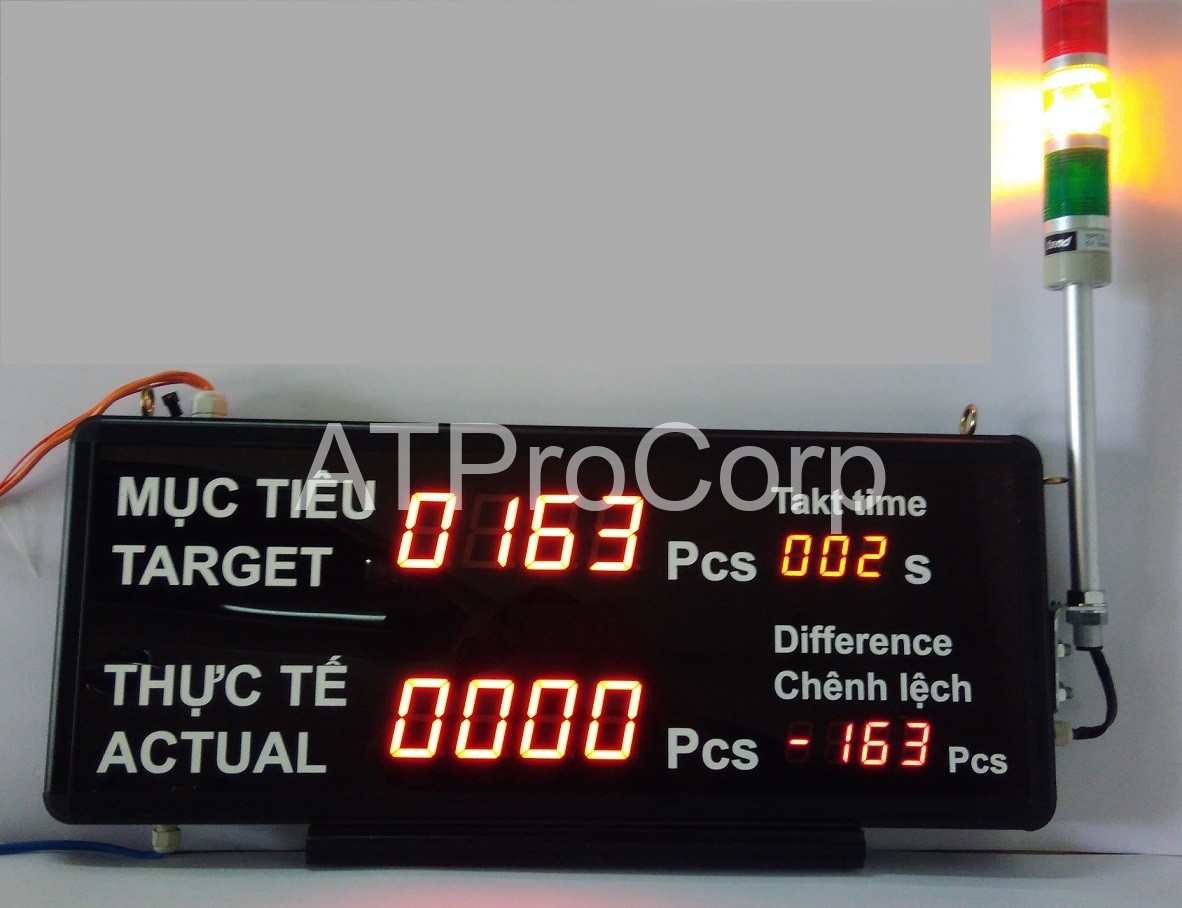

BANG DIEN TU THEO DOI NANG SUAT

-Kích thước bảng LED theo dõi năng suất 75cm x 30cm x 5cm

-Số lớn hiển thị bằng LED 7 đoạn KT 5cm x7cm, màu đỏ

– Số nhỏ hiển thị bằng LED 7 đoạn KT 3cm x4cm, màu đỏ. Riêng mục chênh lệch hiển thi bằng led 7 đoạn 2 màu xanh đỏ

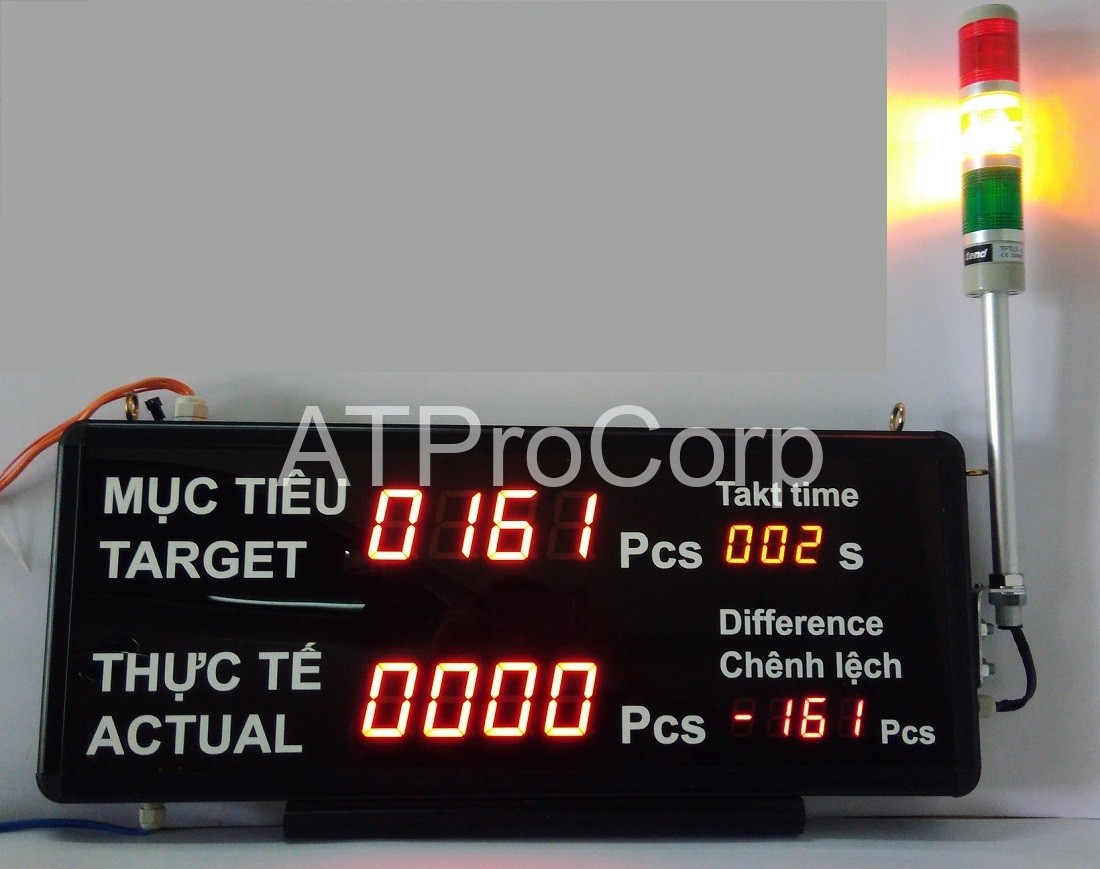

BANG LED THEO DOI NANG SUAT

-Khung nhôm bảng điện tử theo dõi năng suất định hình chịu lực

-Mặt bằng Mica trong 3ly

-Nguồn cấp: Adaptor input 220VAC, output 12VDC.

-Phần thực tế và takt time được điều khiển bằng hộp nút nhấn

Chênh lệch = Thực tế – Mục tiêu. Số chênh lệch được hiển thị bằng LED đổi màu xanh , đỏ. Khi thực tế bằng hoặc cao hơn mục tiêu phần chênh lệch sẽ hiển thị số màu xanh, khi thực tế thấp hơn mục tiêu phần chênh lệch sẽ hiển thị số màu đỏ có dấu trừ phía trước

-Takt time điều khiển từ 0 – 999 giây ( có thể thay đổi số giây). cứ sau mỗi số giây cài đặt ở takt time thì mục tiêu tăng lên 1 đơn vị.

BANG DIEN TU THEO DOI NANG SUAT

-Khi cúp điện bảng không hoạt động, khi có điện bảng sẽ hiển thị giá trị dừng ở lúc cúp điện

Bảng điện tử giám sát năng suất sản xuất có cổng truyền thông RS485 để kết nối với máy tính

-Bảng có khoen treo phi 34 đưa lên trên bảng, nguồn và jack cắm chuyển về bên hông phải của bảng

3.HỘP NÚT NHẤN

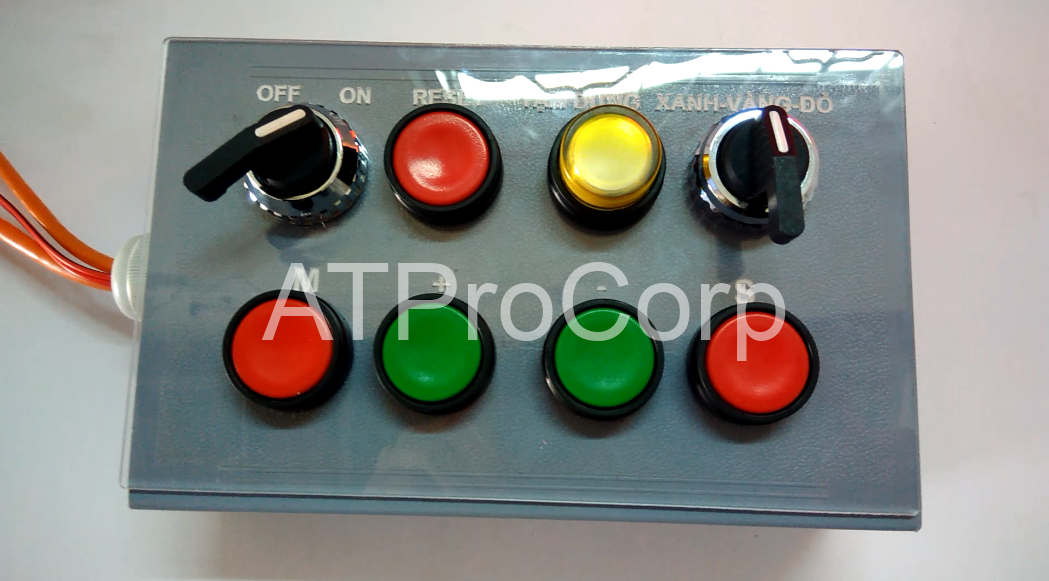

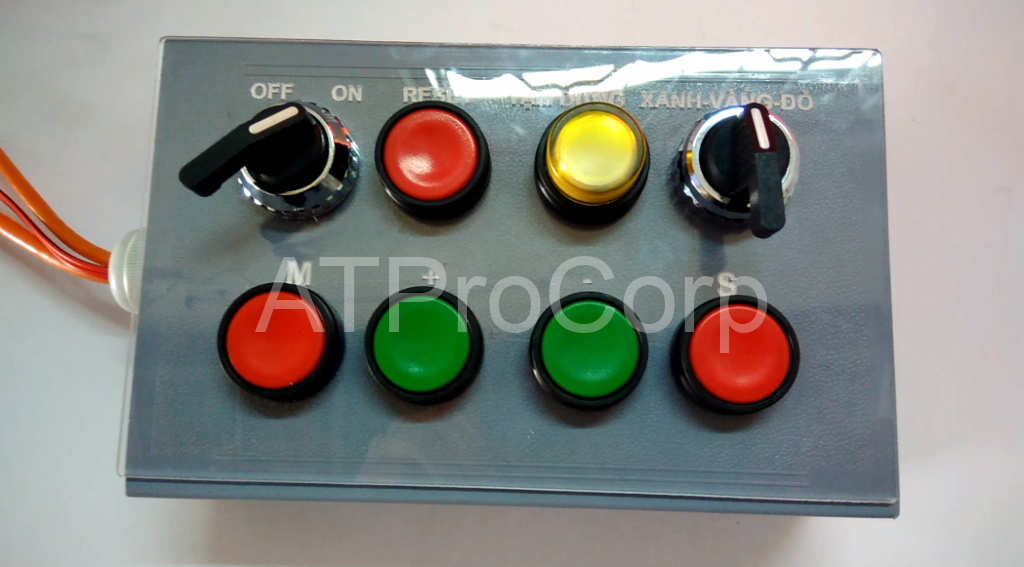

hop nut nha

-1 hộp có 6 nút nhấn và 1 công tắc nguồn

– 4 nút nhấn để điều chỉnh phần thực tế và takt time, nút cộng ( tăng ) được kéo dây dài ra jack nối đề kéo nút cộng ( tăng ) ra vị trí mong muốn

– 1 nút điều chỉnh play/ pause ( dùng loại Lay50-16AY- 11D có đèn, khi nhấn Play đèn sẽ sáng và nhấn Pause đền sẽ tắt

– 1 nút để reset

– Trên hộp nút nhấn có công tắc tắt mở nguồn cho bảng hiển thị

– Thêm 1 công tắc xoay 3 vị trí để điều khiển đèn báo trạng thái line loại PR-25S3-1

4.ĐÈN BÁO TRẠNG THÁI HOẠT ĐỘNG CỦA LINE

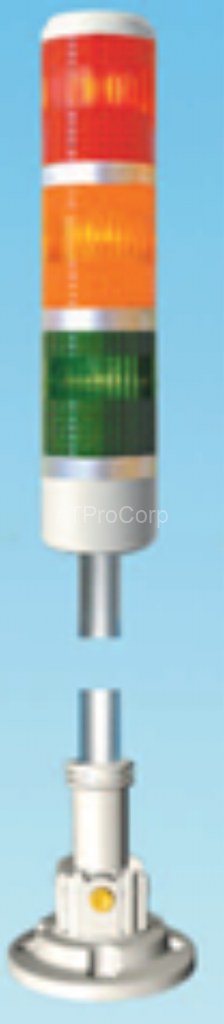

DEN THAP 3 TANG

-Đèn tháp 3 tầng phi 50

-Điện áp 220VAC

-Hiển thị 3 màu xanh đỏ vàng cam

-Đèn được điều khiển bằng công tắc xoay bên trên, không liên quan đến hoạt động của bảng năng suất

QUÝ KHÁCH CÓ NHU CẦU BẢNG HIỂN THỊ NĂNG SUẤT SẢN XUẤT, XIN VUI LÒNG LIÊN HỆ:
CÔNG TY CỔ PHẦN GIẢI PHÁP KỸ THUẬT ẤN TƯỢNG
-2A, đường Số 1, P. Tân Thành, Q, Tân Phú, Tp. HCM
-Kinh doanh: 0838425226, 0838425001
