HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ KHO LẠNH (CTY VIRBAC)

posted in: Đơn Hàng / Dự án | 0

ATPro đã đưa ra một giải pháp tối ưu cho hệ thống giám sát và cảnh bảo nhiệt độ cho C.Ty Virbac bằng việc Sử dụng PLCPi (CPU Rasp01-CH + Module Hiển thị) kết hợp với Windows ATSCADA và Web ATSCADA để điều khiển, giám sát và cảnh báo nhiệt độ.

he thong giam sat nhiet do

 Mô hình mạng kết nối hệ thống giám sát cảnh báo nhiệt độ

PLCPi thu thập dữ liệu tử cảm biến đặt tại kho lạnh, sau đó giá trị nhận được từ cảm biến được gửi lên ATSCADA Server/Web Server để xử lý thông qua giao thức Modbus TCP/IP.

Dữ liệu hệ thống được lưu trữ trong cơ sở dữ liệu MySQL, người quản lý sẽ thông qua các thiết bị hiển thị như máy tính, Smartphone…để truy cập vào ATSCADA App để theo dõi giám sát hệ thống.

Các tính năng của hệ thống:

–          Realtime Data: dữ liệu thời gian thực.

–          Historical Trend:  là biểu đồ lược sử nhiệt độ của hệ thống.

–          Realtime Trend:  là biểu đồ thời gian thực về nhiệt độ.

–          Alarm:  Cảnh báo nhiệt độ khi vượt quá ngưỡng giới hạn cho phép.

–         Report:  xuất dữ liệu ra file Excel.

–         Sms:  gửi tin nhắn cho người quản lý khi có tín hiệu Alarm.



he thong giam sat nhiet do kho lanh

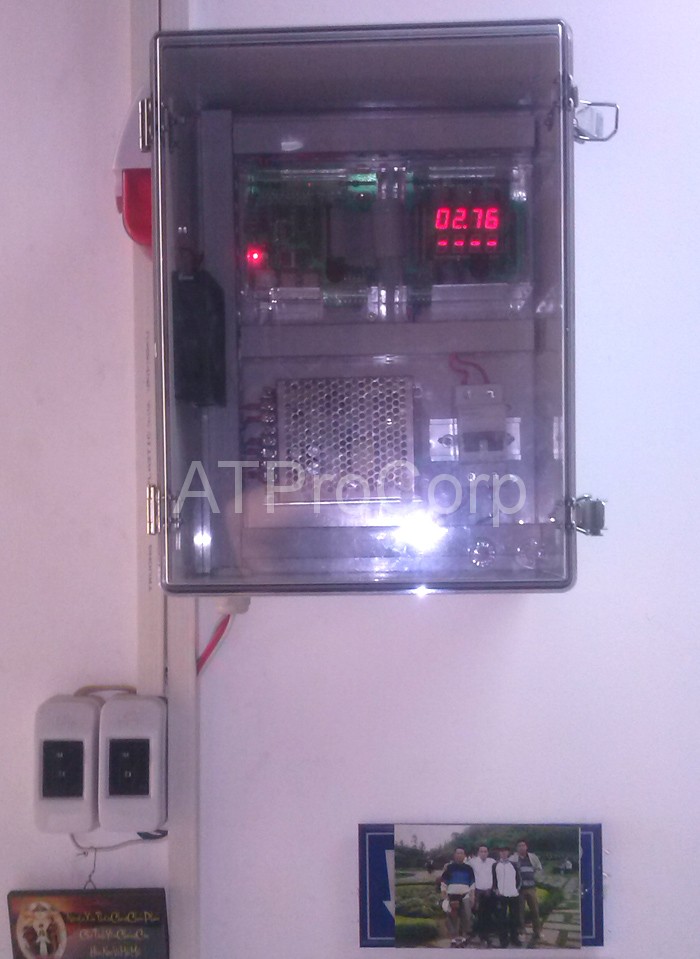

Phần cứng bộ PLCPi (CPU Rasp01-CH + Module Hiển thị) .

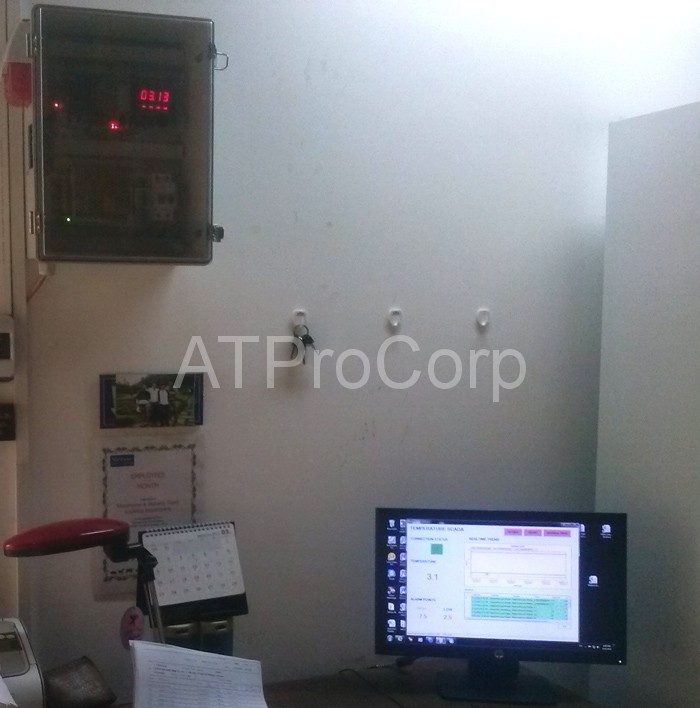

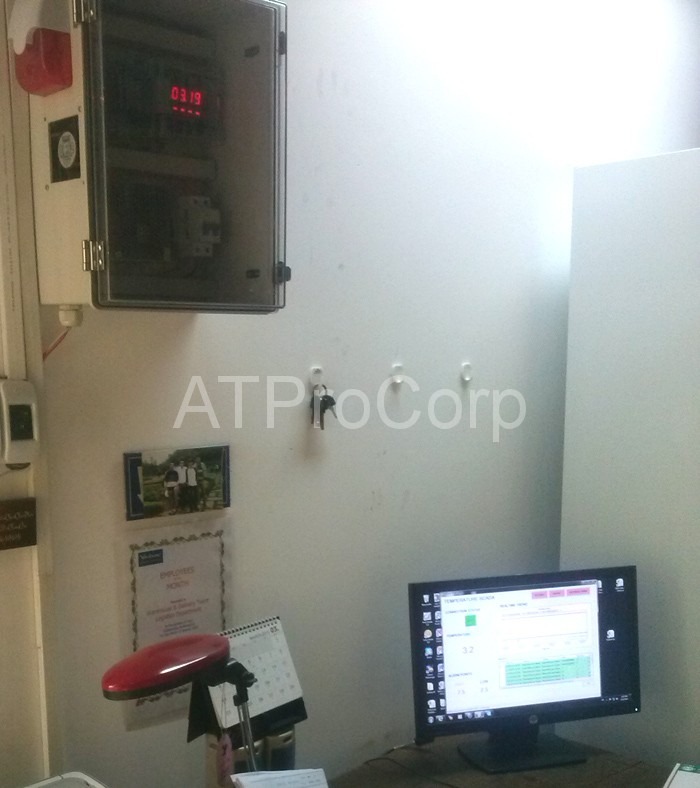

he thong giam sat nhiet do tu lanhTủ điều khiển và chuông báo được gắn tại phòng quản lý.

he thong giam sat nhiet do tu lanh

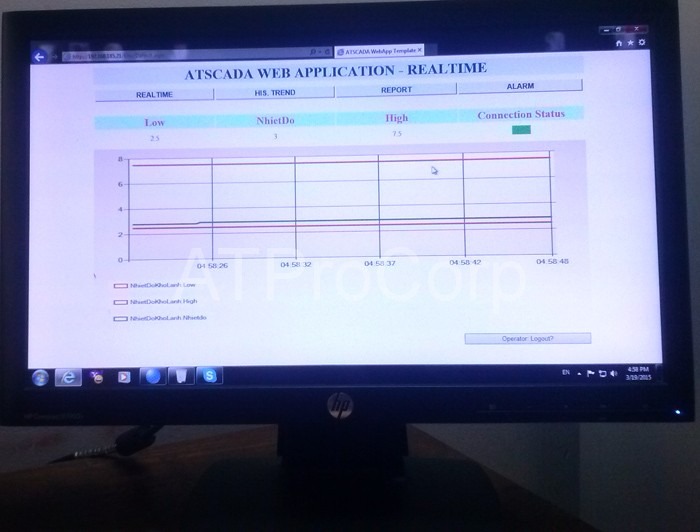

Máy tính đã được cài đặt và thiết lập ATSCADA Server/Web Server.giam sat nhiet do tu xa

thiet bi canh bao nhiet do va do am

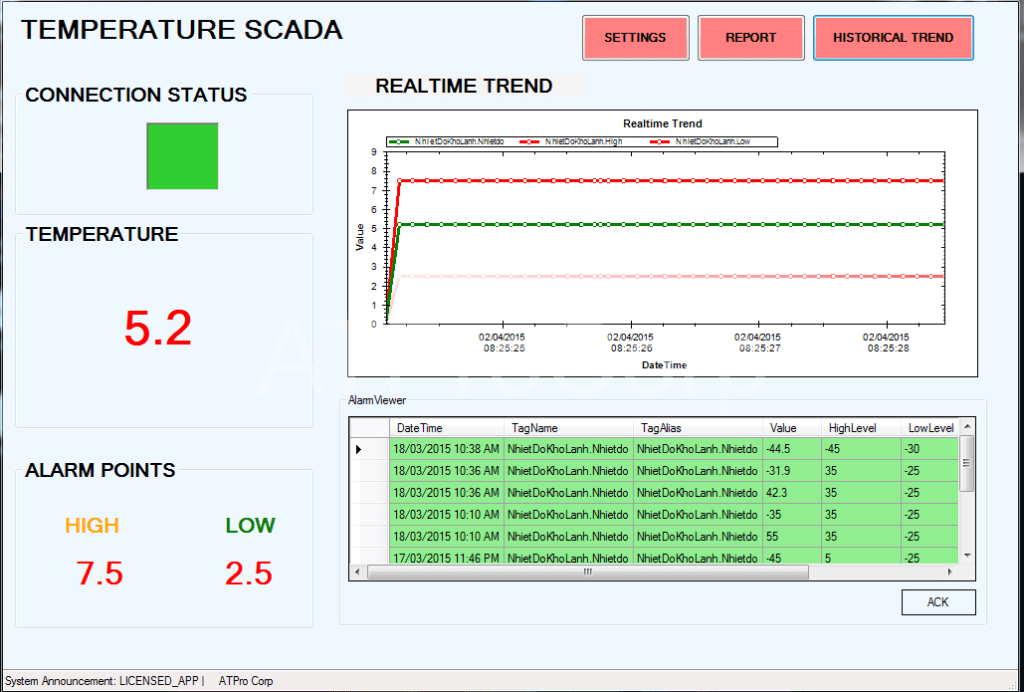

Giao diện phần mềm của hệ thống giám sát nhiệt độ hiển thị các thông số về trạng thái, nhiệt độ, cảnh báo.

giao dien bo giam sat nhiet do

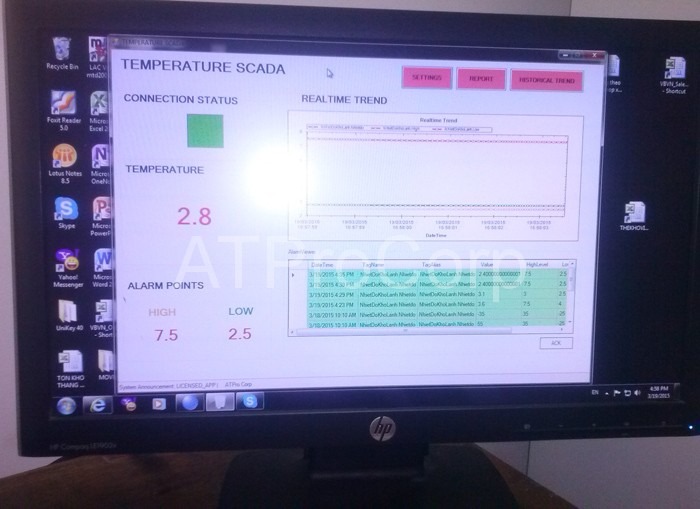

Giao diện phần mềm giám sát nhiệt độhe thong canh bao nhiet do

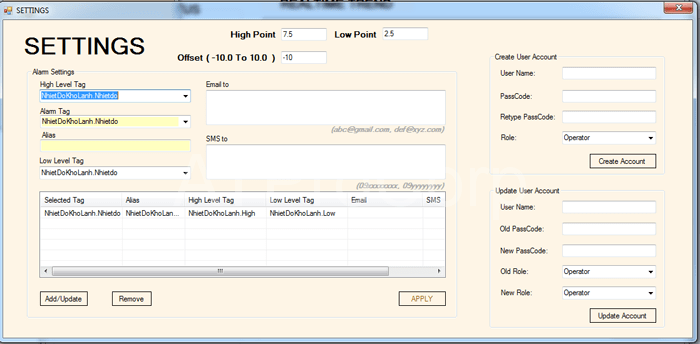

Cài đặt chế độ cảnh báo trên phần mềm

he thong giam sat nhiet do

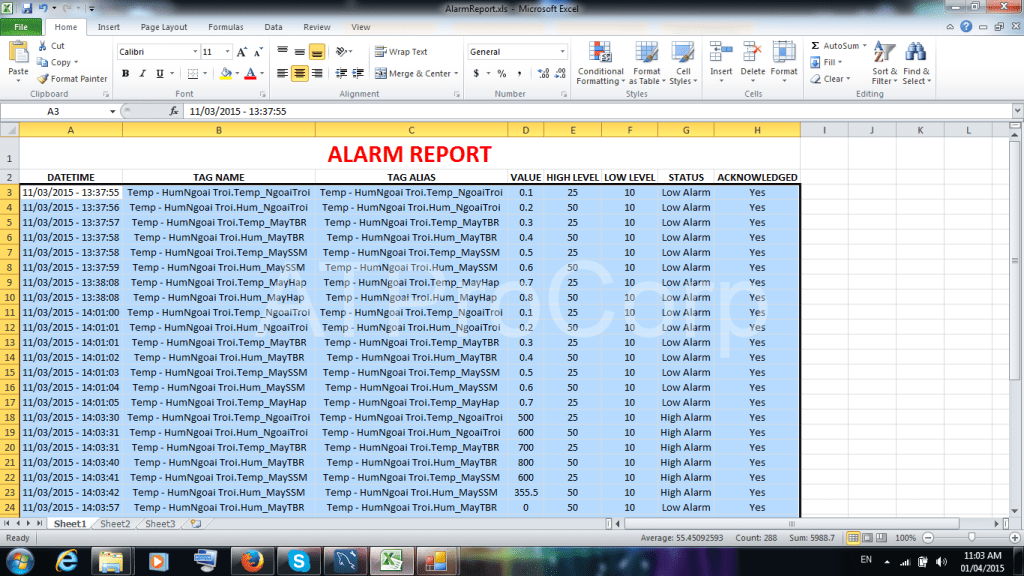

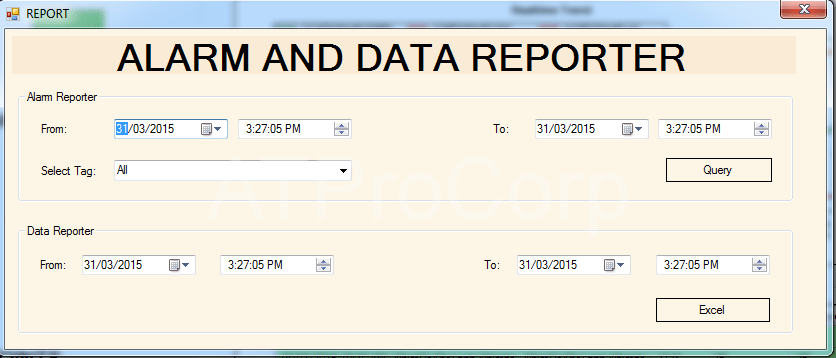

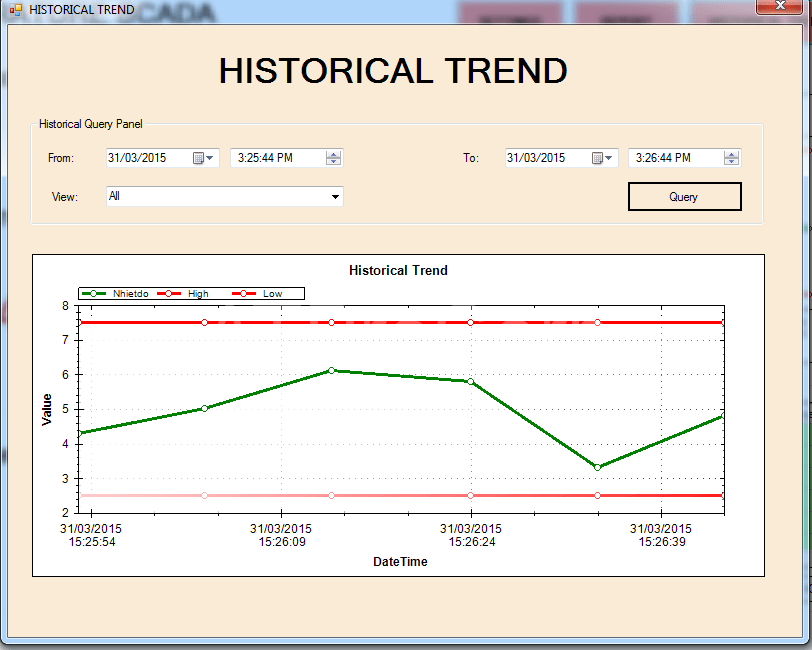

^11275F2322A52A2F74BF89FA4D0032895A9D5DD1E0C01C0881^pimgpsh_fullsize_distrXuất dữ liệu Data Report ra file Excelhe thong giam sat nhiet doVẽ biểu đồ lịch sử

 Xem video hệ thống

Quý khách cần tư vấn về hệ thống giám sát nhiệt độ – hệ thống giám sát nhiệt dộ kho lạnh – hệ thống giám sát nhiệt độ tủ vacxin – hệ thống giám sát nhiệt độ tủ lạnh, báo giá về hệ thống xin vui lòng liên hệ kinh doanh: 08.3842 5001. Chân thành cảm ơn quý khách!
