Cách Dùng Cảm Biến Chuyển Động PIR Sensor: Hướng Dẫn Chi Tiết
Th6
Trong lĩnh vực điện tử & tự động hoá, cảm biến chuyển động PIR sensor được sử dụng phổ biến trong các thiết bị chiếu sáng tự động, thiết bị gia dụng thông minh, hệ thống an ninh & nhiều ứng dụng khác. Tuy nhiên, không phải ai cũng hiểu rõ cách dùng loại cảm biến này để phát huy tối đa hiệu quả hoạt động. Trong nội dung bài viết hôm nay, ATPro sẽ hướng dẫn chi tiết cách dùng cảm biến chuyển động PIR sensor. Theo dõi ngay để không bỏ lỡ nguồn thông tin hữu ích.
Cảm biến chuyển động PIR sensor là gì?

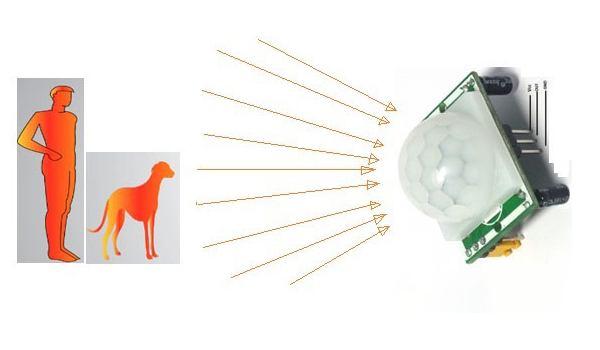

PIR là viết tắt của cụm từ Passive Infrared Sensor. Đây là một loại cảm biến hồng ngoại thụ động, có khả năng phát hiện chuyển động của cơ thể sống dựa trên sự thay đổi nhiệt độ hồng ngoại phát ra. Khi 1 đối tượng (người, động vật) di chuyển trong vùng quét, cảm biến sẽ ghi nhận sự thay đổi & xuất ra tín hiệu điện.
Ưu điểm nổi bật của cảm biến chuyển động PIR sensor:
– Giá thành rẻ
– Tiêu thụ điện năng thấp
– Dễ dàng tích hợp với các vi điều khiển như Arduino, Raspberry Pi, ESP8266,…
– Hoạt động ổn định trong nhiều môi trường khác nhau
Cấu tạo & Nguyên lý hoạt động của cảm biến chuyển động PIR sensor
Cấu tạo cơ bản
Cảm biến PIR sensor được cấu thành từ các bộ phận chính sau:
– Thấu kính Fresnel: tập trung & khuếch đại tín hiệu hồng ngoại từ môi trường xung quanh
– Cảm biến pyroelectric: phát hiện sự thay đổi mức bức xạ hồng ngoại
– Mạch xử lý tín hiệu: chuyển đổi tín hiệu analog từ cảm biến thành tín hiệu số
– Bộ điều chỉnh thời gian & độ nhạy: có dạng biến trở giúp tinh chỉnh vùng phát hiện & thời gian giữ tín hiệu
– Chân kết nối: bao gồm VCC (nguồn), GND (mass) & OUT (ngõ ra tín hiệu)
Nguyên lý hoạt động

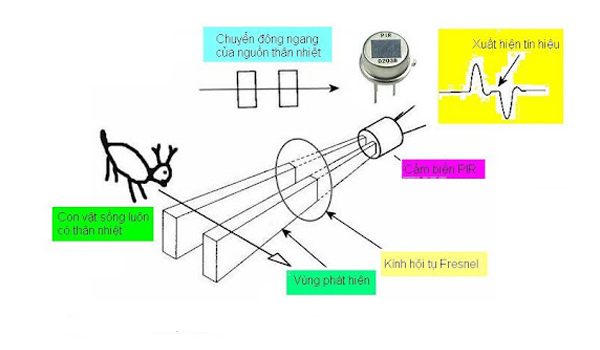

Cảm biến chuyển động PIR sensor hoạt động dựa trên nguyên lý cảm nhận bức xạ hồng ngoại do cơ thể người hoặc vật thể sống phát ra. Khi 1 đối tượng di chuyển trong phạm vi cảm biến, mức bức xạ hồng ngoại thay đổi đột ngột giữa 2 vùng phát hiện, khiến cảm biến kích hoạt & gửi tín hiệu mức cao ở chân OUT.
Hướng dẫn cách dùng cảm biến chuyển động PIR sensor
Chuẩn bị trước khi sử dụng
Các thiết bị cần có bao gồm:
– Cảm biến chuyển động PIR sensor (HC-SR501)
– Bộ điều khiển (Arduino Uno, Raspberry Pi, ESP8266,…)
– Breadboard & Dây nối
– Nguồn điện phù hợp (5V)
– Thiết bị đầu ra: còi, relay, LED hoặc bất kỳ thiết bị điện tử nào bạn muốn điều khiển
Cách đấu nối cảm biến chuyển động PIR sensor
Cảm biến chuyển động PIR sensor có 3 chân:
– VCC: nối với nguồn dương (3.3V hoặc 5V)
– GND: nối với mass
– OUT: xuất tín hiệu, kết nối với chân đọc tín hiệu digital của vi điều khiển
Hướng dẫn từng bước kết nối:
– Cấp nguồn cho PIR sensor: sử dụng dây jumper, nối chân VCC của cảm biến với chân 5V trên board Arduino
– Nối đất cho PIR sensor: sử dụng dây jumper, nối chân GND của cảm biến với chân GND trên board Arduino
– Nối chân tín hiệu: sử dụng dây jumper, nối chân OUT của cảm biến với chân Digital 2 trên board Arduino
Lập trình cảm biến chuyển động PIR sensor với Arduino
Sau khi kết nối phần cứng, tiếp đến bạn cần lập trình để Arduino đọc tín hiệu từ cảm biến & thực hiện hành động mong muốn.
Code mẫu cơ bản để phát hiện chuyển động & bật đèn LED:
int pirPin = 2; // chân OUT của PIR nối vào chân số 2
int ledPin = 13; // đèn LED tích hợp trên board Arduino
void setup() {
pinMode(pirPin, INPUT);
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
}
void loop() {
int motionDetected = digitalRead(pirPin);
if (motionDetected == HIGH) {
digitalWrite(ledPin, HIGH);
Serial.println(“Phát hiện chuyển động!”);
} else {
digitalWrite(ledPin, LOW);
}
delay(100);
}
Các ứng dụng nổi bật của cảm biến chuyển động PIR sensor
Các ứng dụng của cảm biến chuyển động PIR sensor có thể kể đến như:

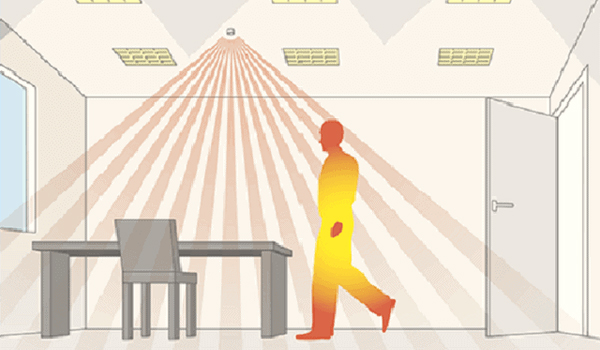

– Đèn chiếu sáng tự động: đèn bật khi có người bước vào phòng & tắt sau thời gian đã được lập trình sẵn
– Hệ thống cảnh báo an ninh: kích hoạt còi hú, hệ thống camera hoặc gửi cảnh báo khi có người đột nhập
– Nhà thông minh: kết hợp cảm biến chuyển động PIR sensor với thiết bị IoT để điều khiển các chức năng tự động
– Hệ thống tiết kiệm điện: tự động ngắt điện khi không có người trong khu vực
>>> Xem thêm: Cặp Nhiệt Điện Là Gì? Các Loại Cặp Nhiệt Điện Phổ Biến
Cảm biến chuyển động PIR sensor là giải pháp hiệu quả, đơn giản & tiết kiệm cho nhiều ứng dụng tự động hoá hiện đại. Hy vọng qua những chia sẻ của ATPro trong bài viết, bạn đã nắm vững cách dùng cảm biến chuyển động PIR sensor & có thể ứng dụng cảm biến vào các giải pháp thực tế.
Nếu vẫn còn thắc mắc hoặc câu hỏi liên quan cần hỗ trợ giải đáp, hãy gọi ngay cho chúng tôi theo số hotline phòng kinh doanh.
