Cách Định Vị Các Size Của Đường Ống HDPE, PPR, PVC Để Lắp Đặt Van Và Đồng Hồ Nước Cho Đúng.

Cách Định Vị Các Size Của Đường Ống HDPE, PPR, PVC

Cách định vị các size của đường ống HDPE, PPR, PVC để lắp đặt van và đồng hồ nước cho đúng. Việc này đóng vai trò quan trọng, đảm bảo toàn bộ quá trình sử dụng hệ thống cấp thoát nước được vận hành ổn định, tránh rò rỉ hay hư hỏng ngoài ý muốn.

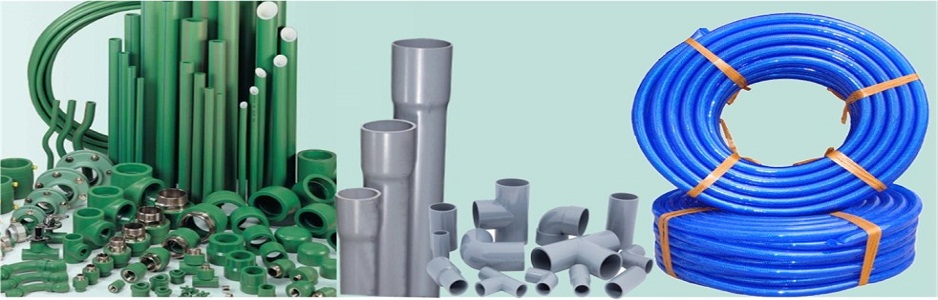

Tại sao phải định vị các size của đường ống HDPE, PPR, PVC ?

Việc định vị đúng các size của đường ống HDPE, PPR, PVC là yêu cầu bắt buộc nhằm đảm bảo tính đồng bộ và an toàn cho toàn bộ hệ thống cấp thoát nước. Mỗi loại van, đồng hồ nước hay phụ kiện nối đều được thiết kế để phù hợp với từng kích thước đường ống nhất định. Nếu chọn sai size, lắp đặt sẽ không khớp, dễ gây rò rỉ nước, giảm áp lực dòng chảy, thậm chí làm hư hỏng thiết bị. Khi các đường ống được định vị đúng kích cỡ, vị trí, việc lắp đặt van khóa, đồng hồ nước và các phụ kiện đi kèm mới đảm bảo tính đồng bộ, kín khít và hoạt động hiệu quả.

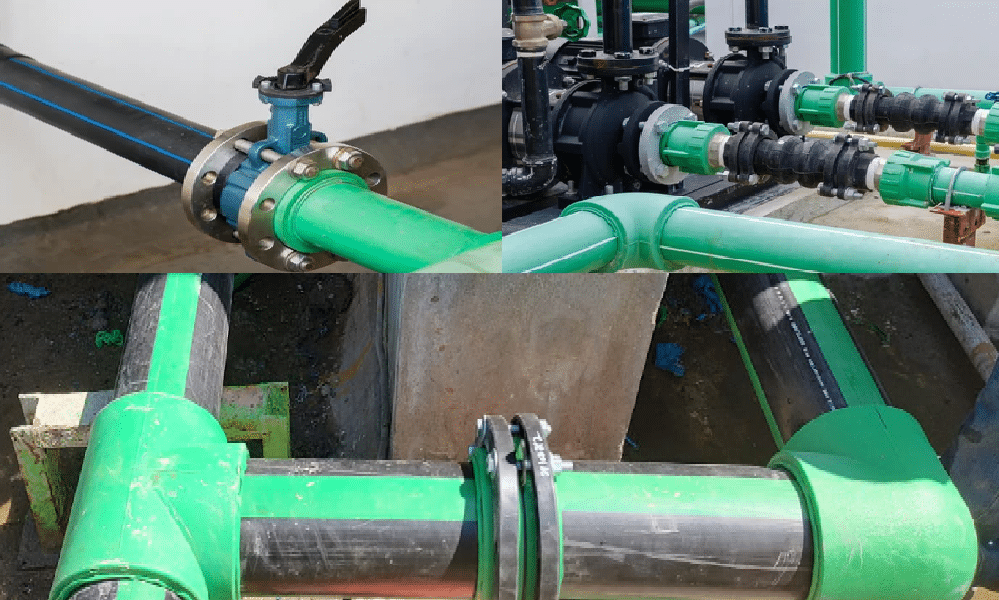

Tại sao phải định vị các size của đường ống HDPE, PPR, PVC ?

Ngoài ra, việc định vị chuẩn size ống ngay từ đầu còn giúp thi công nhanh chóng, tiết kiệm chi phí sửa chữa, thay thế về sau và đảm bảo hệ thống vận hành bền bỉ, ổn định trong thời gian dài.

Xem nhanh top 6 đồng hồ nước tốt được nhiều người tin dùng tại ATPro

  • Có sẵn:
2.600.000
  • Có sẵn:
3.200.000
  • Có sẵn:
8.331.000
  • Có sẵn:
  • Có sẵn:
21.420.000

Cách định vị các size của đường ống HDPE, PPR, PVC để lắp đặt van và đồng hồ nước

Thông thường, đường kính danh nghĩa (DN) của van và đồng hồ nước sẽ được quy đổi sang kích thước thực tế của ống (phi ngoài) và kích thước gọi theo tiêu chuẩn ống HDPE hoặc PPR. Ví dụ, van DN15 có phi ngoài ~21mm thì sẽ được lắp với ống HDPE/PPR gọi là D20. Tương tự, DN20 ~ phi 27 thì chọn ống D25, DN25 ~ phi 34 thì chọn ống D32,…

Bảng quy đổi tham khảo:

DN15 (Phi 21) → Ống HDPE/PPR: D20

DN20 (Phi 27) → Ống HDPE/PPR: D25

DN25 (Phi 34) → Ống HDPE/PPR: D32

DN32 (Phi 42) → Ống HDPE/PPR: D40

DN40 (Phi 49) → Ống HDPE/PPR: D50

DN50 (Phi 60) → Ống HDPE/PPR: D65

DN65 (Phi 76) → Ống HDPE/PPR: D80

DN80 (Phi 90) → Ống HDPE/PPR: D90

DN100 (Phi 114) → Ống HDPE/PPR: D110

Việc nắm rõ cách quy đổi này khi thi công sẽ dễ dàng chọn đúng loại van, đồng hồ nước và các phụ kiện đi kèm. Tránh việc mua nhầm thiết bị không tương thích vừa tốn nhiều thời gian mà còn tốn kém chi phí. Đồng thời khi hàn nối hoặc lắp ghép, các mối nối kín khít và tuân thủ đúng tiêu chuẩn kỹ thuật để hệ thống hoạt động ổn định, không rò rỉ, dễ dàng bảo trì về sau.

Hướng dẫn cách lắp đồng hồ nước theo đường kính ống

Vị trí lắp đặt đồng hồ nước

Cần xác định đúng vị trí cần lắp đặt đồng hồ nước, bao gồm đồng hồ nước sạch, đồng hồ nước có kích thước lớn hoặc nhỏ, để đảm bảo hoạt động ổn định, đo đếm chính xác. Với các loại đồng hồ như LSXG và LSX, đồng hồ cần lắp theo phương nằm ngang, còn loại LSXLG thì thường lắp theo phương đứng.

Khoảng cách từ nguồn bơm đến đồng hồ nên tối thiểu 1–2 mét, tùy thuộc vào áp lực nguồn nước. Để đồng hồ không bị rung lắc, hoạt động trong trạng thái tĩnh, duy trì độ bền và tính chính xác cao.

Kiểm tra các đường ống nước trước khi lắp đặt

Kiểm tra loại đường ống là loại HDPE, PPR, PVC hay thép,…, xác định đường kính ống để lựa chọn đồng hồ nước tương thích.

Với đường ống bơm hoặc ống đầu nguồn, cần đảm bảo lưu lượng dòng chảy ổn định.

Nếu lưu lượng nước lớn hơn ⅔ công suất ống, hãy chọn đồng hồ nước có kích thước bằng với đường kính ống.

Nếu lưu lượng nhỏ hơn ½ công suất ống, nên chọn đồng hồ có size nhỏ hơn để tránh đo sai hoặc quay số không ổn định.

Lắp đặt đồng hồ nước

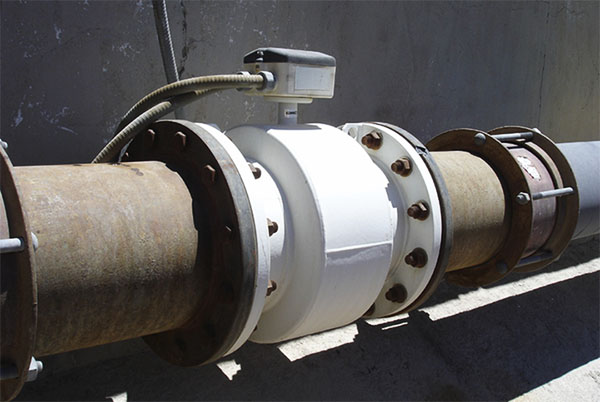

Lắp đặt đồng hồ lưu lượng nước điện từ

Đồng hồ size nhỏ (phi 21 – 49):

Các loại đồng hồ nước nhỏ thường kết nối với đường ống bằng ren. Khi lắp đặt cần chuẩn bị đầy đủ bộ rắc co đi kèm theo đồng hồ để đảm bảo đấu nối chắc chắn.

Nhớ xoay đúng hướng dòng nước theo mũi tên chỉ hướng được khắc trên thân đồng hồ. Nếu lắp ngược chiều, đồng hồ sẽ không hoạt động hoặc đo sai lưu lượng.

Với đồng hồ lớn (kết nối mặt bích):

Chuẩn bị 1–2 bộ mặt bích, gioăng cao su và đồng hồ nước có size trùng với đường ống.

Đo chiều dài đồng hồ, sau đó cắt đường ống một đoạn đúng bằng chiều dài đồng hồ đã đo.

Dán keo dính hai đầu cút ren trong vào 2 đầu ống vừa cắt, chờ keo khô.

Sau khi keo khô, lắp bộ rắc co, đưa đồng hồ vào đúng vị trí, siết chặt hai đầu rắc co sao cho kín khít, đảm bảo đồng hồ không bị rò rỉ nước.

Xem thêm: Hạn Chế Việc Ghi Khống Chỉ Số Với Đồng Hồ Đo Nước, Cần Phải Biết

ATPro Corp chuyên phân phối các loại đồng hồ nước đa dạng kích cỡ, chính hãng, đảm bảo độ chính xác và độ bền cao. Mọi thắc mắc về sản phẩm, báo giá hoặc tư vấn kỹ thuật, quý khách vui lòng liên hệ ATPro Corp để được hỗ trợ nhanh chóng và tận tình.
