Cảm biến bức xạ năng lượng mặt trời RK200-03 là sự kết hợp của những công nghệ tiên tiến nhất hiện nay. Cảm biến phản hồi nhanh, đo bức xạ mặt trời bởi thermopile phủ đen chất lượng cao và được bảo vệ bởi hai mái vòm kính.
Cảm biến RK200-03 là một trong các dòng cảm biến công nghiệp được công ty ATPro Corp nhập khẩu trực tiếp, phân phối chính hãng tại thị trường Việt Nam. Sản phẩm có đầy đủ các giấy tờ chứng nhận nguồn gốc xuất xứ như (CO),(CQ). Cùng tìm hiểu thông tin chi tiết loại thiết bị cảm biến trong bài viết bên dưới đây nhé.
MÔ TẢ CẢM BIẾN BỨC XẠ NĂNG LƯỢNG MẶT TRỜI RK200-03
Cảm biến bức xạ năng lượng mặt trời RK200-03 được sản xuất dựa trên nguyên lý pin nhiệt điện. Các phần tử cảm biến được chế tạo bằng cách quấn các cọc nhiệt mạ có nhiều tiếp điểm. Bề mặt của cảm biến được phủ một lớp sơn đen với tốc độ hấp thụ cao. Các điểm tiếp xúc nóng trên bề mặt cảm biến, trong khi điểm tiếp xúc lạnh nằm trong cảm biến. Chênh lệch nhiệt độ giữa điểm tiếp xúc nóng và lạnh tạo ra lực điện động, hiệu ứng nhiệt điện tỷ lệ thuận với bức xạ mặt trời. Để giảm hiệu ứng nhiệt độ môi trường xung quanh, mạch bù nhiệt độ được thiết kế ở đây để giảm ảnh hưởng đến các đặc tính của sản phẩm.
- Xác nhận tiêu chuẩn WMO
- Môi trường khắc nghiệt hoàn toàn khả thi
- Độ nhạy cao
- Không đo nguồn điện
- Kích thước nhỏ gọn dễ dàng sử dụng
THÔNG TIN CHI TIẾT CẢM BIẾN RK200-03
Thông số kỹ thuật
Item | Specification |
Spectral range | 300-3200nm |
Supply | 5V,12-24VDC |
Range | 0-2000W/m2 |
Output | 0-20mV,0-5V,4-20mA,RS485,SDI-12 |
Sensitivity> | 7-14μV*W-1*m2 |
Internal resistance | 350Ω |
Non-linearity(Accuracy) | <±2% |
Measuring angle | 2π solid angle |
Response time | ≤20s(99%) |
Zero drift( temperature drift:5k/h) | ±5W/m2 |
Stability | ±2%/year |
Cosine correction | ≤±7%(Solar elevation angle=10°) |
Temperature effect | ±2%(-10℃-+40℃) |
Operating temperature | -40℃-+80℃ |
Recalibration interval | 2 years |
Desiccant | Silica gel desiccant |
Weight(unpacked) | 2.5kg |
Pack | Aluminum alloy instrument box |
Dimension | ø185*120mm |

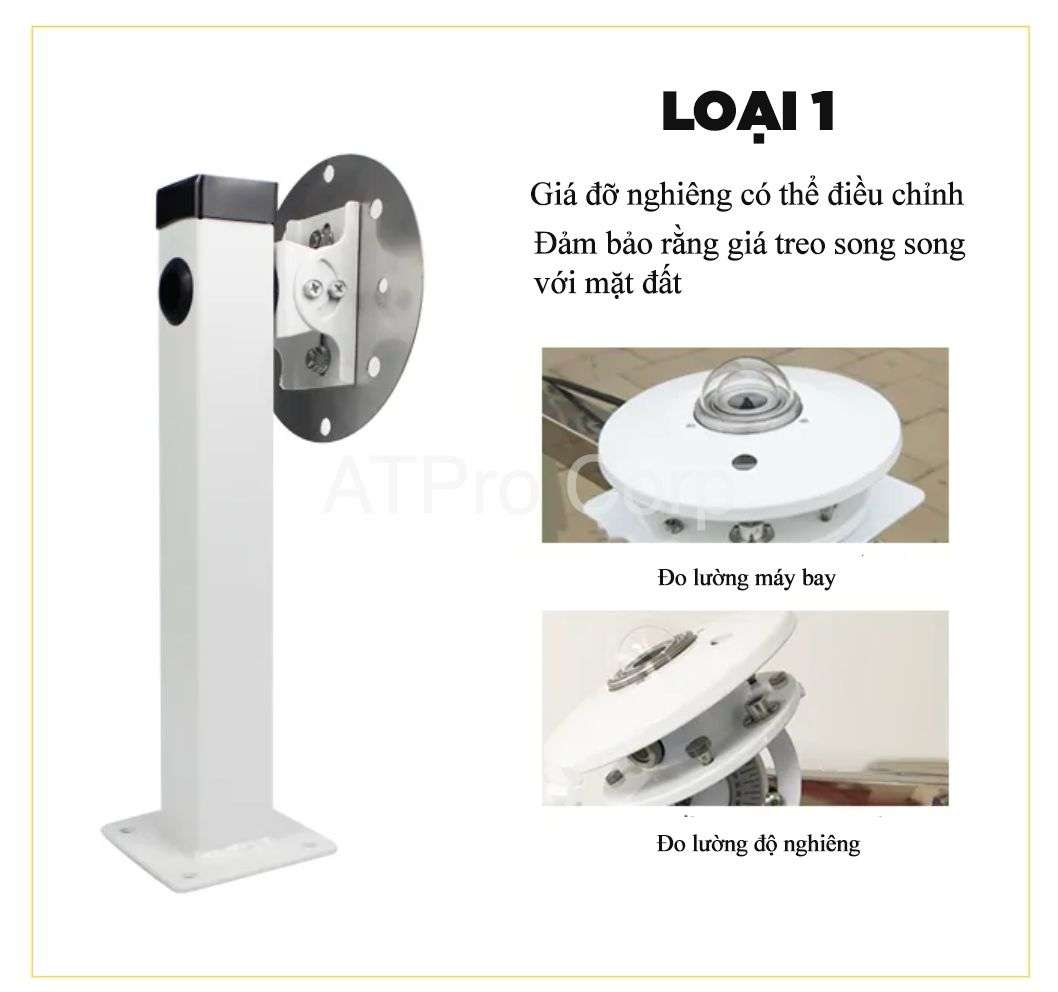

Installation bracket(optional) | Horizontal bracket or adjustable angle bracket |
Ingress Protection | IP65 |
Storage Condition | 10℃-60℃@20%-90%RH |
Kích thước
ĐẶC TÍNH ĐẦU RA
● 0-20mV
Giá trị bức xạ mặt trời (W/m2)= Giá trị đầu ra điện áp (μV)/hệ số độ nhạy (μV*W-1*m2),
Mỗi sản phẩm có một hệ số độ nhạy tương ứng (Được đề cập trên nhãn của sản phẩm)
● 0-5V
Giá trị bức xạ mặt trời (W/m2)=(V/5)*2000(Trong đó V là giá trị điện áp đầu ra, đơn vị:V )
● 4-20mA
Giá trị bức xạ mặt trời(W/m2)=((I-4)/16)*2000(Trong đó I là giá trị dòng điện đầu ra, đơn vị:mA )
● RS485
MODBUS-RTU
LẮP ĐẶT & BẢO TRÌ
- Cảm biến nên được lắp đặt ngoài trời mà không có bất kỳ tấm chắn nào phía trên bề mặt cảm biến.
- Đầu nối cảm biến phải hướng về phía bắc, cố định nó sau khi điều chỉnh đúng vị trí nằm ngang.
- Vui lòng kiểm tra nắp bộ lọc thường xuyên & đảm bảo rằng nó sạch sẽ.
- Vui lòng không tháo hoặc nới lỏng nắp bộ lọc, nếu không độ chính xác sẽ bị ảnh hưởng.
- Hãy chắc chắn rằng chất hút ẩm khô. (Nếu màu của chất hút ẩm thay đổi từ xanh sang đỏ hoặc trắng thì nên thay, nên thay chất hút ẩm 6 tháng một lần.)
- Tấm che bảo vệ không cần thiết khi trời mưa thông thường, nhưng nếu mưa lớn hoặc mưa đá kéo dài thì nên lắp tấm che bảo vệ.
- Nên hiệu chuẩn lại độ nhạy sau hai năm sử dụng.
ỨNG DỤNG CẢM BIẾN BỨC XẠ NĂNG LƯỢNG MẶT TRỜI RK200-03
Bộ cảm biến đo bức xạ quang hợp PAR được sử dụng trong các lĩnh vực như:
- Giám sát tăng trưởng cây trồng
- Nghiên cứu nhiệt năng lượng mặt trời
- Du lịch, bảo vệ môi trường
- Giám sát khí tượng nông nghiệp
- Kiểm soát nhà kính.
Vui lòng liên hệ số hotline của ATPro để được tư vấn chi tiết và báo giá Cảm biến bức xạ năng lượng mặt trời. ATPro rất hân hạnh được hợp tác cùng Quý khách hàng.
