Các loại khung giá đỡ tấm pin năng lượng mặt trời phổ biến
Th9
Khung giá đỡ là bộ phận quan trọng trong hệ thống điện mặt trời, giúp cố định tấm pin chắc chắn, duy trì góc nghiêng phù hợp và tăng độ bền khi lắp đặt ngoài trời. Tùy theo vị trí lắp đặt như mái tôn, mái ngói, sân thượng hay mặt đất, mà người dùng lựa chọn nhiều kiểu khung khác nhau. ATPro Corp sẽ giới thiệu các loại khung giá đỡ tấm pin năng lượng mặt trời phổ biến hiện nay trong nội dung dưới đây.
Tìm hiểu khung giá đỡ tấm pin năng lượng mặt trời là gì?
Khung giá đỡ tấm pin năng lượng mặt trời là bộ phận quan trọng trong hệ thống điện mặt trời. Nó có nhiệm vụ cố định các tấm pin vào vị trí lắp đặt như mái nhà, sân thượng hoặc mặt đất. Phần khung giúp nâng đỡ tấm pin năng lượng mặt trời, tăng độ chắc chắn và hạn chế ảnh hưởng từ gió, mưa hoặc các tác động bên ngoài. Một bộ khung giá đỡ gồm các thành phần chính:

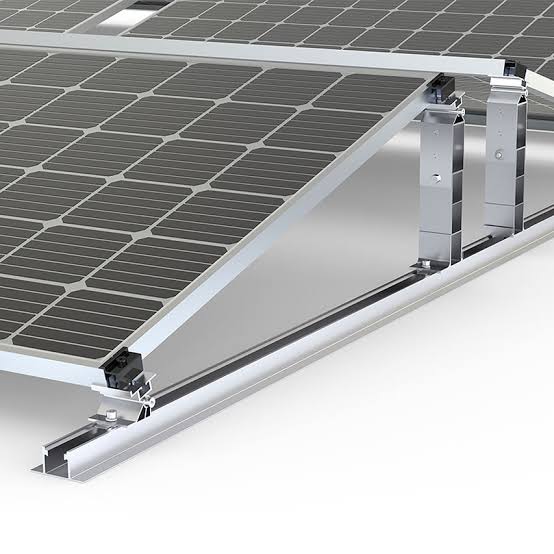

- Thanh ray nhôm: Là bộ phận chịu lực chính, dùng để nâng đỡ và liên kết các tấm pin. Thanh ray có độ bền cao, giúp phân bổ lực tác động lên toàn bộ hệ thống.
- Kẹp giữa và kẹp biên: Được lắp tại các vị trí tiếp giáp hoặc mép tấm pin. Giúp giữ panel chắc chắn trên thanh ray và hạn chế xê dịch trong quá trình sử dụng.
- Chân chữ L hoặc chân đế tam giác: Có nhiệm vụ liên kết hệ thống thanh ray với mái nhà hoặc bề mặt lắp đặt, tạo điểm cố định vững chắc cho toàn bộ giàn pin.
- Bulong, vít inox và ngàm nối ray: Là các phụ kiện dùng để liên kết, nối dài và hoàn thiện hệ thống khung. Vật liệu inox giúp tăng khả năng chống gỉ, phù hợp với điều kiện lắp đặt ngoài trời.
Các vật liệu phổ biến dùng để sản xuất khung đỡ pin mặt trời
Để hệ thống pin được cố định chắc chắn và hoạt động ổn định ngoài trời, phần khung đỡ thường được sản xuất từ những vật liệu có độ bền cao, trọng lượng phù hợp và khả năng chống chịu thời tiết tốt. Một số vật liệu được sử dụng phổ biến gồm:
- Nhôm: Có trọng lượng nhẹ, dễ vận chuyển và lắp đặt. Nhôm cũng có khả năng chống oxy hóa, chống ăn mòn tốt. Phù hợp với các hệ thống điện mặt trời lắp đặt ngoài trời trong thời gian dài.
- Thép không gỉ: Các loại inox như 304 hoặc 316 được lựa chọn khi công trình yêu cầu kết cấu chắc chắn và khả năng chịu tải cao. Vật liệu này có độ bền tốt, chống gỉ và thích hợp với môi trường thường xuyên tiếp xúc với độ ẩm.
- Composite: Là vật liệu được tạo thành từ sự kết hợp giữa nhựa và các loại sợi gia cường như sợi thủy tinh hoặc sợi carbon. Composite có ưu điểm nhẹ, cứng, chống ăn mòn và có khả năng cách nhiệt tốt. Phù hợp với một số hệ thống yêu cầu giảm trọng lượng kết cấu.

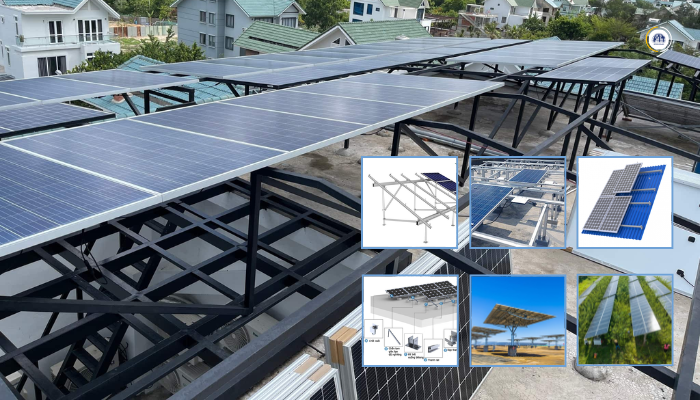

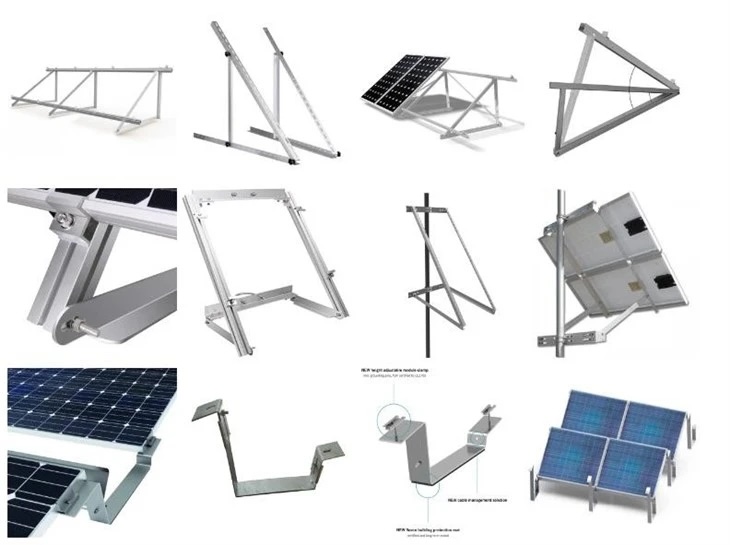

Các loại khung giá đỡ tấm pin năng lượng mặt trời phổ biến hiện nay
Tùy thuộc vào địa hình, bề mặt thi công và quy mô hệ thống, khung đỡ tấm pin mặt trời có nhiều kiểu thiết kế khác nhau.

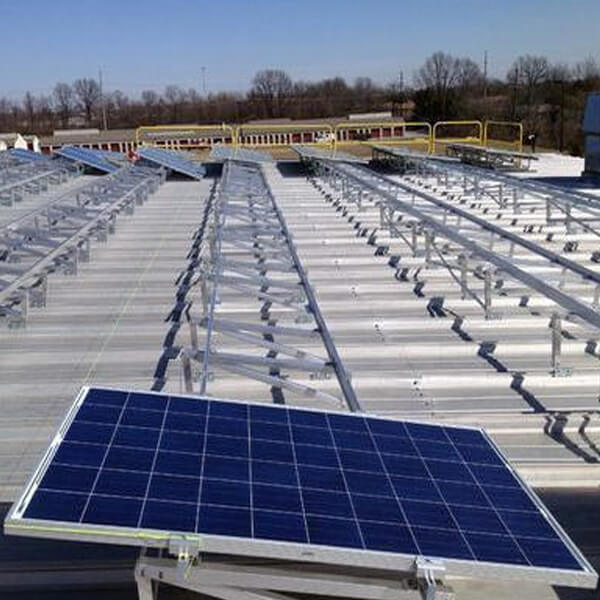

Khung đỡ hệ thống điện mặt trời trên mái
Đây là giải pháp được sử dụng rộng rãi cho nhà ở, văn phòng, nhà xưởng và các công trình có sẵn mái. Hệ thống khung được liên kết với kết cấu mái nhằm tận dụng diện tích mà không cần sử dụng thêm mặt bằng.

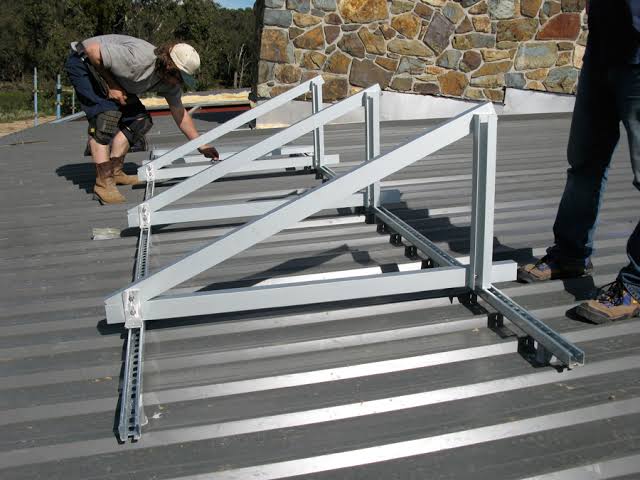

- Khung lắp trên mái tôn: Thường kết hợp thanh ray nhôm với chân chữ L hoặc các loại kẹp chuyên dụng. Chân đỡ được liên kết vào xà gồ hoặc vị trí chịu lực của mái, sau đó cố định thanh ray để lắp các tấm pin.
- Khung dành cho mái ngói: Sử dụng móc hoặc chân đỡ chuyên dụng để liên kết với xà gồ, dầm bên dưới. Thiết kế này giúp hạn chế tác động đến viên ngói và hỗ trợ duy trì khả năng chống dột của mái.
- Khung áp mái: Tấm pin được lắp gần sát với mặt mái theo độ nghiêng có sẵn. Cách bố trí này giúp tiết kiệm không gian, giảm chiều cao kết cấu và tạo sự đồng bộ với kiến trúc công trình.
Khung đỡ tấm pin lắp đặt trên mặt đất
Với những dự án có diện tích đất rộng, hệ thống khung mặt đất là lựa chọn phù hợp. Kết cấu thường được neo xuống nền bằng móng bê tông, cọc thép hoặc các giải pháp móng chuyên dụng.
- Khung mặt đất cố định: Được xây dựng thành một kết cấu độc lập trên nền đất, có khả năng chịu tải tốt và phù hợp với các hệ thống điện mặt trời có quy mô lớn.
- Khung trên cột: Các tấm pin được nâng lên trên hệ thống cột cố định. Thiết kế này giúp tăng khoảng cách giữa tấm pin và mặt đất, phù hợp với những công trình cần tận dụng phần không gian bên dưới.
Khung nổi dành cho hệ thống điện mặt trời trên mặt nước
Điện mặt trời trên mặt nước sử dụng các kết cấu chuyên dụng để đưa tấm pin lên bề mặt hồ, ao hoặc khu vực chứa nước. Giải pháp này giúp tận dụng những mặt bằng không sử dụng cho các mục đích khác.
- Khung nổi: Các tấm pin được lắp trên hệ thống phao nổi, phổ biến là phao làm từ HDPE. Sau đó liên kết thành từng cụm và neo giữ để hạn chế dịch chuyển trên mặt nước.
- Kết cấu lắp đặt đặc thù dưới nước: Một số hệ thống sử dụng kết cấu đặt trong hoặc gần mặt nước. Loại này ít phổ biến hơn và yêu cầu tính toán kỹ về khả năng chống ăn mòn, chống thấm, chịu áp lực nước và độ ổn định của toàn bộ hệ thống.
Lưu ý khi chọn mua khung giá đỡ tấm pin năng lượng mặt trời
Quy mô và loại tấm pin: Số lượng, trọng lượng và kích thước của các tấm pin ảnh hưởng trực tiếp đến thiết kế, số lượng thanh ray và khả năng chịu tải của hệ thống khung.
Đặc điểm bề mặt thi công: Mái tôn, mái ngói, sân thượng hay nền đất sẽ có cách cố định khác nhau. Vì vậy, cần lựa chọn kết cấu và phụ kiện liên kết tương ứng với từng vị trí.
Môi trường xung quanh: Khu vực thường xuyên có gió lớn, mưa bão, độ ẩm cao hoặc không khí có tính ăn mòn sẽ yêu cầu khung có độ chắc chắn và khả năng chống oxy hóa tốt hơn.
Độ ổn định của kết cấu: Khung cần đủ khả năng nâng đỡ toàn bộ hệ thống và duy trì sự chắc chắn trong thời gian dài. Các mối nối, điểm neo và phụ kiện đi kèm cũng cần được kiểm tra kỹ.
Ngân sách đầu tư: Không nên chọn sản phẩm chỉ dựa trên mức giá thấp. Cần cân đối giữa chi phí, chất lượng vật liệu, tuổi thọ và yêu cầu kỹ thuật để đảm bảo hiệu quả đầu tư lâu dài.
Thiết kế và chất lượng lắp đặt: Một hệ thống khung được bố trí gọn gàng, đồng bộ sẽ giúp công trình có tính thẩm mỹ cao hơn. Đồng thời, việc thi công đúng kỹ thuật giúp hạn chế sai sót và tăng độ an toàn cho toàn bộ hệ thống.
Lời kết
Nếu doanh nghiệp đang tìm kiếm đơn vị cung cấp tấm pin năng lượng mặt trời và giải pháp quản lý, giám sát năng lượng, ATPro Corp là một lựa chọn đáng tham khảo. ATPro cung cấp các sản phẩm thuộc lĩnh vực điện năng lượng mặt trời như tấm pin, biến tần và pin lưu trữ,…Đồng thời triển khai các giải pháp giám sát, quản lý năng lượng và hệ thống Solar Monitoring.
Với đội ngũ kỹ thuật có kinh nghiệm trong lĩnh vực tự động hóa và quản lý năng lượng. ATPro Corp tư vấn, thiết kế và triển khai giải pháp phù hợp với nhu cầu thực tế của từng công trình, từ hệ thống điện mặt trời đến các hệ thống giám sát và quản lý điện năng.
