Cảm biến nhiệt độ PT100 PT1000 (2,3,4 dây)

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát và giám sát nhiệt độ đóng vai trò then chốt trong việc đảm bảo chất lượng sản phẩm cũng như an toàn vận hành. Trong số các loại cảm biến nhiệt độ hiện nay, PT100 và PT1000 là hai dòng cảm biến phổ biến và được ưa chuộng nhờ độ chính xác cao, độ ổn định tốt và khả năng chịu nhiệt vượt trội. Các phiên bản 2 dây, 3 dây và 4 dây giúp người dùng linh hoạt lựa chọn tùy theo yêu cầu kỹ thuật và độ chính xác mong muốn. Hãy cùng ATPro Corp tìm hiểu cảm biến nhiệt độ PT100, PT1000 (2,3,4 dây) công nghiệp.

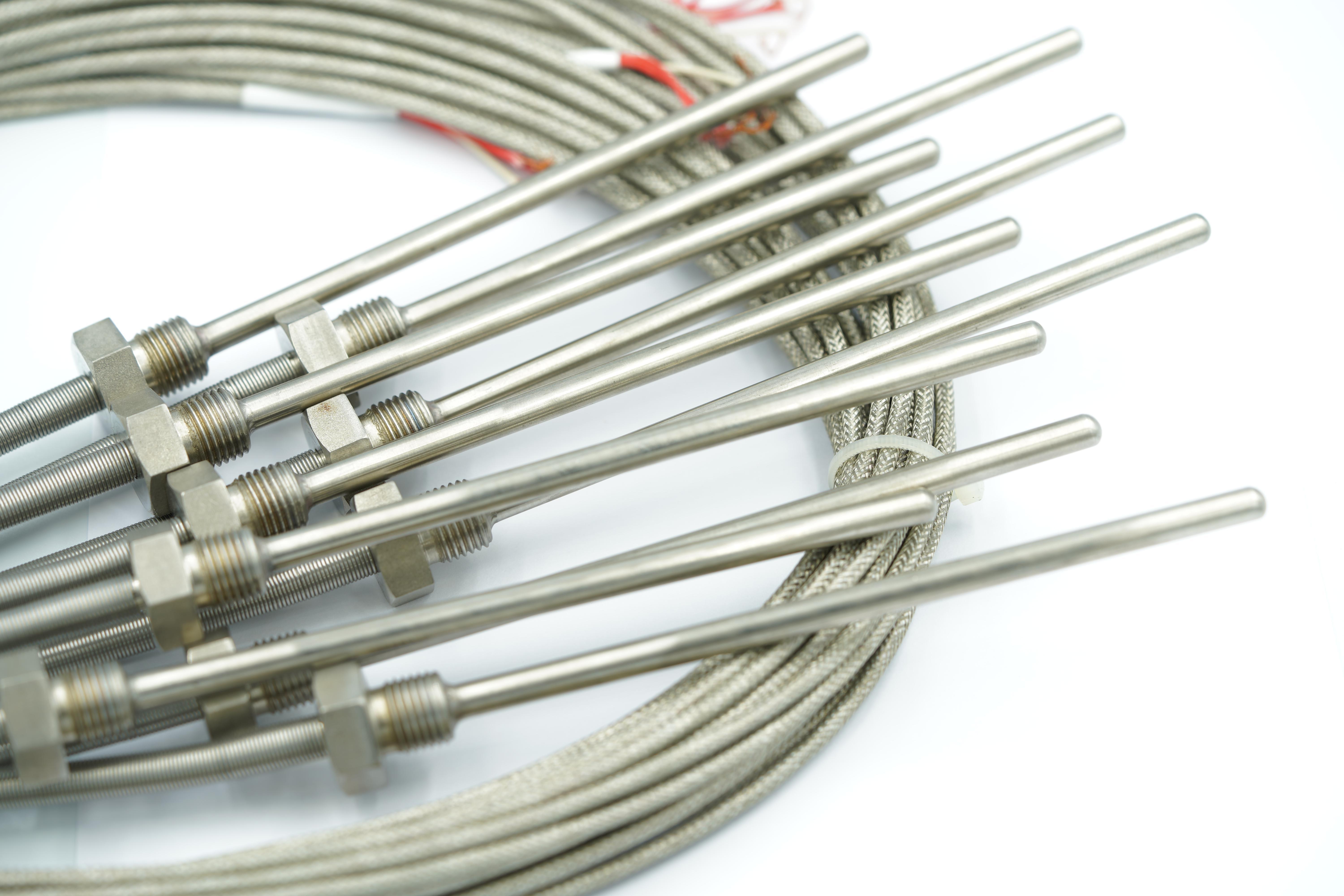

Tìm hiểu thiết bị cảm biến nhiệt độ PT100, PT1000 (2,3,4 dây) công nghiệp

Cảm biến nhiệt độ PT100 và PT1000 là hai loại cảm biến nhiệt điện trở (RTD – Resistance Temperature Detector). Rất phổ biến trong lĩnh vực đo lường và điều khiển nhiệt độ công nghiệp. Hoạt động dựa trên nguyên lý điện trở của kim loại (thường là platinum) thay đổi theo nhiệt độ. PT100 có điện trở 100 ohm ở 0°C, trong khi PT1000 có điện trở 1000 ohm tại cùng mức nhiệt.

Tùy vào yêu cầu kỹ thuật và độ chính xác mong muốn, cảm biến được chế tạo với cấu hình 2 dây, 3 dây hoặc 4 dây.

Cấu hình 2 dây đơn giản nhưng độ chính xác thấp hơn do ảnh hưởng của điện trở dây dẫn;
Cấu hình 3 dây được sử dụng phổ biến nhất vì cân bằng tốt giữa độ chính xác và chi phí;
Cấu hình 4 dây cho độ chính xác cao nhất, lý tưởng trong các ứng dụng yêu cầu nghiêm ngặt về độ sai số.

PT100 và PT1000 được ứng dụng rộng rãi trong các ngành như thực phẩm, hóa chất, dược phẩm, xử lý nước, lò hơi, HVAC,… Nhờ đặc tính bền bỉ, ổn định lâu dài và khả năng hoạt động tốt trong môi trường khắc nghiệt.

Ưu và nhược điểm của cảm biến nhiệt độ PT100, PT1000

Ưu điểm:

Độ chính xác và độ ổn định cao:

Đây là ưu điểm quan trọng nhất khiến PT100/PT1000 được dùng phổ biến trong công nghiệp.

So với cặp nhiệt điện (thermocouple), vốn có thể trôi sai số lớn theo thời gian và chịu ảnh hưởng từ nhiễu điện. Cảm biến RTD như PT100/PT1000 giữ được độ ổn định rất tốt.

Độ trôi sai số chỉ khoảng 0,1% sau một năm là mức rất thấp, đảm bảo dữ liệu đo đáng tin cậy trong các quy trình kiểm soát nhiệt độ chặt chẽ (ví dụ: sản xuất dược phẩm, thực phẩm, thiết bị y tế).

Dải đo rộng từ -200°C đến 850°C:

Phù hợp với nhiều ứng dụng từ lạnh sâu (đông lạnh công nghiệp, phòng thí nghiệm) đến nhiệt độ cao (lò hơi, hệ thống trao đổi nhiệt).

Đây là một điểm vượt trội so với các cảm biến NTC/PTC thông thường, vốn chỉ đo được ở khoảng -50 đến 150°C.

Giá thành hợp lý:

PT100 và PT1000 có mức giá tốt hơn, giúp tiết kiệm chi phí đầu tư ban đầu cho các doanh nghiệp.

Thiết kế linh hoạt:

Dễ dàng tùy chọn độ dài dây, loại đầu dò, kiểu bọc bảo vệ, kiểu ren kết nối,…

Phù hợp với nhiều kiểu máy móc, tủ điện, hệ thống đường ống, bồn chứa,…

Có sẵn nhiều lựa chọn 2 dây, 3 dây, 4 dây – phù hợp cho cả ứng dụng cơ bản và yêu cầu đo chính xác cao.

Nhược điểm:

Do cấu tạo của cảm biến RTD gồm lớp bọc và cuộn điện trở, nó mất nhiều thời gian hơn để đảm nhận và phản hồi lại sự thay đổi nhiệt độ.

Trong khi đó, thermocouple với cấu trúc đơn giản chỉ gồm hai kim loại tiếp xúc có thể phản hồi nhanh hơn. Thích hợp với ứng dụng cần đo sự thay đổi nhiệt đột ngột, như giám sát trong các hệ thống nhiệt động học.

Cách chọn cảm biến nhiệt độ Pt100 và Pt1000 phù hợp

Pt100 và Pt1000 đều có thể dùng tốt với cấu hình 3 dây và 4 dây để giảm sai số do điện trở dây dẫn. Tuy nhiên, Pt100 phổ biến hơn Pt1000 vì một số lý do:

Pt100 đa dạng hơn về cấu tạo (dạng dây quấn và màng mỏng), trong khi Pt1000 chủ yếu là màng mỏng.
Pt100 tương thích rộng rãi với nhiều thiết bị công nghiệp, dễ thay thế và sửa chữa.
Pt100 là lựa chọn an toàn và linh hoạt cho hầu hết các hệ thống đo nhiệt độ thông dụng.

Trong khi đó, Pt1000 phù hợp hơn trong một số tình huống đặc biệt, như:

Dây dẫn dài với cấu hình 2 dây: Pt1000 có điện trở lớn hơn, giúp giảm ảnh hưởng của điện trở dây.
Ứng dụng chạy bằng pin: Pt1000 tiêu tốn ít năng lượng, kéo dài thời gian sử dụng pin.
Giảm sai số do tự làm nóng: Pt1000 sinh nhiệt ít hơn trong quá trình hoạt động, tăng độ chính xác.

Tóm lại: Dùng Pt100 cho các ứng dụng công nghiệp thông thường. Dùng Pt1000 khi cần tiết kiệm điện, dây dài, hoặc trong các hệ thống HVAC, ô tô, thiết bị di động.

Lời kết

Cảm biến nhiệt độ PT100, PT1000 (2,3,4 dây) công nghiệp là những thiết bị đo nhiệt độ công nghiệp phổ biến. Có độ chính xác cao, tính ổn định, sử dụng lâu dài và ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Tùy theo yêu cầu về dải đo, độ dài dây, mức độ chính xác và điều kiện lắp đặt mà người dùng lựa chọn loại cảm biến và cấu hình dây phù hợp nhất.
