HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ THANH CÁI – BUSBAR TỦ ĐIỆN

Hệ thống giám sát nhiệt độ busbar tủ điện là sản phẩm đo nhiệt độ, theo dõi nhiệt độ tại các mối nối cáp, tiếp điểm của bộ ngắt mạch, thanh đồng, dây cáp và bề mặt thiết bị,.. Đồng thời phản ánh tình trạng hoạt động của các thiết bị trong hệ thống một cách kịp thời, liên tục và chính xác.

TÌM HIỂU THANH CÁI (BUSBAR) TỦ ĐIỆN

Busbar (hay còn được gọi là thanh cái) đóng một vai trò quan trọng, cung cấp nguồn, dòng và áp lớn có các thiết bị tiêu thụ điện mà cáp điện không đáp ứng được. Là cầu nối trung gian kết nối các thiết bị trong tủ điện, trạm điện như máy biến áp, máy cắt, dao cách ly, biến điện áp, biến dòng điện…

Các yêu cầu của thanh cái trong tủ điện:

• Nhiệt độ phát nóng của busbar là 90 độ C
• Nhiệt độ vận hành trong môi trường là 40 độ C
• Các busbar phải cách nhau >=6.3 mm (áp dụng cho trường hợp 2, 3 busbar)
• Đạt tiêu chuẩn IEC 60439-1 về độ dẫn điện.

GIẢI PHÁP GIÁM SÁT NHIỆT ĐỘ THANH CÁI (BUSBAR)

Khi giá trị điện trở tiếp xúc các mối nối tăng lên. Dẫn đến giá trị nhiệt độ tăng, gây nhiều nguy hại đến quá trình vận hành hệ thống. Điều này rất dễ gây ra các tình trạng cháy nổ, hỏa hoạn. Ảnh hưởng trực tiếp đến tính mạng con người và tài sản. Để giải quyết được vấn đề đó, hệ thống giám sát nhiệt độ busbar tủ điện ra đời. Hệ thống được thiết kế để theo dõi và bảo vệ busbar khỏi tình trạng quá tải và nhiệt độ cao.

Sơ đồ kết nối:

• Cảm biến nhiệt độ như: PT100, ATE400, ATE200, ATE100, ATE100M. Dùng để đo và gửi tín hiệu về nhiệt độ trong tủ điện và busbar.
• Các thiết bị nhận tín từ cảm biến chịu trách nhiệm xử lý dữ liệu từ cảm biến nhiệt độ.
• Bộ điều khiển trung tâm xử lý và điều khiển, gửi dữ liệu về bộ điều khiển trung tâm và đưa ra những cảnh báo nếu có vấn đề bất thường.

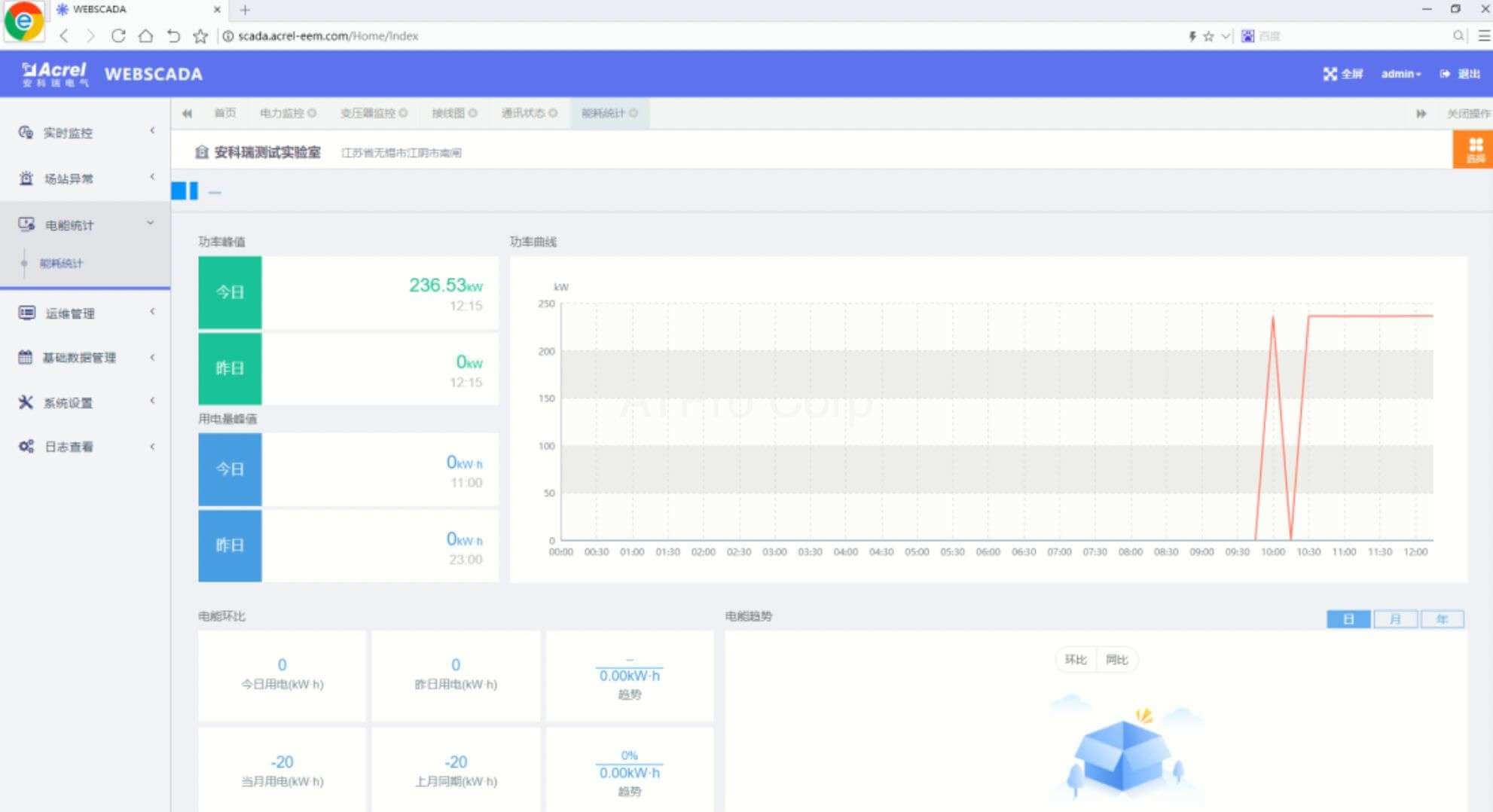

• Giám sát từ xa thông qua web/app server.
• Các dữ liệu nhiệt độ được lưu trữ và phân tích bởi phần mềm giám sát. Xuất báo cáo và biểu đồ, giúp người quản lý đưa ra quyết định tối ưu về kiểm soát nhiệt độ nhanh chóng.

CÁC CẢM BIẾN GIÁM SÁT NHIỆT ĐỘ BUSBAR

Cảm biến nhiệt độ không dây ATE400:

• Kích thước nhỏ
• Truyền không dây;
• Khoảng cách truyền dẫn không dây, 150 mét;
• Tần số lấy mẫu giả,15s;
• Nguồn CT, dòng khởi động hơn 5A;
• Phạm vi đo nhiệt độ rộng, -40℃~125℃.

Cảm biến nhiệt độ không dây ATE200:

• Truyền không dây. Khoảng cách truyền dẫn không dây, 150 mét;
• Tần số lấy mẫu giả,25s;
• Chạy bằng pin, hơn 5 năm;
• Phạm vi đo nhiệt độ rộng, -40℃~125℃.

Cảm biến nhiệt độ không dây ATE100:

• Truyền không dây, 2.4GHz;
• Khoảng cách truyền dẫn không dây, 10 mét;
• Tần suất lấy mẫu nhanh, 25s;
• Chạy bằng pin, hơn 5 năm;
• Dải đo nhiệt độ rộng, -40℃~+125℃.

Cảm biến nhiệt độ không dây ATE100M:

• Truyền không dây
• Khoảng cách truyền dẫn không dây, 150 mét;
• Tần suất lấy mẫu nhanh, 25s;
• Chạy bằng pin, hơn 5 năm;
•  Dải đo nhiệt độ rộng, -40℃~+125℃.

CÁC THIẾT BỊ NHẬN TÍN HIỆU TỪ ĐẦU CẢM BIẾN

Bộ thu phát không dây ATC450-C

• Đo nhiệt độ không dây;
• Đo 60 điểm;
• 1 giao tiếp nối tiếp RS485, Modbus-RTU;
• Nguồn điện thích ứng với DC24V.

Bộ thu phát không dây ATC600-C

• Đo nhiệt độ không dây;
• Đo 240 điểm;
• 1 giao tiếp nối tiếp RS485, Modbus-RTU;
• 2 rơ le báo động
• Nguồn điện thích ứng với AC/DC220V, AC/DC110V.

Thiết bị đo nhiệt độ không dây ARTM-Pn

• Giao diện truyền thông RS485
• Hỗ trợ giao thức Modbus-RTU
• Chức năng đầu ra cảnh báo rơle và đầu vào kỹ thuật số
• Đạt tỷ lệ, cảnh báo và giao tiếp thông qua các phím trên bảng đồng hồ theo các yêu cầu khác nhau
• Bản ghi sự kiện của công tắc (giao thức Modbus), bản ghi cài đặt sự kiện và lập trình. Chức năng đóng băng tức thời và định thời của dữ liệu, chức năng ghi giá trị lớn nhất và nhỏ nhất của điện áp và dòng điện.

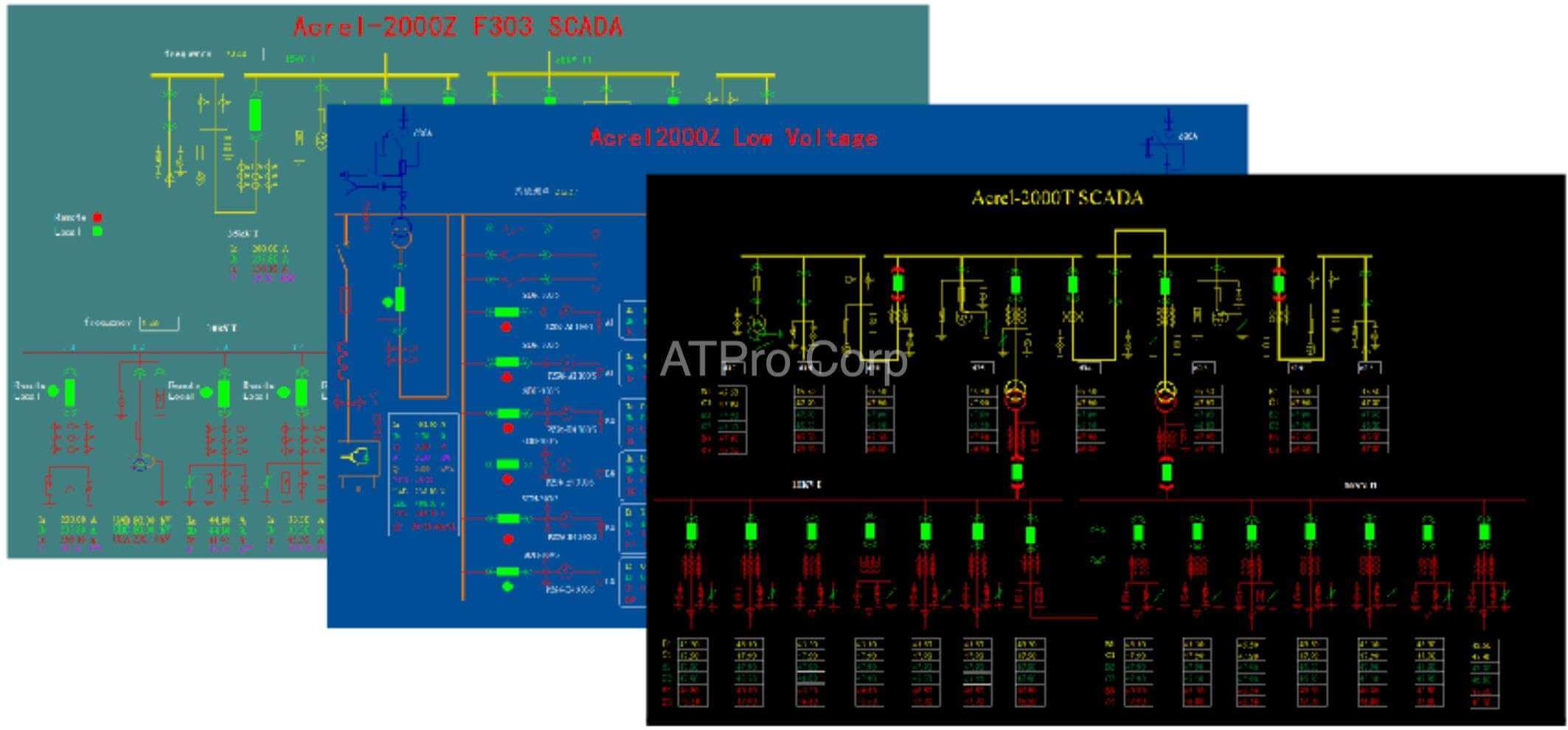

Acrel-2000T/A

• Đo nhiệt độ không dây, 240 điểm;
• Nguồn điện thích ứng với AC220V, DC220V, DC110V, AC110V;

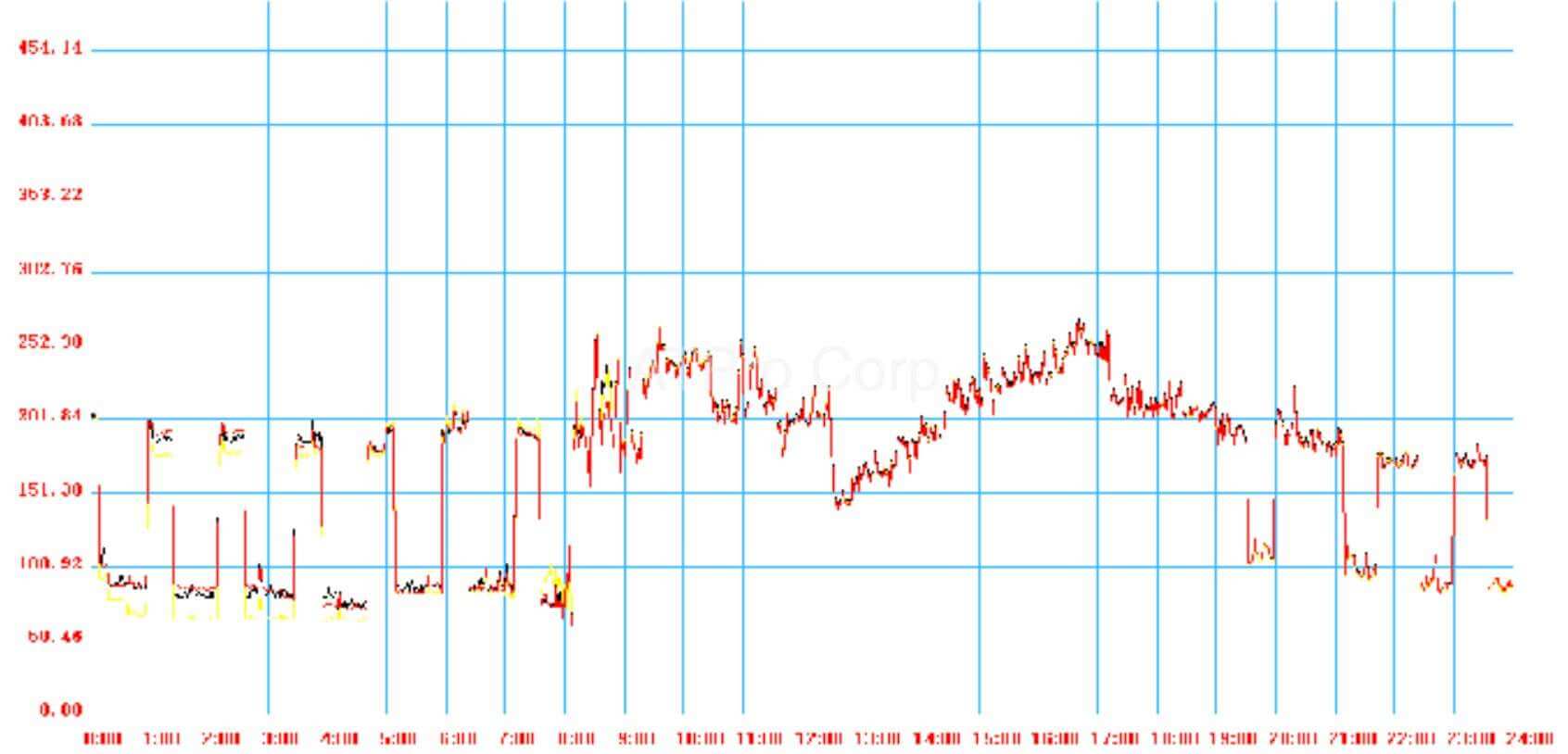

• Đường cong nhiệt độ;
•  Cảnh báo nhiệt độ cao, còi;
• 1 giao tiếp nối tiếp RS485, Modbus-RTU;
• 1 giao tiếp Ethernet.

LỢI ÍCH KHI LẮP ĐẶT HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ BUSBAR TỦ ĐIỆN

• Đảm bảo rằng nhiệt độ trong tủ điện không vượt quá giới hạn an toàn.
• Giúp ngăn chặn nguy cơ cháy nổ và hỏa hoạn gây ra bởi nhiệt độ quá cao trong tủ điện.
• Bảo vệ các thiết bị điện (nếu nhiệt độ quá cao có thể gây hư hại hoặc hỏng hóc cho các thiết bị điện trong tủ).
• Đảm bảo các thiết bị trong tủ điện hoạt động ổn định. Tránh hỏng hóc hoặc suy giảm tuổi thọ của thiết bị.
• Cảnh báo khi nhiệt độ vượt ngưỡng cài đặt ban đầu. Giúp người dùng chủ động quản lý, giám sát, kịp thời can thiệp khi có sự cố bất ngờ xảy ra.
• Dễ dàng giám sát từ xa thông qua các thiết bị smartphone, tablet, laptop.
• Thông qua việc theo dõi giám sát nhiệt độ, người dùng phân tích và cải thiện hiệu suất hoạt động. Tiết kiệm năng lượng và tăng tuổi thọ của tủ điện.

ỨNG DỤNG CỦA HỆ THỐNG GIÁM SÁT THANH CÁI – BUSBAR TỦ ĐIỆN

Hệ thống giám sát nhiệt độ busbar tủ điện được ứng dụng rộng rãi trong các lĩnh vực công nghiệp như: Data center, công nghiệp luyện kim, công nghiệp hoá chất, nhà máy điện,…
