Biến tần Hybrid là gì? Cấu tạo, nguyên lý hoạt động và bảng giá mới nhất

Trong các hệ thống điện mặt trời hiện nay, biến tần Hybrid ngày càng được sử dụng phổ biến nhờ khả năng kết hợp giữa điện mặt trời, điện lưới & hệ thống lưu trữ. Thiết bị không chỉ chuyển đổi nguồn điện từ tấm pin mà còn có thể quản lý việc sạc, xả pin & phân phối điện theo nhu cầu sử dụng. Vậy biến tần Hybrid là gì? Biến tần Hybrid có cấu tạo & nguyên lý hoạt động như thế nào? Trong bài viết hôm nay, ATPro sẽ giúp bạn hiểu rõ về loại biến tần này, đồng thời cập nhật bảng giá biến tần Hybrid mới nhất trên thị trường hiện nay.

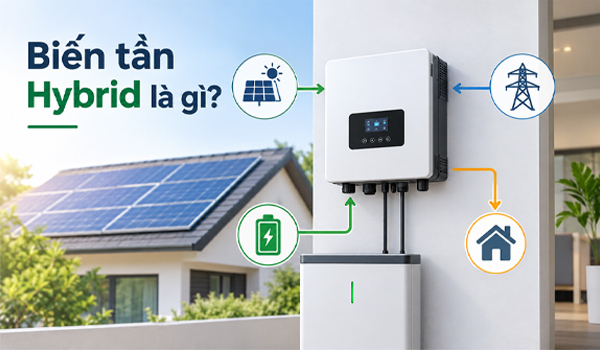

Biến tần Hybrid là gì?

Biến tần Hybrid (Hybrid Inverter) là thiết bị biến đổi & quản lý năng lượng được sử dụng trong hệ thống điện mặt trời có lưu trữ. Thiết bị có khả năng tiếp nhận nguồn điện từ tấm pin năng lượng mặt trời, điện lưới & pin lưu trữ, sau đó điều phối nguồn điện phù hợp với nhu cầu sử dụng.

Khác với biến tần hòa lưới thông thường, biến tần Hybrid có thể kết hợp với ắc quy/pin lithium lưu trữ. Khi điện mặt trời tạo ra nhiều hơn nhu cầu sử dụng, phần điện dư có thể được ưu tiên đưa vào pin để lưu trữ. Khi hệ thống thiếu điện mặt trời, biến tần có thể lấy điện từ pin/điện lưới để cấp cho tải.

Nhờ khả năng quản lý nhiều nguồn điện, Hybrid Inverter phù hợp với nhà ở, văn phòng, cửa hàng, nhà xưởng & những công trình có nhu cầu sử dụng điện liên tục.

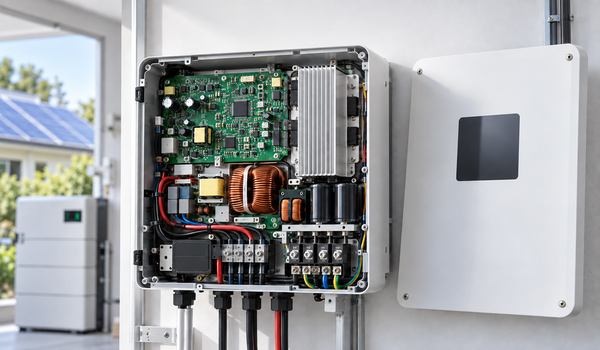

Cấu tạo của Hybrid Inverter

Hệ thống biến tần Hybrid thường bao gồm các bộ phận chính sau:

Bộ chuyển đổi DC/AC

Bộ chuyển đổi DC/AC đảm nhận nhiệm vụ chuyển đổi dòng điện một chiều (DC) từ các tấm pin/pin lưu trữ thành dòng điện xoay chiều (AC) để cung cấp cho các thiết bị điện.

Bộ điều khiển sạc

Bộ điều khiển có nhiệm quản lý quá trình sạc pin từ nguồn điện mặt trời. Nhiều dòng biến tần Hybrid hiện nay được tích hợp bộ điều khiển MPPT nhằm tối ưu khả năng khai thác công suất từ các tấm pin.

Bộ quản lý pin lưu trữ

Biến tần Hybrid theo dõi trạng thái sạc của pin, điều chỉnh quá trình sạc & xả nhằm đảm bảo hệ thống hoạt động ổn định, hạn chế tình trạng pin bị sạc/xả quá mức.

Bộ kết nối điện lưới

Thiết bị có thể đồng bộ với điện lưới để sử dụng điện từ lưới khi nguồn năng lượng mặt trời & pin không đáp ứng đủ nhu cầu.

Hệ thống điều khiển, giám sát

Một số dòng biến tần Hybrid được tích hợp màn hình, kết nối WiFi, Ethernet hoặc ứng dụng quản lý từ xa. Người dùng có thể theo dõi sản lượng điện mặt trời, lượng điện tiêu thụ, trạng thái pin & tình trạng hoạt động của hệ thống.

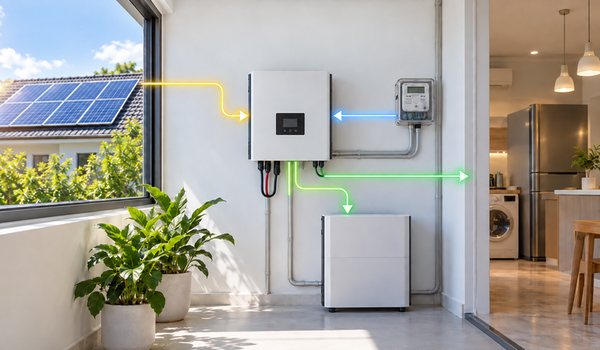

Hybrid Inverter hoạt động như thế nào?

Nguyên lý hoạt động của biến tần Hybrid có thể thay đổi tuỳ cấu hình hệ thống & chế độ cài đặt. Nhìn chung, thiết bị sẽ ưu tiên sử dụng nguồn năng lượng mặt trời trước, sau đó điều phối các nguồn còn lại.

Khi điện mặt trời đủ cung cấp cho tải sử dụng

Điện năng được tạo ra từ các tấm pin năng lượng mặt trời sẽ đi qua biến tần Hybrid & chuyển thành điện xoay chiều (AC) để cung cấp trực tiếp cho các thiết bị trong nhà/nhà xưởng. Trong trường hợp công suất điện mặt trời lớn hơn nhu cầu sử dụng, phần điện dư có thể được đưa vào pin lưu trữ.

Khi điện mặt trời không đủ cung cấp cho tải sử dụng

Khi sản lượng điện mặt trời giảm, chẳng hạn vào buổi tối/những ngày ít nắng, hệ thống có thể lấy điện từ pin lưu trữ để cấp cho tải. Nếu dung lượng pin không đủ, biến tần sẽ chuyển sang sử dụng điện lưới tùy theo chế độ được thiết lập.

Khi mất điện lưới

Đây là một trong những điểm đáng chú ý của hệ thống Hybrid. Nếu biến tần & hệ thống pin được thiết kế hỗ trợ chức năng dự phòng, thiết bị có thể duy trì nguồn điện cho các tải ưu tiên khi điện lưới bị mất. Người dùng có thể lựa chọn những thiết bị quan trọng như đèn chiếu sáng, tủ lạnh, điều hoà, thiết bị mạng, camera hoặc một số máy móc cần duy trì hoạt động.

Cập nhật bảng giá biến tần Hybrid mới nhất trên thị trường

Giá biến tần Hybrid trên thị trường hiện nay phụ thuộc vào nhiều yếu tố như thương hiệu, công suất, loại điện 1 pha hay 3 pha, khả năng kết nối pin, tính năng dự phòng & các chức năng quản lý năng lượng. Dưới đây là bảng giá Hybrid Inverter tham khảo:

*Lưu ý: Mức giá ở bảng trên chỉ mang tính tham khảo, giá bán thực tế sẽ có sự chênh lệch theo thương hiệu, model, công suất, chính sách bảo hành & cấu hình hệ thống. Do đó khi đầu tư, nên yêu cầu báo giá trọn bộ gồm biến tần, pin lưu trữ, thiết bị bảo vệ, tủ điện & chi phí lắp đặt để có cơ sở so sánh chính xác, đồng thời đưa ra quyết định lựa chọn phù hợp.

>>> Xem thêm: Điện mặt trời áp mái là gì? Giải pháp tiết kiệm điện bền vững cho tương lai

Biến tần Hybrid là giải pháp phù hợp cho các hệ thống điện mặt trời có nhu cầu lưu trữ & chủ động quản lý nguồn điện. Thiết bị giúp kết hợp linh hoạt giữa điện mặt trời, điện lưới & pin lưu trữ, đồng thời hỗ trợ duy trì nguồn điện cho các tải quan trọng khi mất điện.

Với mức giá đa dạng theo công suất, thương hiệu & tính năng, người dùng nên cân nhắc nhu cầu sử dụng, quy mô hệ thống & khả năng mở rộng trước khi lựa chọn. Việc đầu tư đúng loại biến tần Hybrid giúp hệ thống vận hành ổn định, khai thác hiệu quả nguồn năng lượng mặt trời, đồng thời tối ưu chi phí sử dụng điện về lâu dài.
