Cách kết nối cảm biến nhiệt độ độ ẩm với PLC và HMI
Th6
Để thu thập dữ liệu chính xác và hiển thị trực quan cho người vận hành, cảm biến nhiệt độ độ ẩm thường được tích hợp với PLC và HMI trong cùng một hệ thống điều khiển. Việc kết nối đúng cách không chỉ giúp PLC xử lý dữ liệu hiệu quả mà còn cho phép HMI hiển thị thông số theo thời gian thực, hỗ trợ giám sát và cảnh báo nhanh chóng khi có sự cố. Vậy cách kết nối cảm biến nhiệt độ độ ẩm với PLC và HMI được thực hiện như thế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây của ATPro Corp.

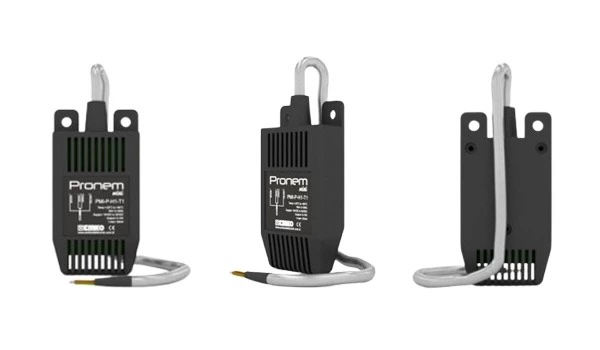

Cảm biến nhiệt độ độ ẩm là gì?
Cảm biến nhiệt độ độ ẩm là thiết bị đo lường dùng để giám sát đồng thời hai thông số môi trường quan trọng là nhiệt độ và độ ẩm không khí. Nhiệm vụ chính của cảm biến là thu thập dữ liệu môi trường theo thời gian thực và chuyển đổi thành tín hiệu để truyền về các bộ điều khiển trung tâm. Tùy theo yêu cầu của từng hệ thống, cảm biến nhiệt độ độ ẩm hỗ trợ nhiều chuẩn tín hiệu đầu ra. Như Analog 4-20mA, 0-10V, 0-5V, RS485 Modbus RTU, Modbus TCP/IP hoặc các giao thức truyền thông IoT không dây.
Trong thực tế, tín hiệu Analog 4-20mA và RS485 Modbus RTU là hai chuẩn được sử dụng phổ biến nhất. Khi kết nối cảm biến nhiệt độ độ ẩm với PLC và HMI có khả năng chống nhiễu cao và dễ dàng tích hợp vào hệ thống tự động hóa công nghiệp.
Xem nhanh top 6 cảm biến nhiệt độ độ ẩm tốt được nhiều người tin dùng tại ATPro
PLC là gì?
PLC (Programmable Logic Controller) là bộ điều khiển logic lập trình được sử dụng phổ biến trong các hệ thống tự động hóa công nghiệp. Thiết bị có khả năng nhận tín hiệu từ cảm biến, xử lý dữ liệu theo chương trình được lập trình sẵn và đưa ra các lệnh điều khiển phù hợp cho máy móc, thiết bị trong hệ thống.
Nhờ khả năng hoạt động ổn định, độ tin cậy cao và dễ dàng mở rộng, PLC được ứng dụng rộng rãi trong các nhà máy sản xuất, hệ thống xử lý nước, kho lạnh, tòa nhà thông minh, nông nghiệp công nghệ cao và nhiều lĩnh vực công nghiệp khác.
HMI là gì?
HMI (Human Machine Interface) là giao diện tương tác giữa con người và máy móc trong hệ thống tự động hóa. Thiết bị này thường được thiết kế dưới dạng màn hình cảm ứng, cho phép người vận hành theo dõi trạng thái hoạt động của hệ thống, hiển thị dữ liệu từ cảm biến và thực hiện các thao tác điều khiển một cách trực quan.
HMI giúp đơn giản hóa quá trình giám sát và vận hành bằng cách hiển thị các thông số, cảnh báo, biểu đồ và trạng thái thiết bị theo thời gian thực. Nhờ đó, người dùng có thể nhanh chóng nắm bắt tình hình hoạt động của hệ thống và đưa ra các quyết định xử lý kịp thời khi có sự cố xảy ra.
Vì sao cảm biến nhiệt độ độ ẩm cần kết nối với PLC và HMI?
Bản thân cảm biến chỉ có nhiệm vụ đo lường và xuất tín hiệu. Nếu không có thiết bị xử lý và hiển thị, dữ liệu thu thập được sẽ khó phát huy giá trị thực tế.
Khi kết nối với PLC và HMI, cảm biến nhiệt độ độ ẩm có thể:
- Cung cấp dữ liệu liên tục 24/7.
- Hiển thị thông số trực quan trên màn hình.
- Kích hoạt cảnh báo khi vượt ngưỡng cho phép.
- Điều khiển quạt thông gió, máy lạnh, máy hút ẩm tự động.
- Lưu trữ dữ liệu phục vụ quản lý chất lượng và truy xuất lịch sử.
Tìm hiểu cách kết nối cảm biến nhiệt độ độ ẩm với PLC và HMI

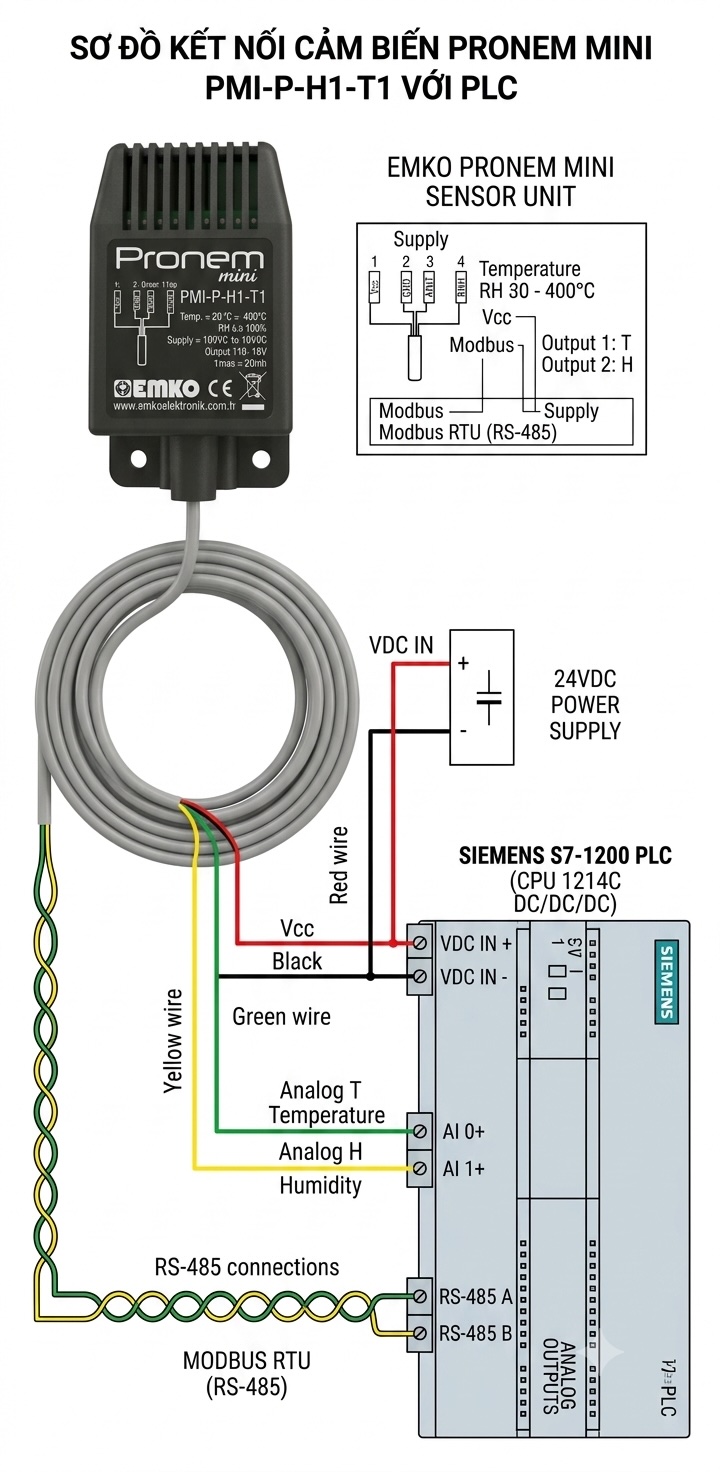

Cách kết nối cảm biến nhiệt độ độ ẩm với PLC
Việc kết nối cảm biến nhiệt độ độ ẩm với PLC khá đơn giản nếu lựa chọn đúng loại tín hiệu đầu ra của cảm biến. Hiện nay, hai phương thức kết nối phổ biến nhất là tín hiệu Analog và RS485 Modbus RTU.
Đối với cảm biến Analog (4-20mA hoặc 0-10V), tín hiệu từ cảm biến sẽ được đấu trực tiếp vào module Analog Input của PLC. Sau đó, PLC sẽ chuyển đổi tín hiệu nhận được thành giá trị nhiệt độ và độ ẩm thực tế để phục vụ giám sát và điều khiển.
Đối với cảm biến sử dụng giao thức RS485 Modbus RTU, người dùng cần cấp nguồn cho cảm biến, kết nối dây truyền thông A(+) và B(-) với PLC. Sau đó thiết lập các thông số như địa chỉ thiết bị (Slave ID), Baudrate. Và khai báo thanh ghi dữ liệu trong chương trình PLC. Sau khi hoàn tất cài đặt, PLC sẽ tự động đọc và cập nhật liên tục các giá trị nhiệt độ, độ ẩm từ cảm biến theo thời gian thực.

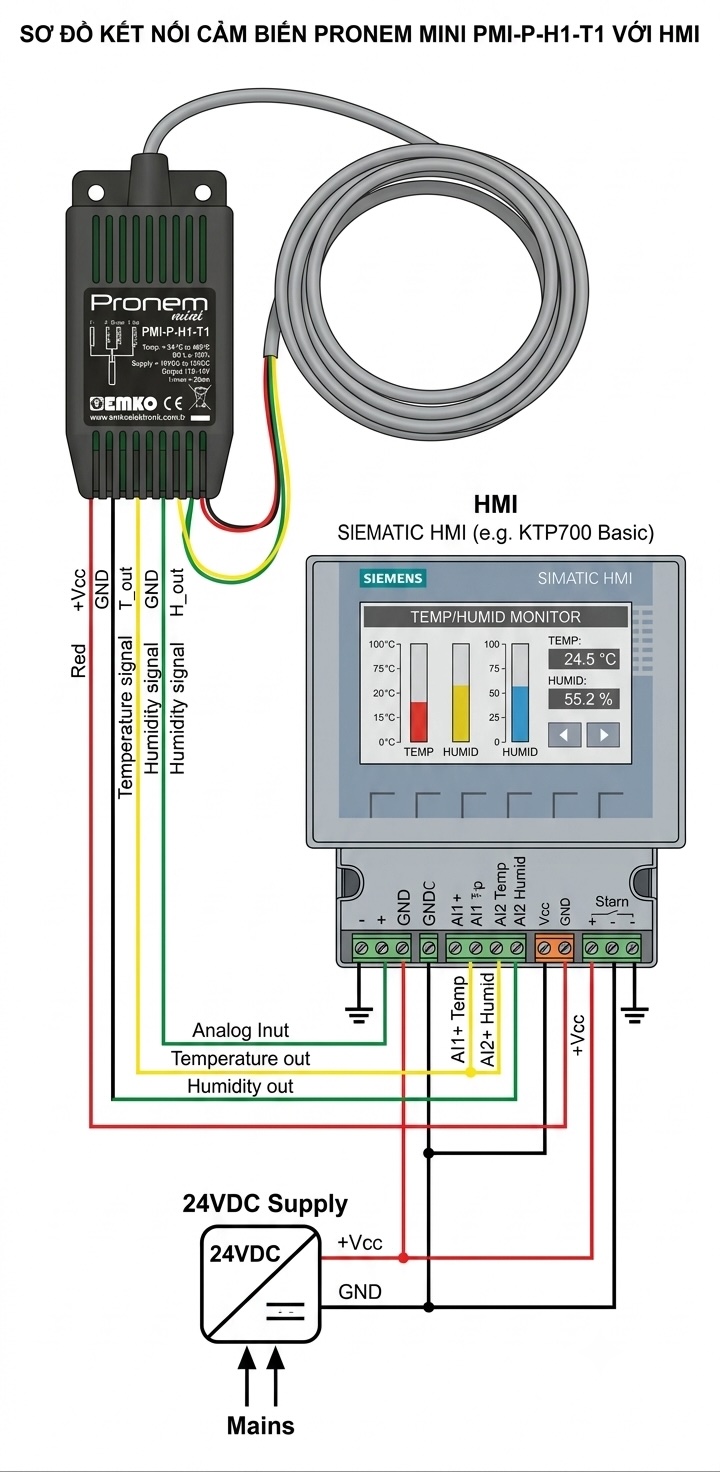

Hiển thị dữ liệu cảm biến trên HMI
Sau khi PLC nhận được dữ liệu từ cảm biến nhiệt độ độ ẩm, các thông số này có thể được hiển thị trực quan trên màn hình HMI. Người dùng chỉ cần tạo các Tag trên HMI tương ứng với vùng nhớ chứa dữ liệu trong PLC để kết nối và hiển thị thông tin.
Tùy theo nhu cầu sử dụng, giao diện HMI hiển thị nhiệt độ hiện tại, độ ẩm hiện tại, biểu đồ xu hướng biến đổi theo thời gian. Cảnh báo khi thông số vượt ngưỡng cho phép hoặc lưu lại lịch sử sự kiện để phục vụ công tác quản lý. Nhờ đó, người vận hành dễ dàng theo dõi toàn bộ điều kiện môi trường và nhanh chóng phát hiện các bất thường chỉ trên một màn hình duy nhất.
Kiểm tra và vận hành sau khi kết nối
Sau khi hoàn thành việc kết nối cảm biến nhiệt độ độ ẩm với PLC và HMI, cần tiến hành kiểm tra toàn bộ hệ thống trước khi đưa vào sử dụng chính thức. Việc kiểm tra giúp đảm bảo dữ liệu thu thập chính xác, truyền thông ổn định và các chức năng giám sát hoạt động đúng theo yêu cầu.
Kiểm tra tín hiệu cảm biến
Đầu tiên, cần kiểm tra giá trị nhiệt độ và độ ẩm mà cảm biến gửi về PLC.
Một số nội dung cần đánh giá gồm:
- Dữ liệu có được cập nhật liên tục hay không.
- Giá trị đo có ổn định hay xuất hiện nhiễu, dao động bất thường.
- Độ chính xác của thông số hiển thị so với thiết bị đo tham chiếu.
Nếu phát hiện sai lệch lớn, cần kiểm tra lại vị trí lắp đặt, nguồn cấp hoặc cấu hình tín hiệu của cảm biến.
Kiểm tra giao diện HMI
Sau khi PLC nhận được dữ liệu chính xác, cần kiểm tra khả năng hiển thị trên HMI.
Các nội dung cần kiểm tra bao gồm:
- Nhiệt độ và độ ẩm có được cập nhật theo thời gian thực.
- Các biểu đồ xu hướng hoạt động chính xác.
- Chức năng cảnh báo khi vượt ngưỡng có hoạt động hay không.
- Khả năng lưu trữ và truy xuất dữ liệu lịch sử.
Việc kiểm tra kỹ giao diện HMI giúp người vận hành dễ dàng theo dõi hệ thống trong quá trình sử dụng thực tế.
Chạy thử nghiệm thực tế
Trước khi đưa vào vận hành chính thức, nên thực hiện các bài kiểm tra mô phỏng.
- Thay đổi nhiệt độ môi trường để kiểm tra phản hồi của hệ thống.
- Tăng hoặc giảm độ ẩm để kiểm tra độ chính xác của cảm biến.
- Mô phỏng điều kiện vượt ngưỡng để kiểm tra chức năng cảnh báo.
- …
Kết quả thử nghiệm sẽ giúp đánh giá độ ổn định và hiệu quả hoạt động của toàn bộ hệ thống giám sát.
Những lưu ý khi kết nối cảm biến với PLC và HMI
Lựa chọn cảm biến phù hợp với ứng dụng
Trước khi lắp đặt, cần xác định rõ môi trường làm việc, dải đo nhiệt độ, độ ẩm và yêu cầu về độ chính xác. Việc lựa chọn đúng loại cảm biến sẽ giúp hệ thống hoạt động hiệu quả và kéo dài tuổi thọ thiết bị.
Kiểm tra tính tương thích của tín hiệu
Cần đảm bảo tín hiệu đầu ra của cảm biến tương thích với PLC đang sử dụng. Chẳng hạn:
- Cảm biến 4-20mA cần kết nối với ngõ vào Analog dòng điện.
- Cảm biến 0-10V cần kết nối với ngõ vào Analog điện áp.
- Cảm biến RS485 Modbus RTU yêu cầu PLC hỗ trợ giao thức Modbus hoặc có module truyền thông phù hợp.
Sử dụng dây tín hiệu chống nhiễu
Trong môi trường công nghiệp thường có nhiều nguồn gây nhiễu điện từ. Vì vậy, nên sử dụng cáp chống nhiễu cho tín hiệu Analog và RS485 để đảm bảo dữ liệu truyền về PLC luôn ổn định và chính xác.
Đấu nối đúng sơ đồ kỹ thuật
Cần thực hiện đấu dây theo đúng hướng dẫn của nhà sản xuất, đặc biệt là cực nguồn, cực tín hiệu và đường truyền thông. Việc đấu nối sai có thể làm thiết bị hoạt động không ổn định hoặc gây hư hỏng.
Cài đặt thông số truyền thông chính xác
Đối với cảm biến RS485 Modbus RTU, PLC và cảm biến phải được cấu hình cùng các thông số như:
- Địa chỉ thiết bị (Slave ID).
- Baudrate.
- Data Bit.
- Stop Bit.
- Parity.
Nếu các thông số không đồng nhất, PLC sẽ không thể giao tiếp với cảm biến.
Kiểm tra dữ liệu trước khi vận hành
Sau khi hoàn tất kết nối, cần kiểm tra giá trị nhiệt độ và độ ẩm hiển thị trên PLC và HMI để đảm bảo dữ liệu nhận được chính xác, không bị sai lệch hoặc mất tín hiệu.
Hiệu chuẩn cảm biến định kỳ
Để duy trì độ chính xác lâu dài, cảm biến nên được kiểm tra và hiệu chuẩn định kỳ theo khuyến nghị của nhà sản xuất. Đặc biệt đối với các ứng dụng yêu cầu độ chính xác cao như kho lạnh, phòng sạch hoặc nhà máy dược phẩm.
Việc hiểu rõ cách kết nối cảm biến nhiệt độ độ ẩm với PLC và HMI sẽ giúp doanh nghiệp xây dựng hệ thống giám sát môi trường chính xác, ổn định và hiệu quả. Khi được cấu hình đúng cách, dữ liệu nhiệt độ và độ ẩm sẽ được thu thập, xử lý và hiển thị theo thời gian thực, hỗ trợ người vận hành theo dõi liên tục và đưa ra các biện pháp xử lý kịp thời. Nếu bạn đang tìm kiếm các dòng cảm biến nhiệt độ độ ẩm chất lượng cao cùng giải pháp tích hợp PLC, HMI và SCADA chuyên nghiệp. ATPro Corp là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, sẵn sàng tư vấn và triển khai giải pháp phù hợp với từng nhu cầu thực tế.
