DCS là gì? Tổng quan toàn diện về hệ thống điều khiển phân tán DCS
Th9
Trong các nhà máy hiện đại, đặc biệt với những ngành có quy trình sản xuất liên tục như dầu khí, hoá chất, xi măng, thực phẩm hay dược phẩm, việc kiểm soát hàng nghìn thiết bị & thông số vận hành là yêu cầu quan trọng. Để đáp ứng nhu cầu này, DCS được sử dụng như một giải pháp điều khiển tự động hoá tập trung nhưng có kiến trúc phân tán. Vậy DCS là gì? Hệ thống DCS hoạt động như thế nào & có những ưu điểm gì so với các giải pháp điều khiển khác? Hãy cùng tìm hiểu trong bài viết hôm nay với ATPro.
DCS là gì?
DCS (Distributed Control System) hay hệ thống điều khiển phân tán là một hệ thống tự động hoá được thiết kế để giám sát, điều khiển & quản lý các quy trình công nghiệp. Khác với hệ thống điều khiển tập trung, DCS phân chia chức năng điều khiển thành nhiều bộ điều khiển nằm tại các khu vực/công đoạn khác nhau trong nhà máy.
Các bộ điều khiển này được kết nối với nhau thông qua mạng truyền thông công nghiệp & có thể trao đổi dữ liệu với hệ thống máy chủ, máy tính vận hành cũng như các thiết bị hiện trường.
Hệ thống DCS bao gồm nhiều thành phần như bộ điều khiển phân tán, thiết bị đo lường/cảm biến, van điều khiển – cơ cấu chấp hành, hệ thống mạng truyền thông, máy chủ vận hành, trạm điều khiển – giám sát, hệ thống lưu trữ dữ liệu, phần mềm cấu hình & quản lý hệ thống. Nhờ kiến trúc phân tán, DCS có khả năng xử lý nhiều vòng điều khiển đồng thời, đồng thời giúp người vận hành theo dõi tình trạng của toàn bộ dây chuyền từ giao diện trực quan.

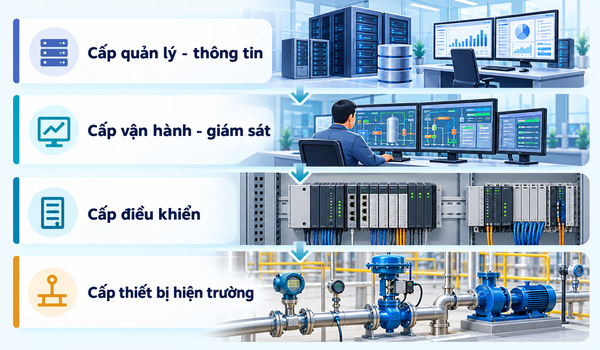

Cấu trúc cơ bản của hệ thống DCS (Distributed Control System)
Tuỳ vào nhà sản xuất & quy mô nhà máy, kiến trúc DCS có thể khác nhau nhưng nhìn chung thường được chia thành các cấp sau:
Cấp thiết bị hiện trường
Các thiết bị tại cấp này có nhiệm vụ thu thập thông tin/thực hiện tác động trực tiếp lên quy trình. Một số thiết bị phổ biến gồm cảm biến nhiệt độ, cảm biến lưu lượng, cảm biến áp suất, cảm biến mức, van điều khiển, động cơ, máy bơm, thiết bị truyền động,… Các cảm biến gửi dữ liệu về bộ điều khiển, trong khi bộ điều khiển có thể gửi tín hiệu đến van, động cơ/cơ cấu chấp hành để điều chỉnh quá trình.
Cấp điều khiển
Là thành phần quan trọng của hệ thống DCS, bao gồm các bộ điều khiển được phân bố tại nhiều khu vực khác nhau. Bộ điều khiển nhận dữ liệu từ thiết bị hiện trường, thực hiện thuật toán điều khiển & đưa ra tín hiệu điều khiển tương ứng.
Cấp vận hành & giám sát

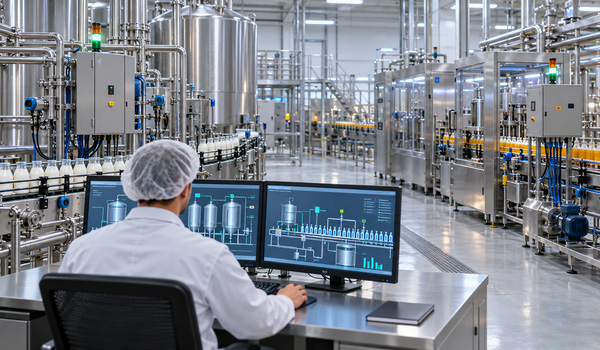

Ở cấp này, nhân viên vận hành có thể theo dõi toàn bộ quá trình sản xuất thông qua các máy tính/trạm vận hành. Giao diện HMI thường hiển thị giá trị nhiệt độ, áp suất, lưu lượng, mức; trạng thái thiết bị; cảnh báo – báo động; đồ thị xu hướng; trạng thái các vòng điều khiển & thông tin sự cố. Nhờ đó, người vận hành có thể nhanh chóng phát hiện những bất thường & đưa ra phương án xử lý.
Cấp quản lý & thông tin
Dữ liệu từ hệ thống DCS có thể được truyền lên các hệ thống cấp cao hơn như SCADA, MES, ERP tuỳ theo kiến trúc tự động hoá của doanh nghiệp. Việc kết nối này giúp dữ liệu sản xuất được sử dụng không chỉ cho mục đích điều khiển, mà còn phục vụ giám sát, phân tích, quản lý sản xuất & tối ưu vận hành.
Hệ thống DCS hoạt động như thế nào?

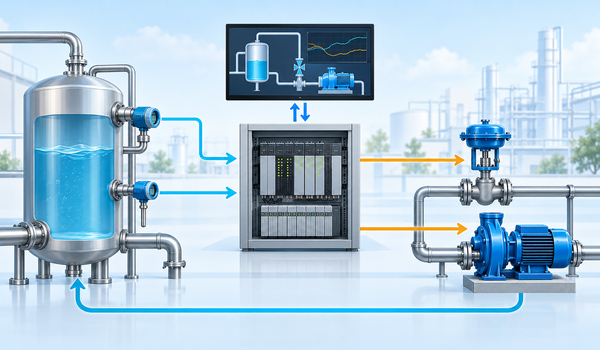

Hệ thống DCS hoạt động theo một chu trình khép kín: Thiết bị hiện trường → Bộ điều khiển → Hệ thống giám sát → Người vận hành → Bộ điều khiển → Thiết bị chấp hành.
– Cảm biến thu thập các thông tin thực tế của quá trình như nhiệt độ, lưu lượng, áp suất, mức chất lỏng,…
– Dữ liệu được truyền về bộ điều khiển. Tại đây, hệ thống sẽ tiến hành so sánh giá trị đo được với giá trị đặt trước
– Nếu xuất hiện sai lệch, bộ điều khiển sẽ thực hiện thuật toán điều khiển, chẳng hạn như PID để tính toán tín hiệu đầu ra chính xác
– Tín hiệu này sau đó được gửi đến cơ cấu chấp hành để điều chỉnh quá trình. Đồng thời, dữ liệu vận hành được đưa lên hệ thống giám sát để người vận hành theo dõi
– Quá trình diễn ra liên tục, giúp hệ thống duy trì các thông số sản xuất trong phạm vi mong muốn
Ưu điểm của hệ thống DCS so với các giải pháp điều khiển khác

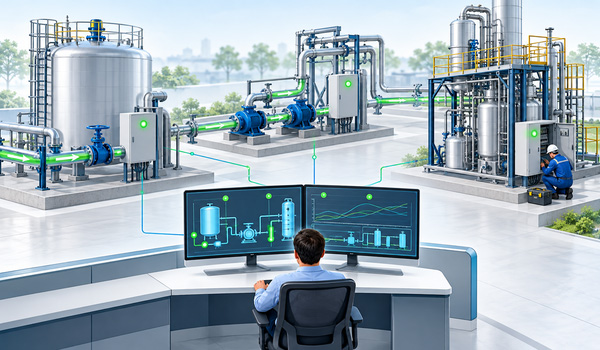

Khả năng điều khiển quy trình phức tạp
Hệ thống DCS được thiết kế cho các quy trình có nhiều vòng điều khiển & số lượng thiết bị lớn. Việc phân chia bộ điều khiển giúp hệ thống xử lý các khu vực khác nhau một cách hiệu quả.
Tăng độ tin cậy
Kiến trúc phân tán giúp giảm sự phụ thuộc vào một bộ điều khiển trung tâm duy nhất. Khi được thiết kế với các thành phần dự phòng phù hợp, hệ thống có thể duy trì hoạt động khi một số thành phần gặp sự cố.
Giám sát tập trung
Mặc dù chức năng điều khiển được phân bố, người vận hành vẫn có thể theo dõi toàn bộ nhà máy từ các trạm vận hành, giúp việc quản lý quy trình thuận tiện hơn & hỗ trợ phát hiện sự cố nhanh chóng.
Khả năng mở rộng
Khi nhà máy mở rộng, doanh nghiệp có thể bổ sung thêm các bộ điều khiển, module I/O/trạm vận hành tuỳ theo kiến trúc của hệ thống.
Quản lý dữ liệu tốt
Hệ thống DCS có khả năng thu thập & lưu trữ một lượng lớn dữ liệu vận hành. Đây là nguồn dữ liệu quan trọng để phân tích hiệu suất, tìm nguyên nhân sự cố & tối ưu quy trình.
Những yếu tố cần lưu ý khi lựa chọn hệ thống DCS
Khi triển khai DCS cho nhà máy, doanh nghiệp cần đánh giá dựa trên nhiều yếu tố:
– Quy mô hệ thống: xác định số lượng I/O, vòng điều khiển & thiết bị cần quản lý
– Khả năng mở rộng: hệ thống nên có khả năng bổ sung thiết bị & khu vực điều khiển khi nhà máy có nhu cầu mở rộng trong tương lai
– Độ tin cậy: cần xem xét khả năng dự phòng của bộ điều khiển, nguồn điện, mạng truyền thông & máy chủ

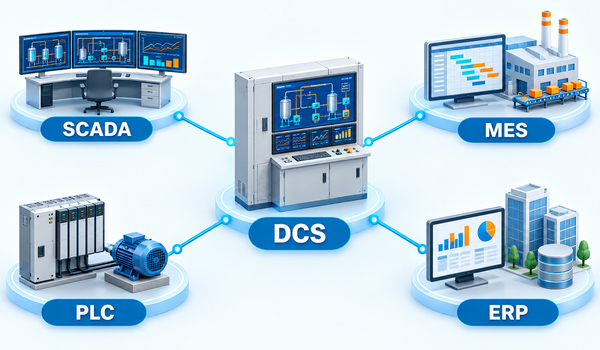

– Khả năng tích hợp: DCS nên có khả năng kết nối với PLC, SCADA, MES, ERP & các thiết bị công nghiệp khác
– Bảo mật: hệ thống điều khiển công nghiệp cần được thiết kế với các giải pháp bảo vệ phù hợp nhằm hạn chế nguy cơ truy cập trái phép & sự cố an ninh mạng
– Dịch vụ kỹ thuật: khả năng hỗ trợ thiết kế, lập trình, bảo trì & nâng cấp cũng là yếu tố quan trọng trong suốt vòng đời hệ thống
>>> Xem thêm: Poka-yoke trong sản xuất là gì? 06 bước ứng dụng công cụ chống lỗi hiệu quả
Qua những chia sẻ trong bài viết, chắc chắn bạn đã hiểu rõ DCS là gì. Với khả năng điều khiển nhiều vòng đồng thời, giám sát tập trung, thu thập dữ liệu & hỗ trợ dự phòng, DCS đặc biệt phù hợp với các nhà máy có quy trình sản xuất liên tục & yêu cầu cao về độ ổn định.
