Hướng dẫn kết nối cảm biến mưa với PLC và Arduino từ A – Z
Th7
Trong các hệ thống tự động hoá hiện đại, cảm biến mưa đóng vai trò quan trọng trong việc phát hiện lượng mưa để điều khiển hệ thống tưới cây, mái che tự động, trạm quan trắc thời tiết & nhiều ứng dụng IoT khác. Để khai thác tối đa khả năng của thiết bị, kết nối cảm biến mưa với PLC & Arduino là giải pháp được nhiều doanh nghiệp, kỹ sư lựa chọn. Trong bài viết hôm nay, ATPro sẽ hướng dẫn kết nối cảm biến mưa với PLC và Arduino chi tiết từ A – Z cùng những lưu ý quan trọng giúp hệ thống vận hành ổn định, hiệu quả. Theo dõi ngay!

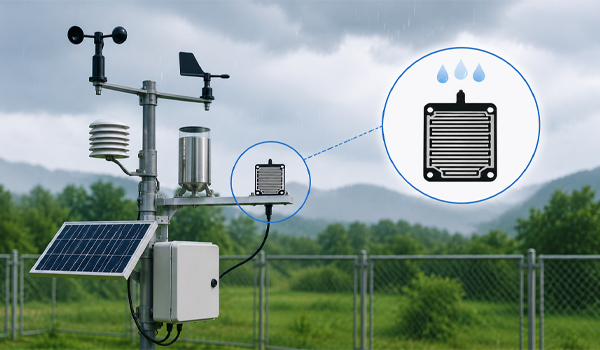

Cảm biến mưa là gì?
Cảm biến mưa là thiết bị điện tử có khả năng phát hiện sự xuất hiện của nước mưa/độ ẩm trên bề mặt cảm biến. Khi nước tiếp xúc với bề mặt cảm biến, điện trở/điện dung của cảm biến sẽ thay đổi, tạo ra tín hiệu đầu ra để PLC, Arduino hoặc bộ điều khiển trung tâm xử lý.
Hiện nay, cảm biến mưa được chia thành nhiều loại như cảm biến mưa điện trở, cảm biến mưa điện dung, cảm biến mưa quang học, cảm biến đo lượng mưa kiểu gầu lật,… Tùy theo từng ứng dụng mà người dùng lựa chọn loại cảm biến mưa phù hợp.
Xem nhanh top 5 cảm biến đo lượng mưa tốt được nhiều người tin dùng tại ATPro
Vì sao cần kết nối cảm biến mưa với PLC & Arduino?
PLC & Arduino đều là những bộ điều khiển phổ biến trong tự động hoá.
– Kết nối cảm biến mưa với PLC: phù hợp cho nhà máy sản xuất, hệ thống SCADA, điều khiển công nghiệp, trạm quan trắc môi trường, hệ thống tưới tự động quy mô lớn. PLC có độ ổn định cao, khả năng làm việc liên tục 24/7 & chống nhiễu tốt
– Kết nối cảm biến mưa với Arduino: thích hợp cho học tập, nghiên cứu, prototype, nhà thông minh, IoT, mô hình nông nghiệp thông minh. Arduino có chi phí thấp, dễ lập trình & cộng đồng hỗ trợ rất lớn

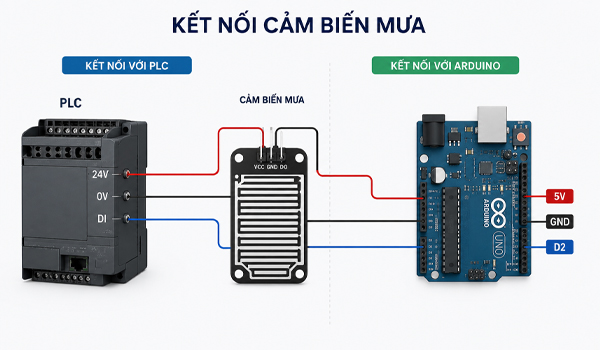

Hướng dẫn kết nối cảm biến mưa với PLC và Arduino chi tiết

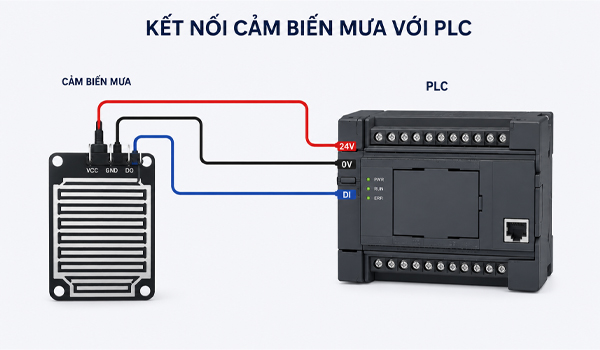

Cách kết nối cảm biến mưa với PLC
PLC thường được sử dụng trong môi trường công nghiệp nên yêu cầu kết nối chính xác & an toàn.
Bước 1: Kiểm tra nguồn cấp
Xác định điện áp làm việc của cảm biến mưa (12VDC, 24VDC). Nguồn phải phù hợp với thông số kỹ thuật của nhà sản xuất.
Bước 2: Xác định loại Output
Ví dụ: NPN, PNP, Relay, Analog, RS485. Loại Output quyết định cách đấu dây từ cảm biến mưa vào PLC.
Bước 3: Kết nối Digital Input
Nếu cảm biến mưa xuất tín hiệu ON/OFF, đấu Output cảm biến => Digital Input PLC => COM PLC. PLC sẽ nhận trạng thái ON/OFF.
Bước 4: Kết nối Analog
– Nếu cảm biến mưa xuất tín hiệu 4 – 20mA, đấu vào Analog Input PLC
– Nếu cảm biến mưa xuất tín hiệu 0 – 10V, đấu vào Voltage Input PLC
Sau đó, Scale giá trị trong PLC
Bước 5: Kết nối RS485
Nếu cảm biến mưa hỗ trợ Modbus RTU, đấu A+, B- đến RS485 PLC. Sau đó, thiết lập Baudrate, Slave IP, Parity, Register Address. PLC sẽ đọc dữ liệu trực tiếp từ cảm biến mưa.

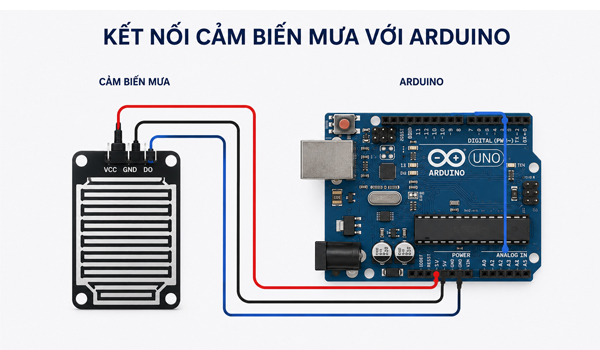

Cách kết nối cảm biến mưa với Arduino
Arduino là nền tảng dễ tiếp cận cho người mới bắt đầu.
Sơ đồ kết nối
Ví dụ cảm biến mưa có các chân: VCC, GND, DO, AO, kết nối như sau:
| Cảm biến | Arduino |
| VCC | 5V |
| GND | GND |
| DO | Digital Pin D2 |
| AO | Analog PIN A0 |
Đọc tín hiệu Digital
Arduino sẽ đọc trạng thái HIGH, LOW. Khi phát hiện mưa có thể bật còi, bật đèn, đóng mái che hoặc ngắt hệ thống tưới.
Đọc tín hiệu Analog
Nếu sử dụng chân AO, Arduino sẽ đọc giá trị ADC. Sau đó, quy đổi thành độ ẩm, cường độ mưa & ngưỡng điều khiển tương ứng.
Ví dụ ứng dụng
Một hệ thống tưới cây thông minh, nếu:
– Không mưa => bật bơm
– Có mưa => tắt bơm
giúp tiết kiệm đáng kể lượng nước tưới.
Một số lưu ý khi kết nối cảm biến mưa với PLC & Arduino
Để hệ thống hoạt động ổn định & có tuổi thọ cao, cần lưu ý:
Chọn nguồn cấp đúng điện áp
Không cấp sai điện áp vì có thể làm hỏng cảm biến/bộ điều khiển.
Kiểm tra chuẩn tín hiệu
Xác định đúng NPN, PNP, Relay, Analog, RS485 để đảm bảo đấu nối chính xác.
Chống nhiễu tín hiệu
Đối với môi trường công nghiệp, ưu tiên dùng cáp chống nhiễu, nối đất đúng kỹ thuật, tách riêng dây nguồn & dây tín hiệu.

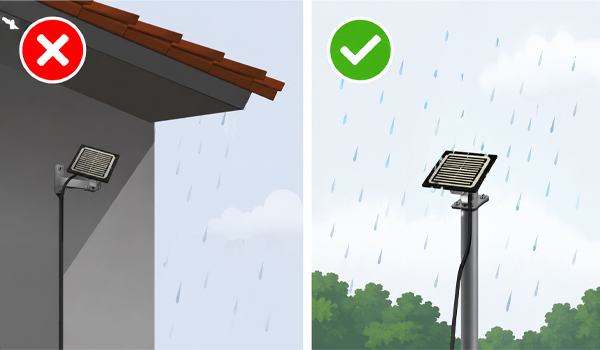

Lắp đặt đúng vị trí
Không lắp cảm biến dưới mái che, gần vòi nước & nơi dễ bị che khuất. Cảm biến cần được đặt ở vị trí thông thoáng để nhận biết mưa chính xác.
Hiệu chỉnh ngưỡng phát hiện
Một số cảm biến hiện đại có biến trở điều chỉnh độ nhạy. Do vậy, nên hiệu chỉnh phù hợp với điều kiện môi trường nhằm hạn chế sai sót do sương, hơi nước hoặc bụi bẩn.
Bảo trì định kỳ
Bề mặt cảm biến cần được vệ sinh thường xuyên để loại bỏ bụi bẩn, lá cây, cặn bám, giúp tăng độ chính xác khi phát hiện mưa.
>>> Xem thêm: Cảm biến mưa trong hệ thống SCADA và IoT hiện đại
Kết nối cảm biến mưa với PLC & Arduino không quá phức tạp nếu người dùng hiểu rõ nguyên lý hoạt động, chuẩn tín hiệu & cách đấu nối của thiết bị. Arduino là lựa chọn phù hợp cho các dự án học tập, nghiên cứu & IoT nhờ chi phí thấp, dễ lập trình. Trong khi đó, PLC đáp ứng tốt các yêu cầu của hệ thống công nghiệp với khả năng vận hành ổn định, độ bền cao & tích hợp dễ dàng với HMI, SCADA.
