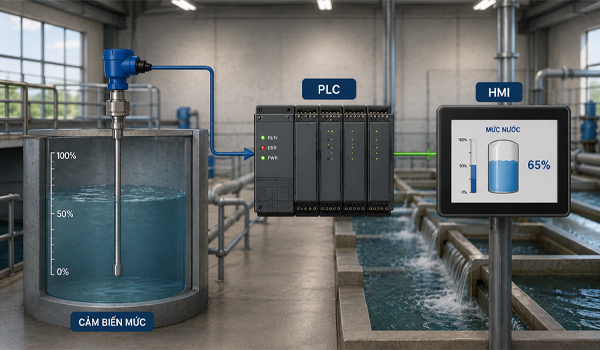

Hướng dẫn kết nối cảm biến mức với PLC và HMI từ A – Z
Th6
Trong các hệ thống tự động hoá công nghiệp hiện đại, để giám sát & kiểm soát mức chất lỏng/vật liệu trong bồn chứa một cách chính xác, hiệu quả, cảm biến mức thường được kết nối với PLC & HMI nhằm tạo nên một hệ thống giám sát tự động, trực quan & dễ vận hành. Kết nối cảm biến mức với PLC & HMI giúp doanh nghiệp theo dõi trạng thái bồn chứa theo thời gian thực, tự động điều khiển bơm & phát cảnh báo khi mức chất lỏng vượt ngưỡng cho phép. Trong bài viết hôm nay, ATPro sẽ hướng dẫn kết nối cảm biến mức với PLC và HMI chi tiết từ A – Z. Theo dõi ngay!
Cảm biến mức là gì?

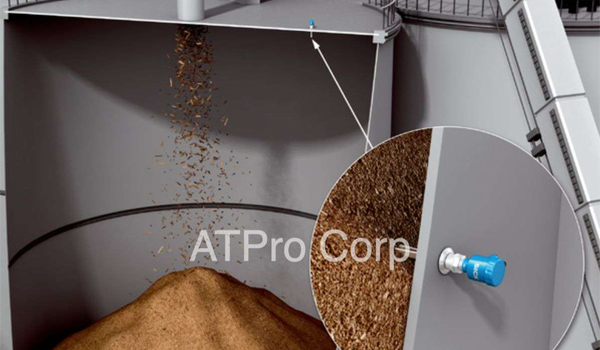

Cảm biến mức là một loại cảm biến công nghiệp chuyên dùng để đo lường/phát hiện mức của chất lỏng, chất rắn dạng hạt/bột bên trong bồn chứa, đường ống, silo,… Tuỳ thuộc vào yêu cầu ứng dụng mà tín hiệu đầu ra của cảm biến mức sẽ khác nhau, phổ biến gồm ON/OFF (Digital), 4 – 20mA, 0 – 10V, Ethernet công nghiệp, RS485, Modbus RTU.
Xem nhanh top 6 cảm biến đo mức tốt được nhiều người tin dùng tại ATPro
PLC & HMI trong hệ thống đo mức là gì?
PLC là gì?

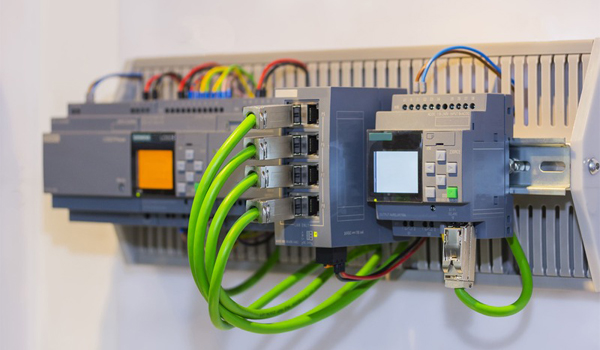

PLC (Programmable Logic Controller) là bộ điều khiển logic khả trình dùng để thu thập tín hiệu từ cảm biến & điều khiển các thiết bị như máy bơm, van điện từ, động cơ, còi báo động, đèn cảnh báo. PLC đóng vai trò trung tâm xử lý trong hệ thống tự động hoá.
HMI là gì?

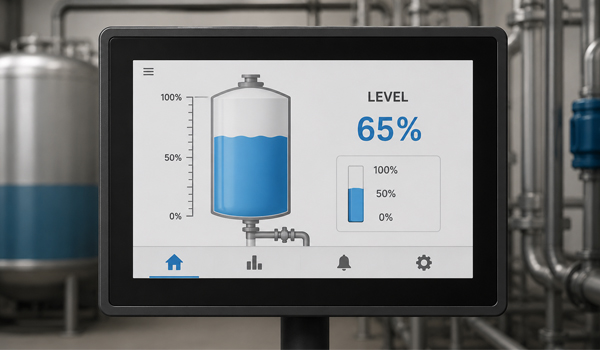

HMI (Human Machine Interface) là màn hình giao tiếp người – máy giúp hiển thị mức nước/nguyên liệu, giám sát trạng thái thiết bị, hiển thị cảnh báo, cài đặt ngưỡng điều khiển & theo dõi dữ liệu vận hành. Nhờ HMI, người vận hành có thể quan sát toàn bộ hệ thống một cách trực quan mà không cần truy cập trực PLC.
Lợi ích khi kết nối cảm biến mức với PLC & HMI
Tích hợp cảm biến mức với PLC & HMI mang lại nhiều lợi ích nổi bật, điển hình phải kể đến:
– Giám sát mức theo thời gian thực: người vận hành có thể theo dõi liên tục mức chất lỏng/vật liệu trong bồn chứa
– Tự động hoá quá trình vận hành: PLC có thể tự động bật/tắt bơm dựa trên tín hiệu từ cảm biến mức
– Cảnh báo sự cố kịp thời: khi mức nước quá cao/quá thấp, hệ thống sẽ phát tín hiệu cảnh báo trên HMI
– Giảm chi phí nhân công: hạn chế việc kiểm tra thủ công trực tiếp tại hiện trường, giúp tăng độ chính xác trong vận hành
– Nâng cao độ an toàn: ngăn ngừa hiện tượng tràn bồn/cạn bồn gây ảnh hưởng đến thiết bị & quy trình sản xuất
Hướng dẫn kết nối cảm biến mức với PLC và HMI chi tiết

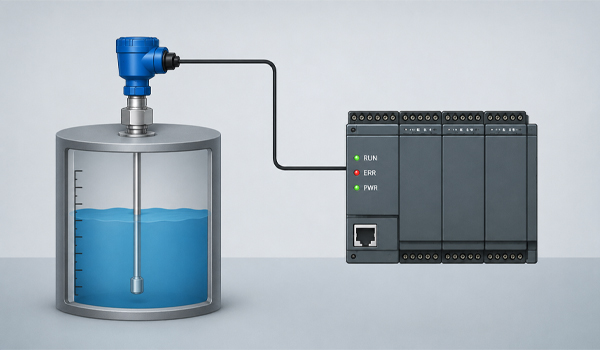

Kết nối cảm biến mức với PLC
Để kết nối cảm biến mức với PLC, bạn làm theo các bước hướng dẫn dưới đây:
Bước 1: Xác định loại cảm biến mức
Trước khi kết nối cảm biến với PLC, cần kiểm tra điện áp hoạt động, loại tín hiệu đầu ra, khoảng đo & sơ đồ chân kết nối. Những thông tin này thường được cung cấp trong tài liệu kỹ thuật của nhà sản xuất.
Bước 2: Cấp nguồn cho cảm biến mức
Các loại cảm biến mức công nghiệp thường sử dụng nguồn cấp 12VDC/24VDC, đảm bảo nguồn cấp ổn định để tránh sai số khi đo lường.
Bước 3: Đấu dây tín hiệu về PLC
– Đối với tín hiệu Digital: 24VDC => cảm biến => DI PLC
– Đối với tín hiệu 4 – 20mA: 24VDC+ => cảm biến => AI PLC+, AI PLC-
Bước 4: Kiểm tra tín hiệu đầu vào PLC
Sử dụng phần mềm lập trình PLC để kiểm tra trạng thái Input, giá trị Analog, tình trạng truyền thông. Nếu PLC nhận đúng dữ liệu => đấu nối thành công.

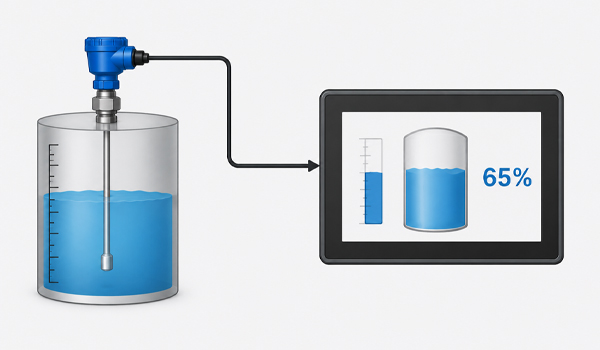

Kết nối cảm biến mức với HMI
Sau khi PLC nhận dữ liệu từ cảm biến mức, bước tiếp theo là truyền dữ liệu lên HMI.
Kết nối bằng Ethernet
Đây là phương pháp kết nối cảm biến mức với HMI phổ biến nhất hiện nay. Các bước thực hiện như sau:
– Kết nối PLC & HMI bằng cáp mạng
– Thiết lập địa chỉ IP
– Chọn đúng dòng PLC trong phần mềm HMI
– Tạo Tag dữ liệu
Kết nối bằng RS485
Trong các hệ thống nhỏ/PLC đời cũ, có thể sử dụng Modbus RTU, PPI, MPI.
Một số lưu ý quan trọng khi kết nối cảm biến mức với PLC & HMI
Để đảm bảo hệ thống hoạt động ổ định, bạn cần:
– Chống nhiễu tín hiệu: sử dụng cáp chống nhiễu, nối đất đúng kỹ thuật, đi dây tín hiệu tách biệt dây động lực
– Chọn đúng module PLC: tín hiệu Digital => Module DI, tín hiệu 4 – 20mA => Module AI, RS485 => Module truyền thống
– Hiệu chuẩn cảm biến: cần thực hiện định kỳ để đảm bảo độ chính xác trong đo lường
– Kiểm tra nguồn cấp: nguồn không ổn định có thể làm sai lệch dữ liệu/gây hỏng thiết bị
– Sao lưu chương trình PLC & HMI: giúp phục hồi nhanh khi xảy ra sự cố ngoài ý muốn
>>> Xem thêm: Ứng dụng cảm biến mức trong hệ thống SCADA và IoT hiện đại
Kết nối cảm biến mức với PLC & HMI là giải pháp quan trọng trong các hệ thống tự động hoá hiện đại, giúp giám sát & điều khiển mức chất lỏng/vật liệu một cách chính xác, liên tục & hiệu quả. Tuỳ theo loại cảm biến & yêu cầu ứng dụng, người dùng có thể lựa chọn phương thức kết nối tín hiệu Digital, Analog 4 – 20mA hoặc truyền thông Modbus RTU để tích hợp với PLC. Khi kết hợp cùng HMI, toàn bộ dữ liệu vận hành được hiển thị trực quan, hỗ trợ giám sát thời gian thực, cảnh báo sự cố & tối ưu hoá quy trình sản xuất.
