Hướng dẫn kết nối cảm biến pH với PLC và HMI chi tiết nhất
Th6
Ngày nay, để tự động hoá quá trình đo lường & điều khiển trong các hệ thống xử lý nước, sản xuất thực phẩm, dược phẩm, hoá chất, nuôi trồng thuỷ sản, cảm biến pH thường được kết nối với PLC & HMI nhằm thu thập dữ liệu, hiển thị thông số theo thời gian thực & điều khiển thiết bị một cách chính xác. Vậy làm thế nào để kết nối cảm biến pH với PLC & HMI đúng kỹ thuật? Trong nội dung bài viết hôm nay, ATPro sẽ hướng dẫn kết nối cảm biến pH với PLC và HMI chi tiết từng bước, giúp doanh nghiệp xây dựng hệ thống giám sát pH ổn định, chính xác, hiệu quả. Theo dõi ngay!
Tại sao cần kết nối cảm biến pH với PLC & HMI?
Trong các hệ thống công nghiệp hiện đại, kết nối cảm biến pH với PLC & HMI mang lại nhiều lợi ích vượt trội:
Giám sát pH theo thời gian thực
Khi cảm biến pH được kết nối với PLC & HMI, dữ liệu đo sẽ được cập nhật liên tục & hiển thị trực quan trên màn hình. Người vận hành có thể theo dõi giá trị pH mọi lúc mà không cần thực hiện các phép đo thủ công, từ đó phát hiện nhanh các biến động bất thường trong hệ thống.
Tự động điều khiển quy trình
PLC có khả năng xử lý dữ liệu từ cảm biến pH & đưa ra các lệnh điều khiển tự động. Khi giá trị pH vượt ngưỡng cài đặt, hệ thống có thể kích hoạt bơm định lượng hóa chất, đóng/mở van hoặc điều khiển các thiết bị liên quan nhằm đưa pH về mức mong muốn.
Lưu trữ, quản lý dữ liệu hiệu quả
Dữ liệu pH có thể được lưu trữ trong PLC, HMI hoặc hệ thống SCADA để phục vụ công tác thống kê, phân tích & truy xuất lịch sử vận hành.
Nâng cao độ chính xác, độ ổn định
Tự động thu thập & xử lý dữ liệu giúp hạn chế sai sót do thao tác thủ công. PLC xử lý tín hiệu với độ chính xác cao, trong khi HMI hiển thị dữ liệu rõ ràng, giúp người vận hành dễ dàng theo dõi & đưa ra quyết định chính xác hơn.
Xem nhanh top 6 cảm biến đo pH tốt được nhiều người tin dùng tại ATPro
Các thành phần cần chuẩn bị trước khi kết nối cảm biến pH với PLC & HMI
Để xây dựng hệ thống đo pH sử dụng PLC & HMI, cần chuẩn bị các thiết bị sau:
Cảm biến pH
Có thể lựa chọn các dòng cảm biến pH của BOQU, RIKA Sensor, Yokogawa, Emdress+Hauser, Hanna Instruments tùy theo yêu cầu ứng dụng & môi trường làm việc.
PLC
Một số dòng PLC phổ biến thường được dùng để kết nối với cảm biến pH là PLC Siemens S7-1200, PLC Siemens S7-1500, PLC Mitsubishi FX5U, PLC Delta DVP, PLC Omron CP1E. PLC cần có module Analog Input/cổng truyền thông phù hợp.
HMI
Các dòng màn hình HMI được sử dụng để hiển thị dữ liệu từ cảm biến gồm có Siemens KTP Series, Delta DOP Series, Weintek HMI, Mitsubishi GOT.
Nguồn cấp
Thông thường, nguồn 24VDC được dùng cho cả cảm biến, PLC & HMI.
Dây tín hiệu, phụ kiện
Chuẩn bị cáp tín hiệu chống nhiễu, bộ chống sét tín hiệu (nếu cần) & tủ điện điều khiển.

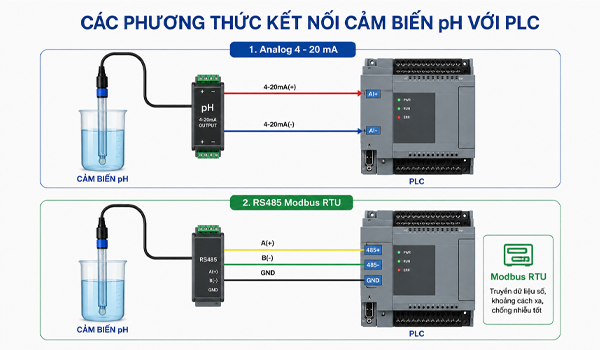

Các phương thức kết nối cảm biến pH với PLC phổ biến
Hiện nay, có 2 phương thức kết nối cảm biến pH với PLC phổ biến nhất là:
Kết nối Analog 4 – 20 mA
Đây là phương pháp kết nối được sử dụng rộng rãi trong công nghiệp.
– Nguyên lý hoạt động: PLC sẽ đọc giá trị dòng điện & quy đổi sang giá trị pH thực tế. Ví dụ như: pH = 0 (tương ứng 4mA), pH = 14 (tương ứng 20mA)
– Ưu điểm: dễ lắp đặt, chi phí thấp, chống nhiễu tốt, tương thích với hầu hết PLC
– Nhược điểm: chỉ truyền được giá trị đo, không truyền được các thông số chẩn đoán thiết bị
Kết nối RS485 Modbus RTU
Đây là phương thức kết nối truyền thông số, ngày càng phổ biến trong các hệ thống điều khiển hiện đại.
– Nguyên lý hoạt động: cảm biến pH gửi dữ liệu trực tiếp đến PLC qua giao thức Modbus RTU. Thông tin truyền gồm giá trị pH, nhiệt độ, trạng thái cảm biến, cảnh báo lỗi
– Ưu điểm: độ chính xác cao, truyền nhiều dữ liệu, khoảng cách truyền xa
– Nhược điểm: cần cấu hình truyền thông, yêu cầu PLC hỗ trợ RS485

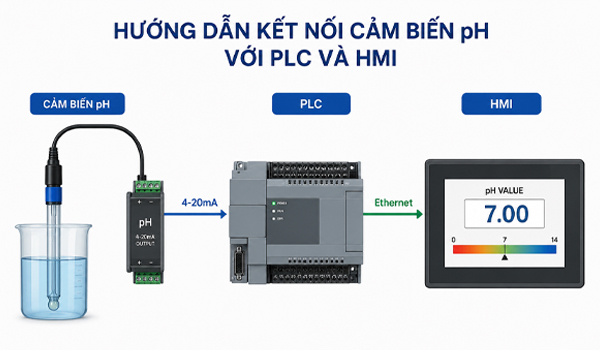

Hướng dẫn kết nối cảm biến pH với PLC và HMI chi tiết từng bước
Hướng dẫn kết nối cảm biến pH với PLC

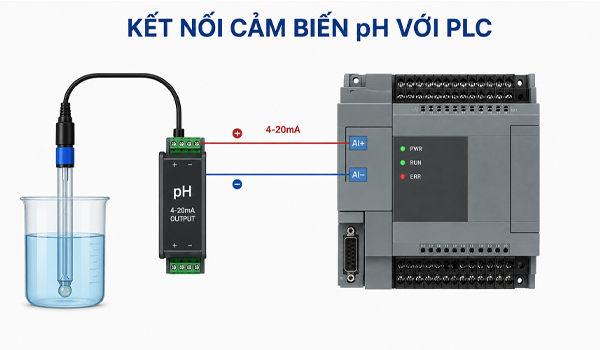

Kết nối cảm biến pH với PLC bằng tín hiệu 4 – 20mA
Bước 1: Kiểm tra sơ đồ đấu dây
Thông thường, cảm biến pH sẽ có V+, V-, OUT+, OUT-. Trong đó:
– V+, V- cấp nguồn 24VDC
– OUT+, OUT- xuất tín hiệu 4 – 20mA
Bước 2: Đấu dây vào PLC
Cảm biến pH -> PLC
– OUT+ -> AI+
– OUT- -> AI-
Nguồn 24VDC cấp cho cảm biến theo hướng dẫn của nhà sản xuất.
Bước 3: Cấu hình kênh Analog Input
Trong phần mềm PLC, chọn chế độ đọc dòng điện 4 – 20mA, chọn đúng kênh Analog Input & kiểm tra tín hiệu nhận được.
Bước 4: Scale giá trị pH
PLC cần chuyển đổi giá trị Analog sang giá trị pH thực. Sau khi Scale, PLC sẽ hiển thị đúng giá trị pH thực tế.
Kết nối cảm biến pH với PLC qua Modbus RS485
Bước 1: Kết nối truyền thông
Đấu dây: A+ -> A+, B- -> B- giữa cảm biến & PLC. Ưu tiên sử dụng cáp chống nhiễu chuyên dụng RS485.
Bước 2: Thiết lập thông số truyền thông
Cài đặt Baud Rate, Data Bit, Stop Bit, Parity, Slave ID. Thông số trên cảm biến & PLC phải giống nhau.
Bước 3: Xác định thanh ghi Modbus
Mỗi cảm biến sẽ có bảng địa chỉ thanh ghi riêng. Ví dụ như 0001 => giá trị pH, 0002 => nhiệt độ, 0003 => trạng thái cảm biến. Thông tin này được cung cấp trong tài liệu kỹ thuật của nhà sản xuất.
Bước 4: Lập trình PLC
PLC thực hiện gửi lệnh đọc Modbus, nhận dữ liệu từ cảm biến & chuyển đổi dữ liệu thành giá trị thực. Sau đó, đưa dữ liệu lên HMI.

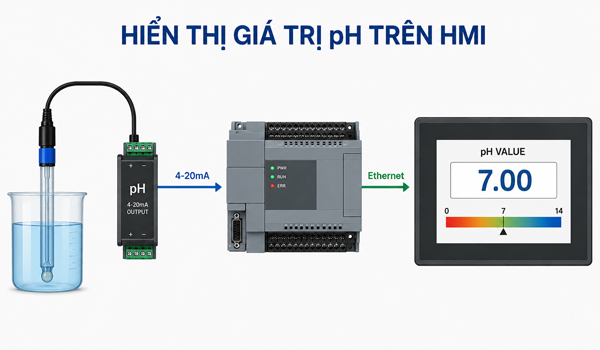

Hướng dẫn hiển thị giá trị pH trên HMI
Sau khi PLC nhận dữ liệu từ cảm biến, bước tiếp theo là xây dựng giao diện giám sát trên HMI.
Hiển thị giá trị pH
Tạo đối tượng Numeric Display để hiển thị pH hiện tại, nhiệt độ nước & trạng thái hoạt động.
Thiết lập cảnh báo
Có thể cấu hình:
– Cảnh báo pH thấp: ví dụ khi pH < 6 => HMI hiển thị màu đỏ/bật còi báo động
– Cảnh báo pH cao: ví dụ khi pH > 9 => kích hoạt đèn cảnh báo/gửi thông báo cho người vận hành
Hiển thị biểu đồ Trend
Biểu đồ giúp theo dõi biến động pH theo thời gian, hiệu quả xử lý nước & tình trạng vận hành hệ thống.
>>> Xem thêm: Khám phá top thương hiệu cảm biến pH uy tín được tin dùng hiện nay
Kết nối cảm biến pH với PLC & HMI là giải pháp hiện đại giúp tự động hoá quá trình giám sát & kiểm soát độ pH trong các hệ thống công nghiệp. Thông qua tín hiệu Analog 4 – 20mA/giao thức Modbus RS485, dữ liệu pH được truyền liên tục đến PLC để xử lý & hiển trị trực quan trên HMI.
