Các loại bảng LED kết nối Modbus TCP, Modbus RTU

Các loại bảng LED kết nối Modbus TCP, Modbus RTU

Trong bối cảnh Công nghiệp 4.0 ngày nay, việc tích hợp các loại bảng LED kết nối Modbus TCP, Modbus RTU là một giải pháp hiện đại, được rất nhiều doanh nghiệp sản xuất quan tâm. Công nghệ này đã mở ra nhiều cánh cửa tiềm năng và lợi ích to lớn. Các loại bảng LED này không chỉ là những phương tiện hiển thị thông tin. Mà còn là công cụ quản lý thông minh, mang lại nhiều lợi ích quan trọng. Bài viết sau đây sẽ tổng hợp các loại bảng LED kết nối Modbus TCP, Modbus RTU được sản xuất bởi thương hiệu ATPro Corp.

Bảng LED công nghiệp kết nối Modbus TCP, Modbus RTU

  • Với giao thức Modbus RTU là một giao thức mở, sử dụng đường truyền vật lý RS-232 hoặc RS485 và mô hình dạng Master-Slave. Modbus RTU được sử dụng rộng rãi trong nhiều lĩnh vực như BMS, tự động hóa, công nghiệp, điện lực,….
  • Còn Modbus Modbus-TCP/IP là giao thức Modbus được sử dụng trên đường truyền Ethernet, sử dụng mô hình TCP/IP để truyền thông.

Phân biệt cơ bản giữa MODBUS RTU và MODBUS TCP là Modbus TCP chạy ở cổng vật lý Ethernet còn Modbus RTU thì chạy ở cổng vật lý serial nối tiếp (RS232 hoặc RS485).

Không chỉ mang lại sự ổn định mà còn đáp ứng được độ tin cậy và linh hoạt. Đặc biệt, tính năng kết nối với PLC và các thiết bị công nghiệp khác, bảng led trở thành một phần quan trọng trong hệ thống tự động hóa công nghiệp. Các bảng LED tích hợp Modbus TCP thường dễ dàng tích hợp vào hạ tầng mạng Ethernet hiện tại và mang lại khả năng quản lý từ xa và tích hợp linh hoạt trong các hệ thống tự động hóa công nghiệp. Còn bảng LED tích hợp Modbus RTU thường sử dụng cổng serial như RS232 hoặc RS485 để kết nối với các thiết bị trong hệ thống. Cả hai loại bảng LED tích hợp Modbus RTU và Modbus TCP đều đáp ứng được các yêu cầu của môi trường công nghiệp.

Tham khảo: Các loại bảng led giám sát năng suất sản xuất tại nhà máy.

Tổng hợp các loại bảng LED kết nối Modbus TCP, Modbus RTU của thương hiệu ATPro Corp

Bảng điện tử công nghiệp kích thước lớn theo dõi năng suất tại nhà máy

Các loại bảng LED kết nối Modbus TCP, Modbus RTU

Bảng led có kích thước lớn 125cmx230cmx10cm. Nội dung hiển thị bằng LED ma trận P5 full màu (phần nội dung chữ và số thay đổi được hoàn toàn). Kết hợp phần mềm giám sát nhập liệu nội dung hiển thị ra bảng LED. Lưu trữ dữ liệu nhập vào CSDL MySQL. Xuất báo cáo ra file excel theo thời gian (ngày, tháng, năm)

Nội dung bảng điện tử hiển thị:
– Ngày đêm, hiển thị cố định.
– Trưởng ca nhập nội dung từ phần mềm đưa xuống hiển thị tùy ý.
– Sản lượng mục tiêu, sản lượng thực tế: nhập từ phần mềm trên máy tính đưa xuống hiển thị. Khi số thực tế bằng hoặc lớn hơn mục tiêu sẽ sáng màu xanh lá. Ngược lại sáng màu đỏ.
– Kết quả thực tế: tự động hiển thị, khi thực tế >= mục tiêu hiển thị chữ “đạt”, ngược lại hiển thị chữ “không đạt”
– Sản lượng mục tiêu tháng, sản lượng thực tế tháng: nhập từ phần mềm trên máy tính đưa xuống hiển thị. Khi số thực tế bằng hoặc lớn hơn mục tiêu sẽ sáng màu xanh lá. Ngược lại sáng màu đỏ.
– Tỷ lệ hoàn thành tháng: tự động tính toán hiển thị theo công thức = (thực tế trong tháng/mục tiêu trong tháng)*100.

Bảng điện tử hiển thị 3 số

Bảng led hiển thị Modbus RTU RS485

Loại bảng led này có kích thước bảng 21cm x 69cm x5cm, hiển thị 1 mặt. Có chức năng hiển thị 3 số bằng LED 7 đoạn với kích thước là 9cm x12cm, màu đỏ. Bảng led kết nối với PLC của khách chuẩn giao thức Modbus RTU – RS485. Giúp truyền thông tin dữ liệu nhanh tốc độ cao và ổn định. Thiết bị này còn trang bị đèn báo 24VDC, màu đỏ, phi 22 gắn lên mặt mica, đưa ra ngõ domino để kết nối với PLC của khách tự điều khiển.

Bảng điện tử hiển thị năng suất kích thước lớn



Bảng hiển thị 1 mặt, có kích thước 105cm x 125cm x 9.5cm. Số hiển thị bằng LED 7 đoạn có kích thước 5cm x7cm, màu đỏ. Module matrix hiển thị kích thước là 16cmx32cm.

Nguồn cấp 220VDC giúp tối ưu hóa tích hợp trong hệ thống tự động hóa. Có cổng truyền thông RS485 Modbus RTU kết nối với PLC nhận giá trị hiển thị toàn bộ dữ liệu từ PLC gửi xuống. Bảng led có kích thước lớn hiển thị rõ nét kể cả trong điều môi trường ánh sáng yếu, giúp dễ dàng quan sát.

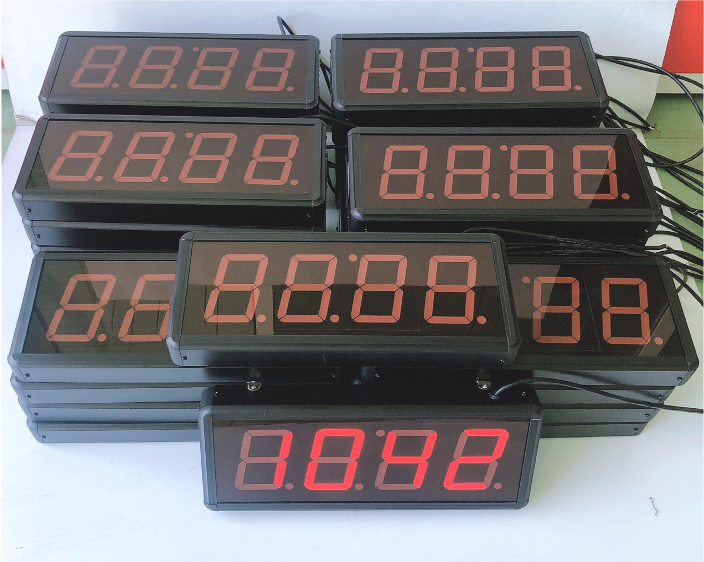

Đồng hồ led đồng bộ thời gian

Mẫu đồng hồ led đồng bộ thời gian kết nối giao thức truyền thông NTP/ Modbus TCP/IP. Giúp đồng hồ LED duy trì thời gian chính xác và đồng đều, đồng bộ với một nguồn thời gian chính xác trên mạng. Kết hợp với giao thức Modbus, đồng hồ LED được quản lý từ xa và theo dõi thông tin về thời gian, hiển thị, và trạng thái hoạt động. Tại ATPro chúng tôi cung cấp  mẫu đồng hồ led đồng bộ thời gian loại 4 số, 6 số,… (tuỳ theo yêu cầu của khách).

Bảng led giám sát năng suất

Mẫu bảng led giám sát năng suất tại nhà máy, với thiết kế 2 mặt, hiển thị giá trị “Target”, “Actual”, “Repair”, “NG”, “Monthly Result”. Kích thước bảng hiển thị 60W x 80H x 7D cm, nội dung hiển thị bằng LED 7 rõ nét. Hỗ trợ Modbus RTU – RS485 Slave mang lại tính linh hoạt và tích hợp trong hệ thống tự động hóa, giúp cải thiện quá trình giám sát và điều khiển trong môi trường công nghiệp.

Bảng điện tử led matrix P5

Bảng led được thiết kế hiển thị 2 mặt, với kích thước :71cm x71cm x 9cm. Cho phép hiển thị thông tin cùng lúc từ cả hai hướng, tối ưu hóa khả năng quan sát trong các môi trường đòi hỏi sự linh hoạt. Nội dung hiển thị nhận tín hiệu từ PLC thông qua modbus RTU RS485. Đảm bảo sự đồng bộ và chính xác trong việc hiển thị thông tin từ hệ thống. Bảng led sử dụng nguồn cấp 5V- 40A.

Bảng led hiển thị độ mặn

BẢNG LED CÔNG NGHIỆP

Với loại bảng led hiển thị độ mặn được thiết kế phù hợp với mục đích sử dụng ngoài trời. Sử dụng vật liệu hợp kim nhôm khung bảng LED để đảm bảo độ bền, chống ăn mòn trong môi trường độ mặn. Kích thước bảng led 44cm x 64cm x 9.5cm hiển thị 1 mặt. Số lớn ​​sử dụng led đúc kích thước 9cmx16cm, số nhỏ kích thước 3cmx4cm, kín bụi kín nước để được hoàn toàn ngoài trời. Bảng led sử dụng cổng truyền thông RS485 modbus RTU nhận giá trị hiển thị độ mặn từ PLC qua truyền thông. Bảng led có công suất tiêu thụ tối đa 25W/h tiết kiệm điện năng.

Bảng điện tử công nghiệp đọc tín hiệu từ bộ điều khiển autonics

BẢNG ĐIỆN TỬ LED CÔNG NGHIỆP

Bảng LED có thể hiển thị thông tin từ bộ điều khiển Autonics như dữ liệu thời gian thực, giúp theo dõi quy trình một cách chính xác. Bảng led có kích thước 60cm x 100cm x 7cm, số hiển thị LED đúc module 20inch kích thước 27cmx50.8cm, màu đỏ. Bảng led hiển thị 3 số nguyên, không hiển thị số lẻ. Cổng truyền thông RS485 Modbus RTU cung cấp khả năng kết nối với bộ điều khiển Autonics và các thiết bị khác trong hệ thống một cách dễ dàng và hiệu quả.

Đặc điểm nổi bật của các loại bảng LED kết nối Modbus TCP, Modbus RTU

Bảng led kết nối PLC, máy tính, biến tần qua truyền thông Modbus TCP, Modbus RTU đã góp phần hiện đại hoá trong quá trình quản lý, theo dõi, giám sát. Điều này tạo điều kiện cho việc truyền thông dữ liệu hiệu quả và liên kết các thiết bị trong hệ thống. Đáp ứng được các tiêu chuẩn như:

  • Kết nối truyền thông ổn định;
  • Mọi dữ liệu được thu thập nhanh chóng;
  • Nội dung hiển thị rõ ràng (trong mọi điều kiện ánh sáng), hiển thị nhanh chóng và chính xác;
  • Bảng led hoạt động tốt trong mọi điều kiện môi trường khác nhau (kể cả các môi trường khắc nghiệt ).
  • Tuổi thọ của bảng led cao;
  • Lắp đặt bảng led nhanh chóng, cách sử dụng đơn giản.
  • Các bảng LED kết nối Modbus thích hợp cho nhiều ứng dụng trong lĩnh vực sản xuất, vận hành, giao thông vận tải, và nhiều lĩnh vực công nghiệp khác.

Đặc biệt, bảng led được thiết kế dựa theo yêu cầu của từng khách hàng hàng. Không giới hạn kích thước, nội dung hiển thị (cả chữ hoặc số) và số lượng bảng led trong hệ thống.

ATPro Corp địa chỉ uy tín chuyên sản xuất các loại bảng led công nghiệp theo yêu cầu

Hơn 13 năm kinh nghiệm trong ngành, ATPro Corp tự hào là một trong những địa chỉ hàng đầu trong lĩnh vực tự động hoá. Với đa dạng các dòng sản phẩm từ bảng led đo nhiệt độ độ ẩm, bảng led truyền thông công nghiệp, bảng led năng suất, bảng led đếm sản phẩm,…Đến các hệ thống SCADA và phần mềm ATSCADA như quản lý năng suất sản xuất, giám sát năng lượng, quan trắc môi trường, xếp hàng tự động,… Các sản phẩm được đáp ứng tốt dựa theo nhu cầu của từng khách hàng.

Các loại bảng led được chúng tôi thiết kế và tự sản xuất không qua trung gian. Đảm bảo uy tín, chất lượng, giá rẻ cạnh tranh nhất thị trường, chính sách bảo hành dài hạn, hỗ trợ kỹ thuật trong thời gian sử dụng. Với đội ngũ kỹ sư và chuyên gia có trình độ chuyên môn cao luôn sẵn lòng đáp ứng mọi thách thức kỹ thuật và thiết kế. Luôn mang đến các giải pháp có hiệu suất cao, đáp ứng mọi yêu cầu về độ bền của môi trường công nghiệp khắc nghiệt.

Hãy liên hệ ngay số hotline của ATPro Corp để được hỗ trợ tư vấn nhanh chóng bạn nhé.
