Cách Kiểm Tra Cảm Biến Nhiệt Độ Nước Làm Mát Bằng Đồng Hồ Vạn Năng
Th10
Cảm biến nhiệt độ nước làm mát đóng vai trò quan trọng trong việc giám sát và duy trì nhiệt độ hoạt động ổn định cho động cơ xe. Thiết bị này giúp hệ thống điều khiển trung tâm nhận biết được tình trạng làm mát. Từ đó điều chỉnh hoạt động của quạt, nhiên liệu và các bộ phận liên quan. Cảm biến giảm độ chính xác sau một thời gian dài sử dụng, việc kiểm tra định kỳ là rất cần thiết. ATPro Corp sẽ hướng dẫn chi tiết cách kiểm tra cảm biến nhiệt độ nước làm mát một cách chính xác và hiệu quả.
Tìm hiểu thiết bị cảm biến nhiệt độ nước làm mát
Cảm biến nhiệt độ nước làm mát (còn được gọi là cảm biến ECT hoặc ECTS) là thiết bị có nhiệm vụ theo dõi và đo lường nhiệt độ của dung dịch làm mát trong động cơ. Dữ liệu từ cảm biến này được gửi về bộ điều khiển trung tâm (ECU) để điều chỉnh quá trình phun nhiên liệu, đánh lửa và làm mát. Nhằm giúp cho động cơ hoạt động ổn định và tiết kiệm nhiên liệu hơn.

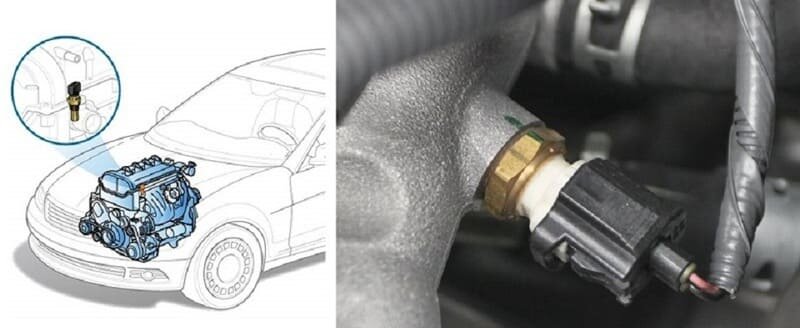

Thông thường, cảm biến nhiệt độ nước làm mát được lắp ở thân máy hoặc gần họng nước làm mát, vị trí giúp đo chính xác nhiệt độ thực tế của dung dịch. Ở một số dòng xe hiện đại, nhà sản xuất còn trang bị thêm cảm biến phụ đặt ở đầu ra của van hằng nhiệt hoặc két nước. Hỗ trợ việc giám sát quá trình hoạt động của hệ thống làm mát một cách toàn diện hơn.
Cấu tạo của bộ cảm biến nhiệt độ nước làm mát
Cấu tạo của cảm biến nhiệt độ nước làm mát gồm một điện trở có hệ số nhiệt điện trở âm (NTC). Nghĩa là khi nhiệt độ của nước làm mát tăng lên, điện trở của cảm biến sẽ giảm xuống và ngược lại, khi nhiệt độ giảm thì điện trở tăng.
Sự thay đổi này giúp cảm biến gửi tín hiệu chính xác về nhiệt độ nước làm mát cho bộ điều khiển trung tâm (ECU). Thông thường, cảm biến có 2 chân kết nối: một chân tín hiệu (THW) truyền dữ liệu và một chân mass (E2) làm điểm nối đất. Giúp các mạch hoạt động ổn định và chính xác.
Nguyên lý hoạt động của bộ cảm biến nhiệt độ nước làm mát
Cảm biến nhiệt độ nước làm mát thường hoạt động dựa trên sự thay đổi giá trị điện trở theo nhiệt độ. Khi nhiệt độ của dung dịch làm mát thấp, điện trở của cảm biến sẽ tăng cao. Và ngược lại, khi nhiệt độ tăng, điện trở sẽ giảm.

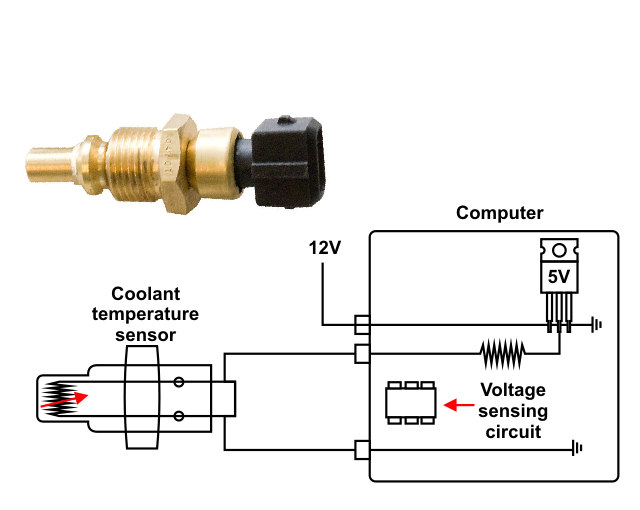

Trong quá trình hoạt động, ECU (bộ điều khiển trung tâm) gửi điện áp từ bộ ổn áp qua điện trở giới hạn dòng đến cảm biến rồi trở về ECU và ra mass. Cảm biến được nối song song với bộ chuyển đổi tín hiệu tương tự – số (A/D). Khi nước làm mát còn lạnh, điện trở của cảm biến lớn, dẫn đến điện áp giữa hai đầu bộ chuyển đổi A/D cao. Tín hiệu này được chuyển thành chuỗi xung vuông gửi về ECU, giúp ECU nhận biết động cơ đang ở trạng thái nguội và tự động tăng lượng phun nhiên liệu, đồng thời điều chỉnh góc đánh lửa sớm để hỗ trợ khởi động.
Ngược lại, khi nhiệt độ nước làm mát tăng, điện trở cảm biến giảm khiến điện áp đầu ra thấp. ECU nhận biết động cơ đang nóng và thực hiện giảm lượng phun nhiên liệu, điều chỉnh lại góc đánh lửa để đảm bảo động cơ hoạt động ổn định, tiết kiệm và tránh quá nhiệt.
Hướng dẫn cách kiểm tra cảm biến nhiệt độ nước làm mát bằng đồng hồ vạn năng
Cách kiểm tra cảm biến nhiệt độ nước làm mát bằng đồng hồ vạn năng được thực hiện khá đơn giản nhưng đòi hỏi sự cẩn thận để đảm bảo kết quả chính xác.
Bước 1: Trước tiên, cần xác định giá trị điện trở tiêu chuẩn của cảm biến theo thông số mà nhà sản xuất cung cấp, từ đó làm căn cứ so sánh.
Bước 2: Chỉnh đồng hồ vạn năng về chế độ đo điện trở (Ω).

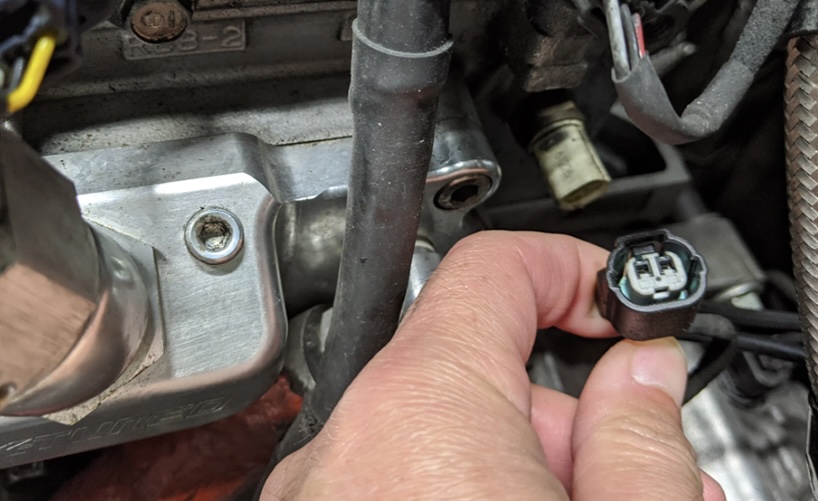

Bước 3: Dùng hai que đo của đồng hồ chạm vào hai chân của cảm biến. Do cảm biến nhiệt độ nước làm mát không phân cực nên bạn có thể đo ở bất kỳ chiều nào.

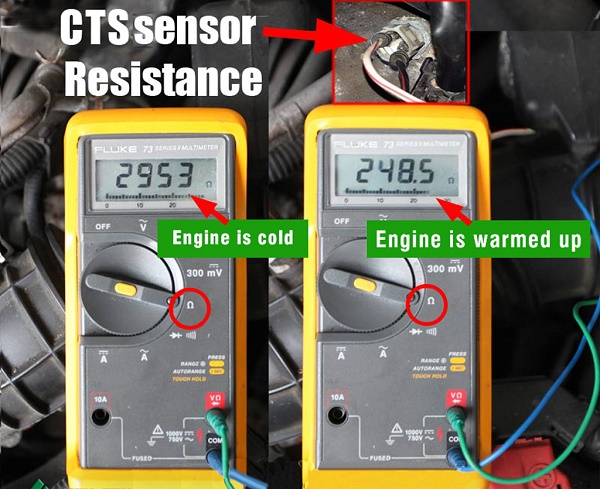

Bước 4: Thực hiện đo trong hai điều kiện: khi cảm biến được đặt trong nước lạnh, điện trở thường nằm trong khoảng 4,8 – 6,6 Ω. Sau đó, làm nóng cảm biến (có thể dùng bật lửa hơ nhẹ), giá trị điện trở sẽ giảm còn khoảng 0,2 – 0,3 Ω. Nếu kết quả đo lệch quá nhiều so với các giá trị này, cảm biến đã bị hư hỏng và cần được thay thế để đảm bảo động cơ hoạt động ổn định.
Xem thêm: Cảm Biến Oxy Là Gì? Cách Kiểm Tra Cảm Biến Oxy Sống Hay Chết Hiệu Quả
Nếu bạn đang tìm kiếm cách kiểm tra cảm biến nhiệt độ nước làm mát bằng đồng hồ vạn năng chính xác và đáng tin cậy. Thì việc hiểu rõ về cảm biến nhiệt độ nước làm mát là điều không thể bỏ qua. Thiết bị này giúp xác định tình trạng hoạt động của hệ thống làm mát, hỗ trợ chẩn đoán sớm các sự cố liên quan đến động cơ. Khi được kiểm tra đúng cách, cảm biến sẽ đảm bảo cung cấp dữ liệu chính xác cho ECU, giúp xe vận hành ổn định, tiết kiệm nhiên liệu và kéo dài tuổi thọ động cơ.
