Cảm biến gió trong hệ thống điều khiển tòa nhà BMS, tìm hiểu ngay
Th5
Cảm biến gió trong hệ thống điều khiển tòa nhà BMS đóng vai trò quan trọng trong việc theo dõi điều kiện môi trường, hỗ trợ điều khiển hệ thống thông gió, điều hòa không khí và các thiết bị cơ điện liên quan. Nhờ khả năng đo tốc độ và hướng gió chính xác, thiết bị này giúp nâng cao hiệu quả vận hành, tiết kiệm năng lượng và đảm bảo an toàn cho toàn bộ công trình.

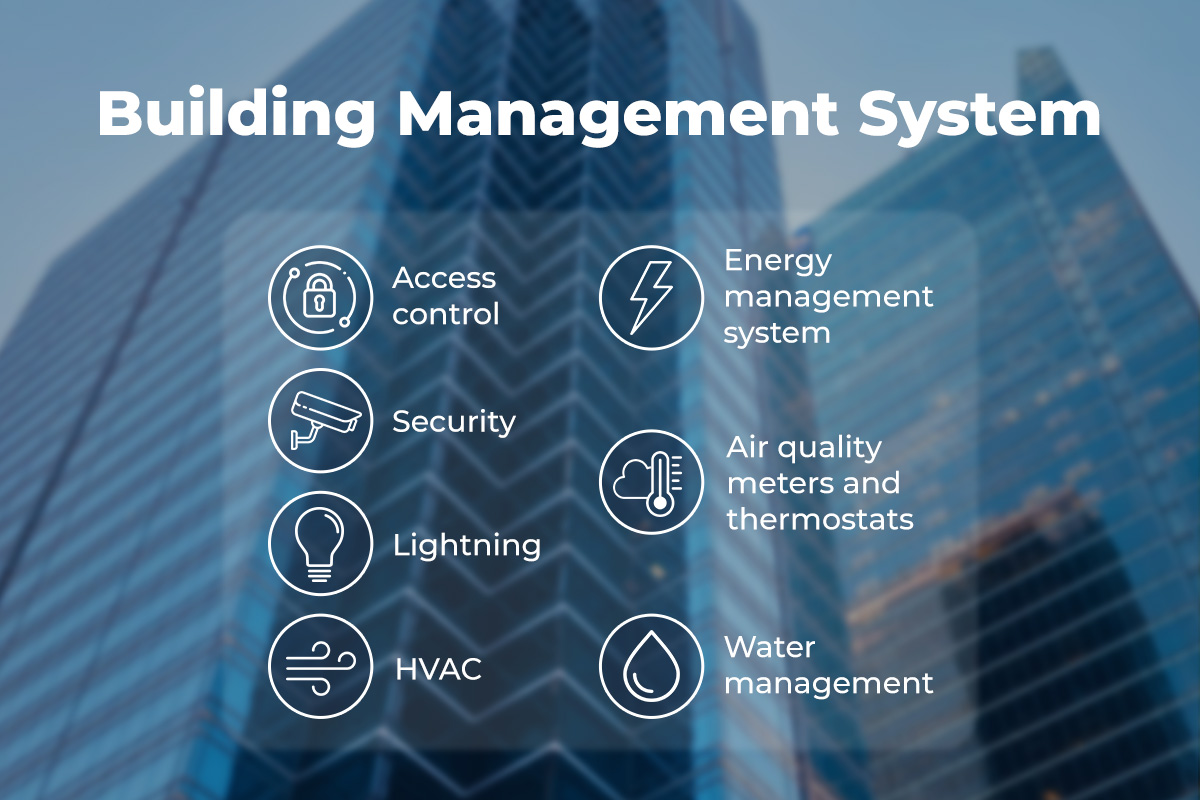

Tổng quan hệ thống BMS (Building Management System)
Khái niệm
BMS là hệ thống quản lý tòa nhà thông minh được sử dụng để giám sát, điều khiển và tối ưu hóa hoạt động của các hệ thống kỹ thuật trong công trình. Được xem là “trung tâm điều hành” giúp các thiết bị cơ điện hoạt động đồng bộ, ổn định và tiết kiệm năng lượng hơn.
Trong các tòa nhà hiện đại như trung tâm thương mại, khách sạn, bệnh viện, nhà máy hay cao ốc văn phòng. BMS đóng vai trò quan trọng trong việc tự động hóa quá trình vận hành. Hệ thống cho phép người quản lý theo dõi trạng thái thiết bị theo thời gian thực, xử lý cảnh báo sự cố nhanh chóng và tối ưu hiệu suất sử dụng năng lượng.
Xem nhanh top 6 cảm biến gió tốt được nhiều người tin dùng tại ATPro

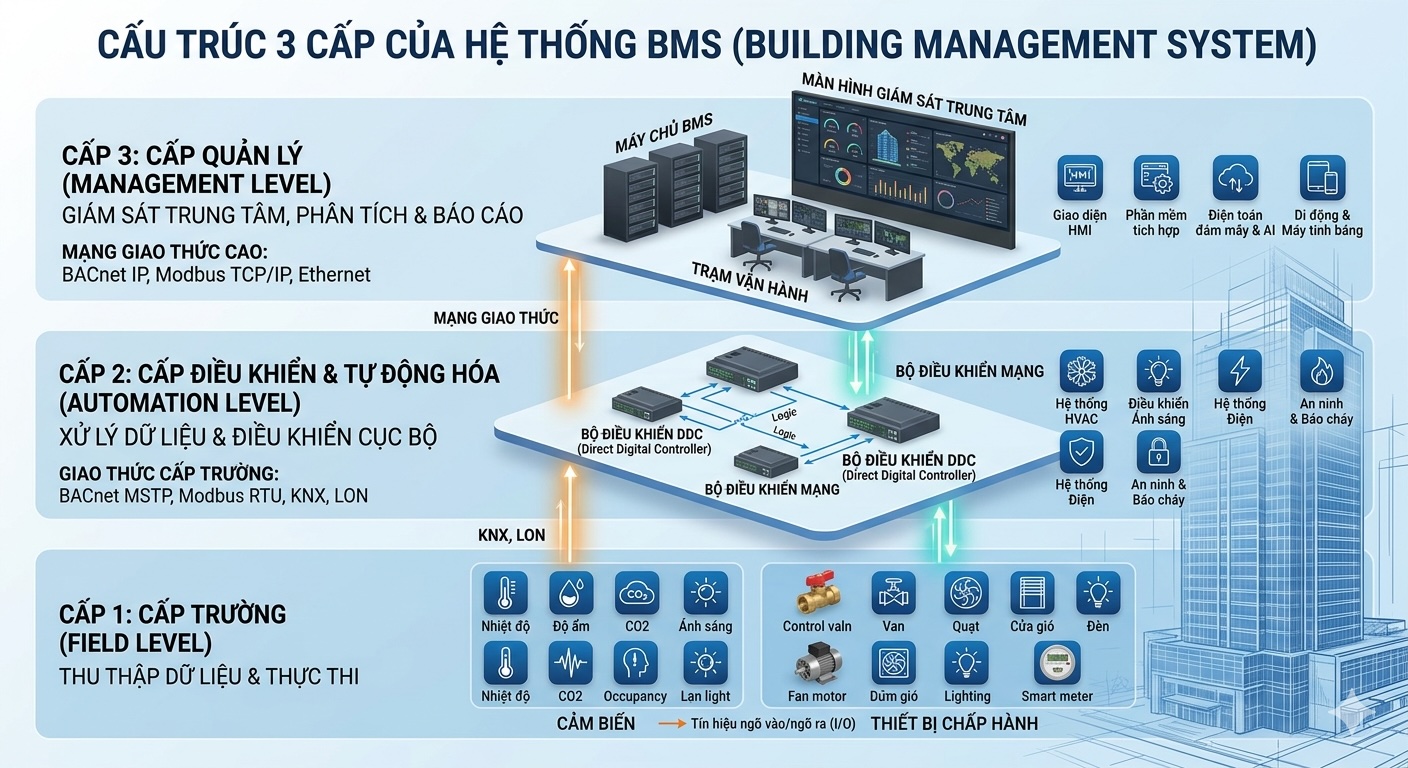

Cấu trúc 3 cấp của hệ thống BMS
Một hệ thống BMS tiêu chuẩn thường được xây dựng theo mô hình 3 cấp nhằm đảm bảo khả năng giám sát và điều khiển hiệu quả.
Cấp chấp hành (Sensor / Actuator)
Đây là lớp thiết bị tiếp xúc trực tiếp với môi trường và hệ thống cơ điện trong tòa nhà. Bao gồm:
- Các loại cảm biến: cảm biến nhiệt độ, độ ẩm, áp suất, cảm biến gió, cảm biến CO2, cảm biến lưu lượng…
- Thiết bị chấp hành: van điện, motor, quạt, relay, biến tần…
Các cảm biến có nhiệm vụ thu thập dữ liệu thực tế từ môi trường, trong khi thiết bị chấp hành thực hiện lệnh điều khiển từ hệ thống trung tâm.
Cấp điều khiển (DDC / Controller)
Đây là bộ não xử lý dữ liệu của hệ thống BMS. Bộ điều khiển DDC (Direct Digital Controller) nhận tín hiệu từ cảm biến, phân tích dữ liệu và đưa ra lệnh điều khiển phù hợp cho các thiết bị chấp hành.
Cấp quản lý (Server / Workstation)
Đây là cấp cao nhất trong hệ thống BMS, bao gồm máy chủ, phần mềm giám sát và giao diện điều hành trung tâm. Người quản lý sẽ:
- Theo dõi trạng thái toàn bộ các thiết bị theo thời gian thực.
- Điều khiển hệ thống từ xa.
- Xem biểu đồ dữ liệu, lịch sử quá trình vận hành.
- Nhận cảnh báo sự cố nhanh chóng và lập báo cáo quản lý năng lượng.
Cấp quản lý tối ưu hóa toàn bộ hoạt động của tòa nhà thông qua dữ liệu tập trung và khả năng phân tích thông minh.
Vai trò của cảm biến gió trong hệ thống điều khiển tòa nhà BMS
Trong hệ thống quản lý tòa nhà thông minh BMS, cảm biến gió giám sát và điều khiển lưu lượng không khí của các hệ thống HVAC, thông gió và điều áp. Thiết bị này giúp hệ thống vận hành ổn định, tối ưu hiệu suất năng lượng và đảm bảo chất lượng môi trường bên trong tòa nhà.
Giám sát hệ thống HVAC
- Kiểm soát lưu lượng gió cấp và hồi: Cảm biến gió giúp đo lưu lượng không khí cấp vào và hồi về trong hệ thống HVAC. Dữ liệu này giúp duy trì sự cân bằng áp suất và đảm bảo phân phối không khí đồng đều đến các khu vực trong tòa nhà.
- Tối ưu hiệu suất điều hòa không khí: Thông qua dữ liệu từ cảm biến gió, BMS điều chỉnh tốc độ quạt, lưu lượng khí và công suất điều hòa. Phù hợp với nhu cầu thực tế, từ đó nâng cao hiệu quả làm mát và giảm hao phí năng lượng.
- Đảm bảo chất lượng không khí trong nhà: Việc giám sát lưu lượng gió liên tục. Duy trì môi trường không khí ổn định, hạn chế tình trạng thiếu oxy, tích tụ bụi hoặc khí độc trong không gian kín.
Điều khiển hệ thống thông gió tự động:
Trong các tòa nhà hiện đại, hệ thống thông gió cần hoạt động linh hoạt theo mật độ người sử dụng và điều kiện môi trường thực tế.
- Tự động tăng giảm quạt thông gió theo nhu cầu thực tế: Khi lưu lượng gió thay đổi hoặc chất lượng không khí suy giảm. Cảm biến sẽ gửi tín hiệu về bộ điều khiển để tự động điều chỉnh tốc độ quạt phù hợp.
- Kiểm soát khí tươi trong tòa nhà: Cảm biến gió giúp kiểm soát lượng khí tươi cấp vào các khu vực như văn phòng, trung tâm thương mại hoặc tầng hầm. Điều này đảm bảo môi trường luôn thông thoáng và dễ chịu.
Hỗ trợ tiết kiệm năng lượng
Một trong những lợi ích lớn của cảm biến gió trong BMS là khả năng tối ưu tiêu thụ điện năng cho hệ thống HVAC và thông gió.
- Giảm tiêu hao điện năng cho hệ thống HVAC: Thay vì vận hành ở công suất cố định. Hệ thống tự động điều chỉnh theo dữ liệu thực tế từ cảm biến gió, giúp giảm đáng kể lượng điện tiêu thụ.
- Điều khiển quạt theo tải thực tế: Quạt thông gió và quạt AHU thay đổi tốc độ dựa trên nhu cầu sử dụng thực tế. Thay vì hoạt động liên tục ở mức tối đa, giúp tăng tuổi thọ thiết bị và giảm chi phí vận hành.
Tăng độ an toàn cho tòa nhà
- Kiểm soát áp suất cầu thang thoát hiểm: Trong trường hợp xảy ra cháy, hệ thống điều áp cầu thang cần duy trì áp suất dương để ngăn khói lan vào lối thoát hiểm. Cảm biến gió giúp theo dõi và điều chỉnh lưu lượng khí phù hợp.
- Hỗ trợ hệ thống hút khói PCCC: Cảm biến giúp kiểm soát hiệu quả hoạt động của quạt hút khói, đảm bảo khả năng loại bỏ khói nhanh chóng khi xảy ra sự cố.
- Cảnh báo bất thường lưu lượng gió: Khi phát hiện lưu lượng gió quá thấp, quá cao hoặc mất lưu thông khí. Hệ thống BMS sẽ phát cảnh báo để kỹ thuật viên kiểm tra và xử lý kịp thời.
Giám sát môi trường và chất lượng không khí
Kiểm soát lưu thông không khí: Cảm biến gió giúp không khí luôn được lưu thông hợp lý giữa các khu vực, hạn chế tình trạng ngột ngạt hoặc tích tụ khí độc.
Kết hợp cảm biến CO2, nhiệt độ và độ ẩm: Trong hệ thống BMS, cảm biến gió thường được tích hợp cùng các cảm biến môi trường. Để xây dựng giải pháp giám sát không khí toàn diện. Dữ liệu tổng hợp giúp hệ thống tự động điều chỉnh điều hòa và thông gió. Nhằm tạo môi trường làm việc, sinh hoạt tối ưu cho người dùng.
Các loại cảm biến gió thường dùng trong BMS
Thiết bị cảm biến tốc độ gió dạng cánh quạt
Cảm biến tốc độ gió dạng cánh quạt hoạt động dựa trên nguyên lý cánh quạt quay khi có luồng không khí đi qua. Tốc độ quay của cánh quạt sẽ được chuyển đổi thành tín hiệu điện để gửi về bộ điều khiển BMS. Loại cảm biến này có cấu tạo đơn giản, chi phí hợp lý, dễ lắp đặt và được sử dụng phổ biến trong các hệ thống HVAC và thông gió công nghiệp.
Cảm biến lưu lượng gió trong ống gió HVAC
Cảm biến lưu lượng gió HVAC được thiết kế chuyên dụng để đo lưu lượng không khí bên trong hệ thống ống gió. Thiết bị giúp giám sát chính xác lượng khí cấp và khí hồi. Nhằm duy trì hiệu suất hoạt động của toàn bộ hệ thống điều hòa không khí. Dữ liệu từ cảm biến hỗ trợ BMS điều chỉnh quạt và lưu lượng khí phù hợp với nhu cầu thực tế.
Cảm biến gió siêu âm
Cảm biến gió siêu âm sử dụng sóng siêu âm để đo tốc độ và hướng gió mà không cần tiếp xúc cơ học. Thiết bị có độ chính xác cao, hoạt động ổn định và không bị hao mòn do không sử dụng bộ phận chuyển động. Thường được sử dụng trong các hệ thống quản lý tòa nhà yêu cầu độ chính xác và độ bền cao.
Cảm biến chênh áp phòng sạch
Cảm biến chênh áp dùng để đo sự khác biệt áp suất giữa hai khu vực nhằm kiểm soát luồng không khí và duy trì điều kiện môi trường ổn định. Thiết bị có độ nhạy cao, phản hồi nhanh và đóng vai trò quan trọng trong. Đảm bảo tiêu chuẩn áp suất trong các khu vực yêu cầu kiểm soát môi trường nghiêm ngặt.
Xem thêm: Các loại cảm biến đo gió giá rẻ ứng dụng và cách sử dụng
Ứng dụng cảm biến gió trong hệ thống điều khiển tòa nhà BMS
Ứng dụng trong hệ thống HVAC (Thông gió và điều hòa không khí)
- Điều khiển lưu lượng gió biến đổi (VAV – Variable Air Volume)
Cảm biến giúp đo tốc độ và lưu lượng gió trong đường ống HVAC để hệ thống BMS tự động điều chỉnh van gió và biến tần quạt. Nhờ đó, lượng khí cấp vào từng khu vực luôn phù hợp với nhu cầu sử dụng thực tế, vừa đảm bảo chất lượng không khí vừa giảm tiêu hao năng lượng. - Kiểm soát áp suất cầu thang bộ và giếng thang
Trong các tòa nhà cao tầng, cảm biến gió hỗ trợ giám sát áp suất tại cầu thang thoát hiểm và giếng thang máy. Khi xảy ra hỏa hoạn, hệ thống tăng áp sẽ được kích hoạt để ngăn khói lan vào khu vực thoát hiểm, đảm bảo an toàn cho người bên trong công trình.
Ứng dụng giám sát môi trường ngoài trời (Weather Station tích hợp)
- Bảo vệ kết cấu kiến trúc
Khi phát hiện gió mạnh hoặc thời tiết bất thường, hệ thống có thể tự động đóng rèm cuốn ngoài trời, thu gọn mái che kính hoặc đóng cửa sổ tự động nhằm bảo vệ thiết bị và kết cấu công trình trước tác động của gió bão. - Điều khiển các hệ thống thông gió tự nhiên
Cảm biến gió giúp BMS đánh giá điều kiện thời tiết để tận dụng nguồn gió tự nhiên trong việc làm mát tòa nhà. Hệ thống tự động mở cửa thông gió khi môi trường bên ngoài phù hợp, giúp giảm tải cho hệ thống và tiết kiệm điện năng.
Ứng dụng an toàn và phòng chống cháy nổ
Trong các hệ thống phòng cháy chữa cháy, cảm biến gió đóng vai trò quan trọng trong việc kiểm soát luồng không khí và hỗ trợ xử lý khói khi xảy ra sự cố.
Thiết bị phối hợp với hệ thống báo cháy để điều khiển quạt hút khói, quạt tăng áp và hệ thống xả khí theo các kịch bản an toàn đã được lập trình sẵn. Việc kiểm soát hướng di chuyển của dòng khí giúp hạn chế khói độc lan sang các khu vực khác, hỗ trợ công tác thoát hiểm và cứu hộ hiệu quả hơn.
Lợi ích khi tích hợp cảm biến gió vào BMS
Tối ưu hiệu suất hệ thống HVAC
Cảm biến gió giúp hệ thống BMS giám sát chính xác tốc độ và lưu lượng không khí trong đường ống HVAC. Dựa vào dữ liệu thực tế, hệ thống có thể tự động điều chỉnh quạt, van gió và công suất điều hòa phù hợp với nhu cầu sử dụng, giúp HVAC hoạt động ổn định và hiệu quả hơn.
Tiết kiệm điện năng vận hành
Khi tích hợp cảm biến gió, hệ thống BMS có thể điều khiển quạt thông gió và điều hòa theo tải thực tế thay vì hoạt động cố định liên tục. Điều này giúp giảm đáng kể lượng điện tiêu thụ cho hệ thống cơ điện, đặc biệt trong các tòa nhà lớn sử dụng HVAC công suất cao.
Điều khiển bằng thông gió tự động
Thông qua dữ liệu từ cảm biến gió, BMS tự động tăng hoặc giảm tốc độ quạt thông gió theo điều kiện môi trường thực tế. Hệ thống vận hành linh hoạt hơn, đồng thời hạn chế lãng phí năng lượng khi nhu cầu sử dụng thấp.
Tăng độ an toàn cho công trình
Trong các tình huống khẩn cấp như cháy nổ, cảm biến gió giúp kiểm soát áp suất cầu thang thoát hiểm, điều hướng luồng khí và hỗ trợ hệ thống hút khói hoạt động hiệu quả. Điều này góp phần đảm bảo an toàn cho người trong tòa nhà và hỗ trợ công tác cứu hộ.
Giảm chi phí bảo trì thiết bị
Việc vận hành hệ thống HVAC theo đúng tải thực tế giúp hạn chế tình trạng hoạt động quá công suất của quạt và thiết bị cơ điện. Nhờ đó, giảm hao mòn cơ khí, kéo dài tuổi thọ thiết bị và giảm chi phí sửa chữa, bảo trì định kỳ.
Xem thêm: Cảm biến gió cho nhà máy sản xuất và kho xưởng hiện đại
ATPro Corp còn là địa chỉ phân phối đa dạng các loại cảm biến gió phục vụ cho hệ thống HVAC, thông gió và điều khiển tòa nhà BMS. Các dòng cảm biến tại ATPro đáp ứng nhiều nhu cầu khác nhau như đo tốc độ gió, lưu lượng gió trong ống gió HVAC, cảm biến chênh áp và các giải pháp giám sát môi trường tích hợp cho tòa nhà thông minh.
