Cảm biến nhiệt độ điện trở RTD là gì? Ưu, nhược điểm khi mua
Th6
Cảm biến nhiệt độ điện trở RTD là một loại cảm biến nhiệt độ được sử dụng rộng rãi trong các ứng dụng công nghiệp. Hãy cùng ATPro Corp tìm hiểu chi tiết loại cảm biến nhiệt độ này qua bài viết sau đây nhé.
TÌM HIỂU CẢM BIẾN NHIỆT ĐỘ ĐIỆN TRỞ RTD
RTD (được viết tắt là Resistance Temperature Detector) là một trong những loại cảm biến công nghiệp nổi bật. Khi nhiệt độ thay đổi, điện trở của RTD thay đổi theo hệ số nhiệt trở của vật liệu. Sự thay đổi này tạo ra một hiệu điện thế hoặc dòng điện tương ứng, được sử dụng để truyền tải thông tin về nhiệt độ đến các thiết bị đo. Điều khiển hoặc ghi nhận dữ liệu.
RTD được thiết kế đơn giản với độ chính xác và độ lặp lại cao hơn. Thường được sử dụng trong các ứng dụng dưới 600°C.
CẤU TẠO CHUNG CỦA CẢM BIẾN NHIỆT ĐỘ ĐIỆN TRỞ RTD
Các loại cảm biến đo nhiệt độ điện trở RTD thường có cấu tạo:
2,3 hoặc 4 dây kim loại, bằng vật liệu tinh khiết như: Niken, Đồng hay Platinum.
- Platinum: Phù hợp với các ứng dụng công nghiệp có dải nhiệt độ rộng đòi hỏi sự ổn định và tuyến tính.
- Niken: có phạm vi nhiệt độ giới hạn trên 300 °C hoặc 572 °F. Khả năng chống ăn mòn tốt và ít tốn kém hơn so với RTD bạch kim. Nhưng bị lão hóa nhanh chóng và mất đi độ chính xác. Phạm vi nhiệt độ của chúng là -80 °C đến 260 °C hoặc -112 °F đến 500 °F.
- Đồng: đồng bị oxy hóa giới hạn việc sử dụng đồng ở nhiệt độ dưới 150° C hoặc 302° F. Việc sử dụng RTD đồng được giới hạn trong các phép đo cuộn dây cho động cơ, máy phát điện và tua-bin.
Tuy nhiên loại 3 dây kim loại sử dụng vật liệu Platinum được sử dụng phổ biến hơn. Bởi vì độ tinh khiết đạt tới 99.9% cao hơn so với các loại khác.
Phần vỏ bảo vệ: đa phần chúng được làm từ chất liệu inox 304 hoặc loại 316L
Các dây kim loại thường được nối với 2 đầu khác nhau. Đầu thứ nhất là (đầu nóng thường hay gọi là đầu đo). Đầu còn lại lấy tín hiệu từ điện trở (nối với đầu lạnh).
Xem thêm Cảm biến là gì? Mua cảm biến Sensor chính hãng ở đâu giá rẻ
Đầu kết nối của cảm biến RTD làm bằng các vật liệu cách điện. Được kết nối với bảng mạch và dòng điện trong điện trở.
CẢM BIẾN NHIỆT ĐỘ ĐIỆN TRỞ RTD HOẠT ĐỘNG NHƯ THẾ NÀO?
Nguyên lý làm việc của cảm biến RTD khá đơn giản. Tất cả các dạng kim loại đều có hệ số điện trở suất khi nhiệt độ của kim loại tăng. Điện trở được đo và sử dụng để cung cấp các chỉ số nhiệt độ.
Chuyển đổi nhiệt độ cần đo trở thành tín hiệu điện trở. Khi nhiệt độ ở đầu đo của nhiệt điện trở được thay đổi thì đầu kia của cảm biến sẽ xuất hiện ra một điện trở. Đây cũng chính là cơ sở chính để đo nhiệt độ của nhiệt điện trở.
Khi nhiệt độ cần độ tăng hoặc giảm, thì điện trở RAB=RRTD sẽ được tăng hoặc giảm theo cùng nhiệt độ cần đó. Từ đó, có thể suy ra ngược lại giá trị của nhiệt độ
ƯU ĐIỂM CỦA CẢM BIẾN NHIỆT ĐỘ ĐIỆN TRỞ RTD
- Cảm biến đo nhiệt độ có phạm vi đo rộng;
- Cảm biến đo độ chính xác cao;
- Có 2 loại: RTD dây và RTD cây người dùng dễ dàng lựa chọn kiểu dáng phù hợp.
- Hoạt động ổn định theo thời gian, độ trôi thấp khoảng 0.1%/ năm
ỨNG DỤNG CỦA CẢM BIẾN RTD
RTD được ưu tiên sử dụng trong các ứng dụng yêu cầu độ chính xác cao và ổn định. Bởi vì nó cung cấp độ chính xác tuyệt vời và đáng tin cậy trong việc giám sát nhiệt độ.

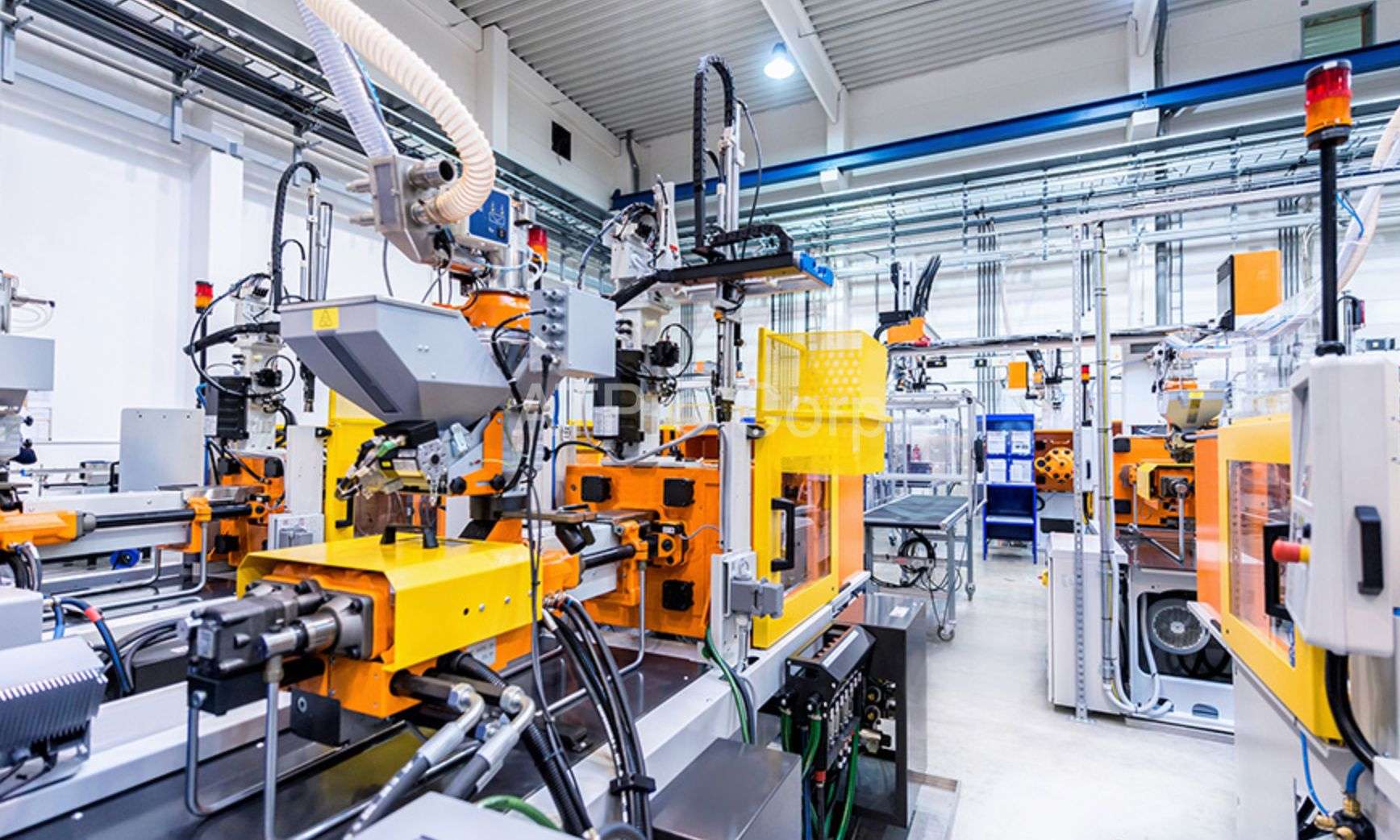

- Công nghiệp ô tô: để đo nhiệt độ động cơ, nhiệt độ không khí, nhiệt độ bên ngoài và mực nước.
- Ứng dụng năng lượng mặt trời: việc phân phối nhiệt đồng đều là rất quan trọng để sản xuất điện hiệu quả. RTD được đặt trong các tấm năng lượng mặt trời để theo dõi nhiệt độ của các tấm pin. Điều này cũng đúng với các tua-bin gió nối lưới như một phương tiện đo sự dao động của nhiệt độ.

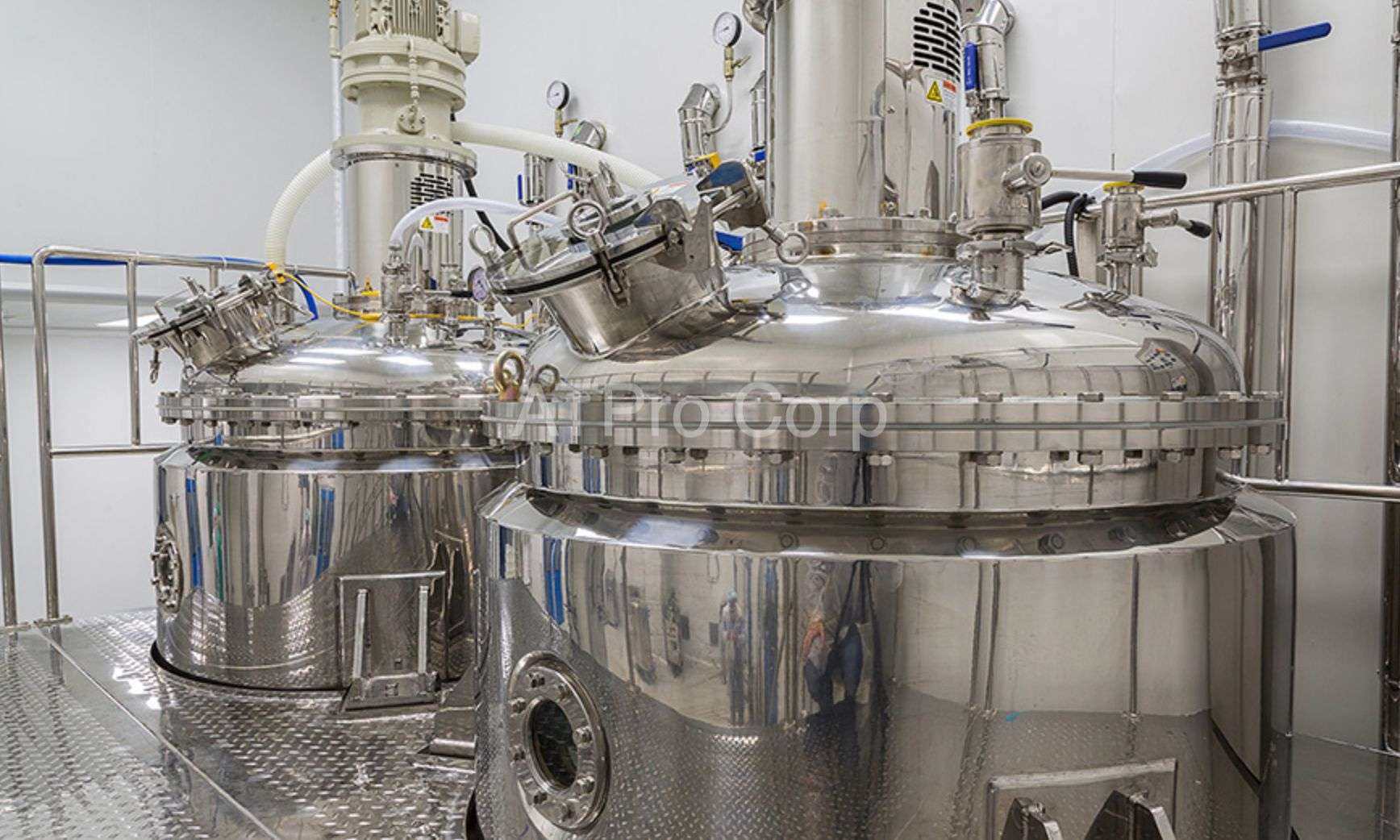

- Ứng dụng giám sát sản xuất dược phẩm, hoá học: ngành dược phẩm, ngành hóa chất có những yêu cầu nghiêm ngặt về kiểm soát nhiệt độ. Các cảm biến RTD đảm bảo độ chính xác và an toàn cho sản phẩm cần giám sát.
- HVAC: Cảm biến RTD được sử dụng để theo dõi nhiệt độ, phát hiện cháy và kiểm soát khí hậu.
- ….
CÁCH LỰA CHỌN CẢM BIẾN NHIỆT ĐỘ ĐIỆN TRỞ RTD CHUẨN
Khi lựa chọn cảm biến nhiệt độ điện trở (RTD) chuẩn, có một số yếu tố quan trọng cần xem xét. Như:
- Sử dụng cảm biến RTD cho mục đích nào?
- Đảm bảo rằng phạm vi nhiệt độ của RTD phù hợp với yêu cầu ứng dụng cụ thể.
- Vị trí lắp đặt ở đâu? Để chọn loại có ren hay là không?
- Tìm hiểu độ chính xác của cảm biến;
- Chọn vỏ bảo vệ phù hợp để đảm bảo sự bảo vệ và độ bền của RTD.
- Xem xét yêu cầu về kích thước và cấu trúc vật lý của RTD để đảm bảo nó có thể được lắp đặt và sử dụng dễ dàng trong hệ thống của bạn.
- …
ATPro nhà cung cấp cảm biến công nghiệp uy tín tại Việt Nam
> Tham khảo thêm: Tìm hiểu cảm biến đo mức chất lỏng công nghiệp.
Quý khách vui lòng liên hệ với ATPro Corp để được tư vấn lựa chọn cảm biến phù hợp.
Chúng tôi là địa chỉ chuyên cung cấp đa dạng các loại cảm biến công nghiệp với giá thành cạnh tranh, có đầy đủ giấy tờ CO, CQ. Hân hạnh được hợp tác cùng quý khách. Xin cảm ơn.
