Tiêu chuẩn IEC 62116 trong hệ thống điện năng lượng mặt trời
Th10
IEC 62116 là tiêu chuẩn quốc tế liên quan đến phương pháp thử khả năng bảo vệ chống đảo lưới của các inverter được sử dụng trong hệ thống điện mặt trời nối lưới. Việc tìm hiểu tiêu chuẩn này giúp doanh nghiệp và đơn vị kỹ thuật có thêm cơ sở khi lựa chọn, kiểm tra và đánh giá thiết bị. Hãy cùng ATPro Corp tìm hiểu chi tiết tiêu chuẩn IEC 62116 trong hệ thống điện năng lượng mặt trời trong bài viết dưới đây.
Tìm hiểu về tiêu chuẩn IEC 62116 trong hệ thống điện năng lượng mặt trời

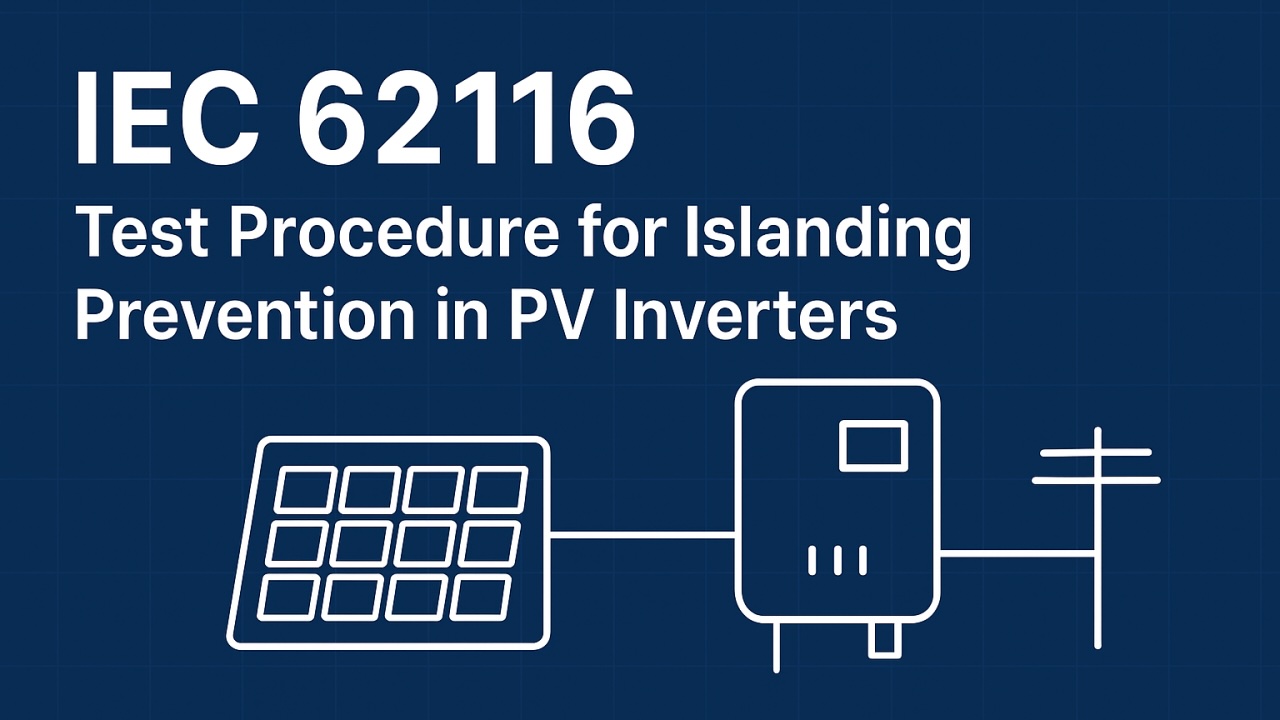

IEC 62116 có tên đầy đủ là Utility-Interconnected Photovoltaic Inverters – Test Procedure of Islanding Prevention Measures. Là tiêu chuẩn quốc tế quy định phương pháp kiểm tra khả năng phát hiện và ngăn ngừa hiện tượng đảo lưới của inverter điện mặt trời khi kết nối với lưới điện.
Trong trường hợp nguồn điện lưới bị mất, inverter cần nhận biết trạng thái bất thường và thực hiện ngắt kết nối trong thời gian quy định. Việc đáp ứng IEC 62116 giúp nâng cao mức độ an toàn và độ tin cậy cho hệ thống điện mặt trời trong quá trình vận hành. Cụ thể:
- Tăng mức độ an toàn cho nhân viên điện lực: Khi lưới điện được cắt để kiểm tra hoặc sửa chữa, inverter phải ngừng cấp điện về lưới. Hạn chế nguy cơ đường dây vẫn còn điện do nguồn phát từ hệ thống điện mặt trời.
- Hạn chế rủi ro khi lưới điện được đóng trở lại: Khả năng chống đảo lưới giúp giảm nguy cơ inverter tiếp tục phát điện độc lập khi lưới đã mất. Từ đó hạn chế các tình huống bất thường khi nguồn điện được khôi phục.
- Đáp ứng yêu cầu kỹ thuật của hệ thống hòa lưới: Là một trong những cơ sở kỹ thuật quan trọng khi đánh giá khả năng chống đảo lưới của inverter.
Để đánh giá khả năng này, inverter phải trải qua các bài thử nghiệm chống đảo lưới trong những điều kiện tải khác nhau. Trong đó có các tình huống được thiết lập để công suất từ hệ thống PV gần tương đương với công suất tải tại thời điểm lưới điện bị ngắt. Đây là điều kiện thử nghiệm nhằm kiểm tra liệu inverter nhanh chóng nhận diện tình trạng mất lưới và chủ động ngừng cấp điện hay không.
Các tiêu chí kiểm tra khả năng chống đảo lưới theo IEC 62116
Để đánh giá chức năng chống đảo lưới (Anti-islanding), inverter điện mặt trời được kiểm tra trong các điều kiện mô phỏng khác nhau nhằm xác định khả năng phát hiện tình trạng mất lưới và ngừng cấp điện phù hợp. IEC 62116:2014 đưa ra quy trình thử nghiệm nhằm đánh giá hiệu quả của các biện pháp ngăn ngừa đảo lưới được tích hợp trong inverter PV nối lưới.
| Nội dung đánh giá | Mục đích kiểm tra |
| Khả năng phát hiện mất lưới | Xác định inverter có nhận biết được tình trạng nguồn lưới bị ngắt trong điều kiện thử nghiệm hay không. |
| Thời gian ngừng phát điện | Đánh giá thời gian inverter thực hiện chức năng chống đảo lưới sau khi xuất hiện tình trạng mất lưới. |
| Khả năng duy trì hoặc ngăn chế độ đảo lưới | Kiểm tra inverter có tiếp tục duy trì nguồn điện cho phần lưới bị cô lập hay không. |
| Điều kiện tải gần cân bằng | Mô phỏng trường hợp công suất phát từ PV và công suất tiêu thụ của tải gần tương đương, đây là điều kiện quan trọng để đánh giá khả năng phát hiện đảo lưới. |
| Đáp ứng của hệ thống bảo vệ | Theo dõi phản ứng của inverter khi các điều kiện điện lưới thay đổi trong quá trình thử nghiệm. |
| Khả năng lặp lại của phép thử | Bảo đảm quá trình đánh giá được thực hiện theo phương pháp thống nhất, giúp kết quả thử nghiệm có tính so sánh và lặp lại. |
IEC 62116 áp dụng cho những thiết bị và hệ thống điện mặt trời nào?
Việc xác định đúng phạm vi áp dụng của tiêu chuẩn IEC 62116 giúp nhà sản xuất, đơn vị thi công và chủ đầu tư lựa chọn thiết bị phù hợp, đồng thời nâng cao mức độ an toàn khi kết nối hệ thống điện mặt trời với lưới điện. Tiêu chuẩn này tập trung vào phương pháp thử nghiệm khả năng phát hiện và ngăn chặn hiện tượng đảo lưới của các bộ biến đổi điện dùng trong hệ thống quang điện nối lưới.
Các thiết bị thuộc phạm vi thử nghiệm IEC 62116
IEC 62116 chủ yếu được sử dụng để đánh giá chức năng chống đảo lưới của inverter quang điện nối lưới. Một số thiết bị và hệ thống có liên quan gồm:
- Inverter hòa lưới: Các bộ biến đổi điện một pha hoặc ba pha cần được đánh giá khả năng phát hiện tình trạng mất điện lưới và ngừng cấp điện theo yêu cầu thử nghiệm áp dụng.
- Inverter hybrid: Đối với thiết bị có chức năng kết nối với lưới điện, cần xem xét khả năng chống đảo lưới trong cấu hình và chế độ vận hành tương ứng.
- Hệ thống điện mặt trời nối lưới: Các hệ thống sử dụng inverter để đưa điện năng từ tấm pin mặt trời vào lưới điện cần quan tâm đến chức năng chống đảo lưới nhằm hạn chế nguy cơ cấp điện ngược khi lưới đã bị ngắt.
Cần lưu ý, IEC 62116 là tiêu chuẩn về phương pháp thử nghiệm chống đảo lưới, không phải tiêu chuẩn đánh giá toàn diện mọi khía cạnh an toàn của inverter hoặc toàn bộ hệ thống điện mặt trời.
Phạm vi ứng dụng IEC 62116 trong thực tế
Trong quá trình sản xuất và kiểm định inverter: Nhà sản xuất sử dụng IEC 62116 để kiểm tra, đánh giá hiệu quả hoạt động của chức năng chống đảo lưới. Kết quả thử nghiệm là cơ sở kỹ thuật hỗ trợ quá trình đánh giá sự phù hợp của sản phẩm theo các yêu cầu liên quan.
Trong quá trình thiết kế và lắp đặt điện mặt trời: Đơn vị thiết kế, thi công và chủ đầu tư tham khảo kết quả thử nghiệm để lựa chọn inverter có khả năng chống đảo lưới phù hợp với yêu cầu đấu nối và điều kiện vận hành của công trình.
Đối với hệ thống điện mặt trời thương mại và công nghiệp: Tại nhà xưởng, tòa nhà văn phòng hoặc cơ sở sản xuất, chức năng chống đảo lưới góp phần hạn chế nguy cơ inverter tiếp tục cấp điện vào một phần lưới điện đã bị cô lập, hỗ trợ bảo vệ nhân viên kỹ thuật và thiết bị điện.
Trong quá trình đánh giá yêu cầu đấu nối: IEC 62116 được viện dẫn trong hồ sơ kỹ thuật hoặc chương trình thử nghiệm của inverter. Tuy nhiên, việc chấp thuận đấu nối tại Việt Nam còn phụ thuộc vào các quy định hiện hành, yêu cầu kỹ thuật của đơn vị điện lực và hồ sơ cụ thể của từng dự án. Không nên mặc định rằng chỉ cần có báo cáo thử nghiệm IEC 62116 là đủ điều kiện đấu nối hoặc mua bán điện.
Xem thêm: Tiêu chuẩn G99 trong inverter năng lượng mặt trời là gì?
Tiêu chuẩn IEC 62116 đóng vai trò quan trọng trong việc đánh giá khả năng chống đảo lưới, góp phần đảm bảo an toàn cho hệ thống điện năng lượng mặt trời hòa lưới. ATPro Corp cung cấp các giải pháp và thiết bị tự động hóa, hỗ trợ doanh nghiệp xây dựng hệ thống điện mặt trời vận hành an toàn, hiệu quả và phù hợp với nhu cầu thực tế.
