Hướng dẫn cách đo và kiểm tra cảm biến nhiệt độ sống hay chết
Th10
Trong các hệ thống điện tử, cơ khí, ô tô, máy công nghiệp, cảm biến nhiệt độ là bộ phận quan trọng để đo lường & kiểm soát nhiệt. Tuy nhiên, trong quá trình sử dụng lâu dài, cảm biến có thể gặp lỗi, dẫn đến đo sai hoặc ngừng hoạt động hoàn toàn. Chính vì vậy, kiểm tra cảm biến nhiệt độ sống hay chết là thao tác cần thiết giúp phát hiện sớm sự cố, từ đó đưa ra phương án xử lý kịp thời. Trong bài viết hôm nay, ATPro sẽ hướng dẫn chi tiết cách đo và kiểm tra cảm biến nhiệt độ sống hay chết bằng các phương pháp phổ biến nhất cùng những lưu ý trong quá trình kiểm tra. Theo dõi ngay!
Cảm biến nhiệt độ và những thông tin bạn cần biết
Cảm biến nhiệt độ là thiết bị chuyên dùng để đo sự thay đổi của nhiệt độ môi trường hoặc thiết bị, sau đó chuyển đổi thành tín hiệu điện (điện áp, điện trở hoặc dòng điện) để bộ điều khiển xử lý.
Cảm biến nhiệt độ có nhiều loại khác nhau, phổ biến & thông dụng nhất phải kể đến:
– Thermistor (PTC/NTC): cảm biến điện trở nhiệt, thay đổi điện trở theo nhiệt độ
– RTD: cảm biến nhiệt độ điện trở, độ chính xác cao, tốc độ phản hồi nhanh
– Thermocouple: cảm biến nhiệt điện hoạt động dựa trên hiệu ứng Seebeck, có dải đo rộng, sử dụng phổ biến trong công nghiệp
– IC cảm biến nhiệt độ: tích hợp sẵn mạch điện tử, cho tín hiệu số hoặc analog
Mỗi loại cảm biến sẽ có cách kiểm tra & cách đo khác nhau, nhưng đều có nguyên lý chung là xác định xem cảm biến còn thay đổi tín hiệu theo nhiệt độ không hay đã mất phản ứng.
Xem nhanh top 6 cảm biến nhiệt độ tốt được nhiều người tin dùng tại ATPro
Cách đo và kiểm tra cảm biến nhiệt độ sống hay chết đơn giản, chính xác
Chuẩn bị dụng cụ trước khi đo & kiểm tra cảm biến
Để thực hiện kiểm tra cảm biến nhiệt độ sống hay chết, bạn cần chuẩn bị:
– Đồng hồ vạn năng: dùng để đo điện trở, điện áp hoặc tín hiệu cảm biến
– Nguồn nhiệt (máy sấy, bật lửa, nước nóng): dùng để tạo sự thay đổi nhiệt độ khi kiểm tra phản ứng
– Tài liệu kỹ thuật: để so sánh giá trị đo với thông số chuẩn của cảm biến
– Găng tay cách điện, kính bảo hộ: để đảm bảo an toàn khi thao tác
Cách đo và kiểm tra cảm biến nhiệt độ sống hay chết
Tuỳ vào loại cảm biến, sẽ có các phương pháp kiểm tra & đo khác nhau:
Cảm biến nhiệt điện trở (RTD & Thermistor)

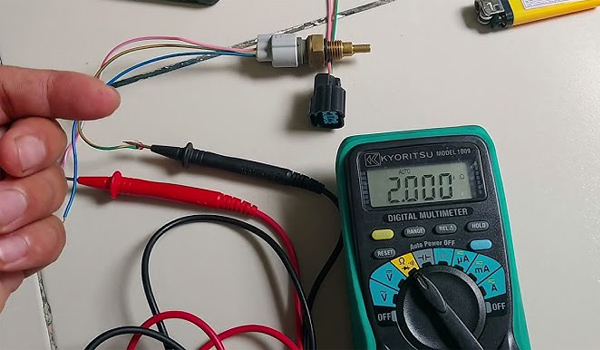

– Bước 1: Đo điện trở ở nhiệt độ phòng
Ngắt kết nối cảm biến khỏi mạch điều khiển. Tiếp đến, dùng đồng hồ điện năng đo điện trở ở 2 đầu điện cực & so sánh giá trị với thông số kỹ thuật.

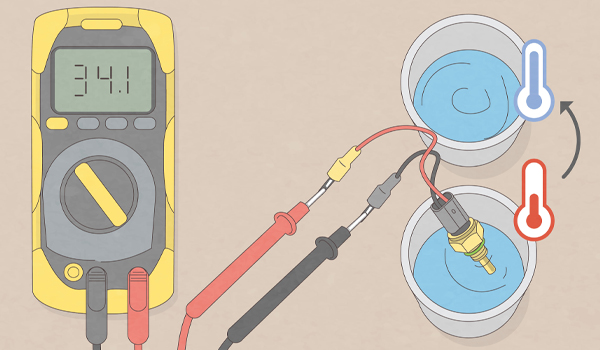

– Bước 2: Thay đổi nhiệt độ & quan sát
Dùng máy sấy, nước nóng hoặc bật lửa đặt vào môi trường lạnh. Sau đó, quan sát sự thay đổi của điện trở:
- Với NTC, nhiệt độ tăng => điện trở giảm
- Với PTC hoặc RTD, nhiệt độ tăng => điện trở tăng
Kết quả:
– Nếu điện trở thay đổi đúng xu hướng => cảm biến còn sống
– Nếu điện trở không thay đổi hoặc giá trị ngoài phạm vi => cảm biến chết hoặc lỗi
Cảm biến nhiệt điện (Thermocouple)
– Bước 1: Kiểm tra thông mạch
Đặt đồng hồ vạn năng ở chế độ đo điện trở. Thực hiện đo giữa 2 dây ra của cảm biến. Nếu hiển thị ∞ (mạch hở) => cảm biến đã bị đứt & hỏng.

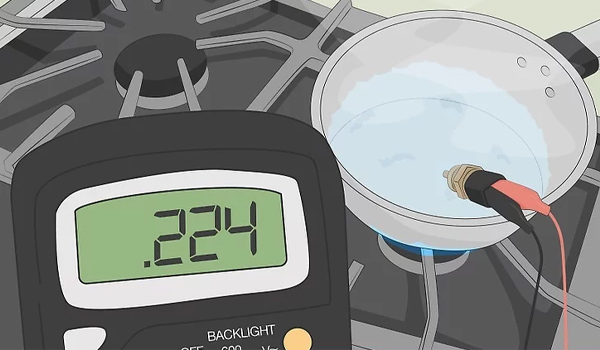

– Bước 2: Đo tín hiệu điện áp
Chuyển sang chế độ đo mV. Sau đó, đặt đầu cảm biến vào nguồn nhiệt (nước nóng, máy sấy hoặc ngọn lửa) & quan sát sự thay đổi điện áp.
Kết quả:
– Điện áp thay đổi theo nhiệt độ => cảm biến hoạt động bình thường
– Không có tín hiệu hoặc giá trị bất thường => cảm biến đã chết
Cảm biến nhiệt độ IC (Analog/Digital)
– Bước 1: Đo nguồn nuôi
Tiến hành kết nối cảm biến vào mạch. Tiếp đến, dùng đồng hồ đo điện áp tại chân Vcc để chắc chắn nguồn cấp ổn định.
– Bước 2: Đo tín hiệu đầu ra
- Với cảm biến analog: đo điện áp đầu ra & so sánh với datasheet
- Với cảm biến digital: cần kết nối với vi điều khiển & kiểm tra tín hiệu qua I2C/UART/SPI
– Bước 3: Tạo thay đổi nhiệt độ
Dùng tay/nguồn nhiệt để làm nóng/lạnh cảm biến & quan sát sự thay đổi giá trị tín hiệu.
Kết quả:
– Nếu tín hiệu thay đổi theo nhiệt độ => cảm biến còn sống
– Nếu tín hiệu cố định hoặc không xuất hiện => cảm biến đã chết
Lưu ý quan trọng khi đo & kiểm tra cảm biến nhiệt độ
– Ngắt nguồn điện trước khi tháo cảm biến ra khỏi hệ thống
– Đeo găng tay, kính bảo bộ khi dùng nguồn nhiệt
– Không dùng nguồn nhiệt quá cao đối với cảm biến chỉ chịu nhiệt thấp
– Khi kiểm tra hệ thống công nghiệp cần biển cảnh báo & tuân thủ quy trình an toàn
>>> Xem thêm: Cảm biến nhiệt độ nhiên liệu là gì? Cấu tạo và nguyên lý hoạt động
Qua những chia sẻ trong bài viết, có thể thấy cảm biến nhiệt độ đóng vai trò quan trọng trong nhiều lĩnh vực, từ ô tô, điện tử, máy công nghiệp đến các thiết bị gia dụng. Việc biết cách đo và kiểm tra cảm biến nhiệt độ sống hay chết giúp bạn nhanh chóng phát hiện sự cố, từ đó đưa ra quyết định sửa chữa/thay thế kịp thời.
