Cách đo và kiểm tra IC nguồn sống hay chết chính xác
Th2
Trong các thiết bị điện tử hiện đại, IC là linh kiện quan trọng đóng vai trò điều khiển và duy trì sự ổn định cho toàn bộ hệ thống. Nhờ có IC, máy móc và thiết bị có thể vận hành trơn tru, chính xác và bền bỉ theo thời gian. Tuy nhiên, khi IC nguồn gặp sự cố, thiết bị rất dễ rơi vào tình trạng chập chờn hoặc ngừng hoạt động. Vậy làm thế nào để biết IC nguồn còn hoạt động hay đã hư hỏng? Hãy cùng tìm hiểu cách đo và kiểm tra IC nguồn sống hay chết chính xác trong bài viết dưới đây.
Tìm hiểu khái niệm IC là gì?
IC (viết tắt của Integrated Circuit – mạch tích hợp) còn được gọi với nhiều tên khác như chip điện tử, vi mạch hay vi mạch tích hợp. Đây là linh kiện được tạo thành từ sự kết hợp của các linh kiện bán dẫn và linh kiện thụ động, được sắp xếp và liên kết chặt chẽ trên một nền vật liệu rất nhỏ.
IC là bộ phận không thể thiếu trong hầu hết các thiết bị điện tử như máy tính, điện thoại, tivi, máy móc công nghiệp…
Vai trò của IC là gì ?
IC (vi mạch tích hợp) được xem là “trung tâm điều khiển” của nhiều thiết bị điện tử hiện nay. Linh kiện này đảm nhiệm nhiều chức năng quan trọng như khuếch đại tín hiệu, tạo xung dao động, xử lý dữ liệu, ghi nhớ thông tin và điều khiển hoạt động của hệ thống thông qua bộ vi xử lý. Nhờ khả năng tích hợp nhiều linh kiện trên một con chip nhỏ gọn, IC giúp thiết bị hoạt động chính xác, ổn định và hiệu quả hơn.
Bên cạnh đó, việc sử dụng IC còn góp phần tối ưu kích thước sản phẩm, giảm tiêu hao năng lượng và nâng cao độ bền trong quá trình vận hành. Chính vì vậy, IC ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực, từ thiết bị dân dụng đến hệ thống công nghiệp tự động, mạch logic, điều khiển thông minh và các công nghệ điện tử hiện đại. IC đã và đang giữ vai trò then chốt trong sự phát triển của khoa học kỹ thuật ngày nay.

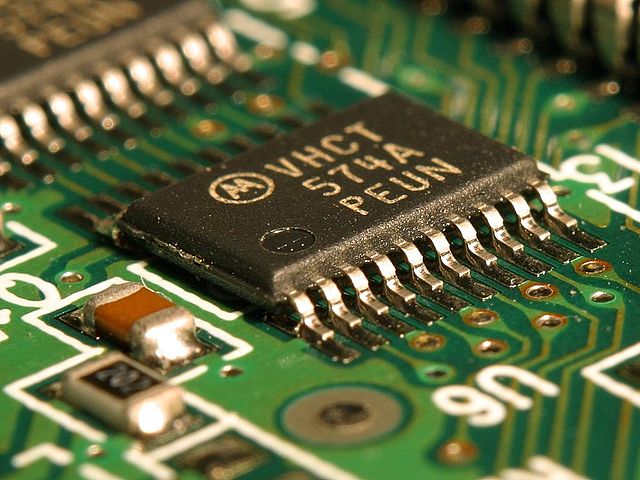

Cách đo và kiểm tra IC nguồn sống hay chết nhanh chóng
Tiến hành kiểm tra bên ngoài IC
Trước khi sử dụng các thiết bị đo chuyên dụng để xác định IC còn hoạt động hay đã hư hỏng, bạn nên bắt đầu bằng việc quan sát tình trạng bên ngoài của linh kiện.
Hãy kiểm tra kỹ bề mặt IC xem có xuất hiện các vết trầy xước, nứt vỡ, phồng rộp hoặc cháy xém hay không. Quan sát khu vực xung quanh mạch để phát hiện dấu hiệu oxy hóa, bong tróc chân linh kiện hoặc biến dạng do nhiệt độ cao.
Nếu IC xuất hiện các vết nứt, cháy đen hoặc có mùi khét, rất có thể linh kiện đã bị hỏng nặng và không còn khả năng hoạt động. Trong trường hợp này, việc thay thế IC mới thường là giải pháp hiệu quả nhất, thay vì tiếp tục đo kiểm hay sửa chữa.
Tiến hành kiểm tra tình trạng quá nhiệt của IC
Bước 1: Cấp nguồn cho IC đúng với mức điện áp hoạt động theo thông số kỹ thuật của nhà sản xuất.
Bước 2: Khởi động thiết bị và chờ IC bắt đầu làm việc trong vài giây.
Bước 3: Quan sát và chạm nhẹ vào bề mặt IC để cảm nhận nhiệt độ (nên thực hiện cẩn thận để tránh bỏng tay).
Bước 4: Nếu IC nóng lên bất thường trong thời gian rất ngắn, thậm chí không thể chạm tay vào.Đây là dấu hiệu cho thấy linh kiện đã bị lỗi và cần được thay thế.
Ngoài ra, để đảm bảo an toàn và độ chính xác cao hơn, bạn nên sử dụng thiết bị đo nhiệt chuyên dụng hoặc camera nhiệt thay vì tiếp xúc trực tiếp, đặc biệt với các mạch điện có điện áp cao.
Tiến hành đo ngắn mạch
Đo ngắn mạch là phương pháp quan trọng giúp xác định IC có bị chập bên trong hay không. Để thực hiện, bạn cần sử dụng đồng hồ vạn năng và tiến hành theo các bước sau:
Bước 1: Chỉnh đồng hồ vạn năng sang chế độ đo thông mạch (biểu tượng loa hoặc sóng âm).
Bước 2: Cắm que đo màu đen vào cổng COM, que đo màu đỏ vào cổng đo điện áp/điện trở trên đồng hồ. Sau đó, lần lượt đặt hai que đo vào các chân của IC để kiểm tra.
Bước 3: Quan sát phản hồi của đồng hồ. Nếu đồng hồ phát ra tiếng bíp liên tục hoặc xuất hiện ở nhiều cặp chân bất thường, cho thấy IC có khả năng đã bị chập mạch bên trong. Thông thường, khi có trên 50% số cặp chân đo phát ra tín hiệu thông mạch, rất có thể IC đã bị hỏng và không còn hoạt động ổn định.
Tiến hành kiểm tra đầu vào- đầu ra của IC
Với cách này, bạn cần sử dụng đồng hồ vạn năng để đo chính xác mức điện áp tại các chân của linh kiện.
Bước 1: Chỉnh đồng hồ vạn năng sang chế độ đo điện áp (DC hoặc AC tùy theo loại mạch) và lựa chọn thang đo phù hợp với mức điện áp định mức của IC.
Bước 2: Cắm que đo màu đen vào cổng COM, que đo màu đỏ vào cổng đo điện áp. Sau đó, đặt que đỏ vào chân dương (VCC hoặc OUT), que đen vào chân mass (GND) của IC.
Bước 3: Quan sát giá trị hiển thị trên màn hình đồng hồ. Nếu điện áp đo được tương đương với thông số kỹ thuật của IC hoặc phù hợp với điện áp thiết kế của thiết bị, chứng tỏ IC vẫn hoạt động bình thường. Ngược lại, nếu không có điện áp, điện áp sai lệch lớn hoặc dao động bất thường có nghĩa IC đã bị hư hỏng.
Lời kết
Với những chia sẻ về cách đo và kiểm tra IC nguồn sống hay chết chính xác của ATPro Corp, hy vọng bạn đã có thêm những kiến thức hữu ích để tự kiểm tra và đánh giá tình trạng linh kiện trong quá trình sửa chữa, bảo trì thiết bị điện tử. Việc nắm vững các phương pháp kiểm tra không chỉ giúp phát hiện nhanh lỗi hỏng mà còn góp phần tiết kiệm thời gian, chi phí và nâng cao hiệu quả công việc.
Xem thêm: Hướng dẫn cách đo và kiểm tra IGBT sống hay chết bằng đồng hồ đo điện
Nếu bạn cần tư vấn kỹ thuật chuyên sâu hoặc tìm mua linh kiện, thiết bị điện tử chất lượng. ATPro Corp luôn sẵn sàng đồng hành và mang đến cho bạn những giải pháp tối ưu nhất.
