Cách kiểm tra đèn led sống hay chết bằng đồng hồ vạn năng

Khi đèn LED bỗng dưng không sáng, nhiều người thường vội vàng cho rằng linh kiện đã hỏng và cần thay mới. Tuy nhiên, trong nhiều trường hợp, nguyên nhân lại không nằm ở bản thân đèn. Chỉ với một chiếc đồng hồ vạn năng, bạn hoàn toàn tự kiểm tra nhanh chóng xem LED còn hoạt động hay đã “ra đi” thật sự. Bài viết sau ATPro Corp sẽ hướng dẫn bạn cách kiểm tra đèn led sống hay chết bằng đồng hồ vạn năng dễ thực hiện và không mất nhiều thời gian.

Những trường hợp nên kiểm tra đèn led sống hay chết

Khi đèn LED không sáng dù đã cấp nguồn đúng điện áp, rất có thể LED đã bị hỏng hoặc mạch gặp sự cố. Lúc này, việc kiểm tra sẽ giúp bạn biết chính xác lỗi nằm ở đâu.
Khi đèn LED sáng yếu hoặc chập chờn có thể do linh kiện bị suy giảm chất lượng, tiếp xúc kém hoặc sắp hỏng. Kiểm tra sớm sẽ giúp bạn xử lý kịp thời.
Khi sửa chữa, bảo trì mạch điện tử, việc đo kiểm LED giúp loại trừ nhanh linh kiện lỗi, tiết kiệm thời gian sửa chữa.
Khi nghi ngờ mạch bị chập, quá áp các sự cố như chập điện, cháy nguồn, quá áp…, LED rất dễ bị ảnh hưởng. Kiểm tra sẽ giúp xác định mức độ hư hại.

Cần chuẩn bị kiểm tra đèn led sống hay chết bằng đồng hồ vạn năng

Ngắt hoàn toàn nguồn điện: Trước khi kiểm tra, hãy đảm bảo mạch điện đã được ngắt nguồn và không còn dòng điện chạy qua. Bạn dùng đồng hồ vạn năng để đo lại nhằm tránh rủi ro và sai lệch kết quả.

Kiểm tra pin đồng hồ vạn năng: Đảm bảo pin của thiết bị còn đủ năng lượng để đồng hồ hoạt động ổn định, giúp kết quả đo chính xác trong suốt quá trình kiểm tra.

Đèn LED cần kiểm tra: Đây là đối tượng chính của phép đo. Trước khi thực hiện, bạn nên tháo LED ra khỏi mạch điện để tránh ảnh hưởng đến kết quả đo.

Đồng hồ vạn năng có chức năng đo diode: Nên ưu tiên sử dụng loại đồng hồ có thang đo diode, giúp kiểm tra tình trạng LED nhanh chóng và cho kết quả chính xác hơn.
Dây đo (que đo): Thường đi kèm với đồng hồ vạn năng. Trước khi sử dụng, cần đảm bảo đầu que sạch sẽ, không bị oxy hóa, dây không đứt gãy hay hở điện.
Tua vít và dụng cụ tháo lắp (nếu cần): Với những mạch LED được lắp ráp chắc chắn, bạn sẽ cần thêm dụng cụ hỗ trợ để tháo linh kiện ra một cách an toàn.

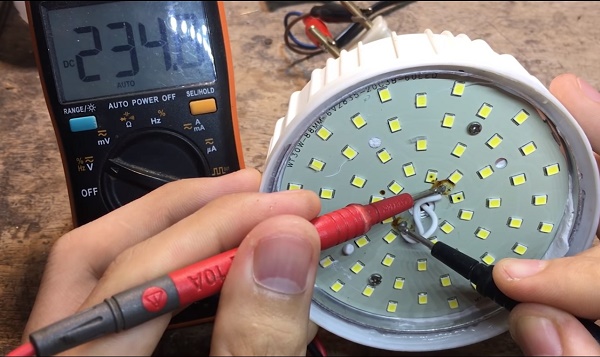

Hướng dẫn cách cách kiểm tra đèn led sống hay chết bằng đồng hồ vạn năng đúng kỹ thuật

Bước 1: Thiết lập đồng hồ vạn năng

Việc đầu tiên hãy cài đặt đồng hồ về chế độ phù hợp:
Cắm que đo màu đen vào cổng COM, que đo màu đỏ vào cổng VΩ trên đồng hồ.
Xoay núm điều chỉnh sang chế độ đo diode, thường được ký hiệu bằng biểu tượng mũi tên và vạch ngang.
Việc thiết lập đúng thang đo giúp đồng hồ cấp dòng thử phù hợp cho đèn LED và cho kết quả chính xác.

Bước 2: Tiến hành kết nối với đèn LED

Sau khi cài đặt xong, bạn thực hiện đo như sau:
Đặt que đo màu đỏ tiếp xúc với chân dương (Anode) của đèn LED.
Đặt que đo màu đen tiếp xúc với chân âm (Cathode) của đèn LED.

Lưu ý quan trọng:

Không để hai chân LED chạm vào nhau khi đo.
Tránh cắm ngược que đo vì có thể khiến kết quả sai lệch.
Giữ que đo tiếp xúc chắc chắn để hạn chế nhiễu tín hiệu.

Bước 3: Quan sát và đánh giá kết quả đo

Sau khi kết nối, bạn quan sát màn hình đồng hồ và hiện tượng của đèn LED:

LED sáng nhẹ, hiển thị khoảng 1.5V – 1.8V (1500 – 1800 mV)→ Đèn LED vẫn hoạt động tốt.
Màn hình hiển thị “OL” hoặc không có số→ Có thể LED bị hỏng hoặc tiếp xúc chưa chuẩn. Hãy kiểm tra lại và đo lại lần nữa để xác nhận.
Giá trị đo dưới 400 mV→ Khả năng cao LED bị chập, ngắn mạch hoặc hai cực đã bị lỗi.

Một số cách kiểm tra đèn led sống hay chết

Kiểm tra bằng mắt thường

Quan sát bên ngoài: Kiểm tra thân đèn có bị nứt vỡ, cong méo, cháy xém hay biến dạng do va đập hoặc quá nhiệt không. Những dấu hiệu này thường khiến LED hoạt động kém hoặc không sáng.
Kiểm tra dây dẫn và chân kết nối: Xem dây có bị đứt, hở mạch, lỏng mối hàn hay chân cực bị gãy, cong, chạm nhau không. Nếu kết nối không ổn định, đèn sẽ không hoạt động bình thường.
Kiểm tra mắt LED: Quan sát mắt phát sáng, nếu thấy cháy đen, phồng rộp, nứt vỡ hoặc đổi màu thì khả năng cao LED đã bị hỏng.

Kiểm tra bằng bút thử điện

Ngắt nguồn điện tại cầu dao hoặc bảng điện để đảm bảo an toàn.
Đặt một đầu bút thử vào phần kim loại của bóng đèn.
Chạm đầu còn lại của bút thử vào ổ điện.

Kết quả:

Bút phát sáng → Đèn LED vẫn còn hoạt động.
Bút không sáng → Đèn có thể đã bị hỏng.

Lưu ý: Phương pháp này chỉ phù hợp với đèn LED có hai đầu tiếp xúc bằng kim loại.

Kiểm tra bằng pin đồng xu

Sử dụng pin đồng xu như CR2032 hoặc CR2025 loại pin có dòng điện nhỏ, an toàn cho LED và ít gây hư hại.
Chuẩn bị pin đồng xu và dây dẫn hoặc giá đỡ pin.
Nối cực dương của pin với chân dương LED, cực âm pin với chân âm LED.
Giữ cố định để hai đầu tiếp xúc tốt.

Kết quả:

LED phát sáng → Đèn còn hoạt động tốt.
LED không sáng → Khả năng cao đã bị hỏng.

Lưu ý: Chỉ nên dùng pin đồng xu để kiểm tra. Không sử dụng pin công suất lớn vì có thể làm cháy LED.

Lời kết

Việc kiểm tra đèn LED sống hay chết bằng đồng hồ vạn năng không quá phức tạp, chỉ cần thực hiện đúng kỹ thuật và tuân thủ các nguyên tắc an toàn là bạn có thể nhanh chóng xác định tình trạng linh kiện. Phương pháp này không chỉ giúp tiết kiệm chi phí sửa chữa mà còn nâng cao hiệu quả trong quá trình bảo trì, lắp đặt thiết bị điện – điện tử.

Xem thêm: Cách đo và kiểm tra IC nguồn sống hay chết

Hy vọng bài viết này của ATPro Corp đã mang đến cho bạn những thông tin hữu ích, giúp bạn dễ dàng áp dụng trong thực tế và sử dụng thiết bị một cách hiệu quả hơn.
