Cảm biến CSS High Resolution là gì? Cấu tạo và nguyên lý hoạt động
Th10
Trong kỷ nguyên sản xuất hiện đại, nơi mọi chi tiết đều đòi hỏi sự chính xác & tự động hoá cao, kiểm soát màu sắc trong dây chuyền trở nên quan trọng hơn bao giờ hết. Để đáp ứng nhu cầu đó, cảm biến CSS High Resolution ra đời như một giải pháp phát hiện màu siêu chính xác, giúp doanh nghiệp dễ dàng nhận diện, phân loại & kiểm tra màu sắc sản phẩm với độ tin cậy gần như tuyệt đối. Vậy cảm biến CSS High Resolution là gì? Cảm biến có cấu tạo & nguyên lý hoạt động như thế nào? Hãy cùng ATPro khám phá tất tần tật trong bài viết ngay bên dưới!

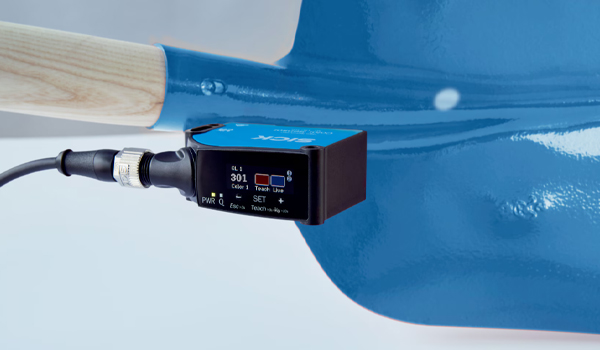

Cảm biến CSS High Resolution là gì?
Cảm biến CSS High Resolution là thiết bị chuyên dùng để nhận diện, đo lường & phát hiện màu sắc của vật thể dựa trên cường độ ánh sáng, phản xạ. “High Resolution” thể hiện độ phân giải quang học cao, cho phép cảm biến phát hiện các sắc độ rất nhỏ giữa các màu tương tự nhau – điều mà các cảm biến thông thường khó hoặc không thể đạt được.
Cảm biến phát ra nguồn sáng (thường là ánh sáng trắng hoặc LED RGB), chiếu lên bề mặt vật thể. Sau đó, bộ thu sẽ phân tích ánh sáng phản xạ để xác định giá trị màu tương ứng theo 3 kênh cơ bản (Red – Green – Blue). Dữ liệu này được xử lý thông qua bộ vi điều khiển tích hợp, cho ra kết quả chính xác về màu sắc, độ sáng, độ bão hòa & độ tương phản.
Xem nhanh top 12 cảm biến công nghiệp tốt được nhiều người tin dùng tại ATPro

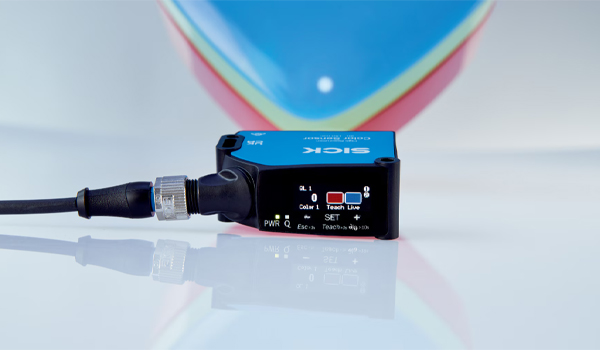

Cấu tạo & Nguyên lý hoạt động của cảm biến CSS High Resolution
Cấu tạo cơ bản
Cảm biến CSS High Resolution được cấu tạo từ các bộ phận sau:
– Nguồn phát sáng: thường là đèn LED trắng công suất cao hoặc LED RGB, đảm bảo ánh sáng ổn định & đều trên bề mặt vật thể
– Thấu kính, bộ lọc quang học: giúp hội tụ ánh sáng & loại bỏ nhiễu, nâng cao độ chính xác khi thu tín hiệu phản xạ
– Bộ thu tín hiệu: ghi nhận cường độ phản xạ của từng thành phần màu đỏ, xanh lá & xanh dương
– Bộ xử lý kỹ thuật số: phân tích, so sánh & xử lý tín hiệu để xác định màu sắc cụ thể
– Ngõ ra: cung cấp tín hiệu số hoặc tương tự để kết nối với máy tính, PLC hoặc hệ thống điều khiển tự động
Nguyên lý hoạt động
– Phát sáng: cảm biến CSS High Resolution phát ra chùm sáng trắng hoặc RGB lên bề mặt vật thể
– Phản xạ: ánh sáng phản xạ từ vật thể trở lại bộ thu của cảm biến
– Phân tích quang phổ: bộ lọc tách tín hiệu thành 3 kênh màu (Red, Green, Blue)
– Xử lý dữ liệu: bộ vi xử lý nội bộ so sánh dữ liệu với các giá trị tham chiếu đã cài đặt
– Xuất kết quả: cảm biến gửi tín hiệu ngõ ra tương ứng với màu sắc được phát hiện
Nhờ quy trình này, cảm biến CSS High Resolution có thể phân biệt chính xác ngay cả sự khác biệt nhỏ nhất trong sắc độ màu.

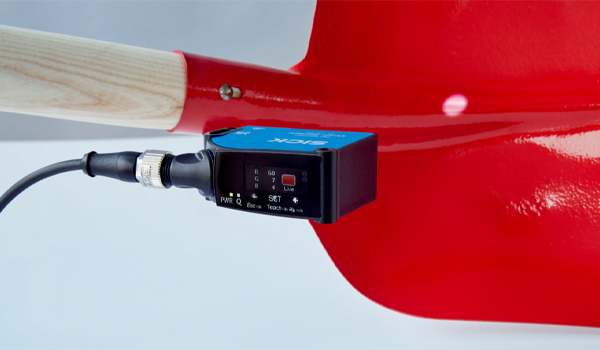

Ưu điểm vượt trội của cảm biến CSS High Resolution
Độ chính xác cao
Ưu điểm nổi bật nhất của cảm biến CSS High Resolution là độ phân giải quang học cao & khả năng phát hiện màu sắc cực kỳ chính xác, kể cả trong điều kiện ánh sáng môi trường thay đổi hoặc bề mặt vật thể mờ, bóng hoặc có kết cấu phức tạp.
Phản hồi nhanh, ổn định
Với tốc độ phản hồi nhanh, chỉ trong vài mili-giây, cảm biến phù hợp cho các dây chuyền tự động hoá tốc độ cao, đảm bảo kết quả ổn định mà không gây trễ hệ thống

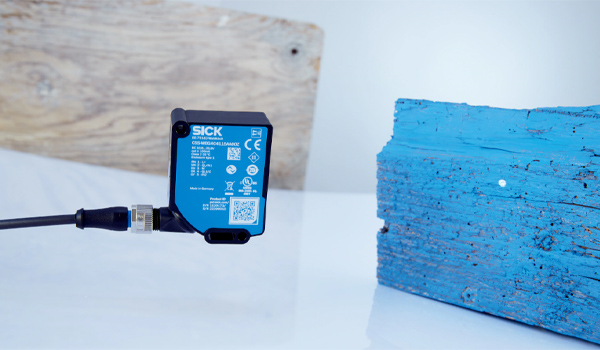

Tương thích đa dạng vật liệu
Cảm biến CSS High Resolution có thể phát hiện màu sắc trên nhiều chất liệu khác nhau như nhựa, gỗ, giấy, kim loại, bao bì, tem nhãn, linh kiện điện tử,… Bên cạnh đó, thiết bị còn hoạt động tốt cả với bề mặt mờ, bóng hoặc trong suốt.
Dễ dàng tích hợp, cài đặt
Hầu hết các cảm biến màu CSS High Resolution hiện đại đều hỗ trợ giao diện lập trình thân thiện, có thể kết nối trực tiếp với HMI, PLC hoặc PC thông qua tín hiệu RS485, NPN/PNP,… Việc cài đặt giá trị ngưỡng màu, độ nhạy & vùng phát hiện cũng được thực hiện nhanh chóng qua phần mềm đi kèm/nút điều chỉnh trên thân cảm biến.
Tuổi thọ, độ bền cao
Với thiết kế nhỏ gọn, vỏ nhôm/thép không gỉ chống bụi, chống nước đạt chuẩn IP65 – IP67, cảm biến CSS High Resolution có thể hoạt động bền bỉ trong môi trường khắc nghiệt.
>>> Xem thêm: [Góc giải đáp]: Cảm biến đo mức chất rắn nguyên liệu giá bao nhiêu?
Cảm biến CSS High Resolution – Giải pháp phát hiện màu siêu chính xác ngày càng khẳng định vị trí trong lĩnh vực tự động hóa & sản xuất công nghiệp. Với độ phân giải cao, tốc độ phản hồi nhanh cùng khả năng nhận diện màu tinh vi, thiết bị giúp doanh nghiệp nâng cao năng suất, tối ưu quy trình & kiểm soát sản phẩm.
Nếu bạn đang tìm kiếm một giải pháp phát hiện màu chính xác, đáng tin cậy cho dây chuyền sản xuất, cảm biến CSS High Resolution là lựa chọn không thể bỏ qua.
