Tìm Hiểu Cảm Biến Điện Dung Là Gì? Cấu Tạo, Ứng Dụng Và Nguyên Lý Hoạt Động
Th10
Cảm biến điện dung là một trong những loại cảm biến được ứng dụng rộng rãi trong công nghiệp hiện nay. Đặc biệt trong việc phát hiện, đo lường và giám sát mức chất lỏng hoặc vật liệu rắn không tiếp xúc. Trong bài viết dưới đây, ATPro Corp sẽ cùng bạn tìm hiểu chi tiết cảm biến điện dung là gì, cấu tạo, nguyên lý hoạt động của thiết bị này trong sản xuất và tự động hóa.
Khái niệm về cảm biến điện dung là gì?
Trong các loại cảm biến công nghiệp hiện nay, cảm biến điện dung là một trong những thiết bị được sử dụng phổ biến. Cảm biến còn có gọi là cảm biến điện môi, hoạt động dựa trên nguyên lý thay đổi điện dung khi hằng số điện môi của môi trường xung quanh biến đổi. Thiết bị này thường được thiết kế với cấu trúc gồm đầu dò bằng vật liệu cách điện như PVC hoặc Teflon, có khả năng lắp đặt trực tiếp trong môi trường đo như bồn, bể hoặc silo. Nhờ khả năng phát hiện sự thay đổi nhỏ trong điện môi, cảm biến điện dung có khả năng nhận biết chính xác sự hiện diện của chất lỏng, chất kết dính hoặc vật liệu rắn rời như bột, hạt nhựa, xi măng hay cát. Với tính linh hoạt cao, loại cảm biến này được ứng dụng phổ biến trong hệ thống giám sát và điều khiển mức trong công nghiệp. Cảm biến này hỗ trợ rất lớn trong việc cảnh báo, đo lường và tự động hóa quy trình vận hành hiệu quả.

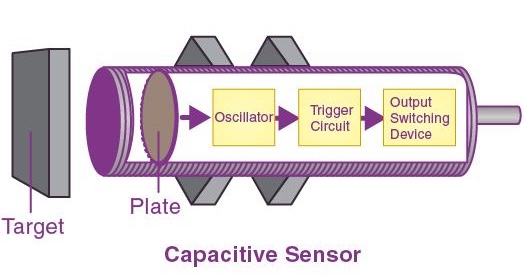

Cấu tạo của cảm biến điện dung
Cảm biến điện dung được thiết kế với bốn bộ phận chính đảm bảo khả năng hoạt động ổn định và chính xác:
Phần cảm biến (các bản cực cách điện): Sẽ trực tiếp tiếp xúc hoặc đặt gần môi trường đo, gồm hai bản cực được cách điện. Khi có sự thay đổi về hằng số điện môi giữa các bản cực, điện dung sẽ thay đổi tương ứng.
Mạch dao động: Có nhiệm vụ chuyển đổi sự thay đổi điện dung thành tín hiệu dao động điện. Biên độ hoặc tần số của dao động sẽ thay đổi theo giá trị điện dung đo được.
Bộ phát hiện (cảm nhận): Tiếp nhận tín hiệu dao động và phân tích sự thay đổi để xác định trạng thái hoặc mức của vật liệu được đo.
Mạch đầu ra: Biến đổi tín hiệu đã xử lý thành dạng tín hiệu điện tiêu chuẩn (như ON/OFF, analog 4-20mA hoặc tín hiệu số) để truyền đến bộ điều khiển, PLC hoặc hệ thống giám sát.
Xem nhanh top 12 cảm biến công nghiệp tốt được nhiều người tin dùng tại ATPro
Cảm biến điện dung hoạt động dựa theo nguyên lý nào?
Cảm biến điện dung hoạt động dựa trên sự thay đổi điện dung của tụ điện khi có vật thể đi vào vùng cảm ứng. Bên trong cảm biến gồm hai bản cực được cách điện, khi vật thể (dù là kim loại hay phi kim) tiến gần. Hằng số điện môi giữa hai bản cực thay đổi, làm điện dung C tăng lên. Mạch dao động bên trong cảm biến sẽ phát hiện sự thay đổi này và chuyển thành tín hiệu điện đầu ra.
Độ nhạy của cảm biến phụ thuộc vào khoảng cách, kích thước và đặc tính điện môi của vật liệu. Cảm biến điện dung phát hiện được cả vật liệu dẫn điện lẫn không dẫn điện như nước, nhựa, bột, hạt hoặc gỗ.
Dải đo của cảm biến điện dung
Tùy vào từng model và ứng dụng cụ thể, dải đo của cảm biến điện dung thường nằm trong khoảng 2mm đến 50mm. Một số loại phổ biến gồm: Cảm biến điện dung 2mm- 4mm- 8mm-12mm-16mm- 25mm, Cảm biến điện dung dạng ON/OFF,…

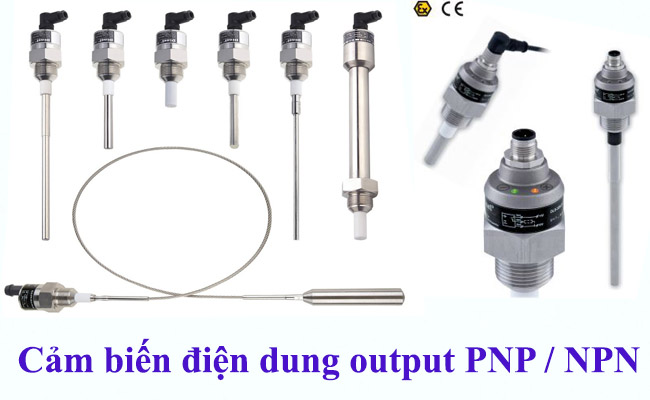

Ngõ ra (Output) của cảm biến điện dung
Cảm biến điện dung có các kiểu tín hiệu đầu ra tiêu chuẩn như PNP, NPN, NO, NC. Cho phép kết nối với bộ điều khiển logic (PLC), relay hoặc các thiết bị giám sát khác. Nhằm đáp ứng linh hoạt cho nhiều ứng dụng công nghiệp tự động hóa khác nhau.
Ứng dụng của cảm biến điện dung
Cảm biến điện dung được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng đo lường chính xác và phát hiện vật liệu đa dạng, từ chất rắn, lỏng đến các vật liệu phi kim. Một số ứng dụng tiêu biểu gồm:
Đo độ ẩm trong đất nông nghiệp:
Cảm biến điện dung giúp xác định hàm lượng nước trong đất thông qua sự thay đổi hằng số điện môi. Nhờ đó, người dùng theo dõi và điều chỉnh lượng nước tưới hợp lý, hỗ trợ quản lý tưới tiêu tự động và tối ưu năng suất cây trồng.

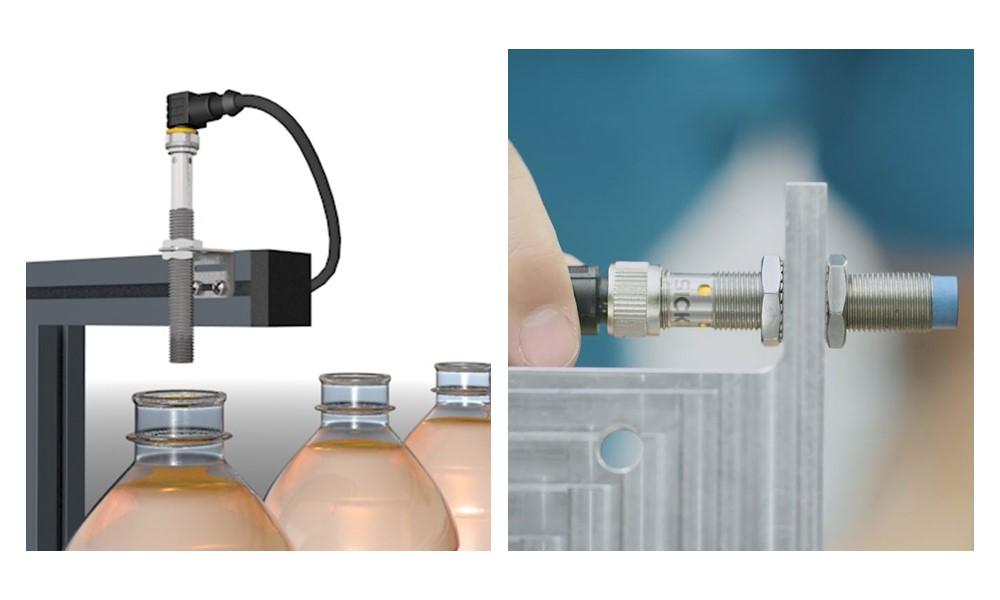

Đo mức vật liệu trong silo, bồn chứa hoặc phễu chứa:
Cảm biến điện dung có thể phát hiện mức chất rắn hoặc lỏng (bột, hạt nhựa, xi măng, cát, nước, dầu…) trong bồn hoặc silo. Tự động hóa quá trình nạp, xả và cảnh báo mức đầy hoặc cạn.
Giám sát quá trình đóng rắn vật liệu composite:
Được sử dụng để theo dõi phản ứng điện của nhựa nhiệt rắn và vật liệu composite, cảm biến điện dung giúp kiểm soát quá trình cure (đóng rắn) trong sản xuất, đảm bảo chất lượng và độ bền của sản phẩm.
Đo lường khe hở, khoảng cách trong thử nghiệm máy móc:
Trong công nghiệp cơ khí, cảm biến điện dung được dùng để đo khoảng cách cực nhỏ hoặc kiểm tra độ chính xác của các bộ phận quay. Đặc biệt trong các thử nghiệm máy nghiền hoặc thiết bị có độ rung cao.

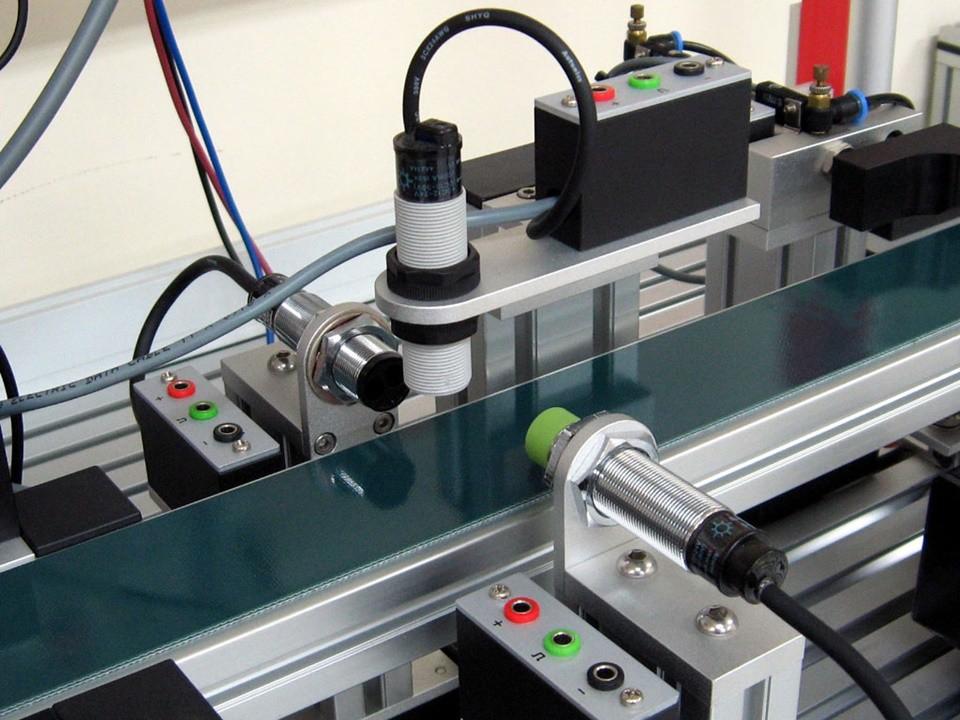

Cảm biến điện dung trong dây chuyền sản xuất
Phát hiện sản phẩm trên băng tải để điều khiển đóng gói, phân loại. Kiểm soát quy trình chiết rót, đóng nắp, dán nhãn với độ chính xác cao. Đảm bảo an toàn và đồng bộ hóa các công đoạn trong hệ thống sản xuất tự động.
Lời kết
Cảm biến điện dung là thiết bị đo lường và phát hiện vật thể dựa trên sự thay đổi điện dung, với độ chính xác cao và khả năng ứng dụng linh hoạt trong nhiều lĩnh vực khác nhau. Nhờ thiết kế nhỏ gọn, bền bỉ và dễ tích hợp với các hệ thống điều khiển tự động. Cảm biến điện dung ngày càng trở thành giải pháp quan trọng trong công nghệ đo lường hiện đại, góp phần nâng cao hiệu suất vận hành và tối ưu hóa quy trình sản xuất.
Xem thêm: Cảm Biến Chuyển Động Là Gì? Phân Loại Và Nguyên Lý Hoạt Động
Hy vọng rằng qua bài viết này của ATPro Corp, bạn đọc đã hiểu rõ hơn cảm biến điện dung là gì. Nguyên lý hoạt động, cấu tạo cũng như những ứng dụng thực tiễn của thiết bị này trong đời sống và công nghiệp. Chắc chắn đây sẽ là lựa chọn lý tưởng cho các hệ thống tự động hóa, giám sát và điều khiển thông minh.
