Cảm Biến Hall: Nguyên Lý Hoạt Động Và Ứng Dụng Trong Công Nghiệp
Th7
Cảm biến Hall là thiết bị đo lường và phát hiện từ trường, được ứng dụng rộng rãi trong công nghiệp và đời sống hiện đại. Nhờ khả năng phát hiện sự thay đổi của từ trường và biến đổi chúng thành tín hiệu điện, cảm biến Hall mang đến giải pháp giám sát vị trí, tốc độ, góc quay hay dòng điện một cách nhanh chóng, chính xác và đáng tin cậy. Trong bài viết này, hãy cùng ATPro Corp tìm hiểu cảm biến Hall là gì, nguyên lý hoạt động và các ứng dụng trong công nghiệp.
Tìm hiểu cảm biến Hall là gì?
Cảm biến Hall, hay còn gọi là Hall IC sensor, là một thiết bị điện tử chuyên dùng để phát hiện sự hiện diện của từ trường hoặc đo lường cường độ và hướng của từ trường. Với đặc điểm hoạt động không tiếp xúc cơ học với vật thể cần đo, cảm biến Hall giúp tăng độ bền thiết bị và giảm thiểu chi phí bảo trì. Nhờ tính linh hoạt và độ chính xác cao, cảm biến Hall được ứng dụng rộng rãi trong cả công nghiệp lẫn dân dụng. Từ giám sát vị trí, tốc độ vòng quay cho đến phát hiện lỗi trong động cơ điện.
Xem nhanh top 12 cảm biến công nghiệp tốt được nhiều người tin dùng tại ATPro
Cấu tạo của cảm biến Hall
Thành phần cốt lõi của cảm biến Hall là một tấm bán dẫn mỏng, thường được chế tạo từ chất bán dẫn loại p hoặc n. Cho một dòng điện chạy qua tấm bán dẫn này và được đặt trong một từ trường vuông góc thì xuất hiện hiệu ứng Hall. Hiệu ứng này tạo ra một điện áp nhỏ, vuông góc với cả hướng dòng điện và đường sức từ trường, hay còn gọi là điện áp Hall.
Vì điện áp Hall thường rất nhỏ nên cảm biến Hall được tích hợp thêm nhiều mạch điện tử hỗ trợ để khuếch đại và xử lý tín hiệu này, bao gồm:
- Mạch khuếch đại: Khuếch đại điện áp Hall lên mức dễ đo lường và xử lý.
- Mạch điều chỉnh điện áp: Đảm bảo cung cấp nguồn điện ổn định cho toàn bộ cảm biến.
- Mạch so sánh: So sánh điện áp Hall với giá trị ngưỡng cài đặt, từ đó tạo ra tín hiệu đầu ra (ON/OFF).
Bên cạnh đó tùy theo yêu cầu ứng dụng cụ thể, cảm biến Hall sẽ được tích hợp thêm bộ lọc, mạch bảo vệ, hoặc các mạch xử lý tín hiệu khác. Tuy nhiên, cấu trúc cơ bản của thiết bị vẫn xoay quanh tấm bán dẫn và các mạch điện tử hỗ trợ cho việc khuếch đại và phát tín hiệu.
Nguyên lý hoạt động của loại cảm biến Hall

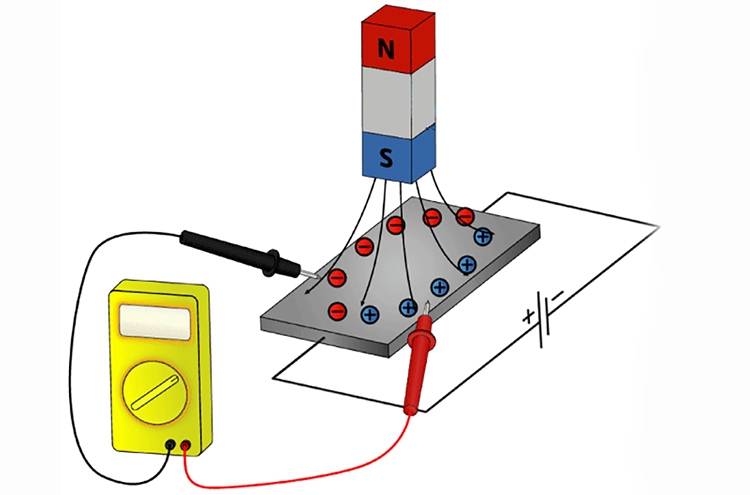

Cảm biến Hall hoạt động dựa trên hiệu ứng Hall, vào năm 1879 một hiện tượng vật lý được Edwin Herbert Hall phát hiện. Hiệu ứng này xảy ra khi một vật dẫn điện có dòng điện chạy qua và được đặt trong một từ trường vuông góc với hướng dòng điện.
Khi có dòng điện chạy qua một vật liệu dẫn điện, các electron sẽ di chuyển theo đường thẳng. Tuy nhiên, khi có từ trường tác động vuông góc, lực Lorentz sẽ làm lệch hướng chuyển động của các electron. Kết quả là các electron bị đẩy lệch sang một bên của tấm bán dẫn, tạo ra sự chênh lệch mật độ điện tích giữa hai mặt đối diện.
Mức chênh lệch này sinh ra một hiệu điện thế đặc trưng, gọi là điện áp Hall, xuất hiện vuông góc với cả hướng dòng điện và từ trường. Độ lớn của điện áp Hall tỷ lệ thuận với cường độ dòng điện và cường độ từ trường, đặc trưng cho vật liệu làm nên tấm bán dẫn Hall.
Nhờ nguyên lý này, cảm biến Hall đo lường chính xác sự thay đổi của từ trường. Từ đó chuyển đổi thành tín hiệu điện để giám sát vị trí, tốc độ hoặc dòng điện một cách hiệu quả và không cần tiếp xúc cơ học.

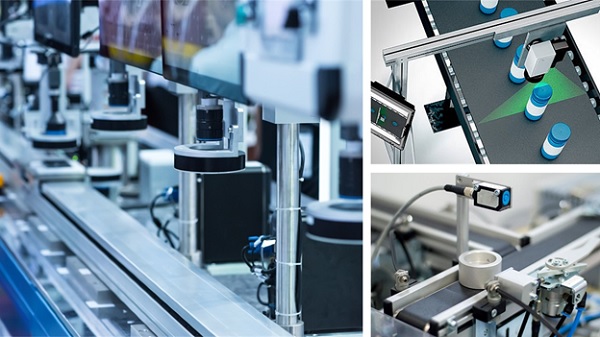

Các ứng dụng cảm biến Hall trong công nghiệp
- Đo tốc độ quay: Cảm biến Hall thường được lắp đặt trong động cơ điện, quạt công nghiệp, máy CNC… để đo tốc độ quay của trục, bánh răng hoặc đĩa từ.
- Xác định vị trí và góc quay: Dùng trong các hệ thống robot, cánh tay tự động, van điều khiển tự động, thang máy để phát hiện vị trí, góc quay, điểm dừng chính xác.
- Phát hiện đóng/mở cửa tự động: Tích hợp trong cửa cuốn, cửa kho lạnh, cửa băng tải để giám sát trạng thái mở/đóng an toàn.
- Giám sát dòng điện: Ứng dụng trong các thiết bị đo lường, bộ bảo vệ quá dòng để phát hiện và đo dòng điện không tiếp xúc, nhờ khả năng phát hiện từ trường xung quanh dây dẫn.
- Hệ thống điều khiển động cơ: Dùng làm cảm biến Hall cho động cơ BLDC (brushless DC motor). Nhằm xác định vị trí rotor, từ đó điều khiển đóng/mở cuộn dây stator chính xác.
Xem thêm: Cảm Biến Vùng Là Gì? Nguyên Lý Hoạt Động Và Ứng Dụng Trong Công Nghiệp
ATPro Corp chuyên cung cấp các dòng cảm biến công nghiệp chất lượng cao, trong đó có cảm biến Hall, cảm biến vùng hiện đại, đáp ứng đầy đủ các tiêu chuẩn về an toàn và độ chính xác cho hệ thống dây chuyền tự động hóa. Nếu cần tư vấn chi tiết hoặc báo giá thiết bị phù hợp. Quý khách vui lòng liên hệ ATPro Corp qua số hotline hoặc truy cập website để được hỗ trợ nhanh nhất.
