Cảm Biến Tiệm Cận Điện Dung – Thiết Bị Số Cho Tự Động Hóa Công Nghiệp
Th7
Cảm biến tiệm cận điện dung có khả năng phát hiện cả vật thể dẫn điện và không dẫn điện. Mang đến giải pháp kiểm soát chính xác trong môi trường sản xuất hiện đại, nơi tốc độ – tính ổn định – độ tin cậy luôn được đặt lên hàng đầu. Nhờ ưu điểm linh hoạt, dễ lắp đặt và tuổi thọ cao, loại cảm biến này đã trở thành lựa chọn quen thuộc. Trong các dây chuyền tự động, máy đóng gói, máy in, ngành thực phẩm, nhựa, gỗ và nhiều lĩnh vực công nghiệp khác.
Khái niệm cảm biến tiệm cận điện dung là gì?
Cảm biến tiệm cận điện dung, hay còn gọi là cảm biến điện môi, là một thiết bị đo lường và phát hiện vị trí dựa trên khả năng thay đổi hằng số điện môi (điện dung) của môi trường xung quanh nó. Cảm biến này dựa trên hiện tượng điện dung thay đổi khi có vật thể hoặc chất lỏng tiếp cận vùng phát hiện của cảm biến.
Với khả năng phát hiện đa dạng các loại vật liệu dẫn điện và không dẫn điện thiết bị này đặc biệt hiệu quả trong việc phát hiện mức chất lỏng. Chẳng hạn như phát hiện nước, dầu, dung môi; phát hiện các loại chất kết dính, bột, hạt nhựa, xi măng, cát… ở dạng rời.
Trong công nghiệp, cảm biến tiệm cận điện dung thường được lắp đặt để đo và kiểm soát mức chất lỏng hoặc chất rắn trong bồn chứa, silo, bể chứa, phễu hoặc các quy trình tự động cần giám sát liên tục.
Xem nhanh top 12 cảm biến công nghiệp tốt được nhiều người tin dùng tại ATPro
Cấu tạo của cảm biến tiệm cận điện dung
Về cấu tạo, cảm biến tiệm cận điện dung thường gồm bốn thành phần chính:
Phần cảm biến (điện cực): Đây là bộ phận cốt lõi, gồm hai bản cực dẫn điện được bố trí song song hoặc đồng tâm, ngăn cách nhau bởi lớp vật liệu cách điện.
Mạch dao động: Mạch này tạo ra tín hiệu điện áp xoay chiều cấp cho hai bản cực, duy trì trường điện từ. Nhằm phát hiện sự thay đổi điện dung khi có đối tượng xuất hiện trong vùng nhạy.
Bộ cảm nhận (mạch so sánh): Bộ phận này có nhiệm vụ nhận tín hiệu điện dung thay đổi từ phần cảm biến, sau đó so sánh với ngưỡng cài đặt. Nếu giá trị điện dung đạt đến ngưỡng phát hiện, mạch sẽ xử lý và phát tín hiệu điện áp tương ứng.
Mạch đầu ra: Đây là khâu xử lý cuối cùng, thường tích hợp các mạch khuếch đại và mạch đóng/ngắt (rơle hoặc transistor). Tín hiệu điện áp từ bộ cảm nhận được khuếch đại và chuyển đổi thành tín hiệu đầu ra –là tín hiệu ON/OFF (digital) hoặc tín hiệu tương tự (analog) để gửi đến các bộ điều khiển PLC, đèn báo, còi cảnh báo hoặc hệ thống giám sát khác.
Nguyên lý hoạt động của cảm biến tiệm cận điện dung
Khi cảm biến tiệm cận điện dung được kích hoạt, mạch dao động bên trong sẽ phát ra một tín hiệu điện áp xoay chiều cấp cho bản cực. Nhờ tín hiệu này, bản cực hoạt động như một tụ điện có khả năng dao động liên tục, tạo ra một điện trường ổn định quanh vùng phát hiện.
Khi có vật thể tiến vào vùng nhạy của cảm biến, vật thể sẽ làm thay đổi điều kiện điện trường giữa hai bản cực, từ đó làm thay đổi giá trị điện dung của tụ điện bên trong.
Bộ cảm nhận sẽ liên tục theo dõi sự biến thiên điện dung này và chuyển đổi nó thành tín hiệu điện áp. Tín hiệu điện áp sau đó được mạch đầu ra khuếch đại và xử lý, phát ra tín hiệu cảnh báo dưới dạng bật/tắt (ON/OFF) hoặc tín hiệu tương tự (analog) tùy theo cấu hình của thiết bị. Tín hiệu đầu ra này sẽ được truyền về các hệ thống quản lý giám sát như SCADA, PLC hoặc các hệ thống điều khiển tự động khác, giúp quy trình sản xuất vận hành an toàn, chính xác và liên tục.

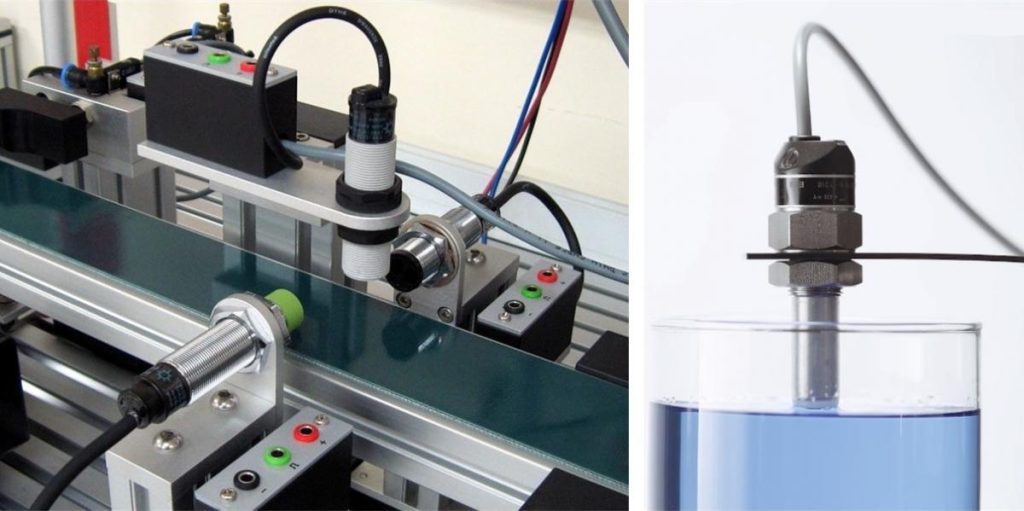

Cảm biến tiệm cận điện dung được ứng dụng trong những lĩnh vực nào?
- Kiểm đếm sản phẩm trên dây chuyền: Cảm biến tiệm cận điện dung được lắp đặt để phát hiện và đếm số lượng sản phẩm đi qua băng chuyền sản xuất.
- Đo mực nước, mực chất lỏng: Thiết bị này thường được dùng để phát hiện và giám sát mức chất lỏng như nước, dầu, hóa chất, sơn… trong bồn chứa, phễu hay silo.
- Robot và hệ thống điều khiển tự động: Trong lĩnh vực robot công nghiệp, cảm biến tiệm cận điện dung thường được tích hợp. Để phát hiện vật cản, xác định vị trí chi tiết hoặc điều khiển các thao tác tự động như gắp, di chuyển, sắp xếp sản phẩm.
ATPro Corp địa chỉ uy tín cung cấp các dòng cảm biến công nghiệp chất lượng cao. Đáp ứng đầy đủ các tiêu chuẩn về an toàn, độ chính xác cho hệ thống tự động hóa. Sản phẩm cảm biến của ATPro Corp được lựa chọn và kiểm tra kỹ lưỡng trước khi bàn giao, phù hợp với nhiều lĩnh vực như đo mức chất lỏng, phát hiện vật thể, giám sát dây chuyền, điều khiển robot hay hệ thống SCADA. Bên cạnh chất lượng sản phẩm, ATPro Corp còn cam kết mang đến chế độ bảo hành minh bạch, hỗ trợ kỹ thuật tận tình, đảm bảo khách hàng an tâm trong suốt quá trình lắp đặt và vận hành thiết bị.
