DỰ ÁN / ĐƠN HÀNG, GIÁM SÁT NHIỆT ĐỘ, Hệ thống giám sát nhiệt độ kho lạnh
GIÁM SÁT NHIỆT ĐỘ ĐỘ ẨM KHÔNG DÂY
Th8
Giám sát nhiệt độ độ ẩm không dây (Hệ thống giám sát cảnh báo nhiệt độ độ ẩm từ xa). Được sản xuất với tiêu chuẩn kết nối bằng sóng LORA giúp tín hiệu đường truyền hoạt động trong mọi môi trường. Nhằm thay thế cho việc giám sát thủ công tại kho lạnh. Giải quyết triệt để các sai sót và nâng cao tính chủ động trong công tác quản lý tại kho lạnh.
CHỨC NĂNG HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ ĐỘ ẨM
Dựa theo yêu cầu của Quý khách hàng, đội ngũ kỹ sư của ATPro Corp đã đưa ra giải pháp giám sát nhiệt ẩm không dây phù hợp.
- Hệ thống có chức năng giám sát nhiệt độ độ ẩm tại 5 vị trí khác nhau, điều khiển 6 máy lạnh. Tất cả được kết nối không dây bằng sóng Lora.
- Giám sát và xem trạng thái cảnh báo của hệ thống trên Smartphone, Tablet, Laptop, PC.
- Báo động qua gmail, cài đặt không giới hạn địa chỉ email nhận cảnh báo.
- Giám sát thời gian thực với đồ thị trực quan.
- Có sẵn wifi hoặc cổng LAN để kết nối mạng internet.
- Xuất báo cáo các sự kiện cảnh báo theo thời gian ra file excel
CÁC THIẾT BỊ PHẦN CỨNG TRONG HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ ĐỘ ẨM KHÔNG DÂY
Tủ trung tâm AT-IIoT HMI EMKO GATEWAY
Số lượng 1 bộ;
Bộ xử lý trung tâm Gateway có màn hình cảm ứng 7” Model: HMI EMKO Proop-7L.E
Bộ điều khiển lập trình PLC
- I/O: 8DI/6DO.
- Ngõ ra: Transistor.
- Cổng COM: RS-232 & RS-485.
- Truyền thông Modbus RTU.
- Chức năng: kết nối 01 chuông cảnh báo tại chỗ.
Bộ chuyển tín hiệu RS485 sang tín hiệu không dây, AT-RS485/LORA
- Chuyển tín hiệu Modbus RTU – RS485 sang sóng LORA không dây, kết nối các thiết bị vào hệ thống.
- Khoảng cách kết nối không dây lên đến 4000m
- UARTRate: 9600 kps;
- Data bits: 8;
- Parity: None;
- Stop bits: 1;
- Air Rate: 2.4 kps;
- Feq: 433.0 MHZ;
- Nguồn cấp: 24VDC.
Xem thêm: Giám sát nhiệt độ độ ẩm là gì? Mua thiết bị giám sát nhiệt độ ở đâu giá rẻ
Bộ nguồn tổ ong Meanwell 50W24VDC.
Chuông cảnh báo gắn trên tủ
Thiết bị đo nhiệt độ, độ ẩm AT-THMS3.1
Số lượng 4 bộ;
Kích thước thiết bị đo nhiệt độ độ ẩm: 8.8*15.5*6.5 cm.
Số hiển thị bằng LED 7 đoạn KT 2*3 cm, màu đỏ. Hiển thị 01 mặt.
Hộp nhựa ABS, trong suốt mặt trước.
CPU: microchip PIC 16F887 (USA).
Cảm biến nhiệt độ độ ẩm SHT30. Chiều dài dây cảm biến: 30cm (không nối dài thêm).
- Dải đo nhiệt độ từ -40℃ đến +125℃, sai số +/-1℃
- Dải đo độ ẩm từ 0 – 100%, sai số +/-5%.
Hiệu chỉnh giá trị bằng các nút nhấn trên thiết bị (mặc định).
Ngõ ra DO kết nối 01 chuông cảnh báo.
Hỗ trợ truyền thông Modbus RTU – RS485.
Bộ chuyển tín hiệu RS485 sang tín hiệu không dây, AT-RS485/LORA;
Chuông cảnh báo gắn trên tủ;
Nguồn meanwell 24V15W (Hãng: Meanwell – Đài Loan).
Thiết bị đo nhiệt độ độ ẩm AT-THMS3.1, kèm theo PLC DVP14SS211R
Số lượng 1 bộ, về thông tin kỹ thuật giống với bộ thiết bị đo nhiệt độ độ ẩm AT-THMS3.1 ở trên chỉ thêm các chi tiết.
Bộ điều khiển lập trình PLC
- I/O: 8DI/6DO.
- Ngõ ra: Relay.
- Truyền thông Modbus RTU.
- Chức năng: kết nối remote điều khiển máy lạnh.
Module mở rộng bộ lập trình
- 08 relay output.
- Chức năng: kết nối remote điều khiển máy lạnh.
- Hãng: Delta – Đài Loan.
Bộ chuyển tín hiệu RS485 sang tín hiệu không dây, AT-RS485/LORA (như trên mục 1)
Tủ bảo vệ (Hãng: Boxco – Hàn Quốc).
Chuông cảnh báo gắn trên tủ
Nguồn meanwell 24V50W (Hãng: Meanwell – Đài Loan).
Bộ điều khiển ON/OFF máy lạnh trong giám sát nhiệt độ độ ẩm không dây
Điều khiển tăng đồng loạt hoặc giảm đồng loạt nhiệt độ của 06 máy lạnh (không có chức năng điều khiển bật / tắt máy lạnh).
Mỗi máy lạnh trang bị 01 bộ điều khiển, lắp đặt ở vị trí gần máy lạnh nhất.
Tổng: 06 cái (Khu vực Warehouse Downstairs).
Lập trình PLC điều khiển máy lạnh
Lập trình 01 PLC điều khiển nhiệt độ của 06 máy lạnh (Khu vực Warehouse Downstairs).
Dây điện, ống luồn dây,…

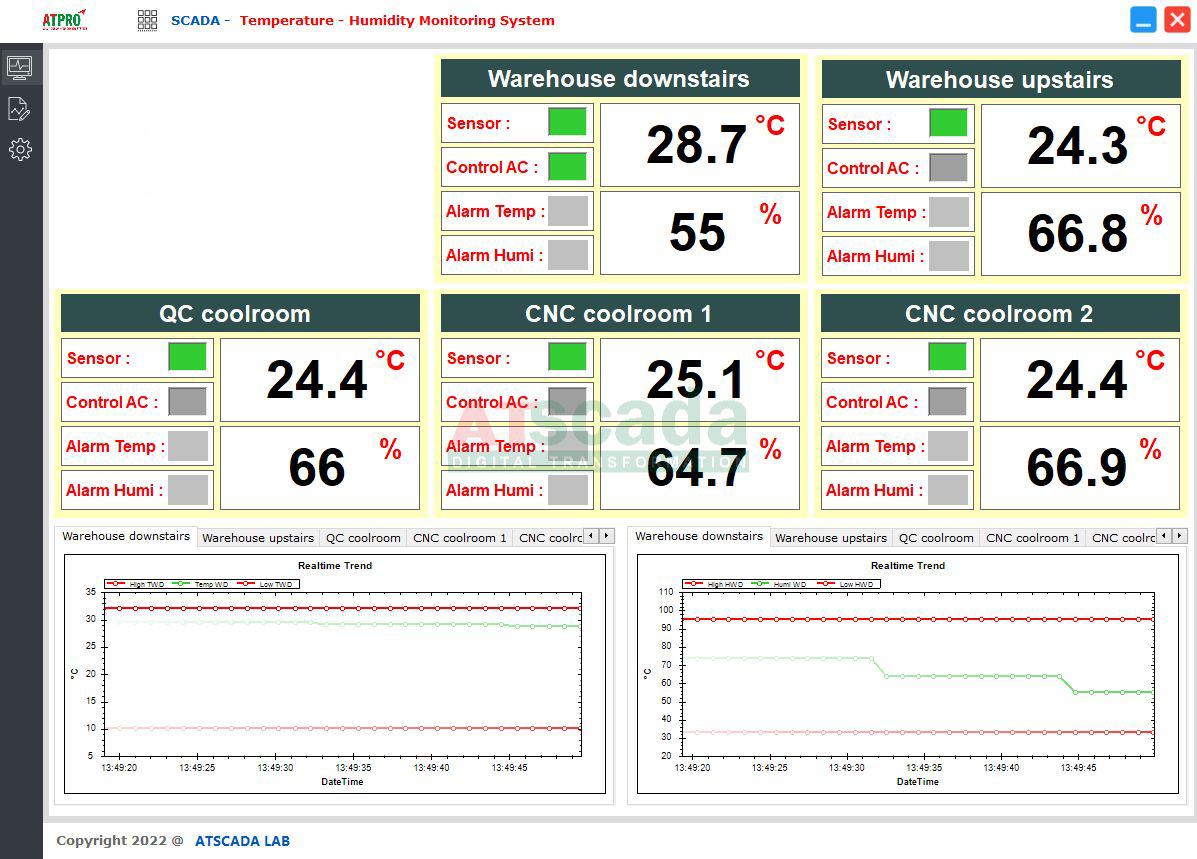

PHẦN MỀM GIÁM SÁT ATSCADA GIÁM SÁT ĐIỀU KHIỂN KHO LẠNH
ATSCADA Lab triển khai phần mềm giám sát và sẽ hướng dẫn khách hàng vận hành hệ thống giám sát nhiệt ẩm không dây.
Tích hợp xây dựng phần mềm gồm Tools, Drivers
- Giám sát nhiệt độ độ ẩm trên màn hình HMI, Smartphone, Tablet, Laptop, PC.
- Điều khiển nhiệt độ của 06 máy lạnh (Khu vực Warehouse Downstairs).
- Báo động qua chuông cảnh báo.
- Báo động qua mail, cài đặt không giới hạn địa chỉ mail nhận cảnh báo.

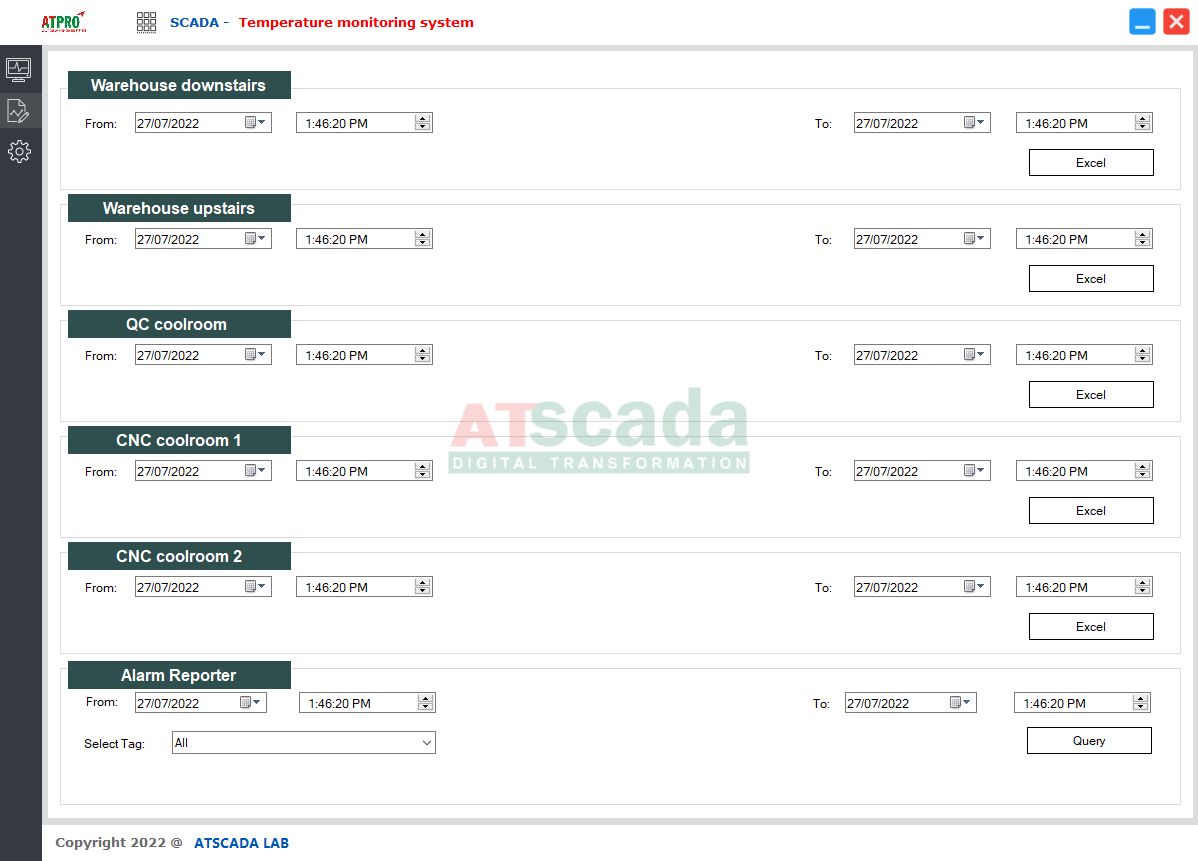

- Xuất báo cáo các sự kiện cảnh báo theo thời gian ra file excel (sử dụng PC/ Smartphone/ Laptop/ Tablet).
- Dữ liệu nhiệt ẩm lưu trên Server của khách

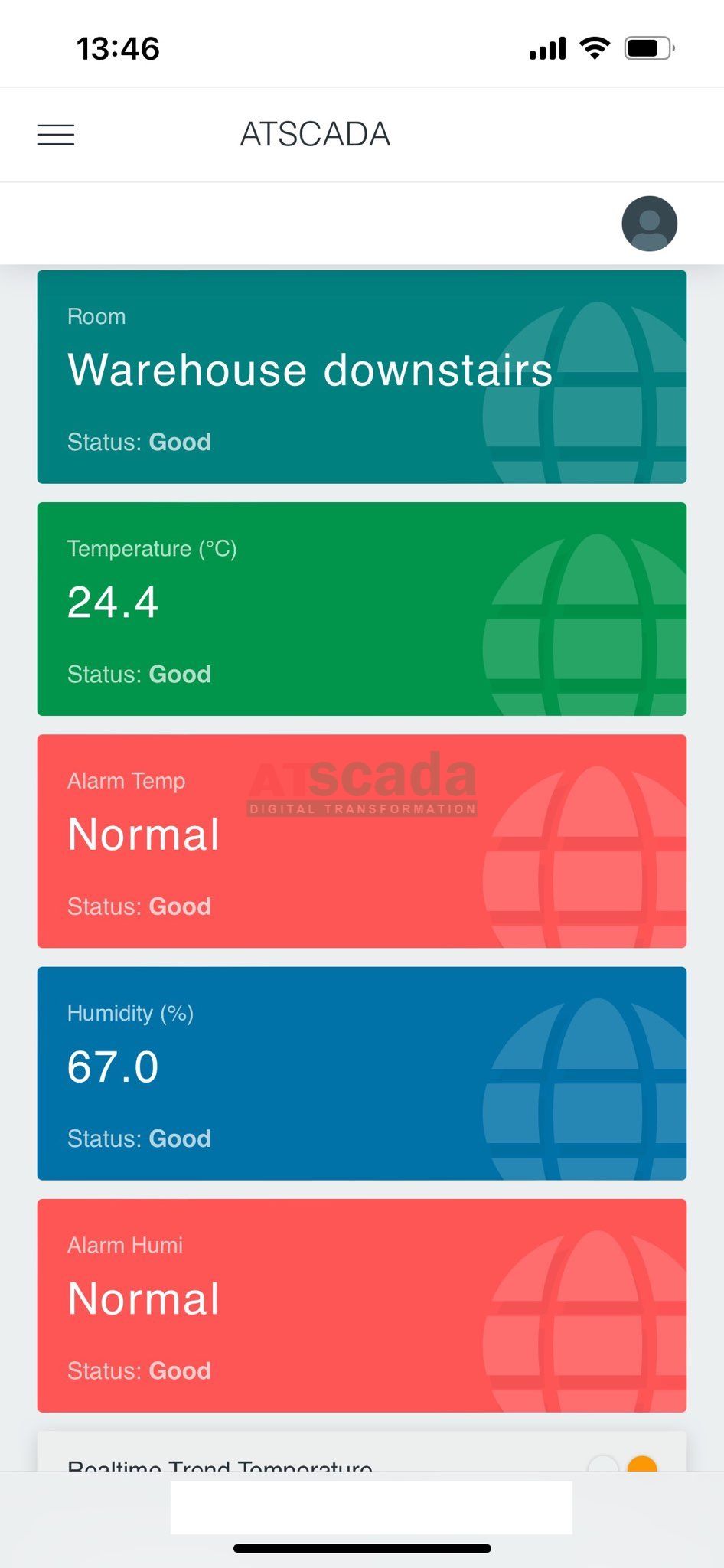

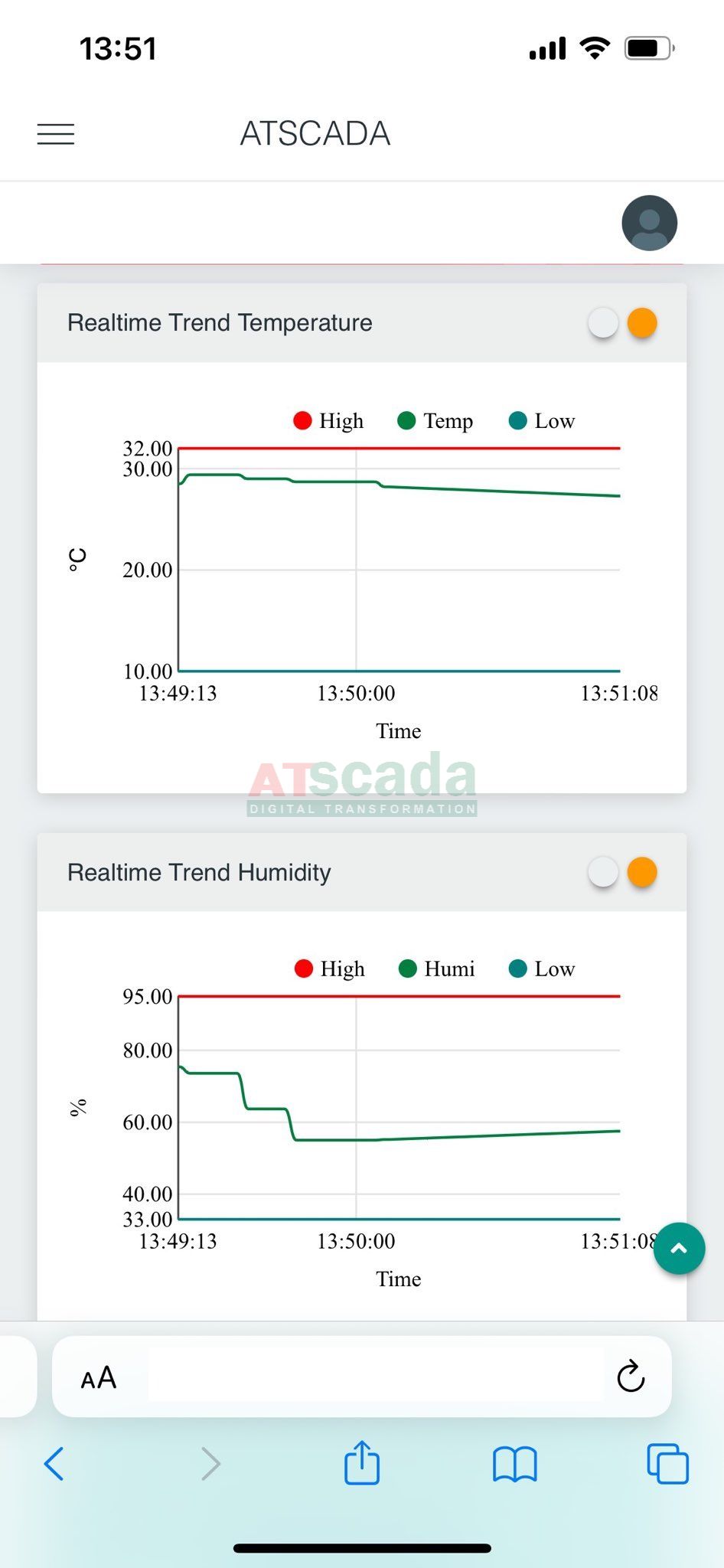

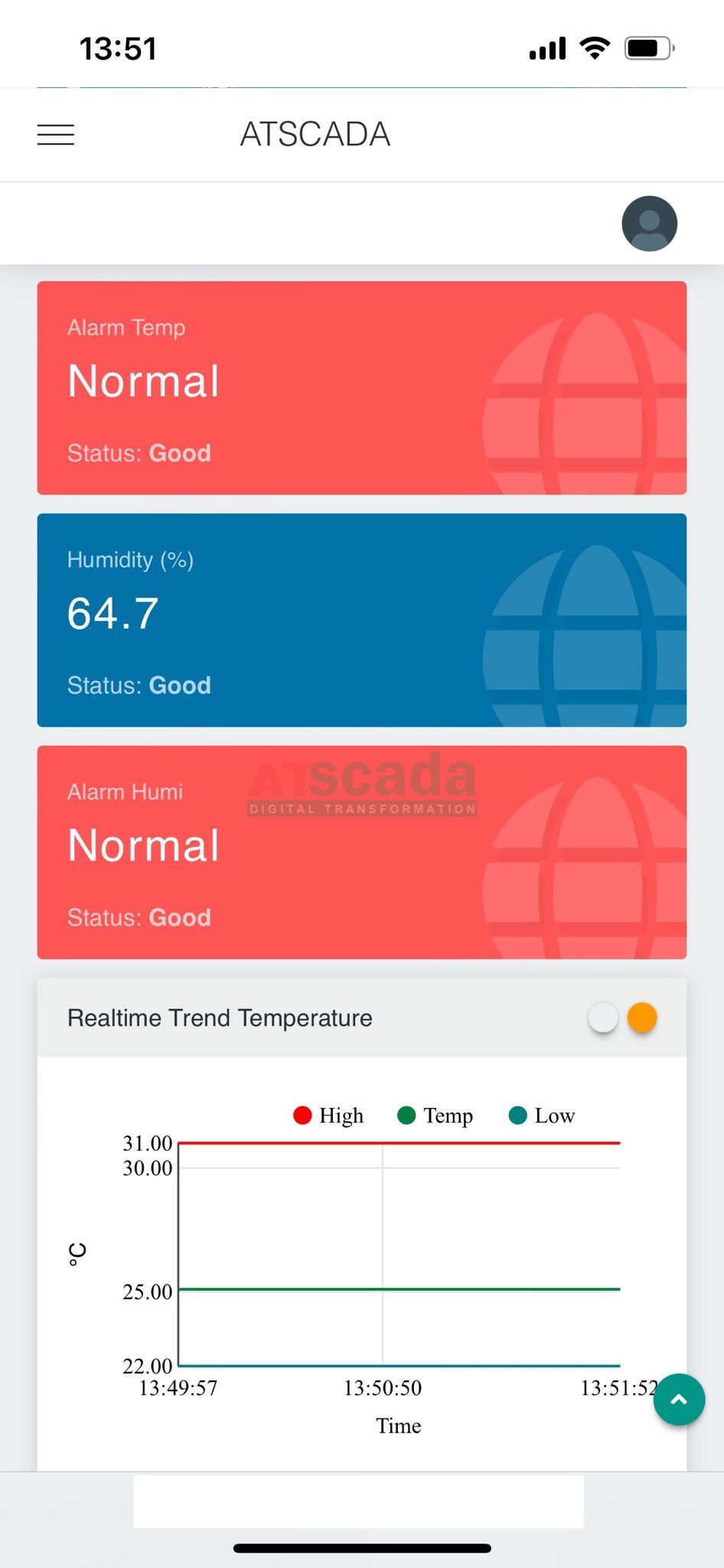

WebApp trong hệ thống giám sát nhiệt độ độ ẩm không dây
- Giám sát nhiệt độ độ ẩm 05 vị trí.
- Điều khiển nhiệt độ của 06 máy lạnh (Khu vực Warehouse Downstairs).

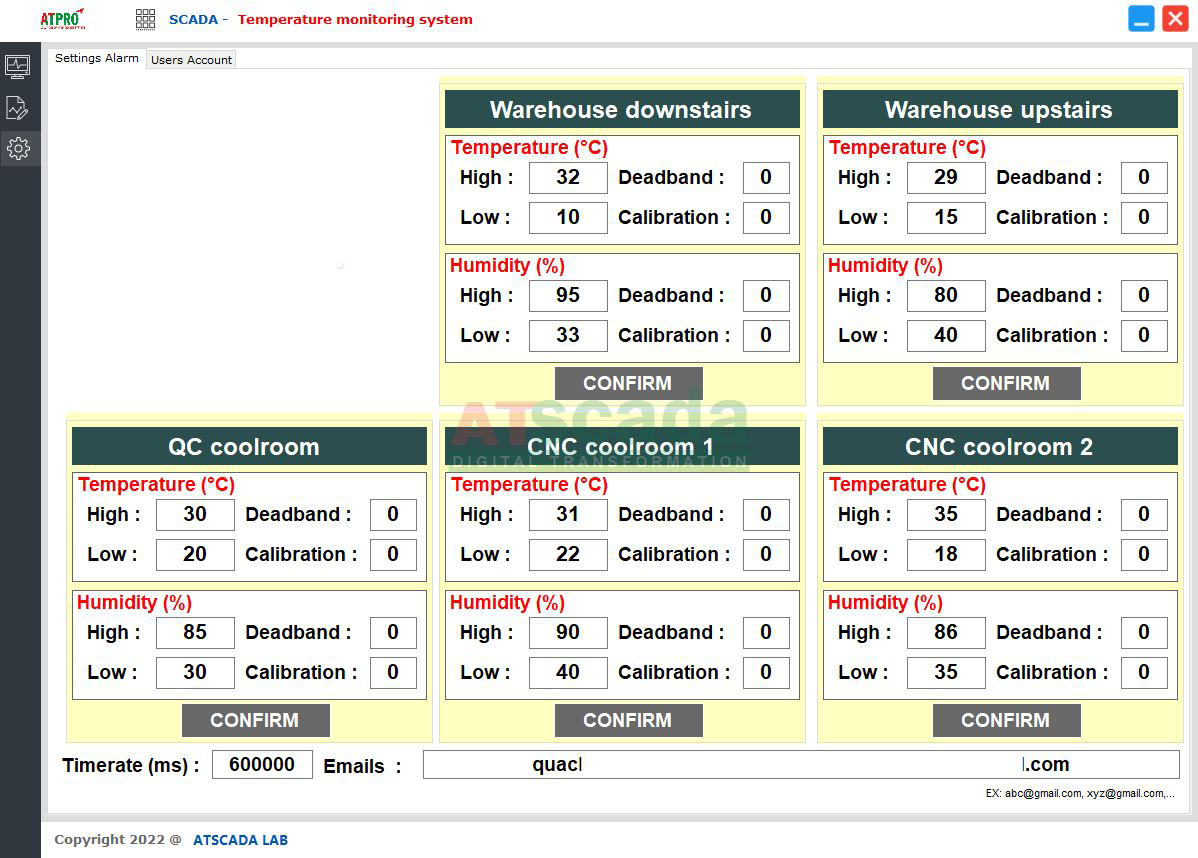

- Cho phép cài đặt ngưỡng nhiệt độ, độ ẩm.
- Xuất báo cáo các sự kiện cảnh báo theo thời gian ra file excel (sử dụng PC/ Smartphone/ Laptop/ Tablet).
- Giao diện WebApp cho phép giám sát trên thiết bị di động.
Ghi chú: Gateway / máy tính PC chạy phần mềm được cấp 1 IP mạng Internet cố định, thông số mạng đi kèm subnet mask, default gateway.
LÝ DO VÌ SAO NÊN GIÁM SÁT NHIỆT ĐỘ ĐỘ ẨM KHÔNG DÂY?
- Thay thế phương pháp quản lý, ghi chép thủ công kém hiệu quả;
- Giám sát nhiệt ẩm một cách tự động, liên tục và chính xác tại bất kỳ trạm làm việc nào;
- Khả năng đáp ứng nhanh với bất kỳ sự cố nào thông qua các cảnh báo (tại chỗ và từ xa);
- Hệ thống hữu ích cho việc quản lý, lên kế hoạch, tiết kiệm chi phí nhân công;
- Có khả năng tạo các báo cáo ở dạng bảng, dạng đồ thị, xuất ra file Excel.
- Hệ thống không cần phải đi dây rườm rà, lắp đặt nhanh chóng. Dễ dàng di chuyển vị trí lắp đặt (nếu cần);
- Hệ thống giám sát nhiệt ẩm không dây chủ động giúp người điều hành nhanh chóng đưa ra hướng giải quyết khi có sự cố phát sinh. Tránh gây ra các thiệt hại về người và tài sản.
- Theo dõi và giám sát các chỉ số, có thể can thiệp và điều khiển tín hiệu đầu ra, ghi nhớ sự kiện, xuất báo cáo, mở rộng kết nối đa điểm,… thuận tiện trong việc điều hành.
Với hệ thống giám sát cảnh báo nhiệt độ độ ẩm kho lạnh của ATPro Corp việc tích hợp thêm bớt tính năng trên bộ theo dõi nhiệt độ tủ thuốc là vô cùng dễ dàng. Tất cả các yêu cầu của quý khách sẽ đều được đội ngũ kĩ sư của chúng tôi tiếp nhận và đưa ra giải pháp tối ưu nhất.
VIDEO THAM KHẢO HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ ĐỘ ẨM KHÔNG DÂY
ATPro cung cấp giải pháp giám sát nhiệt độ độ ẩm uy tín tại Việt Nam
Nhiệt độ và độ ẩm là 2 yếu tố quan trọng cần chú ý khi lưu trữ hàng hóa, nguyên vật liệu. Xu hướng công nghệ thông minh và tự động hóa đang ngày càng phát triển và được ứng dụng nhiều hơn trong các lĩnh vực giúp tăng cao hiệu quả công việc. Giải pháp giám sát nhiệt độ độ ẩm từ xa hiện được ứng dụng chủ yếu trong tất cả các lĩnh vực sử dụng kho lưu trữ hoặc kho lạnh như: kho thuốc, kho vaccine, kho bảo quản thực phẩm, nông nghiệp 4.0, chăn nuôi, thủy hải sản,…
Quý khách hàng có nhu cầu sử dụng, tư vấn thiết kế phần mềm theo dõi nhiệt độ, hệ thống giám sát nhiệt độ kho lạnh, tủ vaccine, phòng server, … Vui lòng liên hệ với chúng tôi qua hotline.
