HỆ THỐNG ĐẾM BAO XI MĂNG TẠI 3 CHUYỀN SẢN XUẤT

HỆ THỐNG ĐẾM BAO XI MĂNG

Hệ thống đếm bao xi măng được sử dụng trong hầu hết tại các băng tải công nghiệp hiện nay. Hệ thống hỗ trợ đếm, hiển thị số lượng sản phẩm, lưu trữ thông tin và xuất báo cáo,…Tất cả các quy trình hoàn toàn tự động, hạn chế sự can thiệp của con người. Hệ thống đã thay thế toàn diện cho quy trình giám sát thủ công lạc hậu và nhiều yếu kém trước kia.

Công ty Cổ Phần Phát Triển Sài Gòn đã đầu tư lắp đặt hệ thống đếm sản phẩm phục vụ cho việc xuất xưởng của công ty. Hệ thống được ATPro Corp thiết kế-sản xuất-lắp đặt theo yêu cầu. Xin chân thành cảm ơn quý công ty đã tin tưởng sử dụng sản phẩm và dịch vụ của chúng tôi.

THÔNG TIN KỸ THUẬT VÀ TÍNH NĂNG CỦA HỆ THỐNG ĐẾM BAO XI MĂNG

Hệ thống đếm bao xi măng bao gồm các thiết bị phần cứng và phần mềm giám sát ATSCADA.

Các thiết bị phần cứng của hệ thống đếm bao xi măng

Tủ điều khiển.

  • Mỗi vị trí băng chuyền sẽ lắp đặt tủ điều khiển;
  • Nguồn meanwell 24V
  •  PLC delta
  • Bộ lọc nhiễu
  • Tủ boxco kích thước 20*30*15.

Cảm biến quang

  • Chức năng của cảm biến quang trong hệ thống đếm bao xi măng là đếm số lượng bao trên băng truyền.
  • Tầm phát hiện vật 0-1m.

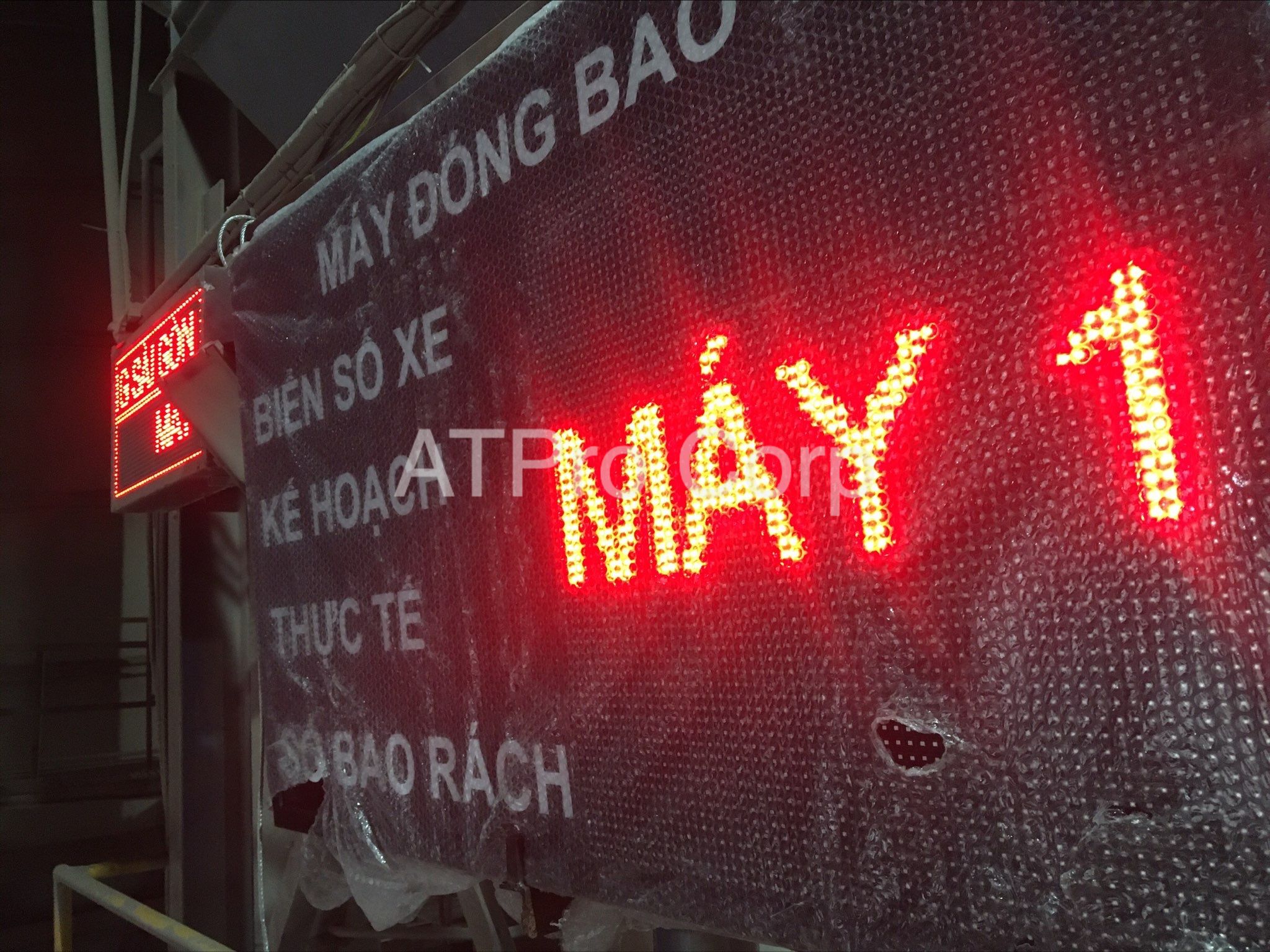

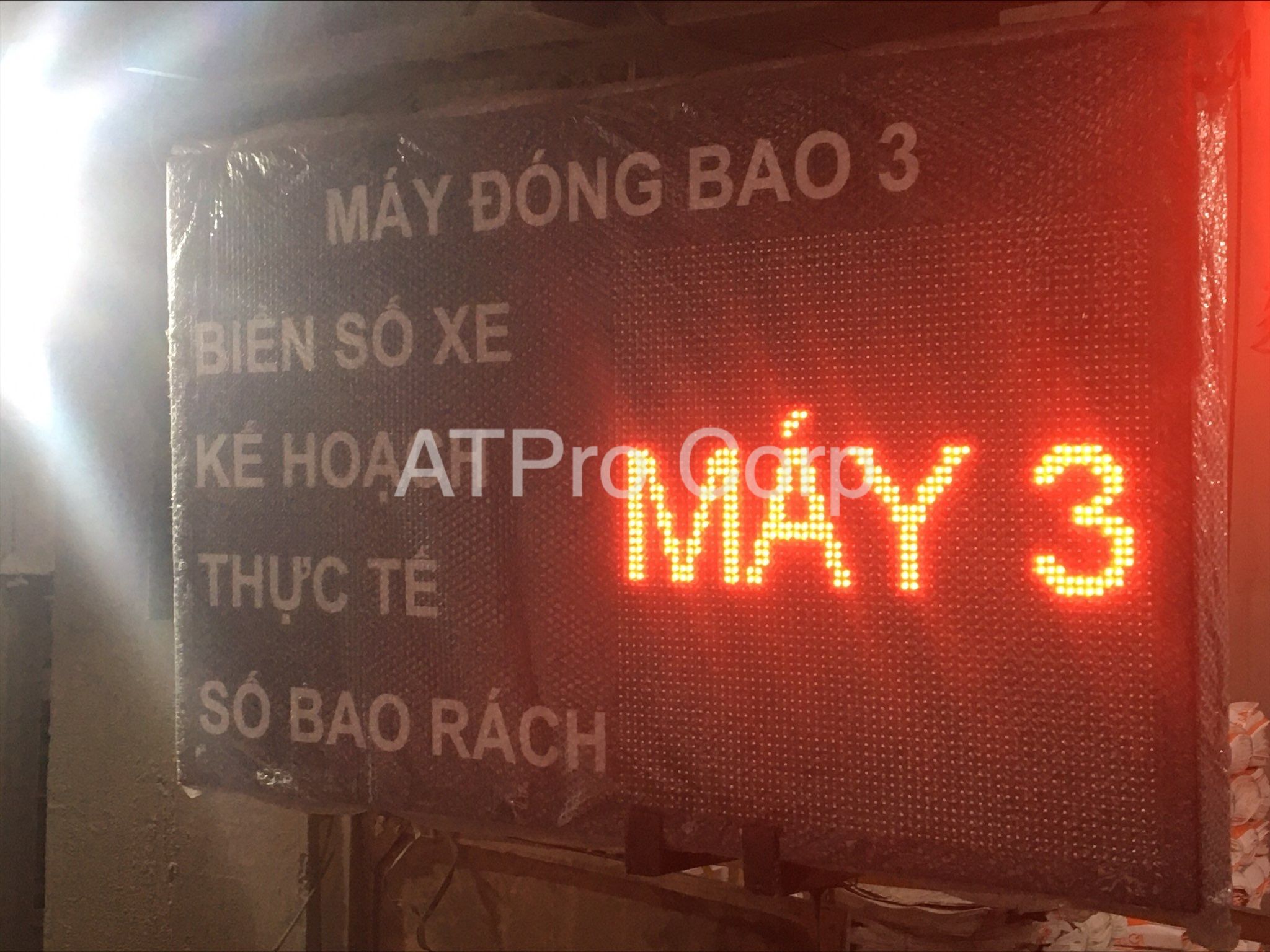

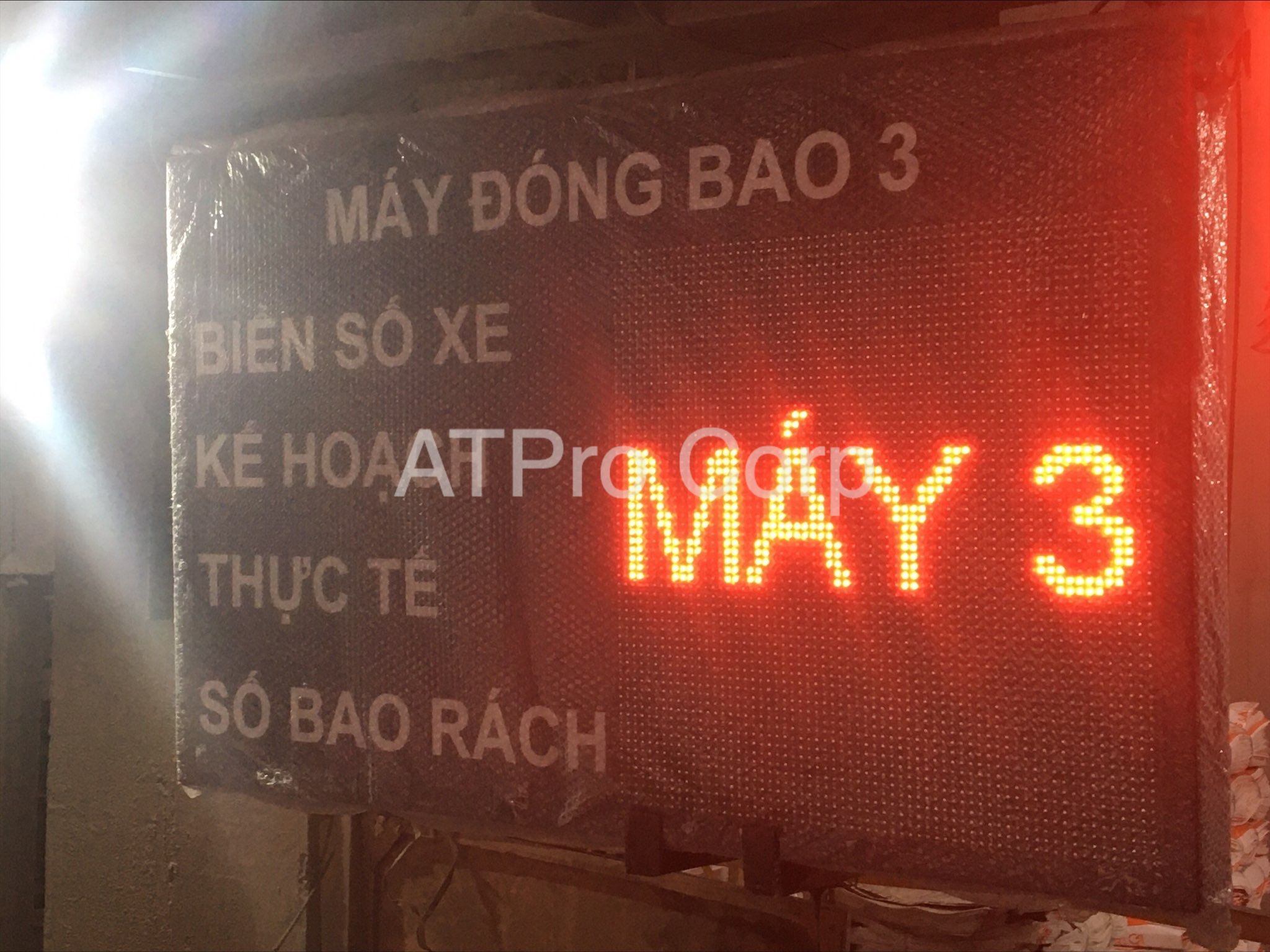

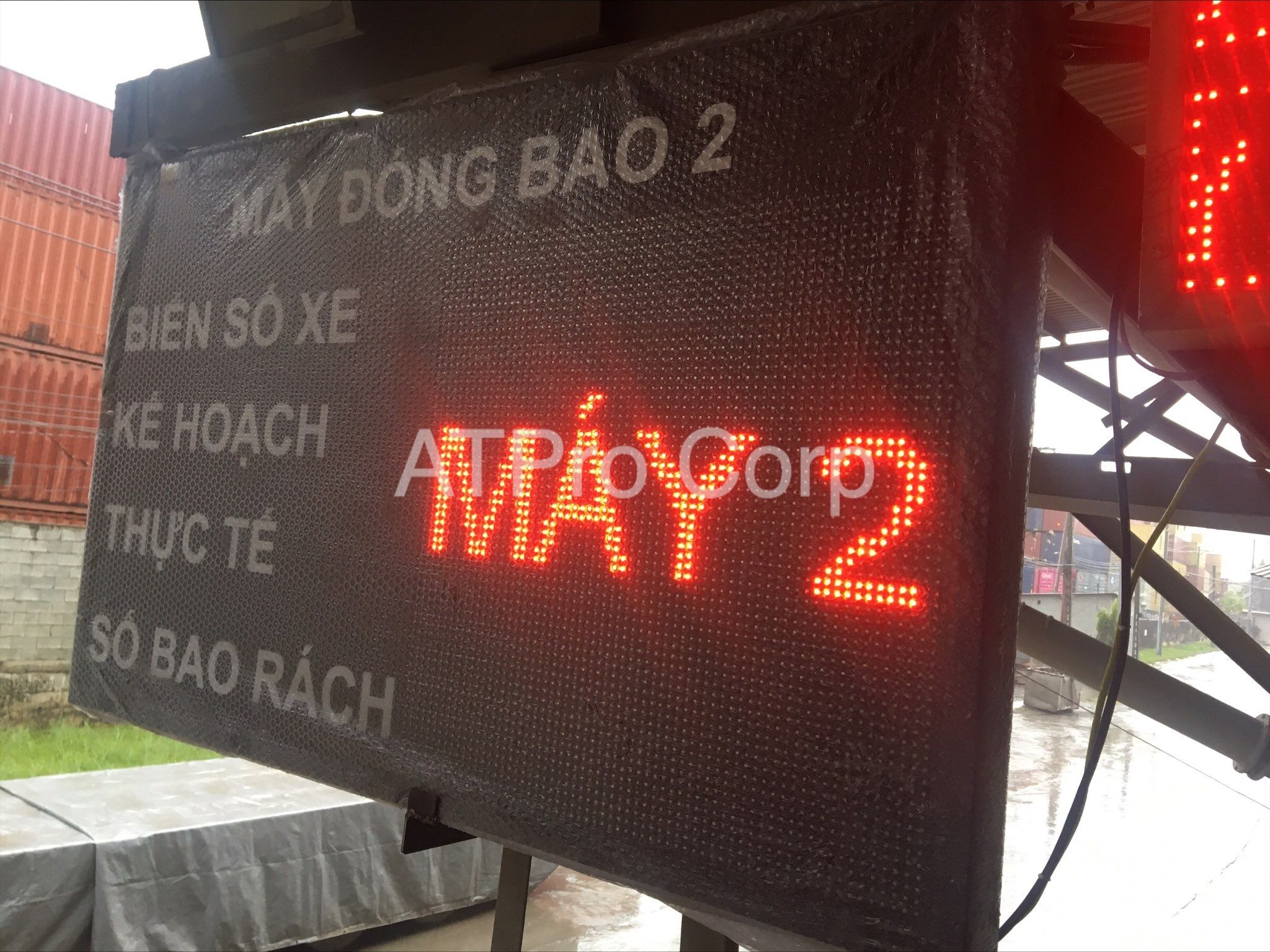

Bảng led hiển thị

HỆ THỐNG ĐẾM BAO XI MĂNG

  • Kích thước bảng hiển thị 85x142x9.5cm. Hiển thị 1 mặt;
  • Nội dung hiển thị bằng Led matrix P10, 1 màu đỏ;
  • Khung nhôm định hình;
  • Nguồn 5VDC bỏ trong bảng;
  • Card điều khiển HDE63;
  • Hiển thị nội dung: Hiển thị biển số xe, số lượng cài đặt, số lượng thực tế, số bao rách. Chiều cao chữ hiển thị ~12cm;
  • Giao tiếp qua cổng LAN.

Hộp nút nhấn.

HỆ THỐNG ĐẾM BAO XI MĂNG

  • Bao gồm 2 nút bấm chức năng:

+ Reset bảng led về 0;

+ Khi phát hiện bao bị rách, không nguyên vẹn, công nhân sẽ nhấn nút thì số lượng kế hoạch sẽ tăng lên 1;

  • Kết nối với tủ điều khiển PLC;
  • Đặt ở cuối mỗi băng truyền;

Đèn báo động :Cảnh báo đèn và chuông khi giá trị thực tế bằng giá trị cài đặt.

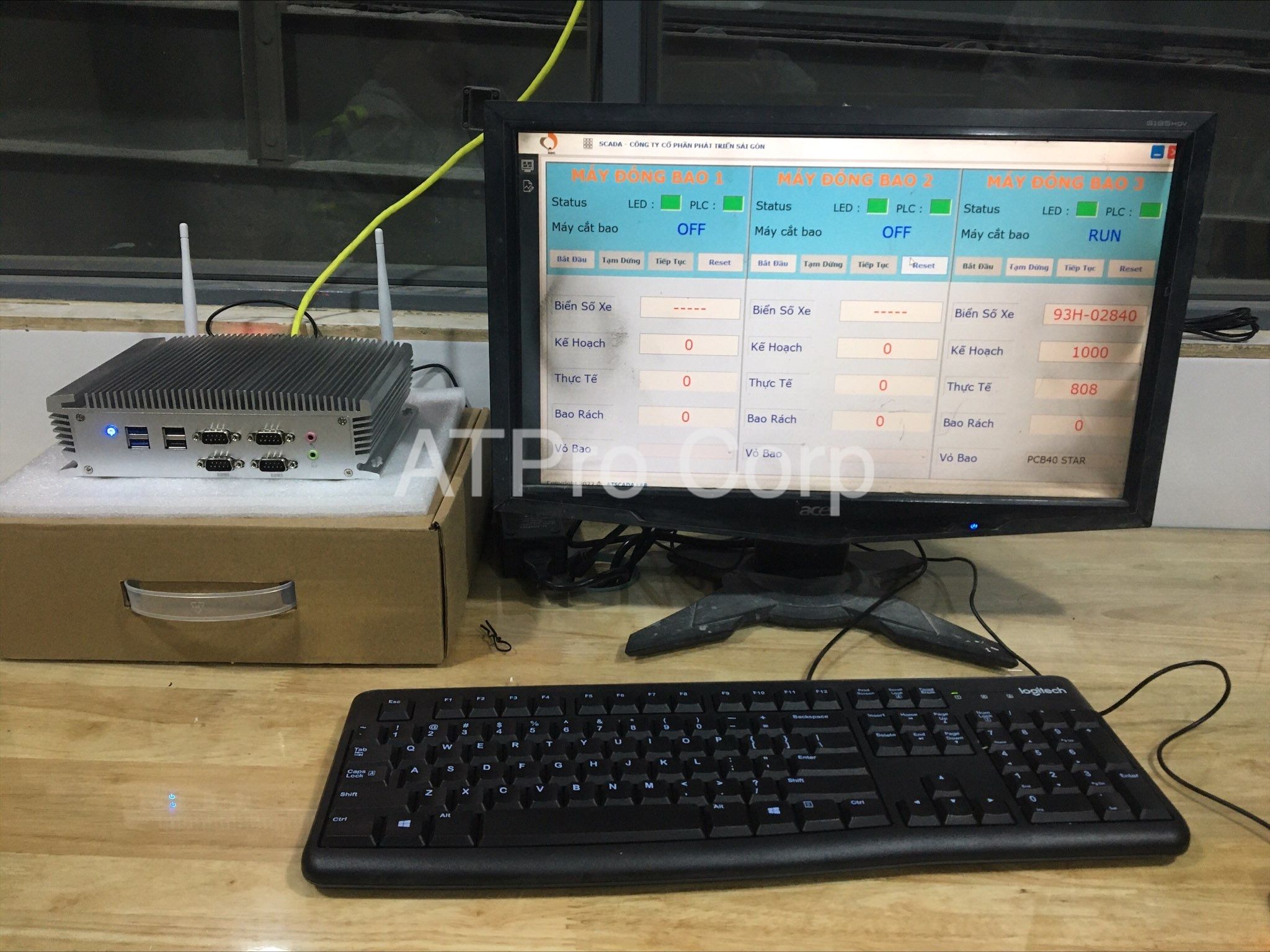

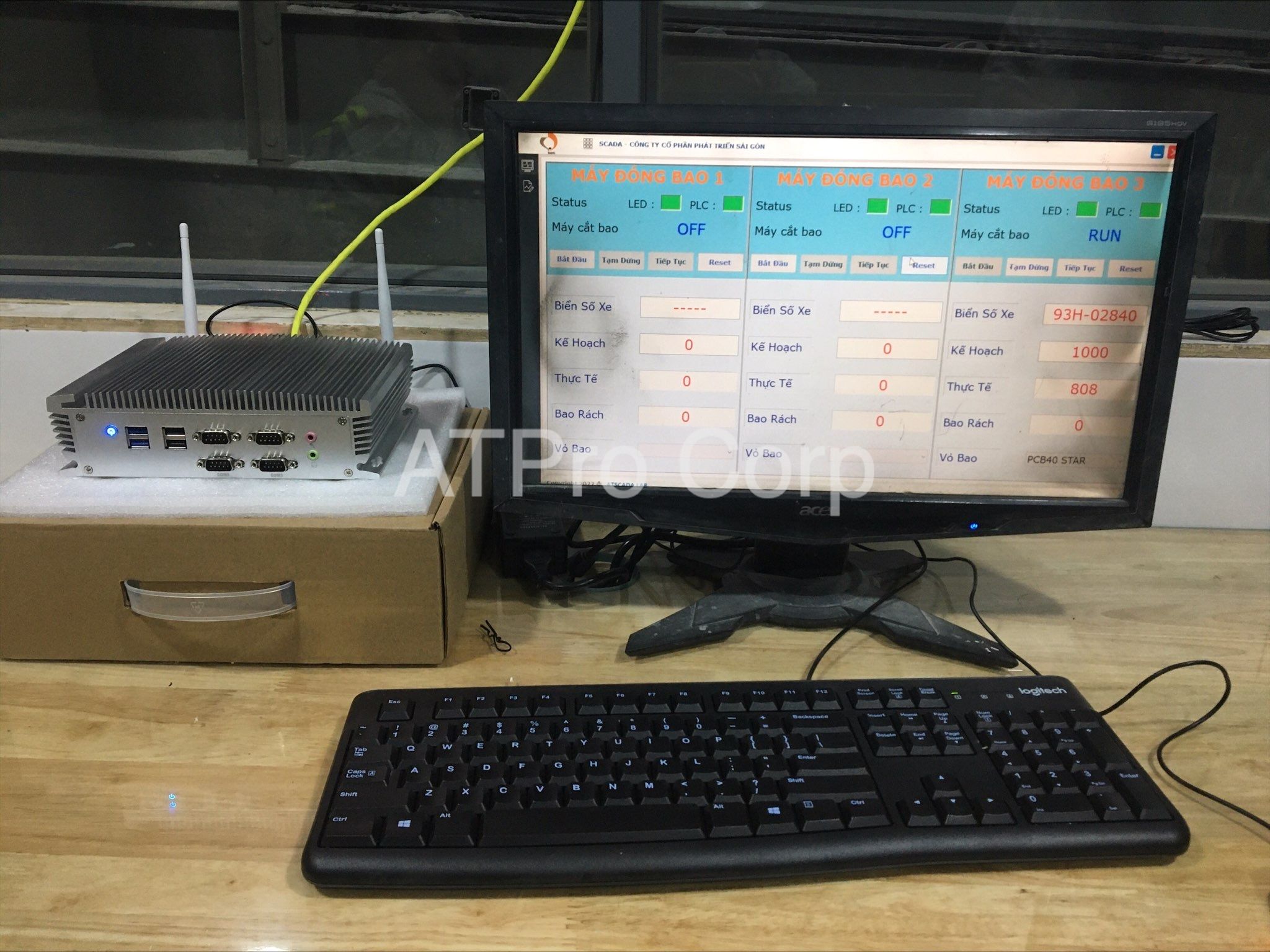

Bộ xử lí điều khiển công nghiệp ATBOX G6: máy server chạy phần mềm đếm sản phẩm bao xi măng.

Màn hình LCD: Hiển thị thông số của 3 băng tải.

Bộ chuyển đổi tín hiệu RS485/LORA: Kết nối với tủ điều khiển PLC.

Bộ chuyển đổi tín hiệu RS485/LORA master: kết nối trên máy tính.

Phần mềm quản lý hệ thống tại phòng giám sát

Phần mềm được lập trình bởi đội ngũ kĩ sư đến từ ATSCADA Lab. Winform App và web app thu thập, xử lý, lưu trữ dữ liệu:

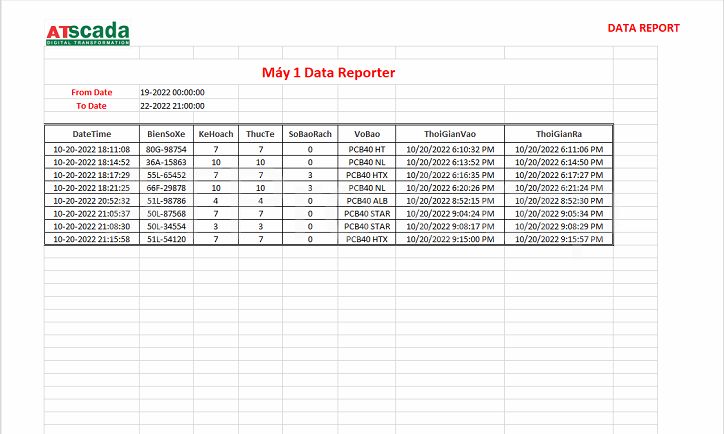

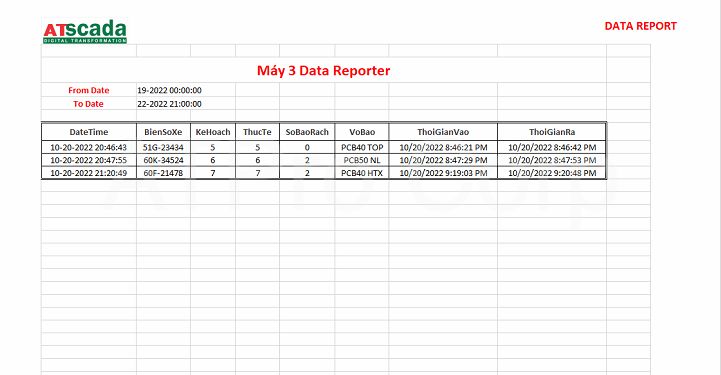

  • Xuất báo cáo ra file excel theo mẫu đã cung cấp (báo cáo theo ngày, tháng).
  • Lấy dữ liệu từ cân (hay phần mềm cân)=> số bao thực tế – Điều khiển on/off máy cắt bao.
  • Hiển thị thời gian đạt được kế hoạch,
  • Lập trình hiển thị trên LCD theo mẫu khách đã cung cấp.
  • Lập trình hiển thị thông tin trên bảng led: Biển số xe, kế hoạch, thực tế, số bao rách.
  • Thông tin biển số xe hiển thị trên bảng điện tử được lấy từ file excel từ phần mềm Cân của khách hiện có
  • Khi mục “Kế hoạch” = “thực tế” chuông sẽ reo. Đồng thời máy cắt bao sẽ tự động off.
  • Quy đổi trọng lượng xe tải ra số khối lượng bao xi măng.

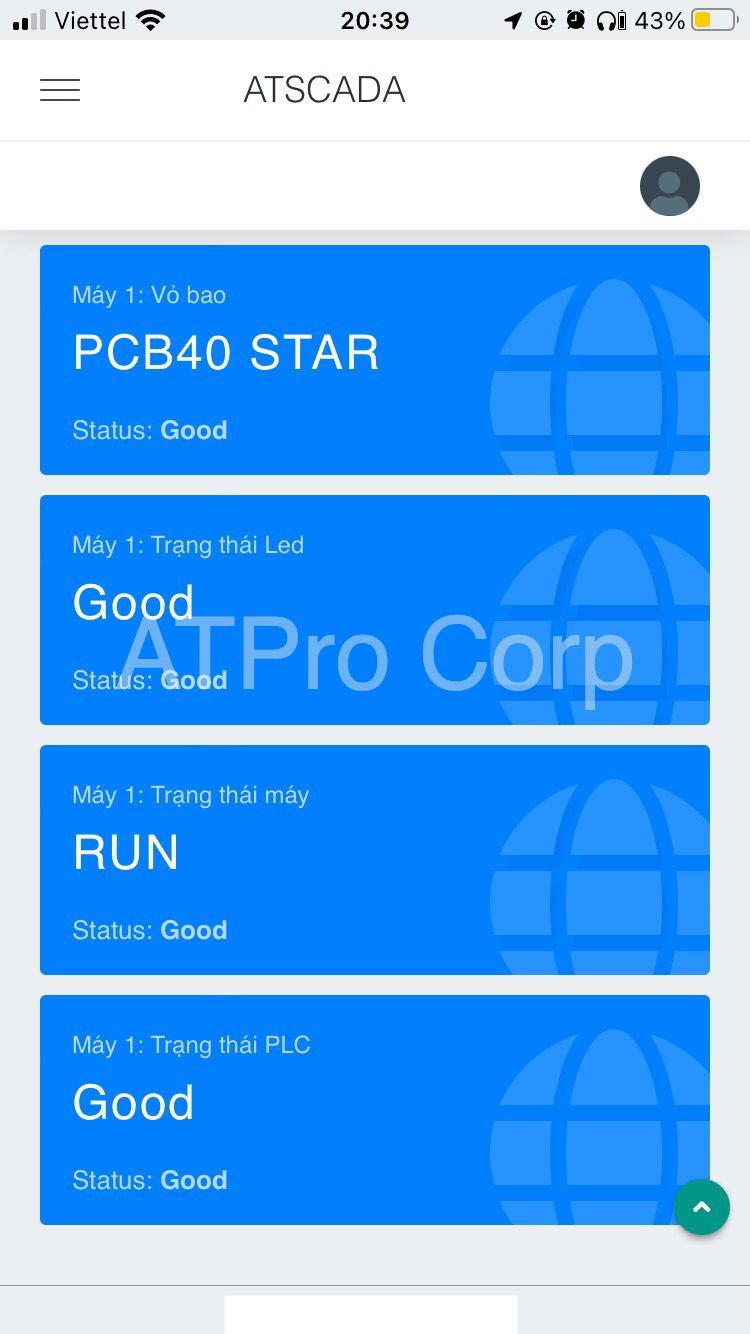

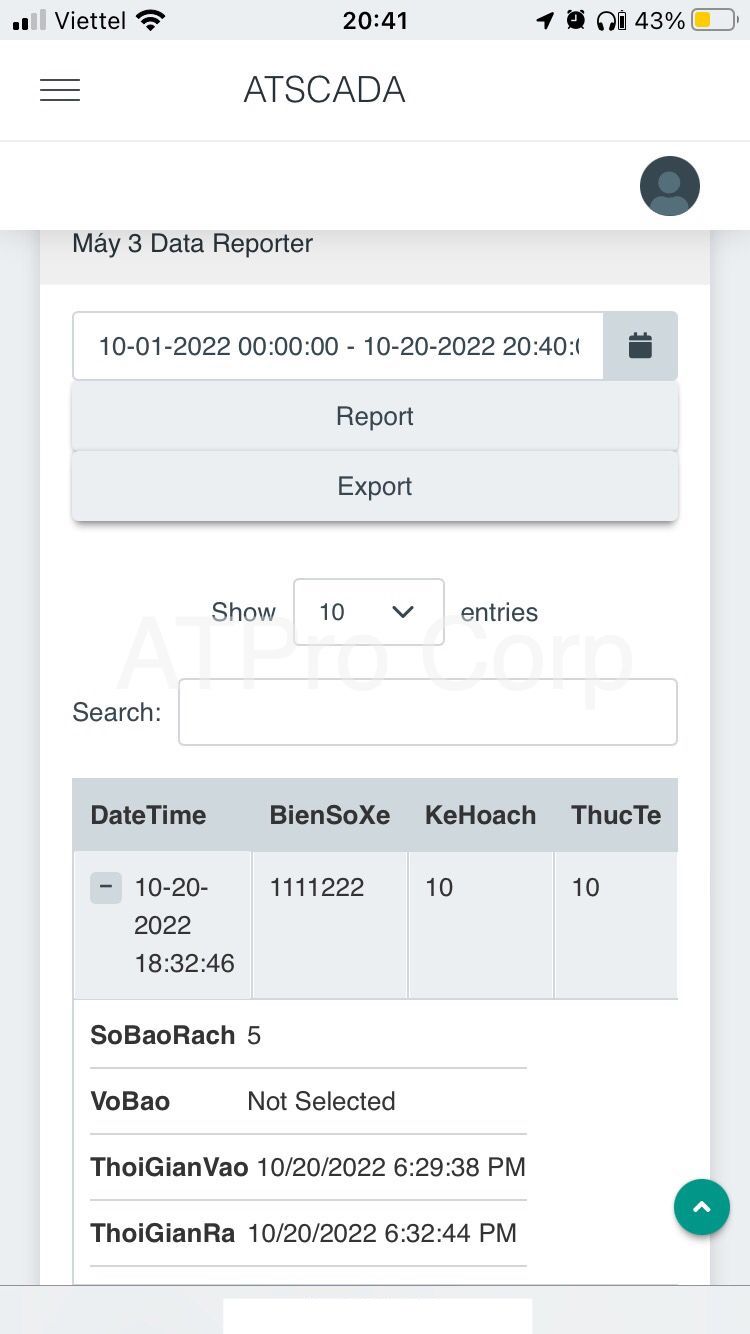

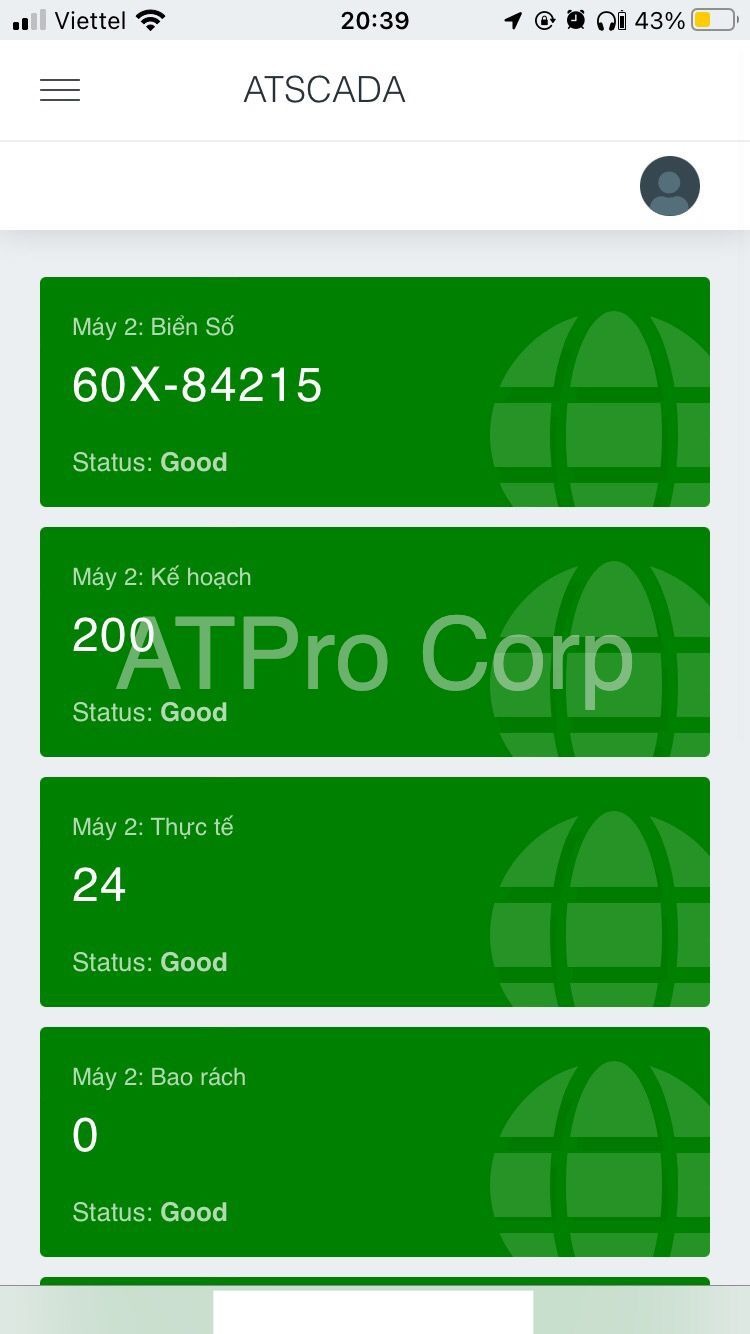

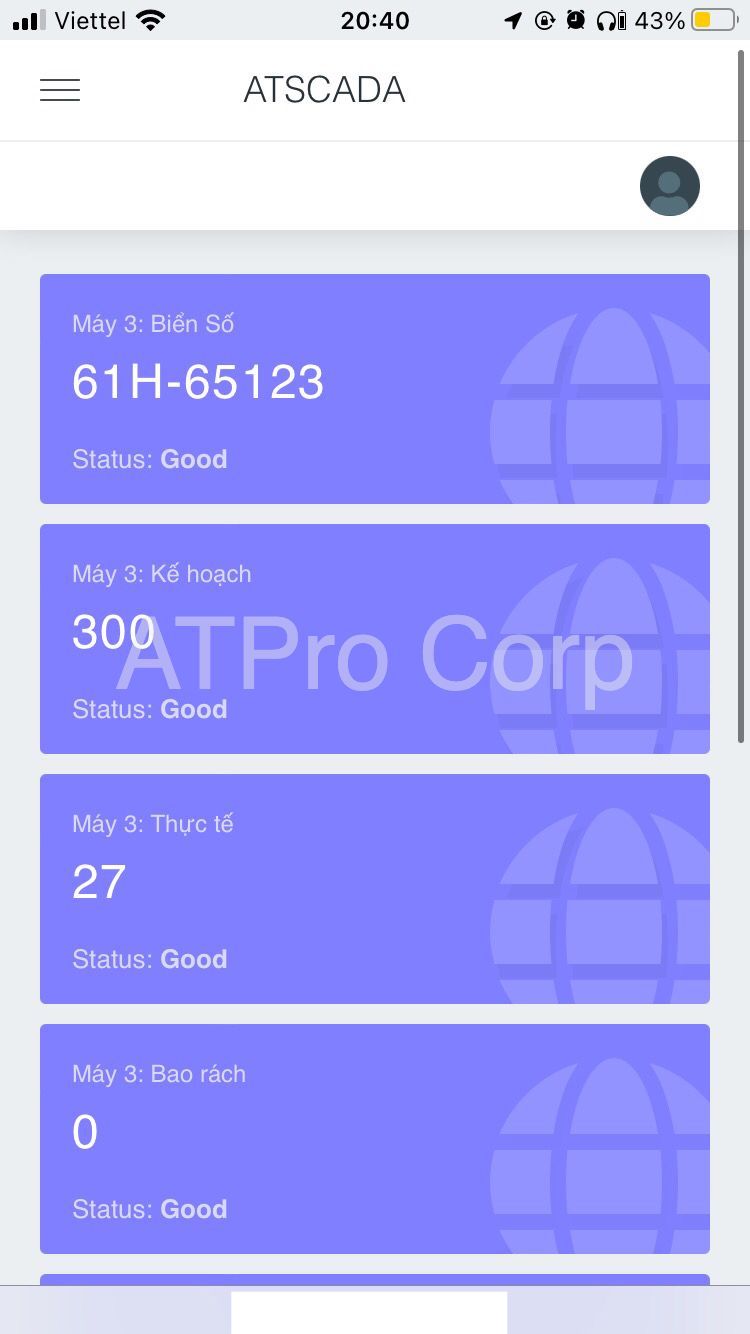

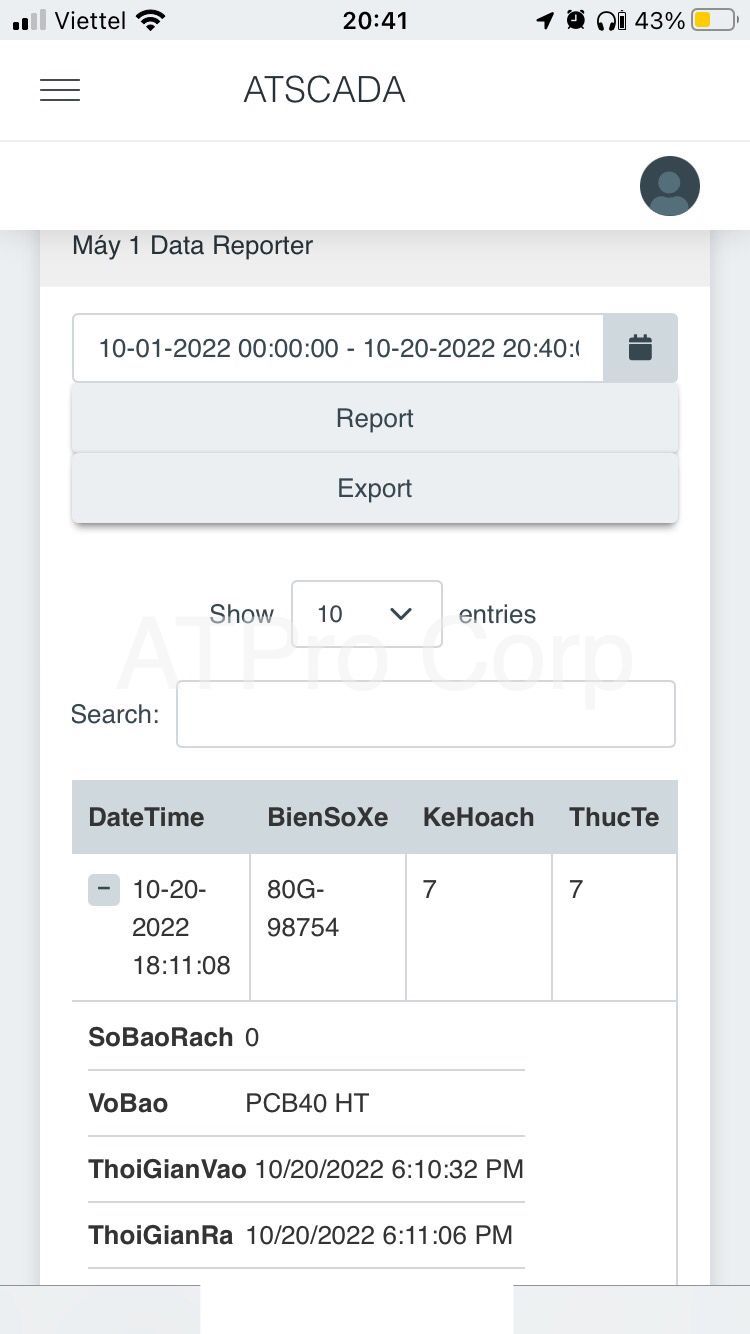

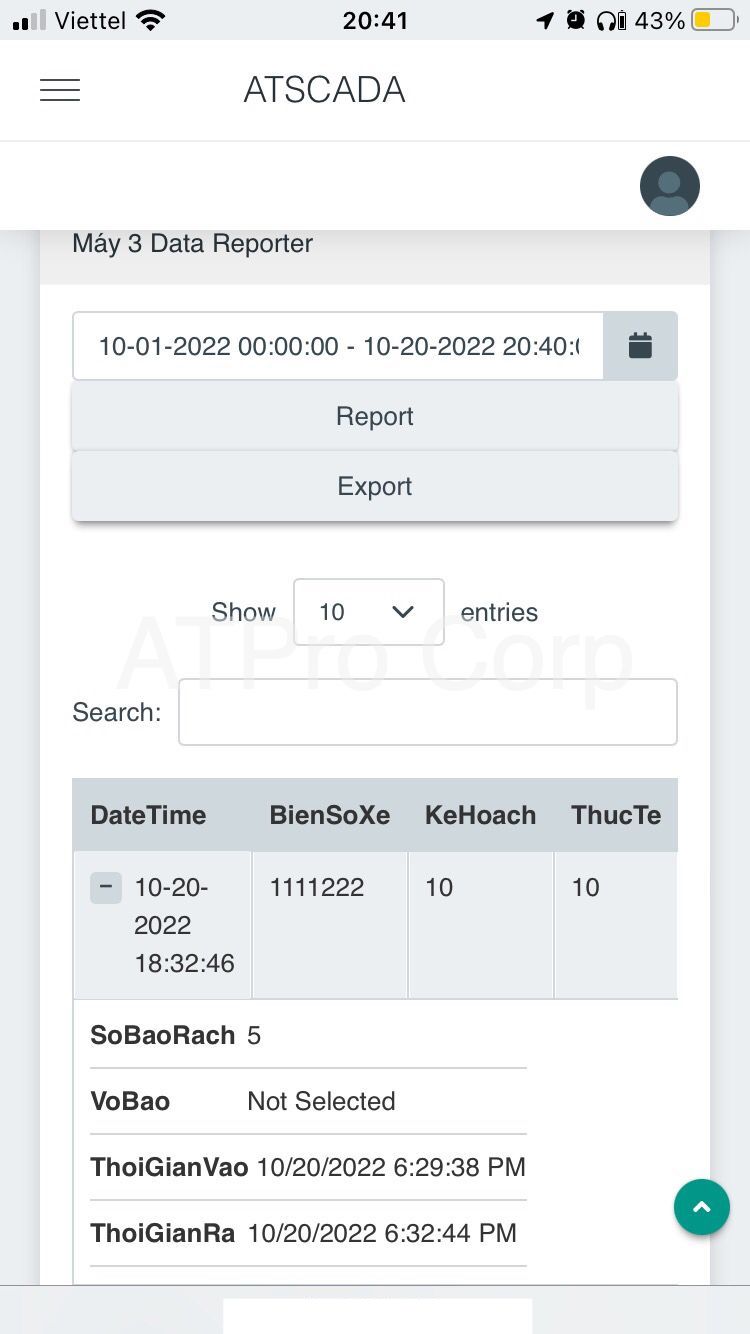

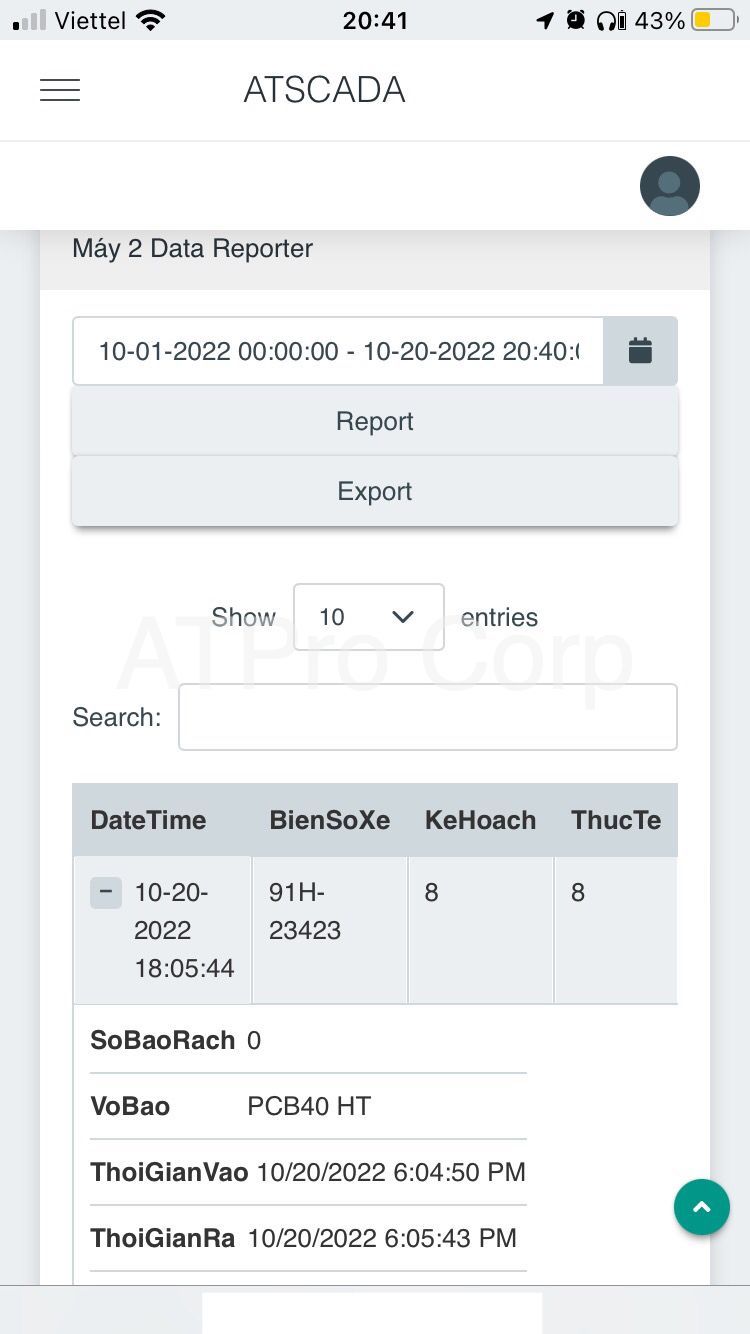

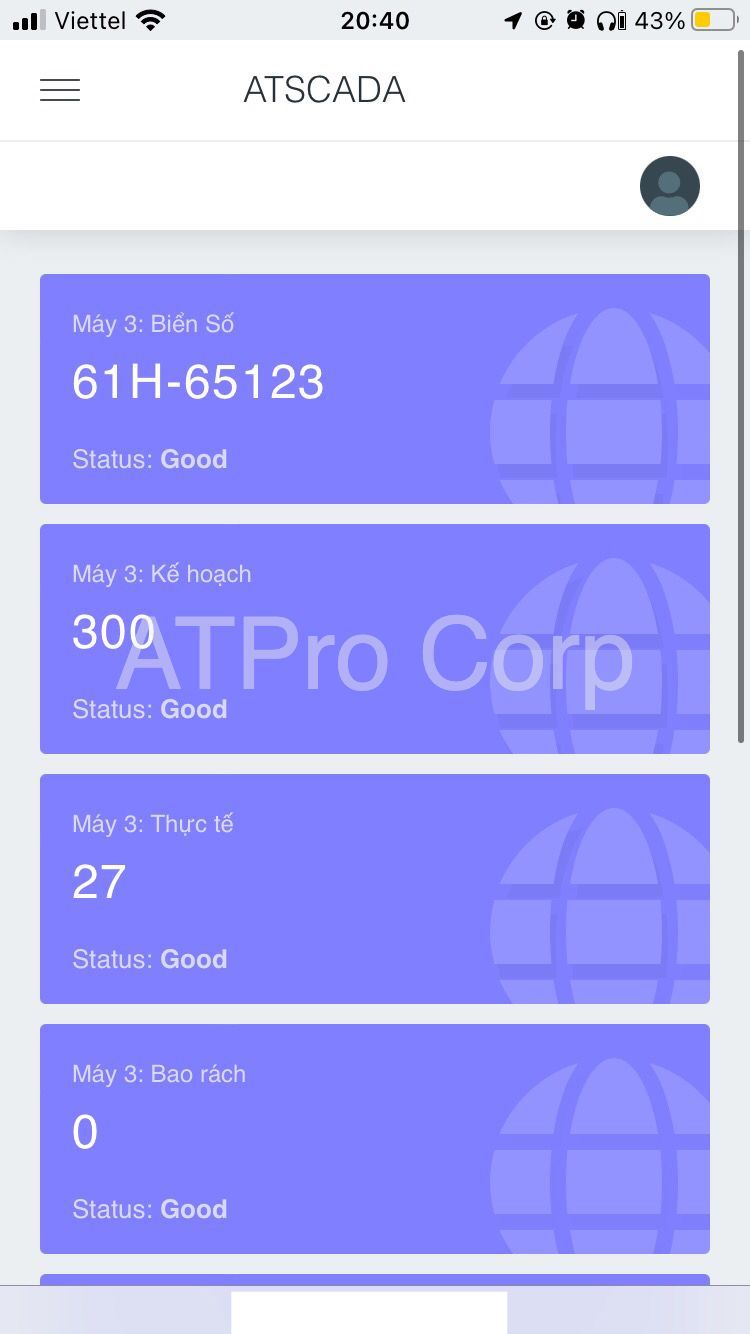

Web app giám sát từ xa. Xem được trên các thiết bị khác như smartphone, tablet, laptop.

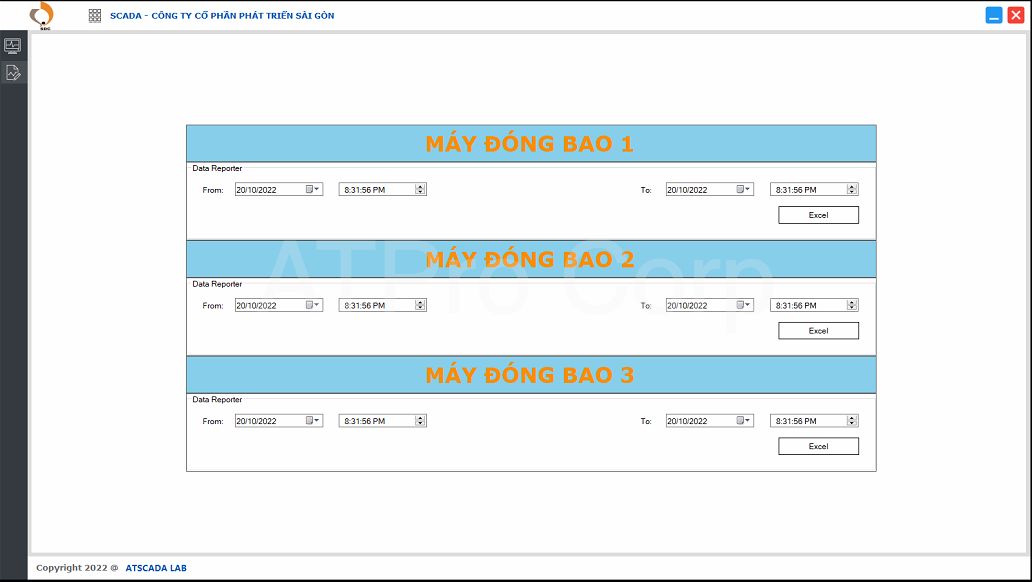

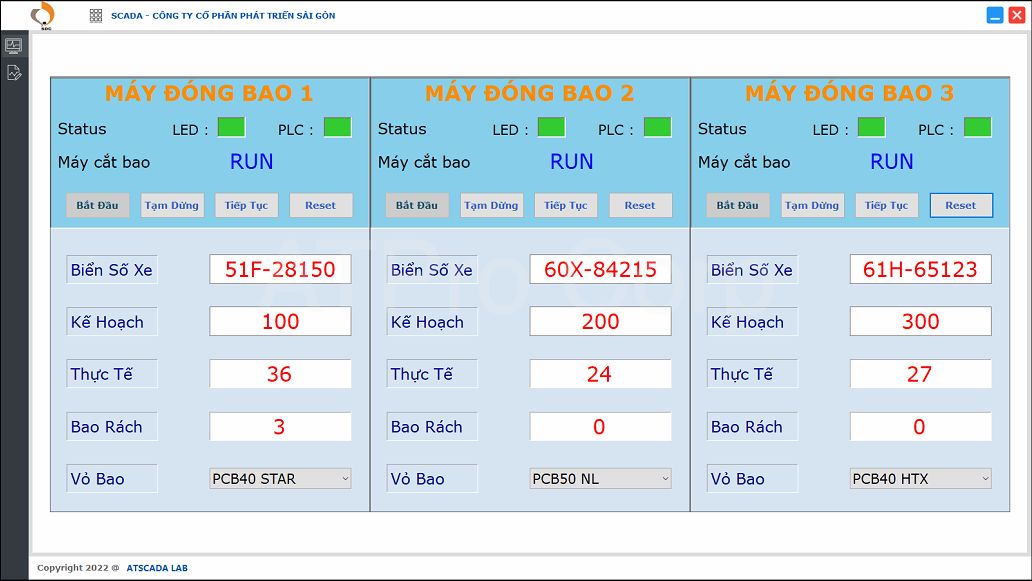

Winform App giám sát tại chỗ.

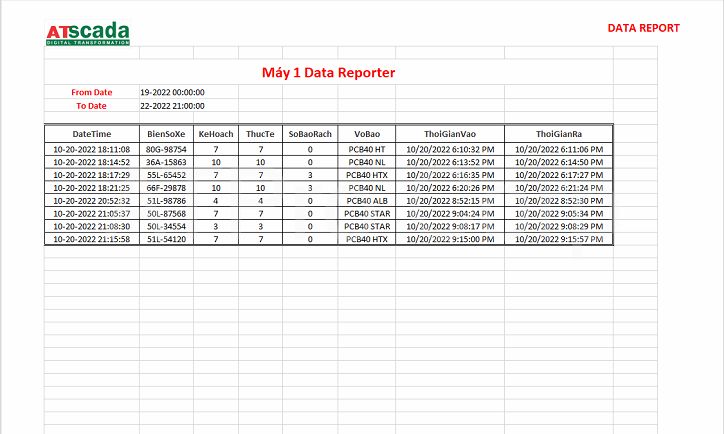

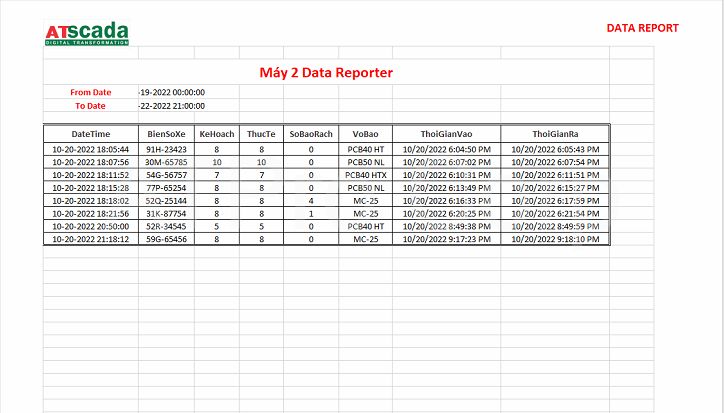

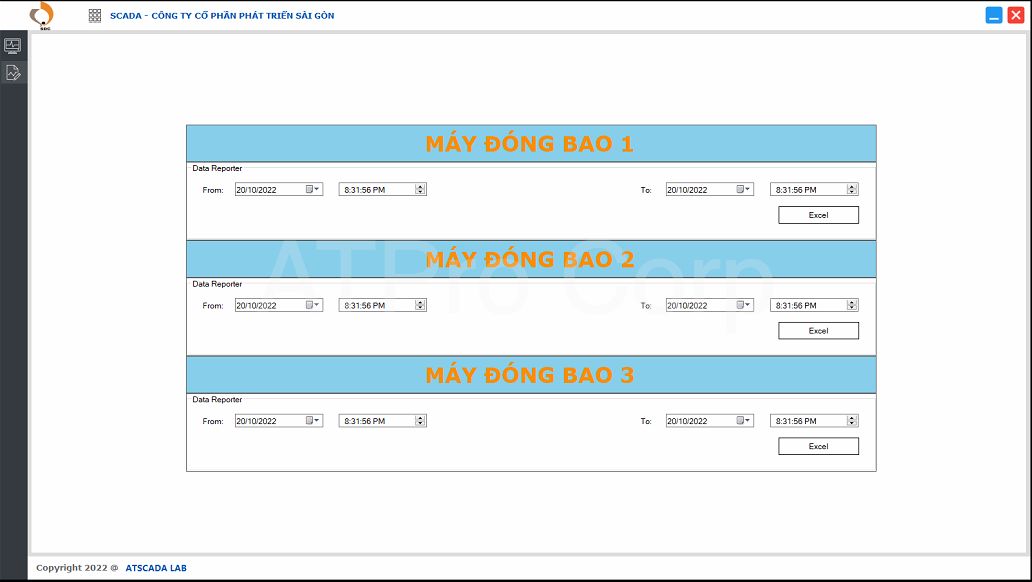

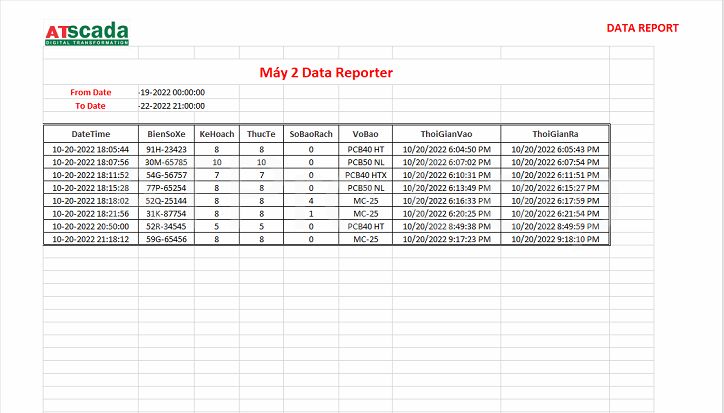

Data reporter từng máy

HỆ THỐNG ĐẾM BAO XI MĂNG MANG LẠI LỢI ÍCH

Việc triển khai hệ thống đếm bao xi măng đã mang lại sự thuận tiện trong việc kiểm soát được số lượng sản phẩm. Đẩy nhanh quá trình vận chuyển và đếm sản phẩm nhanh chóng, chính xác. Nâng cao năng suất công việc so với hình thức sản xuất truyền thống như trước kia.

  • Hệ thống hoạt động liên 24/24, các dữ liệu- thông số được cập nhập liên tục.
  • Hệ thống bền bỉ, hoạt động tốt trong điều kiện khắc nghiệt tại các nhà máy;
  • Số lượng bao xi măng được đếm hiển thị công khai, minh bạch;
  • Tiết kiệm chi phí thuê thêm nhân viên.
  • Rút ngắn quy trình sản xuất, thời gian trong khâu quản lí;
  • Hỗ trợ giám sát trực quan thông qua bảng led hiển thị;
  • Hỗ trợ giám sát qua phần mềm;
  • Giám sát từ xa mọi lúc mọi nơi thông qua smartphone, tablet, laptop;
  • Truy xuất dữ liệu tại thời điểm bất kì một cách nhanh chóng. Hỗ trợ xuất báo cáo chi tiết dạng excel, đồ thị,…
  • Góp phần vào xu thế số hoá, hiện đại hoá sản xuất, thương mại.
  • Tối ưu hoá giá thành nhưng vẫn đảm bảo các chỉ tiêu kỹ thuật

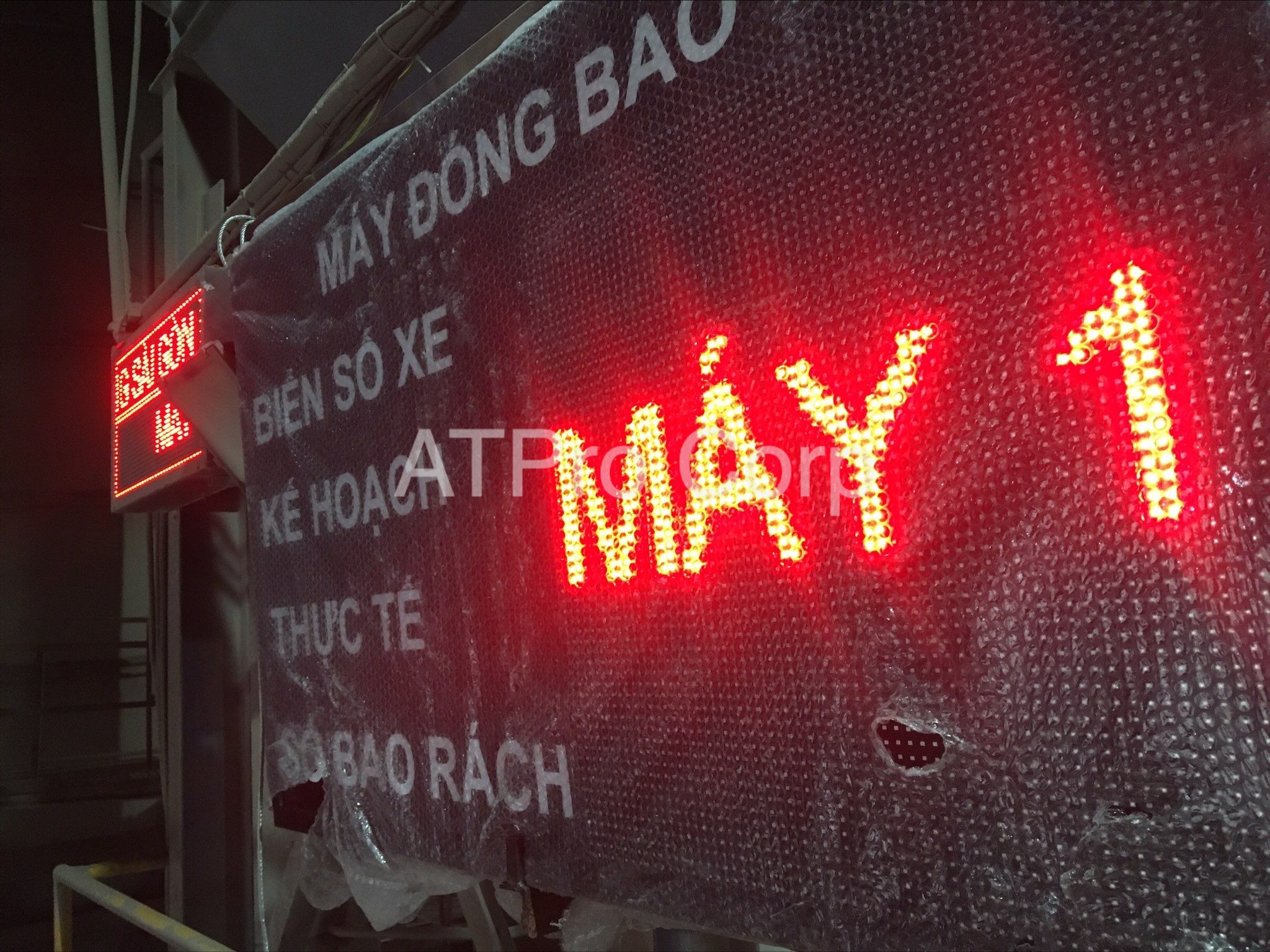

HÌNH ẢNH TRIỂN KHAI HỆ THỐNG THỰC TIỄN

Video triển khai:

NÊN MUA HỆ THỐNG ĐẾM BAO XI MĂNG Ở ĐÂU?

Việc lựa chọn, tìm hiểu địa chỉ sản xuất các thiết bị, hệ thống đếm bao xi măng uy tín là việc quan trọng đầu tiên. Là thương hiệu hoạt động trong lĩnh vực tự động hoá hơn 12 năm. ATPro Corp đã triển khai hàng ngàn đơn hàng từ lớn đến nhỏ khác nhau. Cung cấp cho nhiều doanh nghiệp trong nước, nước ngoài trải dài 64 tỉnh thành và các khu vực Đông Nam Á.

ATPro Corp là nhà sản xuất hệ thống đếm bao xi măng theo yêu cầu từ khách hàng. Các sản phẩm của chúng tôi đều là các thiết bị mở. Việc tích hợp thêm/bớt tính năng được đáp ứng nhanh chóng. Chúng tôi có đội ngũ nhân viên nhiều kinh nghiệm, đã gắn bó lâu dài với công ty. Sẽ tư vấn, đưa ra các giải pháp phù hợp với từng mô hình hoạt động. ATPro luôn làm chủ công nghệ, thế nên việc bảo hành, nâng cấp hệ thống luôn được cam kết thực hiện tối ưu nhất. Các thiết bị- hệ thống đếm bao của ATPro với giá thành hợp lí là sự lựa chọn hàng đầu cho các nhà máy công nghiệp hiện nay.

ATPro nhà cung cấp bộ đếm sản phẩm chất lượng tại Việt Nam

Việc số hóa trong quy trình sản xuất tạo ra tầm nhìn giúp các bộ phận có được cái nhìn thống nhất về toàn bộ hoạt động sản xuất. Việc ứng dụng công nghệ mang lại đột phá trong kinh doanh và tạo ra các cơ hội mới để doanh nghiệp phát triển. Thúc đẩy cải tiến liên tục, nâng cao năng suất, gia tăng vị thế cạnh tranh.

XEM BẢNG BÁO GIÁ: bộ đếm sản phẩm, bảng đếm sản phẩm, bảng theo dõi năng suất giá tốt tại ATPro

Quý khách hàng có nhu cầu sử dụng, tư vấn thiết kế bộ đếm sản phẩm, bảng led năng suất, hệ thống đếm bao, scada giám sát nhà máy,…Vui lòng liên hệ với ATPro Corp qua hotline. Xin chân thành cảm ơn và rất hân hạnh được phục vụ Quý khách!
