HỆ THỐNG GIÁM SÁT HOẠT ĐỘNG MÁY – CÔNG TY ZAMIL STEEL VIỆT NAM
Th3
Trong ngành kết cấu thép, nơi yêu cầu độ chính xác & năng suất cao, theo dõi tình trạng máy móc theo thời gian thực giúp doanh nghiệp nâng cao hiệu quả vận hành & giảm thiểu rủi ro đáng kể. Vừa qua, hệ thống giám sát hoạt động máy – Công ty Zamil Steel Việt Nam được triển khai bởi ATPro đã chính thức hoàn thành & đưa vào vận hành, đánh dấu bước tiến quan trọng trong lộ trình số hoá nhà máy của doanh nghiệp.
Tổng quan về Zamil Steel Việt Nam
Zamil Steel Việt Nam là doanh nghiệp hàng đầu trong lĩnh vực thiết kế, sản xuất & lắp dựng nhà thép tiền chế tại Việt Nam. Với hệ thống nhà máy quy mô lớn, dây chuyền sản xuất hiện đại cùng hàng trăm thiết bị cơ khí chuyên dụng, doanh nghiệp luôn đặt mục tiêu tối ưu năng suất & đảm bảo chất lượng sản phẩm theo tiêu chuẩn quốc tế.
Trong quá trình mở rộng quy mô sản xuất, ban lãnh đạo công ty nhận thấy việc quản lý máy móc theo phương pháp truyền thống (ghi chép thủ công, báo cáo cuối ca) không còn đáp ứng được nhu cầu theo dõi tức thời & phân tích dữ liệu chuyên sâu. Từ đó, nhu cầu triển khai một hệ thống giám sát hoạt động máy tự động, chính xác & trực quan trở nên cấp thiết.
ATPro Corp – Đơn vị triển khai giải pháp chuyên nghiệp hàng đầu tại Việt Nam
Là doanh nghiệp có nhiều năm kinh nghiệm trong lĩnh vực tự động hóa & chuyển đổi số nhà máy, ATPro Corp đã được Zamil Steel Việt Nam tin tưởng lựa chọn làm đối tác triển khai hệ thống. Với thế mạnh về thiết kế & sản xuất thiết bị công nghiệp, giải pháp IIoT, phần mềm giám sát & quản lý sản xuất, hệ thống hiển thị dữ liệu thời gian thực,… ATPro đã xây dựng một giải pháp phù hợp với đặc thù dây chuyền sản xuất kết cấu thép, đảm bảo tính chính xác, ổn định & dễ dàng mở rộng trong tương lai.
Xem nhanh top 6 hệ thống MES quản lý giám sát sản xuất tốt được nhiều người tin dùng tại ATPro
Tổng quan hệ thống giám sát hoạt động máy – Công ty Zamil Steel Việt Nam
Hệ thống giám sát hoạt động máy được ATPro triển khai cho công ty TNHH nhà thép tiền chế Zamil Steel Việt Nam gồm các thiết bị phần cứng & phần mềm. Cụ thể bao gồm:

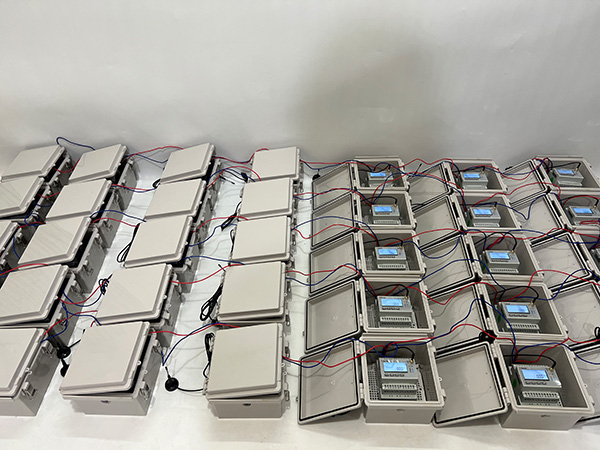

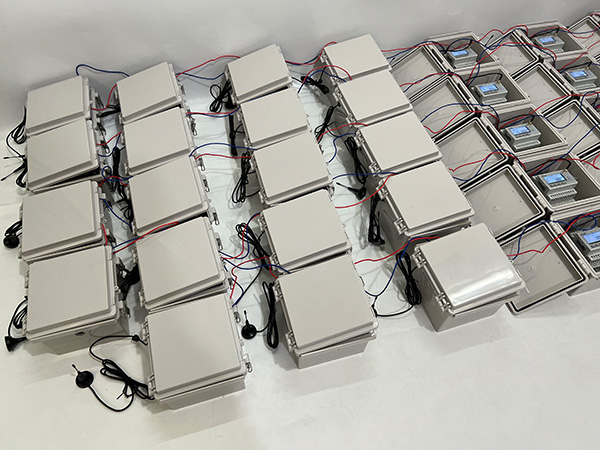

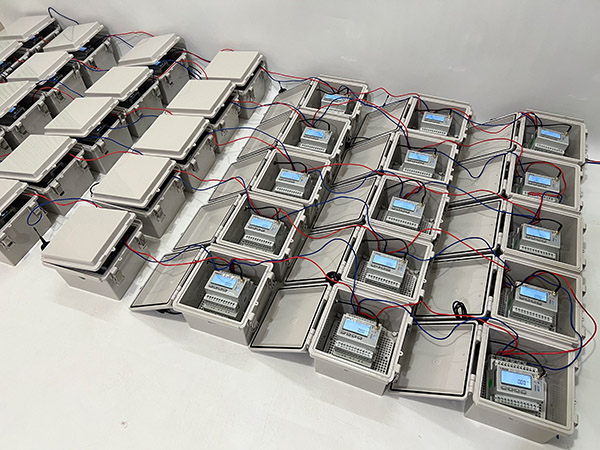

Tủ giám sát máy

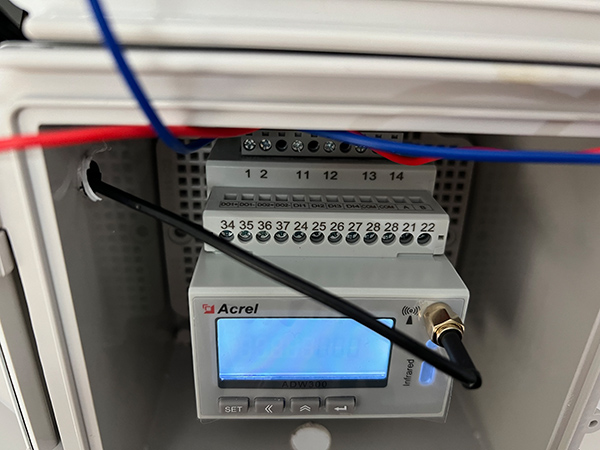

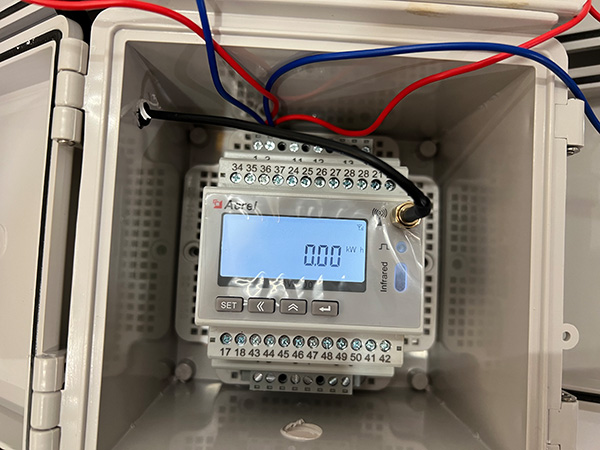

– 01 đồng hồ điện năng Arcel ADW300WF: dùng để theo dõi thời gian hoạt động của máy
– 03 biến áp dòng JP-23 200/5A 20x30mm: dùng để chuyển đổi dòng điện lớn trong hệ thống điện sang dòng nhỏ chuẩn 5A phục vụ đo lường, giám sát & bảo vệ trong tủ điện/hệ thống đo lường
– 01 bộ lọc nhiễu: là thiết bị điện – điện tử dùng để loại bỏ/giảm các tín hiệu nhiễu không mong muốn trong hệ thống điện hoặc tín hiệu
– 01 vỏ tủ bảo vệ 300*400(mm) nhựa ABS: chuyên dùng để lắp đặt & bảo vệ các thiết bị điện – điện tử như contactor, CB, relay, PLC, bộ nguồn, thiết bị đo lường,… khỏi tác động của môi trường bên ngoài
Chức năng chính:
– Thu thập dữ liệu vận hành của máy
– Xác định thời gian hoạt động của máy
– Truyền dữ liệu giám sát về hệ thống trung tâm
Thiết bị phát WiFi công nghiệp AWK-3131A-EU
AWK-3131A-EU là thiết bị Wireless AP/Bridge/Client 3-trong-1, hỗ trợ chuẩn không dây IEEE 802.11.a/b/g/n, cho tốc độ truyền dữ liệu lên đến 300Mbps trên cả hai băng tần 2.4 GHz & 5 GHz, đảm bảo kết nối ổn định & linh hoạt cho hệ thống mạng không dây công nghiệp.

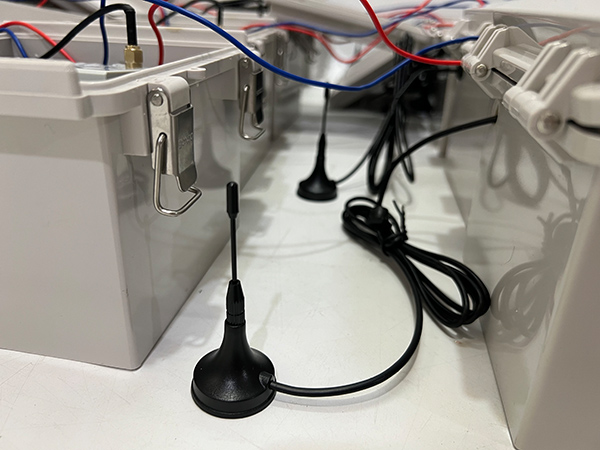

– 01 Ăng-ten không dây ANT-WDB-ONF-0709: dùng để thu & phát sóng tín hiệu mạng không dây
– 01 cáp A-CRF-RMNM-L1-300 LMR-195 LITE: giúp kết nối thiết bị phát sóng với anten ngoài để mở rộng vùng phủ sóng
Chức năng chính:
– Kết nối tủ giám sát máy với máy chủ trung tâm
– Truyền dữ liệu vận hành theo thời gian thực
– Đảm bảo kết nối ổn định trong môi trường công nghiệp
Phần mềm giám sát
Phần mềm ATSCADA được phát triển & lập trình bởi đội ngũ kỹ sư chuyên môn cao đến từ ATSCADA Lab – ATPro Corp. Triển khai dưới dạng Winform App kết hợp Web App, phục vụ công tác giám sát, thu thập, lưu trữ dữ liệu & xuất báo cáo.

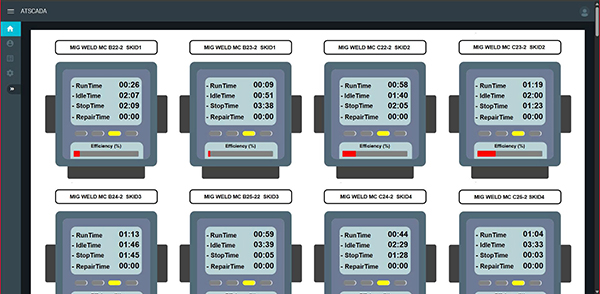

Giám sát năng suất máy hàn, máy cắt ống, máy laser
Phần mềm hiển thị trạng thái của 67 máy. Mỗi máy bao gồm 6 thông số & trạng thái chính:
– Các mốc thời gian:
- Run Time: thời gian máy đang hoạt động thực tế
- Unload Time: thời gian máy chạy không tải
- Standby Time: thời gian máy dừng
- Repair Time: thời gian máy đang bảo trì/sửa chữa
– Trạng thái màu sắc:
- Xanh lá: máy đang hoạt động
- Cam: máy chạy không tải
- Vàng: máy đang dừng
- Đỏ: máy đang sửa chữa
– Efficiency (%): hiệu suất làm việc, được tính bằng tỷ lệ giữa thời gian chạy thực tế trên tổng thời gian máy hoạt động trong ca làm việc

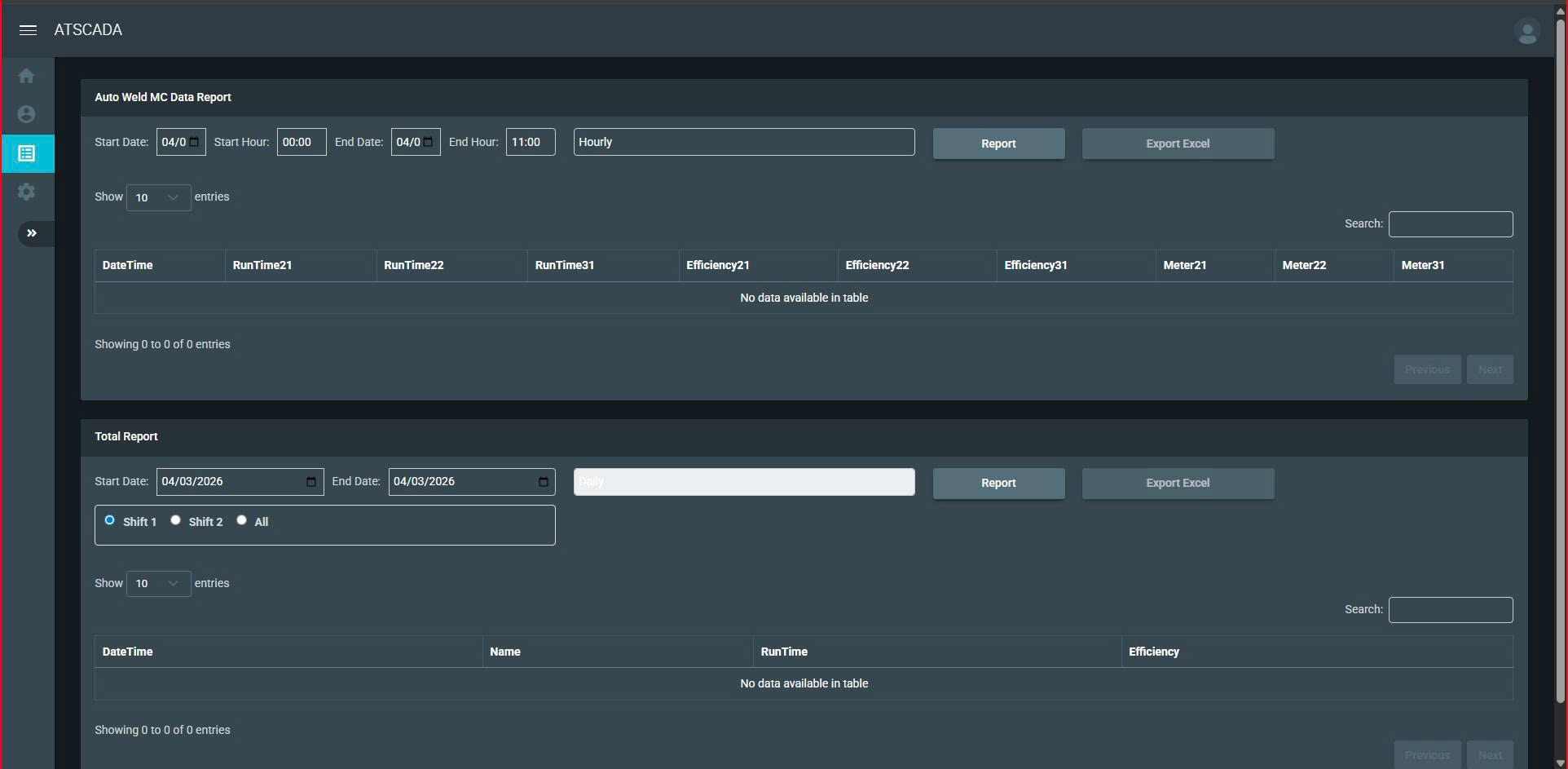

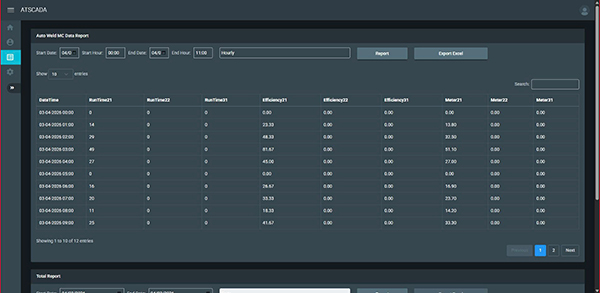

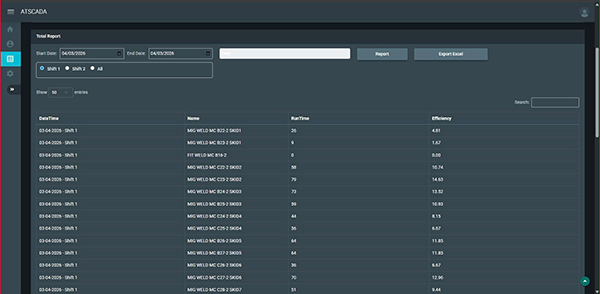

Thu thập, lưu trữ dữ liệu
Phần mềm thu thập dữ liệu điện năng, khoảng thời gian vận hành máy (chạy, chạy không tải, dừng, sửa chữa) & hiệu suất làm việc từ các thiết bị.

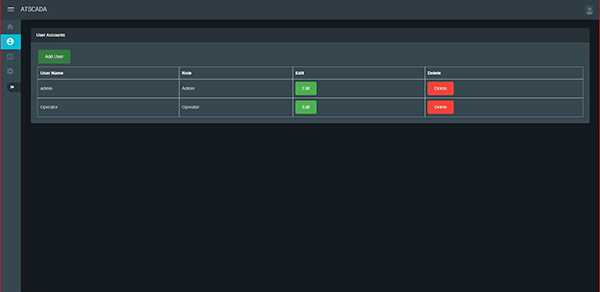

Quản lý người dùng
– Operator (người vận hành): chỉ có chức năng giám sát các thông số kỹ thuật thực tế của từng máy
– Admin (quản trị viên): có toàn quyền can thiệp vào hệ thống, bao gồm:
- Thiết lập hiệu quả công việc theo từng ca
- Quản lý người dùng (thêm, xóa, sửa, phân quyền)
- Truy xuất & xuất báo cáo dữ liệu theo thời gian (ngày, giờ, tháng, năm)
- Giám sát điện năng, dòng điện của các máy

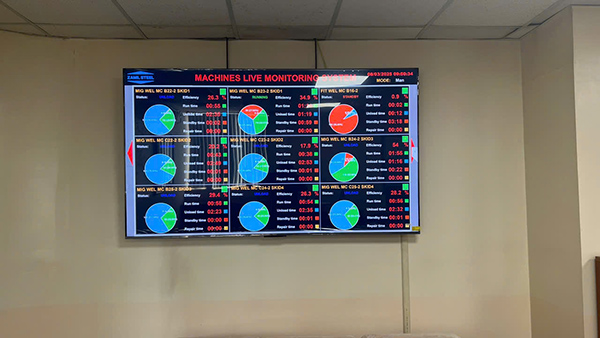

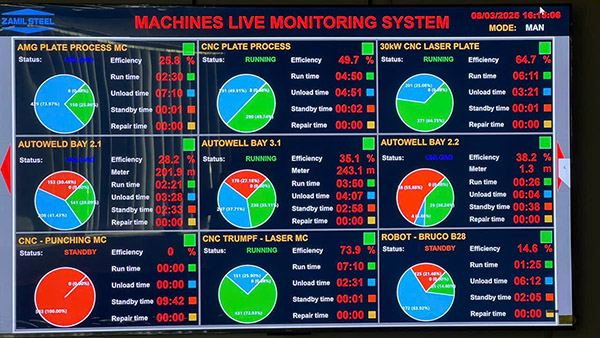

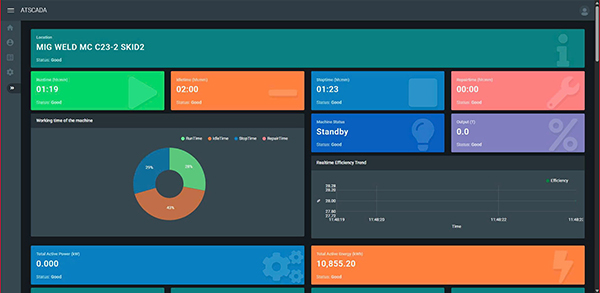

Hiển thị giao diện chi tiết từng máy
Khi nhấn chọn vào một máy cụ thể, phần mềm cung cấp cái nhìn chuyên sâu hơn:
– Biểu đồ tròn: trực quan hoá tỷ lệ các loại thời gian (Run, Unload, Standby, Repair) trong ca làm việc
– Thông số điện năng: hiển thị công suất tiêu thụ tổng (kW), điện năng tiêu thụ (Kwh) & dòng điện 3 pha (A)
– Biểu đồ Real-time: theo dõi xu hướng hiệu suất & dòng điện theo thời gian thực
– Nguyên lý xác định trạng thái: phần mềm dựa vào ngưỡng dòng điện được cài đặt để tự động phân loại máy đang chạy có tải, không tải, đang dừng hay sửa chữa
Quản lý, cấu hình (dành cho Admin)
Hệ thống cho phép Admin cấu hình linh hoạt để phù hợp với quy trình nhà máy:
– Thiết lập ca làm việc: cài đặt giờ bắt đầu & kết thúc cho từng ca. Hệ thống chỉ tính toán hiệu suất trong các khung giờ này
– Thông báo: cài đặt thời gian định kỳ để hệ thống gửi báo cáo hiệu suất tự động
– Báo cáo chuyên nghiệp: dành cho các máy hàn tự động, bổ sung thêm thông số số mét hàn đã thực hiện dựa vào encoder
– Xuất dữ liệu: hỗ trợ xuất báo cáo ra file Excel cho mục đích lưu trữ & phân tích
Cảnh báo (dành cho Admin)
– Ghi lại lịch sử các sự kiện khi hiệu suất máy không đạt mức yêu cầu/khi có lỗi kết nối
– Cho phép người quản lý (Admin) xác nhận các cảnh báo để theo dõi tiến độ xử lý

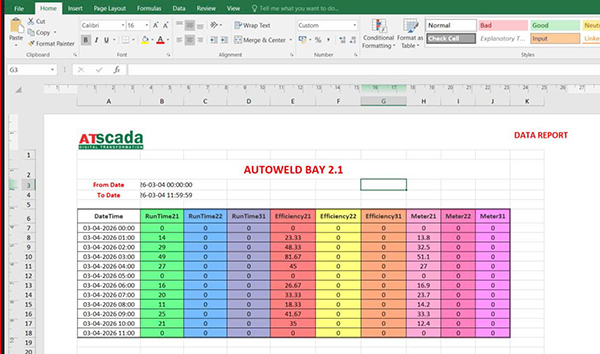

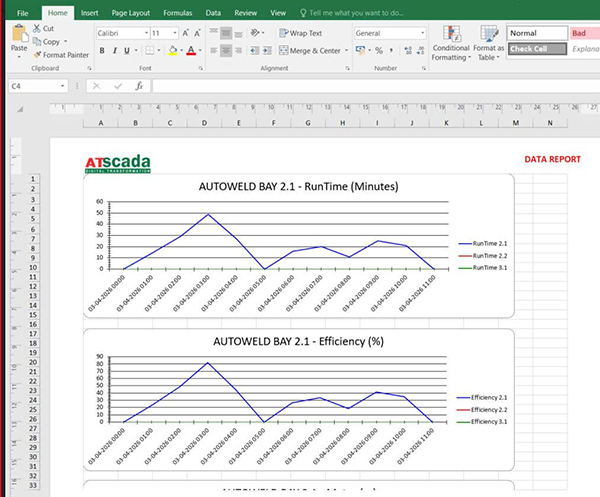

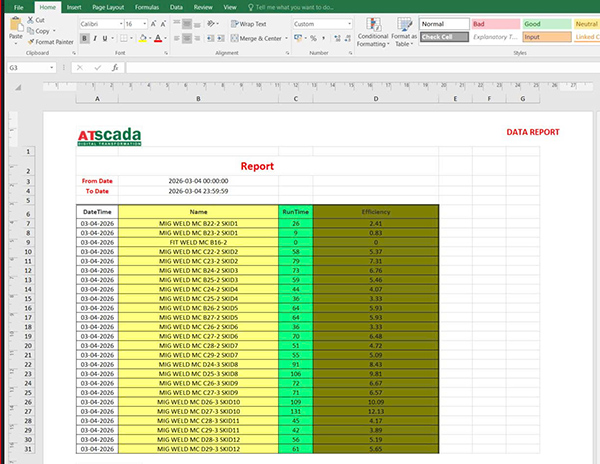

Xuất báo cáo
Phần mềm hỗ trợ xuất báo cáo thời gian máy chạy có tải, không tải, dừng, sửa chữa, hiệu suất,… theo từng ca làm việc, từng ngày, từng tuần, từng tháng.
Máy chủ Dell PowerEdge R250 – 4×3.5″ Cabled/No Perc (E-2324G)
Thông số kỹ thuật:
– Bộ xử lý: 1 x Intel® Xeon® E-2324G. Bộ xử lý (4 nhân/4 luồng, bộ nhớ đệm 8M, 3.10 GHz)
– Bộ nhớ: 2 x RAM 8GB PC4 3200MT/s ECC UDIMM
– Ổ cứng: 2 x HDD 1TB 7.2K RPM SATA 6Gbps 3.5 inch
– Bộ điều khiển RAID: bộ điều khiển Dell PERC S150 RAID tích hợp
– Bộ điều khiển mạng: BC5720 DP 1GbE LOM
– Quản lý: iDRAC9 Express
– Nguồn điện: 1 x 450W
– Kiểu dáng: RACK 1U
Chức năng chính:
– Trung tâm thu thập & xử lý dữ liệu
– Lưu trữ dữ liệu lịch sử
– Chạy phần mềm giám sát & quản lý
– Xử lý & hiển thị dữ liệu theo thời gian thực
Switch mạng 8 cổng
EDS-2008-ELP – Industrial Ethernet Switch là bộ chuyển mạch mạng công nghiệp dùng để kết nối & phân phối dữ liệu giữa các thiết bị trong hệ thống mạng nhà máy.
Máy tính công nghiệp G15-10750H
Thông số kỹ thuật:
– CPU: Intel Core i7-10750H
– Bộ nhớ: RAM 16GB hiệu Samsung
– SSD: NVME 1TB hiệu Samsung
– Hệ điều hành: Windows 10/11/Linux
– Công tắc: 1 x Công tắc bật/tắt nguồn
– Màn hình: 3 x HDMI 1.4
– Nguồn: 1 x Đầu vào DC 12V
– LAN: 2 x RJ45 Intel 2.5G
– COM: 6 x Cổng RS232 (COM1, COM2 có thể chuyển đổi thành RS485/422 từ BIOS)
– Âm thanh: 1 x MIC, 1 x SPK
– PS/2: 1 x PS/2
– GPIO: 1 x GPIO
Chức năng chính:
– Thu thập dữ liệu từ máy móc
– Xử lý dữ liệu tại chỗ
– Truyền dữ liệu về máy chủ
Tivi Xiaomi Redmi X85 (Max 85) 85 Inch 4K Ultra HD
Thông số kỹ thuật:
– Màn Hình: 85 inch
– Độ phân giải: 3840×2160
– Góc nhìn: 178 °
– Tốc độ làm mới: 120Hz
– ID: X85
– BỘ VI XỬ LÝ VÀ LƯU TRỮ
– CPU: Lõi Tứ Cortex A55
– GPU: G52 MC1 (MP2)
– RAM: 3GB
– Bộ nhớ flash: 32GB
– Hệ điều hành: Android 10
– CẤU HÌNH KHÔNG DÂY
– WiFi: Tần số kép 2.4 GHz/5 GHz
– Hồng ngoại: Hỗ trợ
– Bluetooth: Hỗ trợ
– GIAO DIỆN VÀ SỐ LƯỢNG
– HDMI: 2
– AV: 1
– USB: 2
– Ethernet: 1
– S / PDIF: 1
– Loa và công suất loa: 2 × 10W
– Kích thước Tivi: Dài: 1891mm x Cao:1088mm x Cao từ chân đế: 1160mm |Khoảng cách chân đế: 1682mm | Độ rộng chân đế: 442mm
– Trọng lượng cơ sở: 35kg
– NGUỒN CẤP ĐIỆN VÀ MÔI TRƯỜNG HOẠT ĐỘNG
– Điện áp: 220V ~ 50 / 60Hz
– Chế độ chờ: ≤0,5W
– Nhiệt độ làm việc: 0 ℃ ～ 40 ℃
– Công suất: 260W
Chức năng chính:
– Hiển thị dữ liệu giám sát theo thời gian thực
– Hiển thị cảnh báo sự cố
– Trình chiếu Dashboard sản xuất

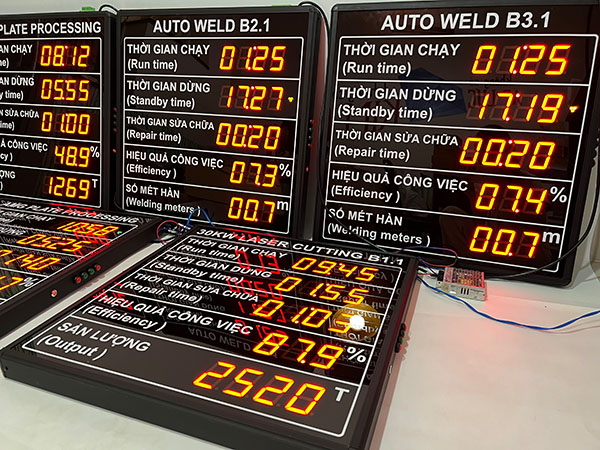

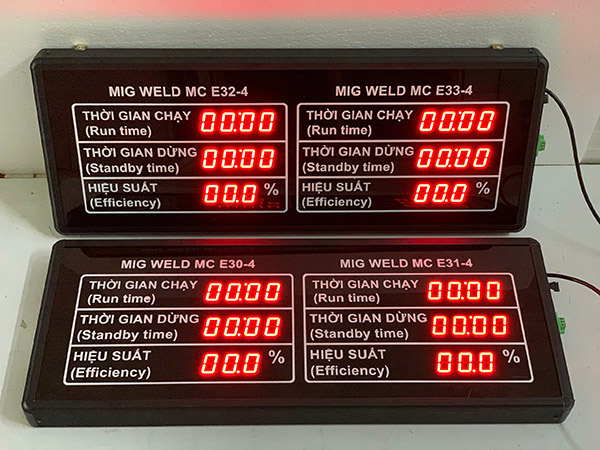

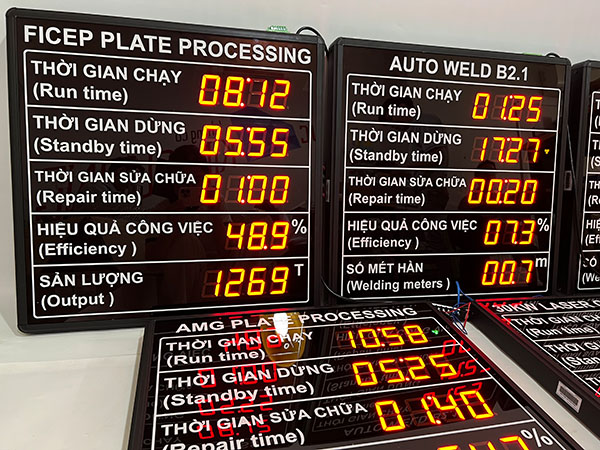

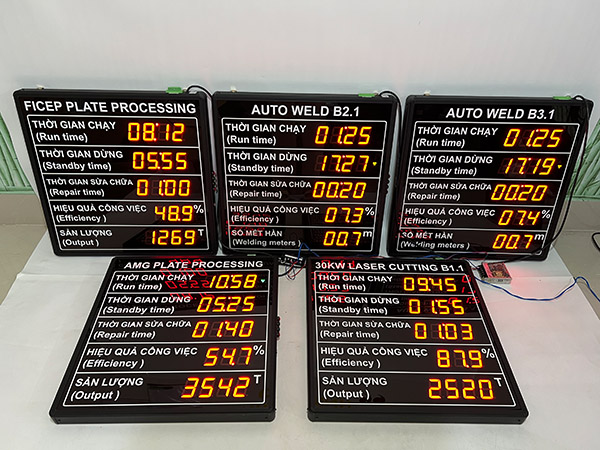

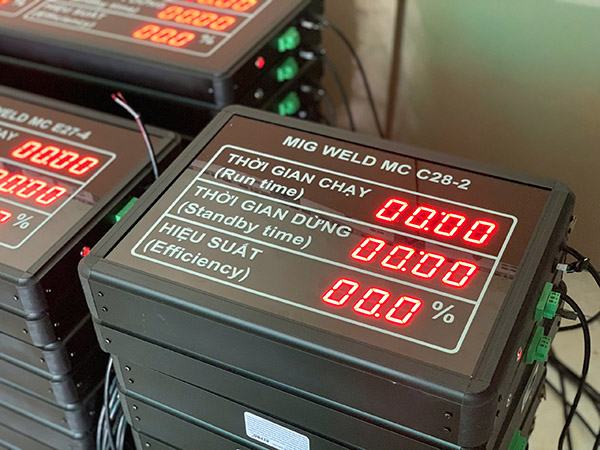

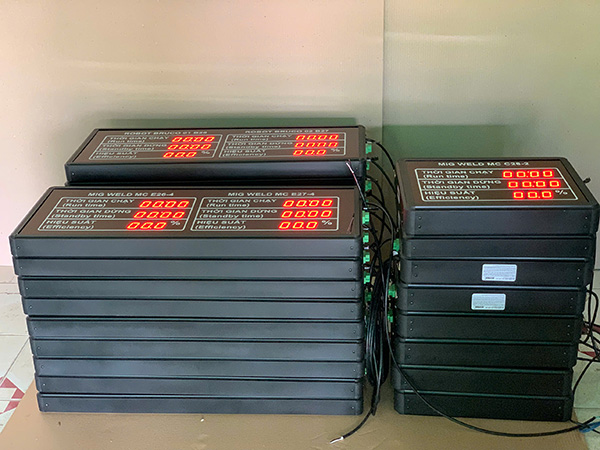

Bảng LED điện tử giám sát trạng thái máy NS6060
– Kích thước bảng: 60cm x 600cm x 5cm. Hiển thị 1 mặt
– Hiển thị số bằng LED 7 đoạn, kích thước số 5cm x 7cm, màu đỏ
– Mặt trước làm bằng mica trà, khắc laser, chữ sơn trắng
– Đèn báo trạng thái: xanh/đỏ/vàng
– Vi điều khiển PIC
– Mặt sau làm bằng nhôm
– Bo mạch kết nối WiFi
– Nguồn điện: 220VAC
Chức năng chính:
– Hiển thị thông tin thời gian hoạt động của máy
Tủ điều khiển
Bao gồm:
– 01 Bộ lập trình DVP12SE
– 08 đầu vào, 4 đầu ra
– 01 Bộ nguồn 24VDC 30W (Omron)
– 01 Bộ lọc nhiễu nguồn
– Vật liệu phụ trợ: Domino, khay cáp, dây dẫn, thanh ray…
– Vỏ nhựa bảo vệ Boxco Hàn Quốc, chống va đập và vỡ
– Kết nối qua wifi
Chức năng chính:
– Thu thập tín hiệu hoạt động máy
– Xác định trạng thái máy
– Điều khiển cảnh báo tại chỗ
– Cấp nguồn, bảo vệ thiết bị
– Truyền dữ liệu lên hệ thống giám sát
Encoder – Bộ mã hóa vòng quay E40S6-1000-3-T-24
– Đường kính ngoài trục: Ø6mm
– Tần số đáp ứng tối đa: 300kHz
– Độ phân giải tối đa cho phép: 5000 vòng/phút
– Mô-men xoắn khởi động: Tối đa 40gf.cm (tối đa 0.00392N.m)
– Độ phân giải: 1000P/R
– Ngõ ra điều khiển: Totem Pole
– Nguồn điện: 12-24VDC ±5% (Sóng đỉnh-đỉnh: tối đa 5%)
– Loại kết nối: Cáp xuyên tâm
– Thương hiệu: Autonics, Hàn Quốc
Chức năng chính:
– Đo tốc độ quay
– Đếm số vòng quay
– Tính toán sản lượng
– Giám sát trạng thái vận hành
Bộ chuyển đổi quang điện
– Bộ chuyển đổi quang điện GNC-1111S-20A
– Bộ chuyển đổi quang điện HL-2F4E – Switch Quang 2 Cổng SC Giga + 4 Cổng J45 Giga HO LINK HL-2F4E-1000
Tủ RACK
– Tủ RACK 15U:
- Mã sản phẩm: HDR15U1000
- Kích thước thực tế: Cao 830 x Rộng 600 x Sâu 1000mm
- Thiết kế: Có 4 bánh xe
- Hệ thống cửa: Lưới
- Phụ kiện: 1 quạt 220V, 1 ổ cắm điện 3 cổng, 20 bộ ốc vít
- Màu sắc: Đen
- Sử dụng cho máy chủ Dell R250
– Tủ RACK 4U:
- Mã sản phẩm: 4U-D400
- Kích thước: 220x550x400mm
- Màu sắc: Sơn tĩnh điện đen
- Phụ kiện đi kèm: 12 bộ ốc vít lắp đặt, 1 quạt hút, 1 thanh nguồn 3 cổng
- Sử dụng cho SWITCH, ACCESS POINT, IPC
Vật tư phụ
Cáp nguồn, ống luồn, cáp mạng, cáp quang,…

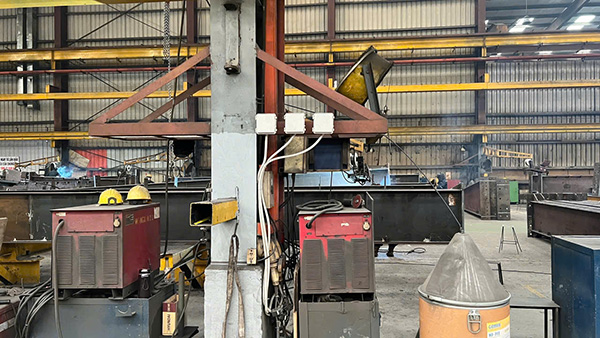

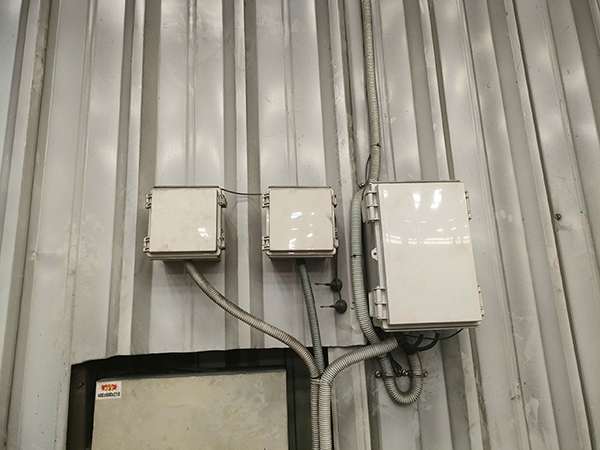

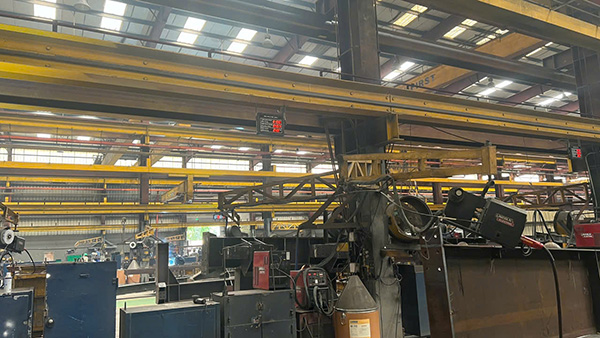

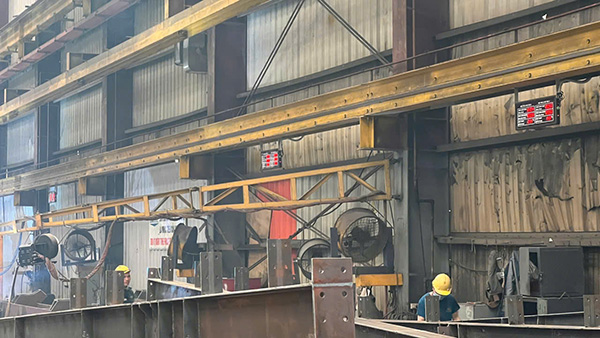

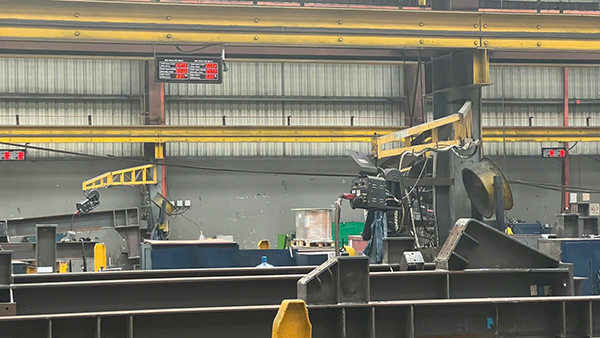

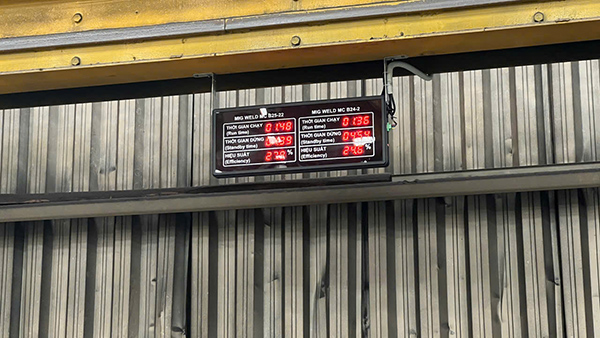

Hình ảnh triển khai thực tế hệ thống giám sát hoạt động máy tại Zamil Steel Việt Nam
Hệ thống giám sát hoạt động máy – Công ty Zamil Steel Việt Nam được triển khai bởi ATPro Corp chính là minh chứng rõ nét cho hiệu quả của việc ứng dụng công nghệ tự động hoá trong sản xuất công nghiệp. Thông qua giải pháp này, Zamil Steel Việt Nam không chỉ nâng cao hiệu quả quản lý thiết bị, mà còn góp phần xây dựng nền tảng vững chắc cho mô hình nhà máy thông minh trong tương lai.
