HỆ THỐNG GIÁM SÁT NHÀ XƯỞNG – CÔNG TY SYSTEMEXE VIỆT NAM
Th3
Nhằm nâng cao khả năng quản lý vận hành trong nhà máy, Công ty SystemEXE Việt Nam đã tin tưởng lựa chọn ATPro Corp làm đơn vị tư vấn, thiết kế & triển khai hệ thống giám sát nhà xưởng. Sau quá trình khảo sát, thiết kế & thi công, ATPro đã hoàn thành dự án đúng tiến độ, mang đến giải pháp giám sát hiện đại, giúp doanh nghiệp quản lý hiệu quả hơn trong quá trình sản xuất.
Bài viết dưới đây sẽ giới thiệu chi tiết về giải pháp hệ thống giám sát nhà xưởng tại Công ty SystemEXE Việt Nam do ATPro triển khai & những lợi ích thiết thực mà hệ thống mang lại cho doanh nghiệp.
Tổng quan về hệ thống giám sát nhà xưởng
Hệ thống giám sát nhà xưởng là giải pháp công nghệ giúp doanh nghiệp theo dõi các thông số quan trọng trong môi trường sản xuất như nhiệt độ, độ ẩm, tình trạng máy móc, điều kiện môi trường & các chỉ số vận hành.
Thông qua các cảm biến đo lường, thiết bị thu thập dữ liệu & phần mềm giám sát, toàn bộ dữ liệu sẽ được cập nhật liên tục theo thời gian thực. Người quản lý có thể dễ dàng theo dõi tình trạng nhà xưởng thông qua màn hình hiển thị, máy tính hoặc thiết bị di động.
Hệ thống giám sát nhà xưởng giúp doanh nghiệp phát hiện nhanh các bất thường trong môi trường sản xuất, kiểm soát chất lượng sản phẩm, nâng cao hiệu quả quản lý nhà máy & giảm thiểu rủi ro trong quá trình vận hành. Chính vì vậy, giải pháp này ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất như điện tử, cơ khí, thực phẩm, dược phẩm,…
Cấu trúc hệ thống giám sát nhà xưởng tại Công ty SystemEXE Việt Nam
Hệ thống giám sát nhà xưởng được ATPro Corp thiết kế bao gồm nhiều thiết bị hiện đại, đảm bảo khả năng giám sát chính xác & ổn định.

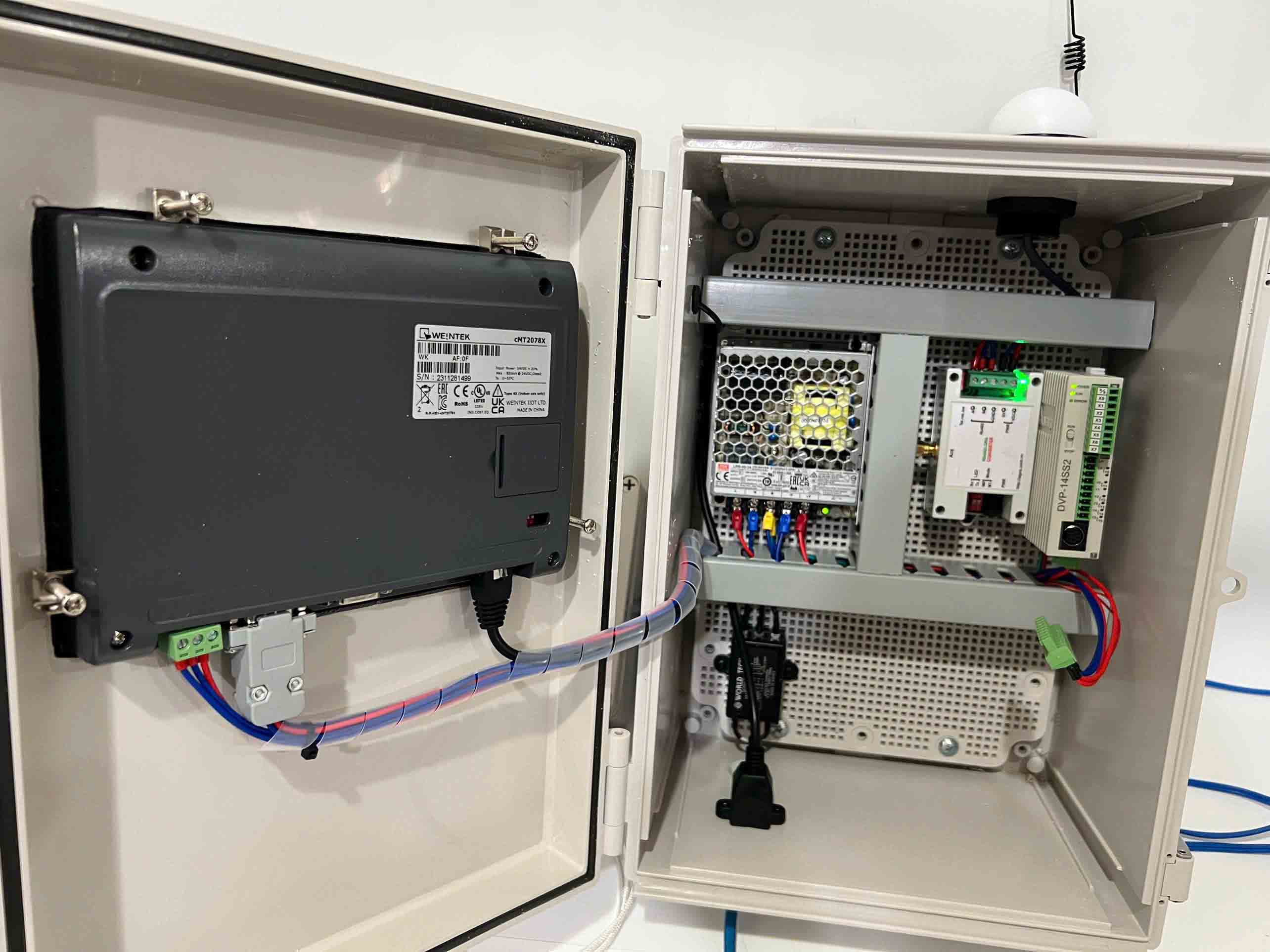

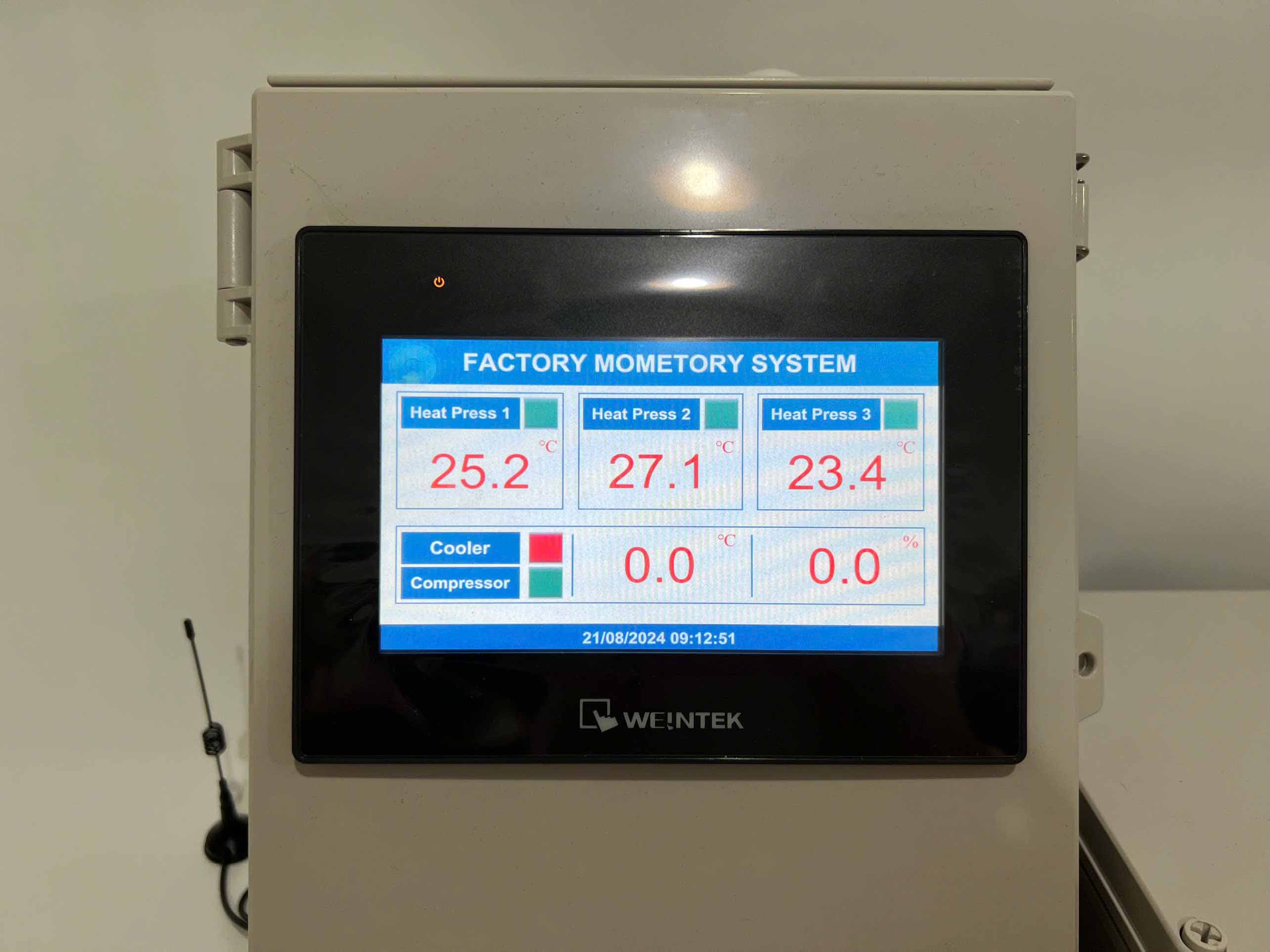

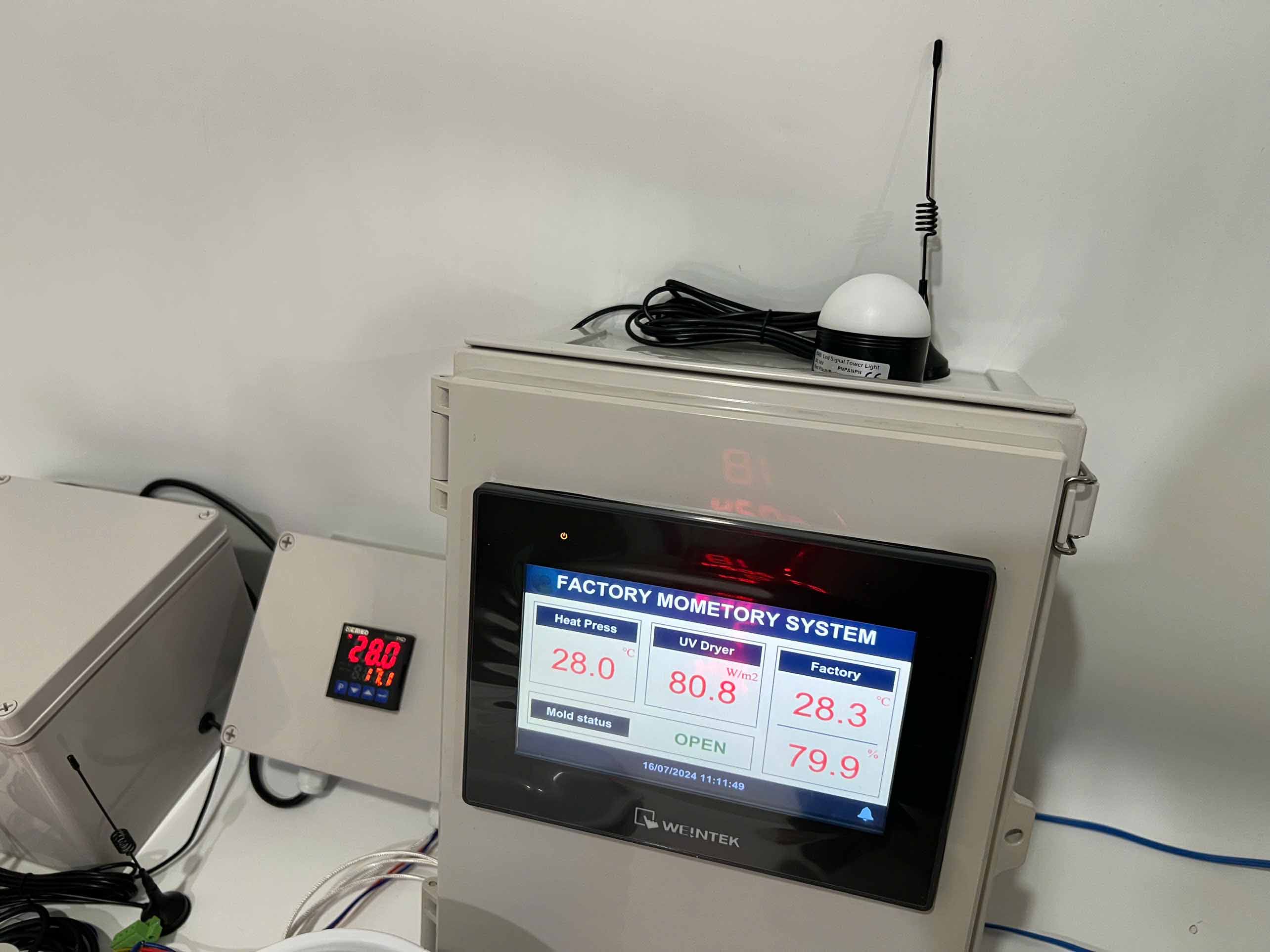

AT-IIoTCLOUD – Tủ trung tâm AT- Cloud IIoT HMI Gateway

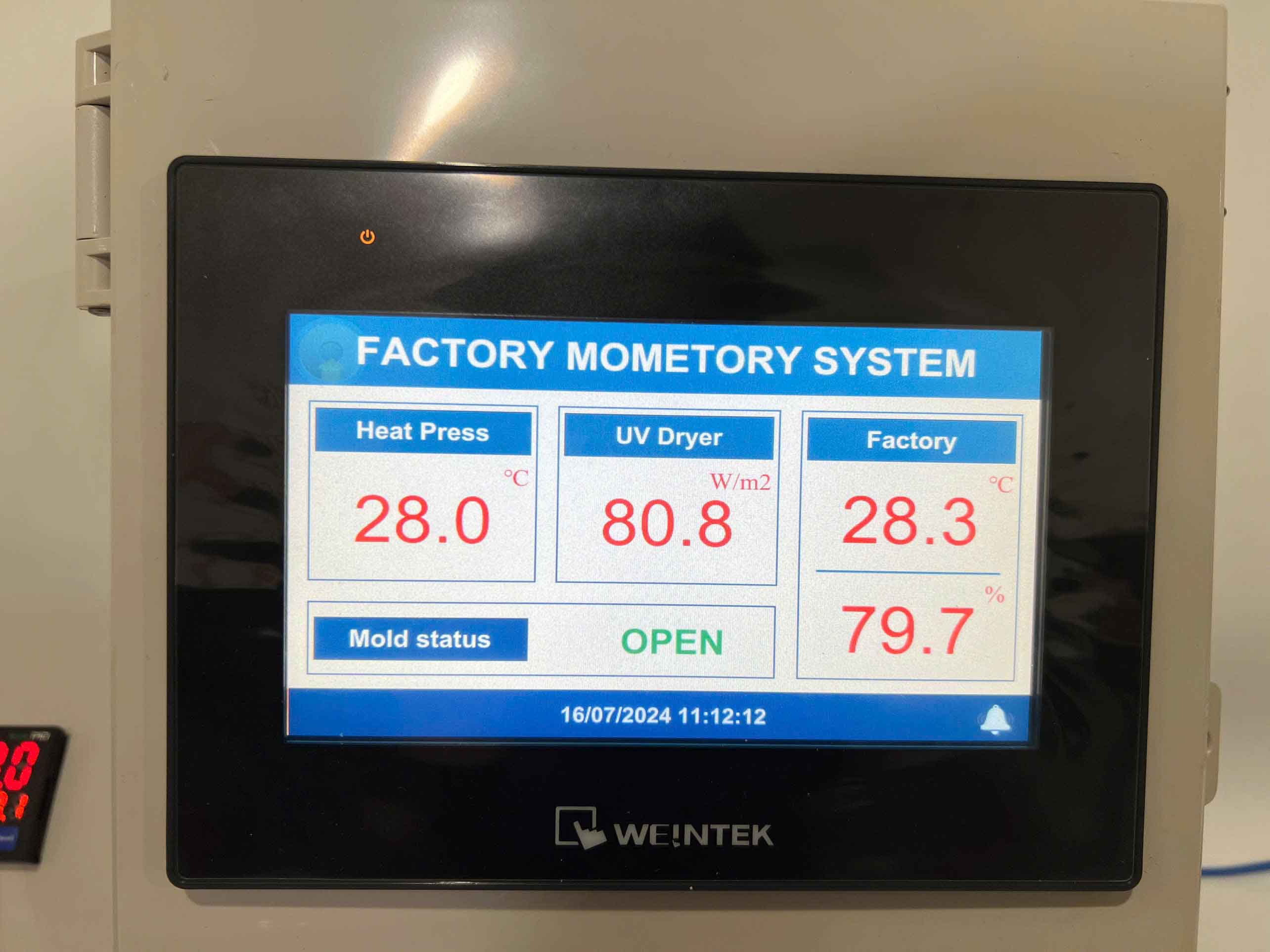

* 01 Bộ xử lý trung tâm GATEWAY tích hợp màn hình cảm ứng. Model: cMT2078X, Weintek
* 01 Bộ điều khiển lập trình DVP14SS211T
– 08 input digital
– 06 output digital
– Để kết nối tín hiệu các cảm biến, điều khiển
* 01 bộ nguồn tổ ong Meanwell
* 01 bộ lọc nguồn
* 01 đèn cảnh báo gắn trên tủ
* 01 Vỏ tủ nhựa hãng Boxco bảo vệ. Kích thước 200*300*150 hoặc kỹ thuật chọn
CHỨC NĂNG: Thu thập dữ liệu. Giao tiếp đẩy dữ liệu lên cloud server
Cảm biến PT100
* 01 Cảm biến nhiệt độ PT100 miếng dán
– Range temp: -50 ~ 200 độ C
* 01 Bộ điều khiển nhiệt độ Emko ECO PID.4.5.2R.S.485

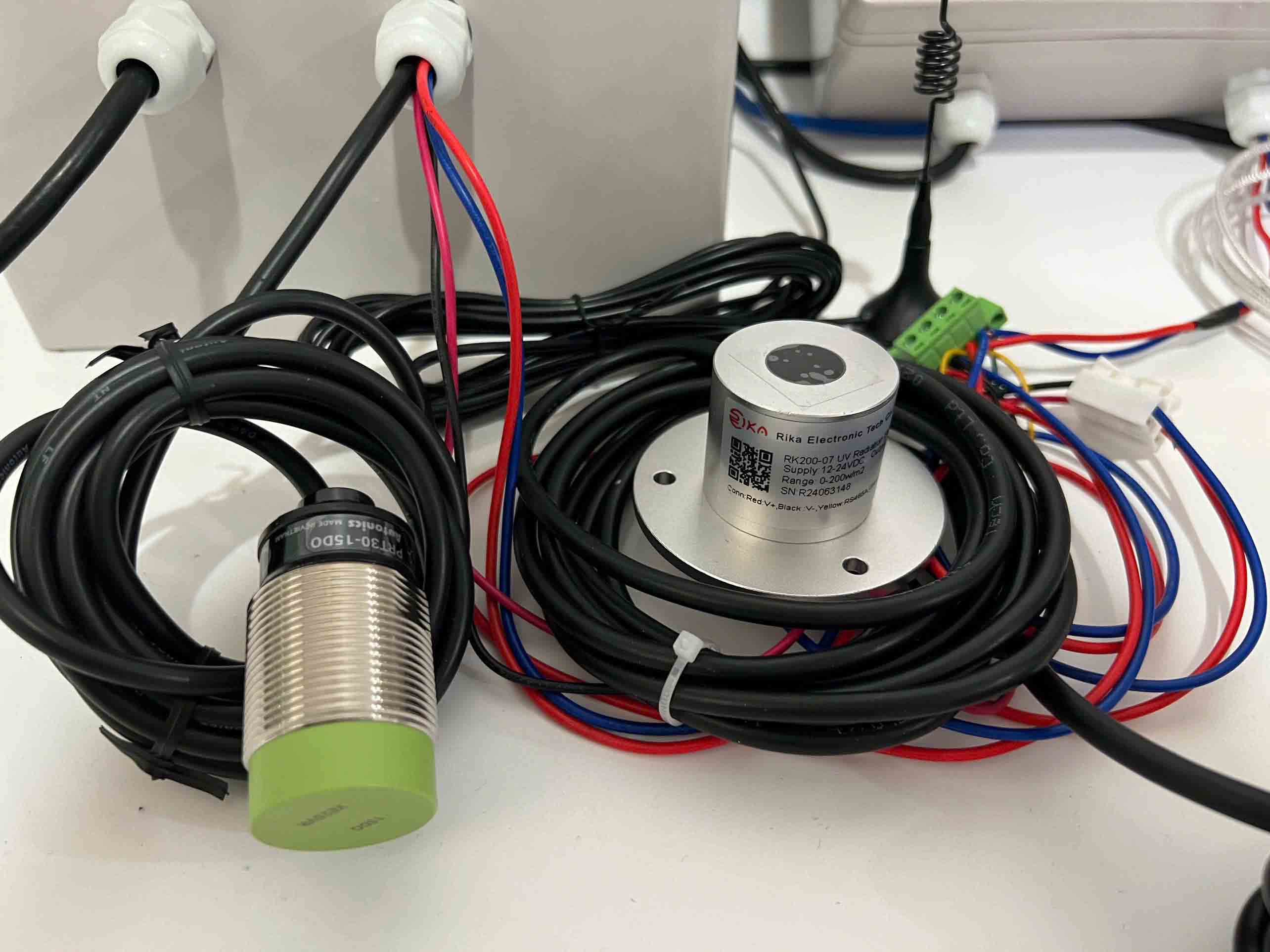

Cảm biến đo bức xạ tia cực tím RK200-07
– Dải quang phổ: 280-400nm
– Nguồn cấp: 5V, 12-24VDC
– Phạm vi: 0-200W/m2, 0-200uW/cm2 (chỉ dành cho đầu ra 0-2V), chỉ số UV 0-15
– Đầu ra: 0-2V, 4-20mA (2 dây), 0-5V, RS485 (Tùy chọn)
– Độ chính xác: +-5% giá trị đọc
– Thời gian phản hồi: <=1S
– Vật liệu vỏ: Nhôm
Cảm biến nhiệt độ độ ẩm ngoài trời RK330-01A
– Nguồn cấp: 5VDC, 12-24VDC
– Tín hiệu đầu ra: 4-20mA, 0-5V, 0-10V, RS485 (MODBUS)
– Dòng điện tiêu thụ: <20mA (Nhiệt độ & Độ ẩm) ≤ 5mA Có thể tùy chỉnh
– Nhiệt độ hoạt động: -40℃-+80℃
– Chuẩn bảo vệ chống xâm nhập: IP65
– Nhiệt độ bảo quản: 10-60℃, 20%-90%RH
– Phạm vi đo: Nhiệt độ: -40-60℃, Độ ẩm: 0-100%RH
– Độ phân giải: Nhiệt độ: 0.1℃, Độ ẩm: 0.5%RH
– Độ chính xác: Nhiệt độ: ±0.5℃, Độ ẩm: ±3%RH
Bộ chuyển tín hiệu RS485/LoRa
Bộ chuyển tín hiệu RS485/LoRa đóng vai trò quan trọng trong việc truyền & kết nối dữ liệu giữa các thiết bị đo lường với hệ thống quản lý trung tâm. Thiết bị giúp đảm bảo việc thu thập dữ liệu từ cảm biến được thực hiện ổn định, chính xác & linh hoạt, đặc biệt trong các khu vực nhà xưởng có khoảng cách truyền dữ liệu xa.

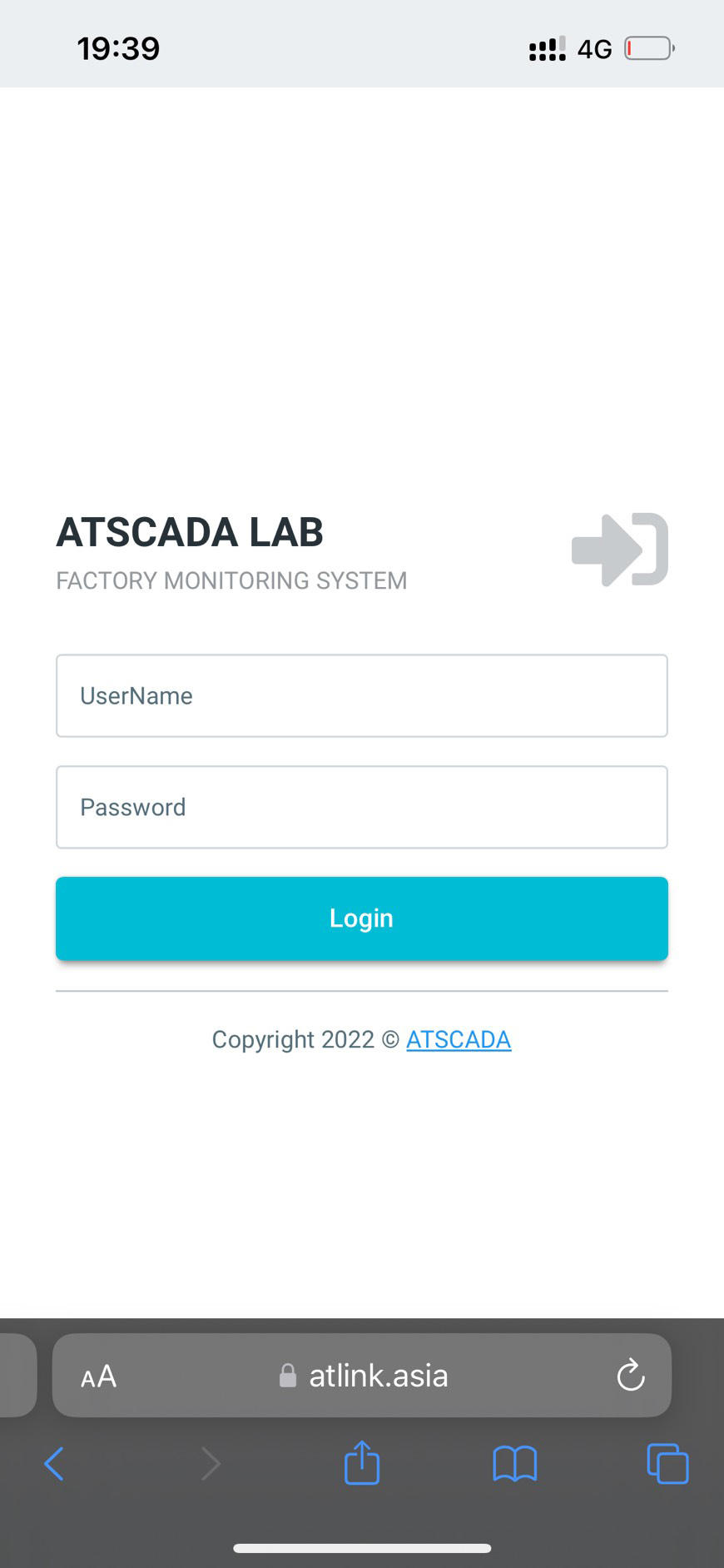

Phần mềm web server
Web form: Giám sát từ xa.

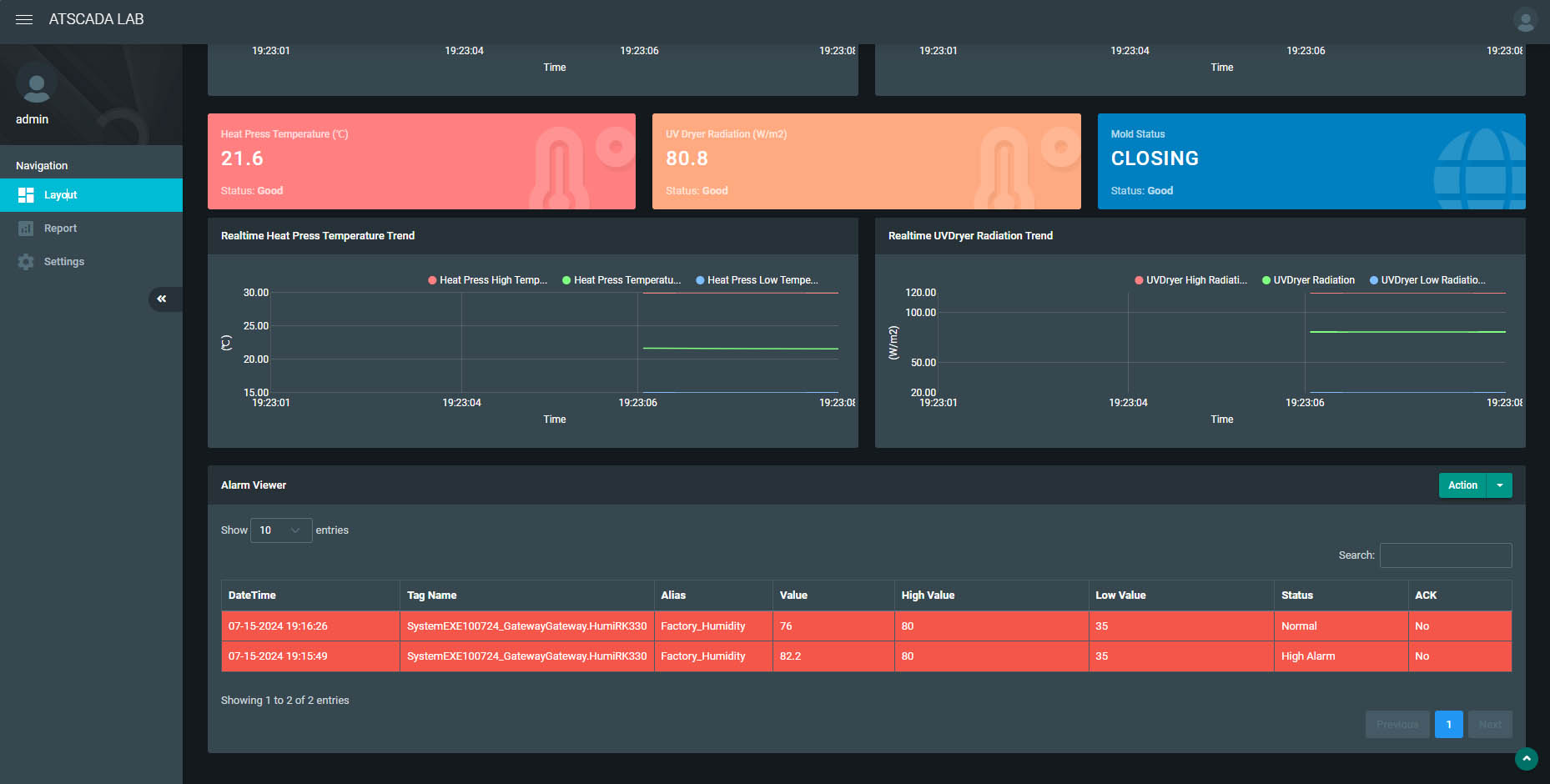

– Giám sát trực tiếp giá trị các cảm biến trên giao diện phần mềm

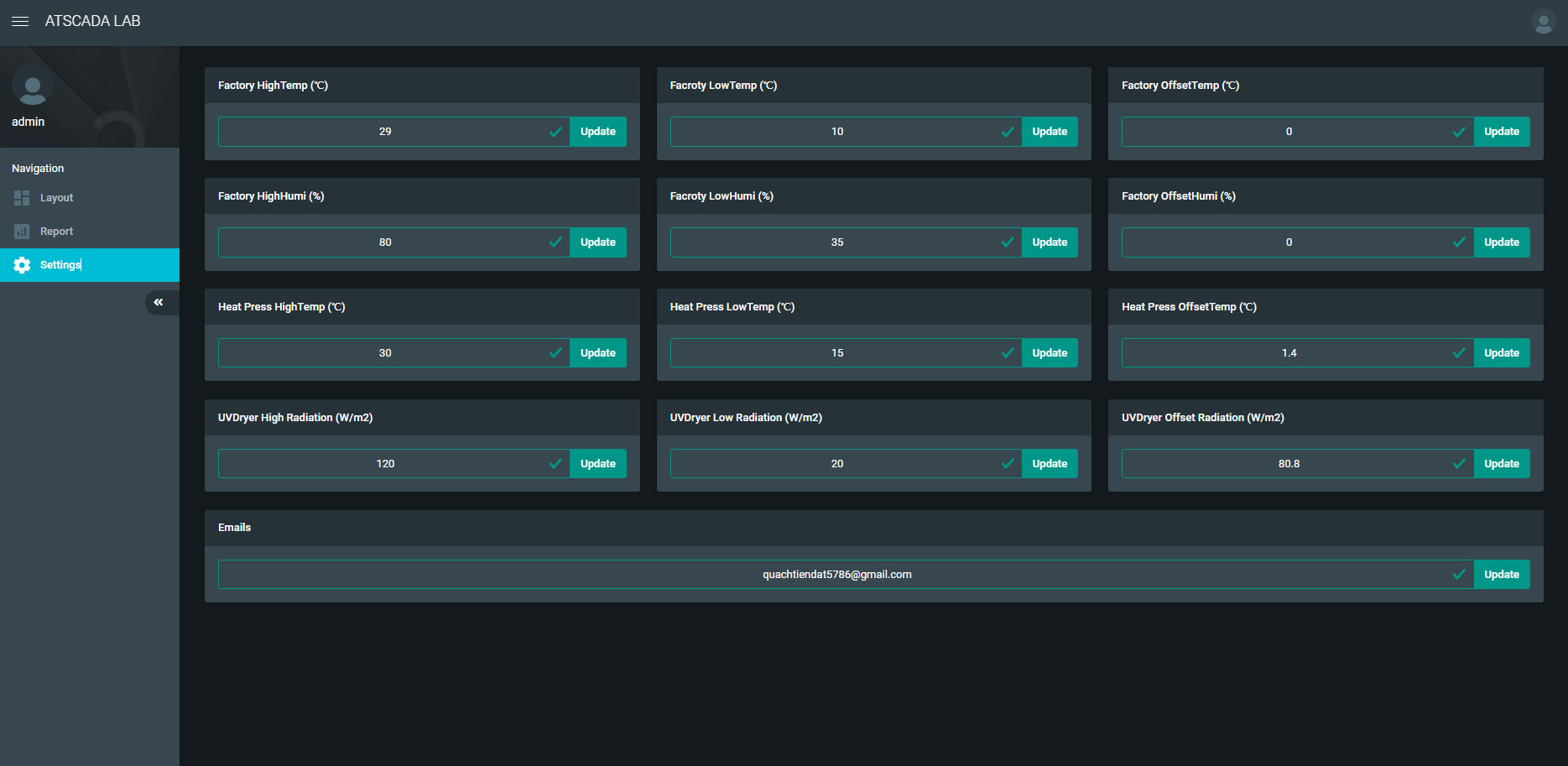

– Cài đặt giá trị ngưỡng cao/thấp cần cảnh báo
– Cài đặt email nhận cảnh báo

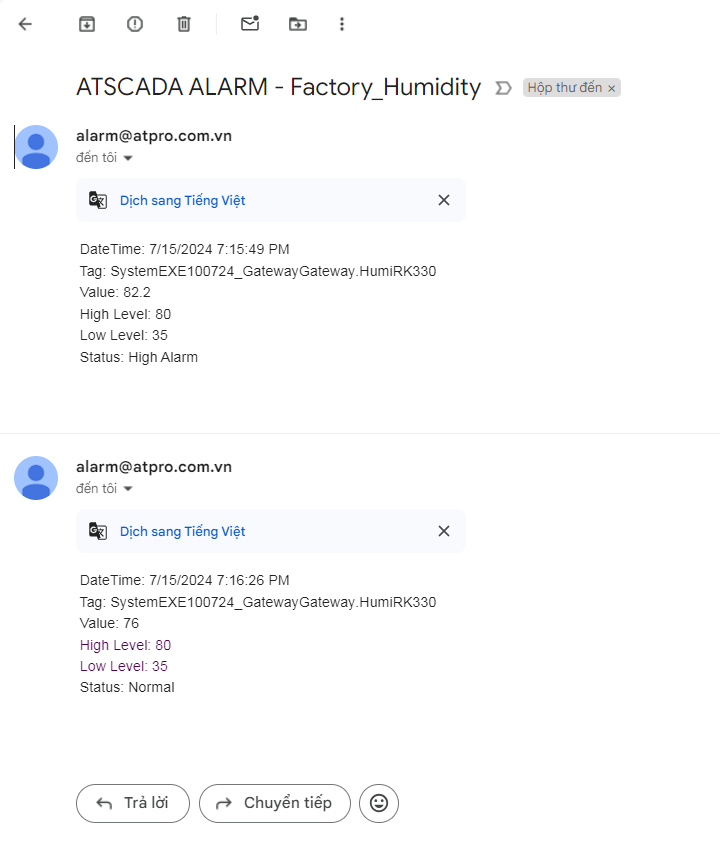

– Cảnh báo qua email khi vượt ngưỡng

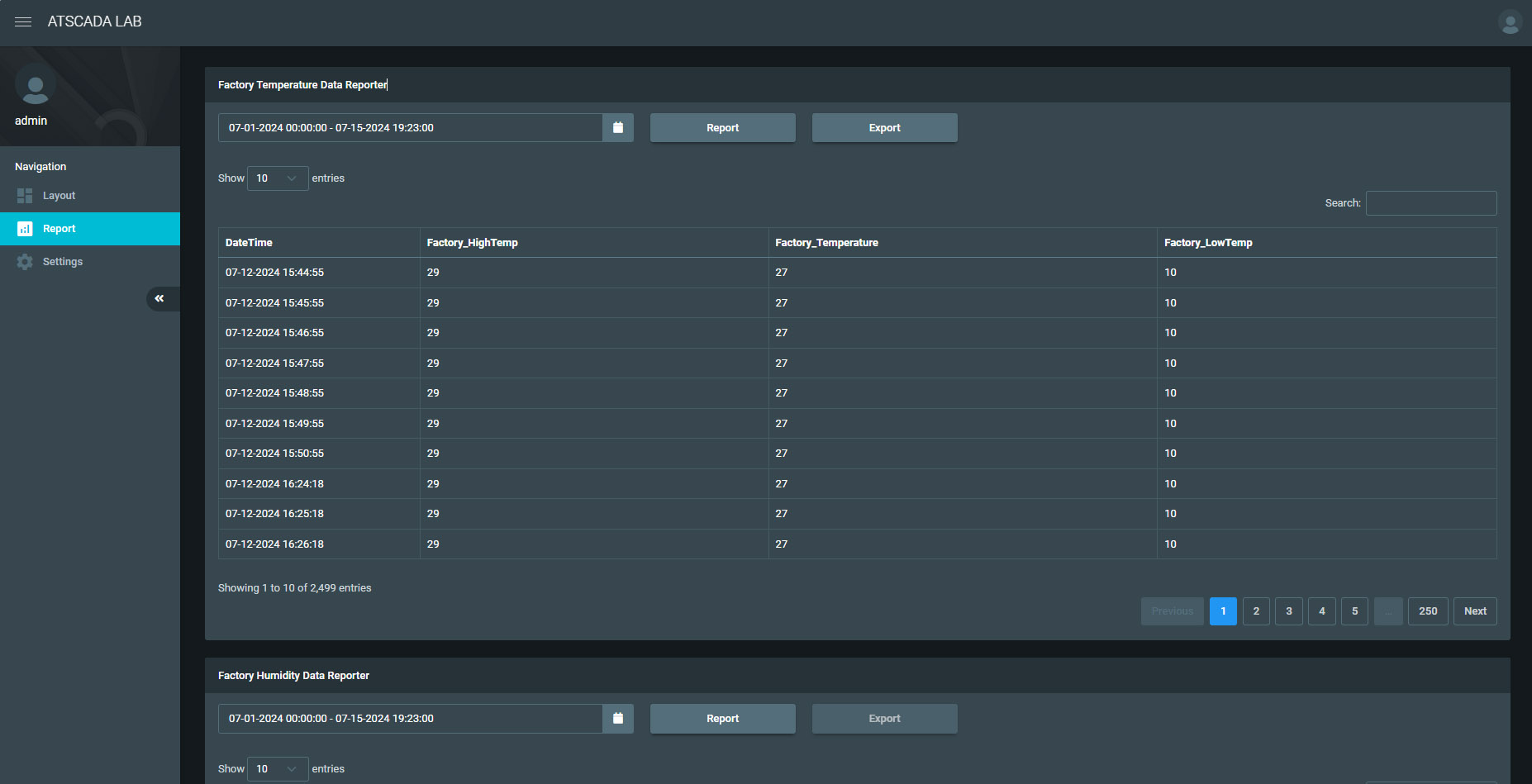

– Lưu trữ dữ liệu

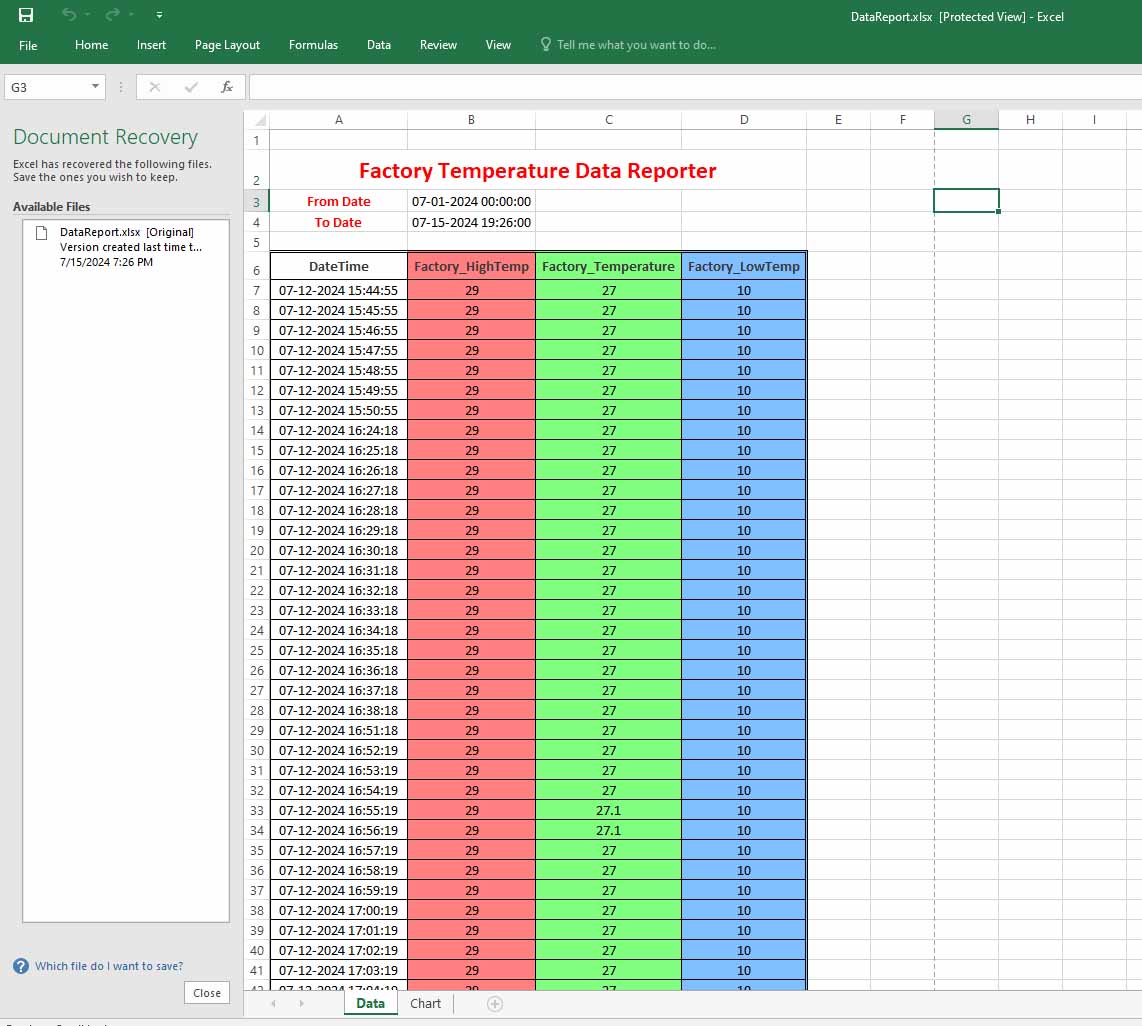

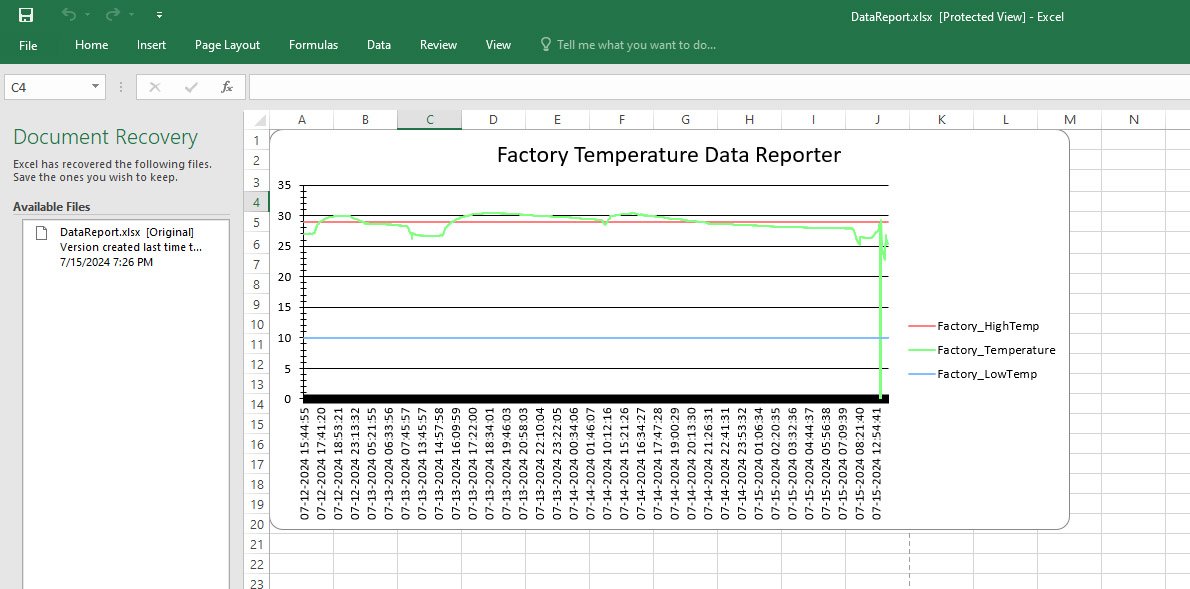

– Xuất báo cáo ra file excel theo form mặc định dạng số và đồ thị
– Email cảnh báo gửi từ alarm@atpro.com.vn
– Giao diện phần mềm Webserver hiển theo form mặc định
– Không giới hạn số lượng truy cập

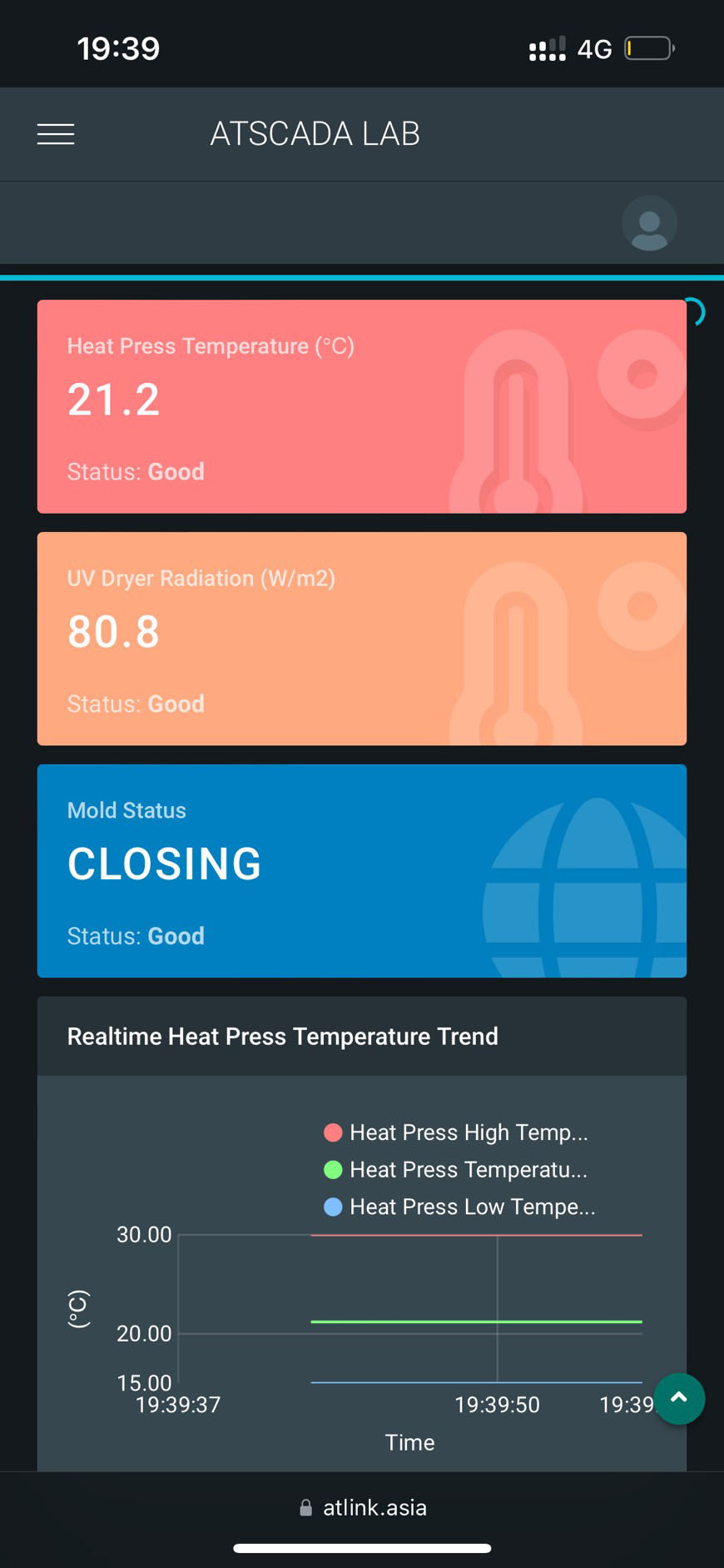

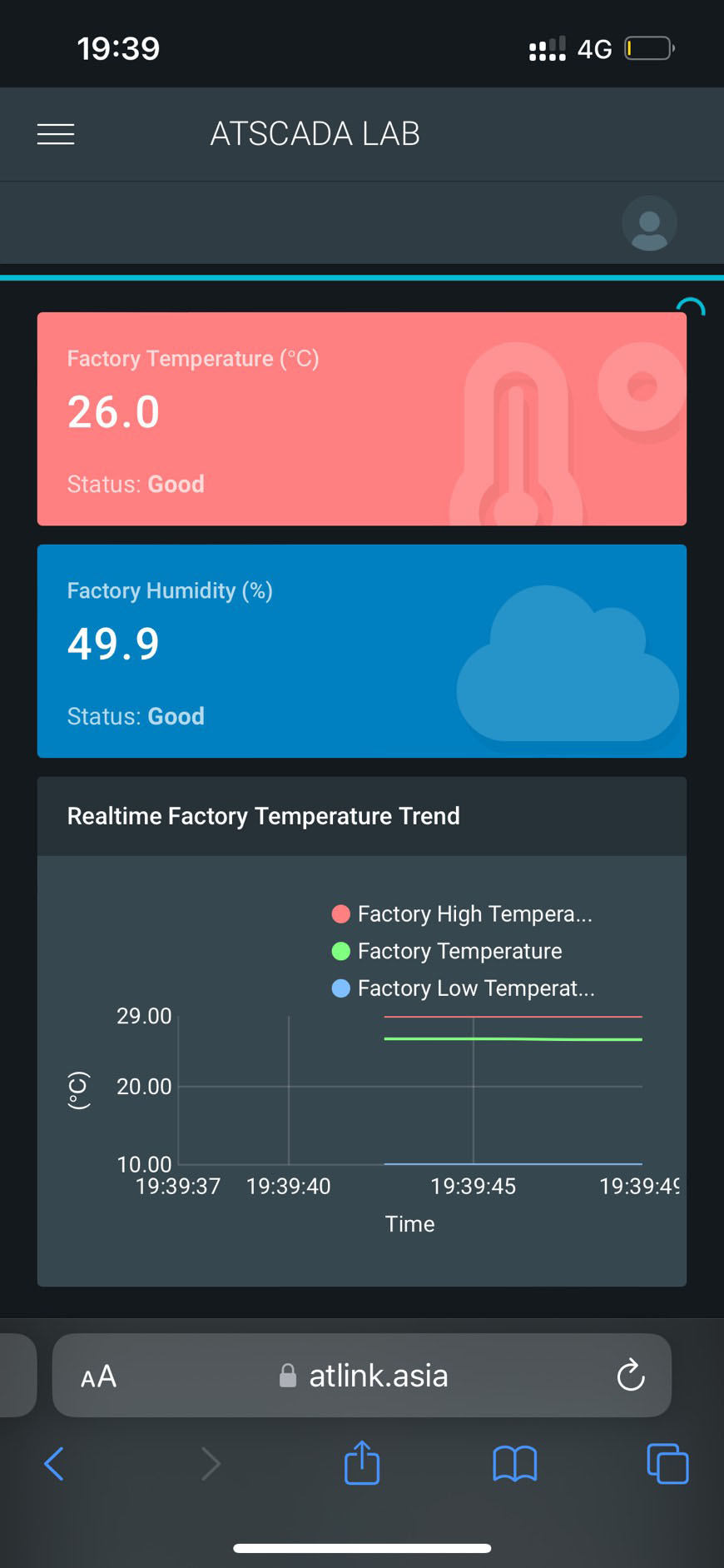

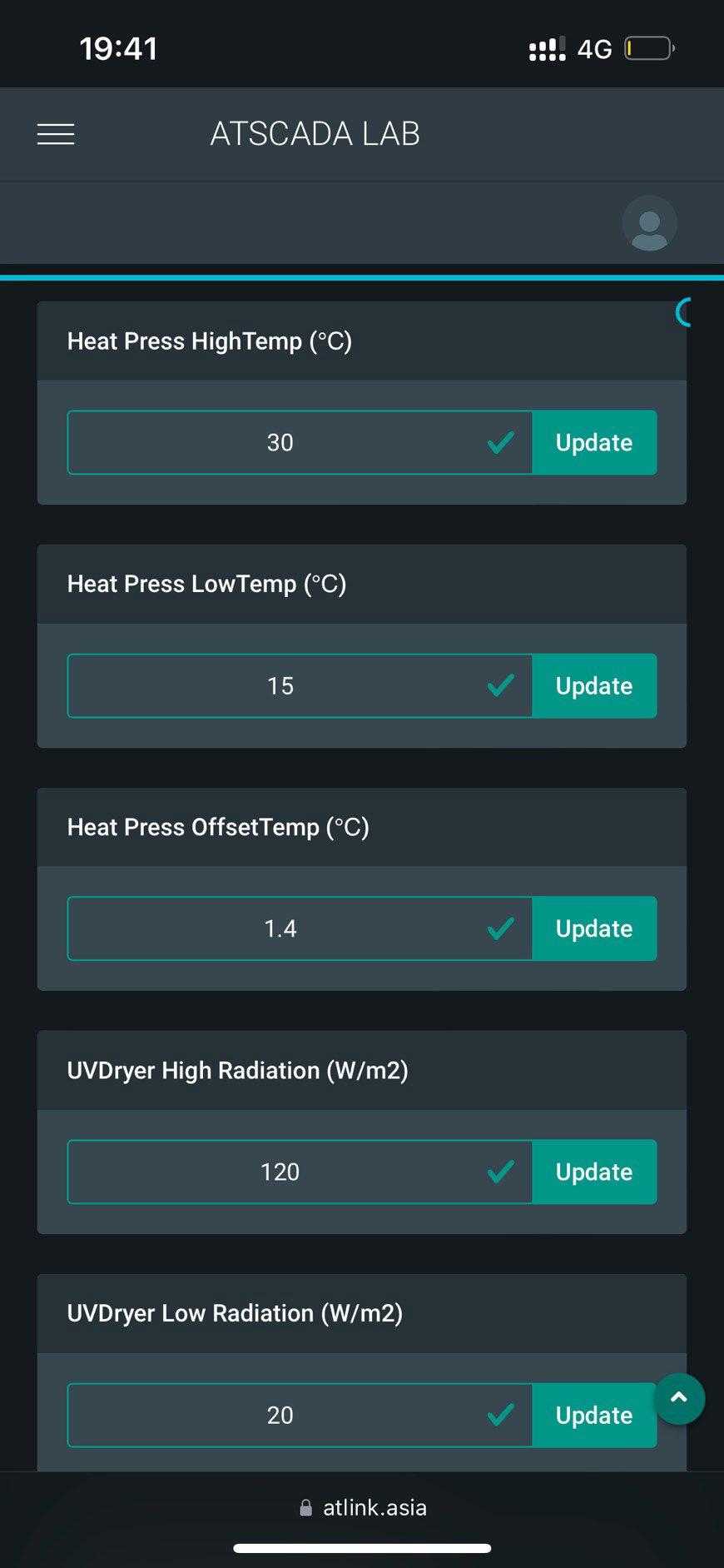

– Giám sát trên các thiết bị laptop, tablet, PC, smartphone
– PHẦN MỀM CHẠY TRÊN CLOUD SERVER ATPro

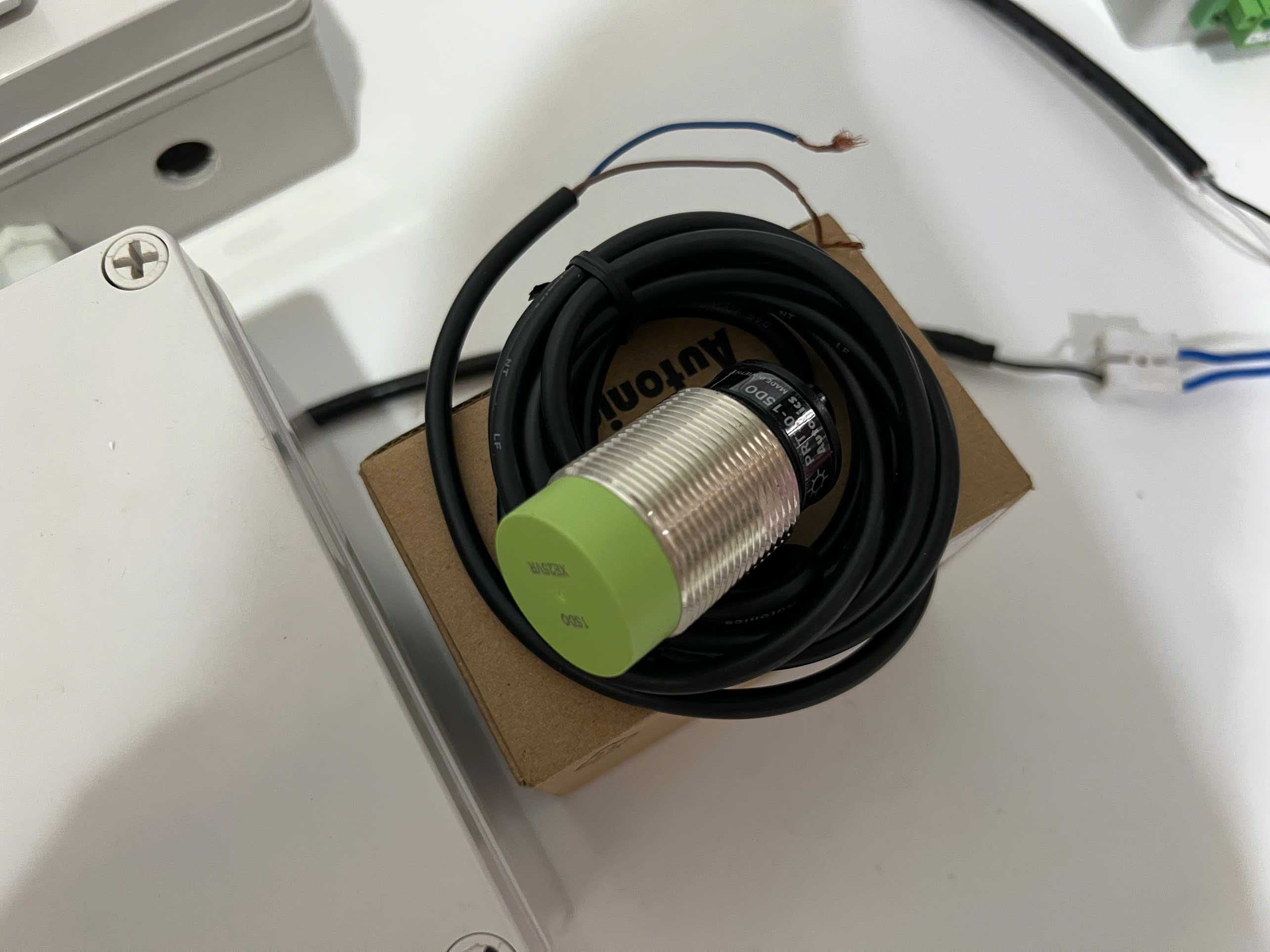

Cảm biến tiệm cận PRT30 – 15DO
– Tầm phát hiện vật 0-1.5cm
– Thích hợp đếm tất cả sản phẩm bằng kim loại, trường hợp rời nhau
– Hãng Autonics, nhập khẩu hàn Quốc

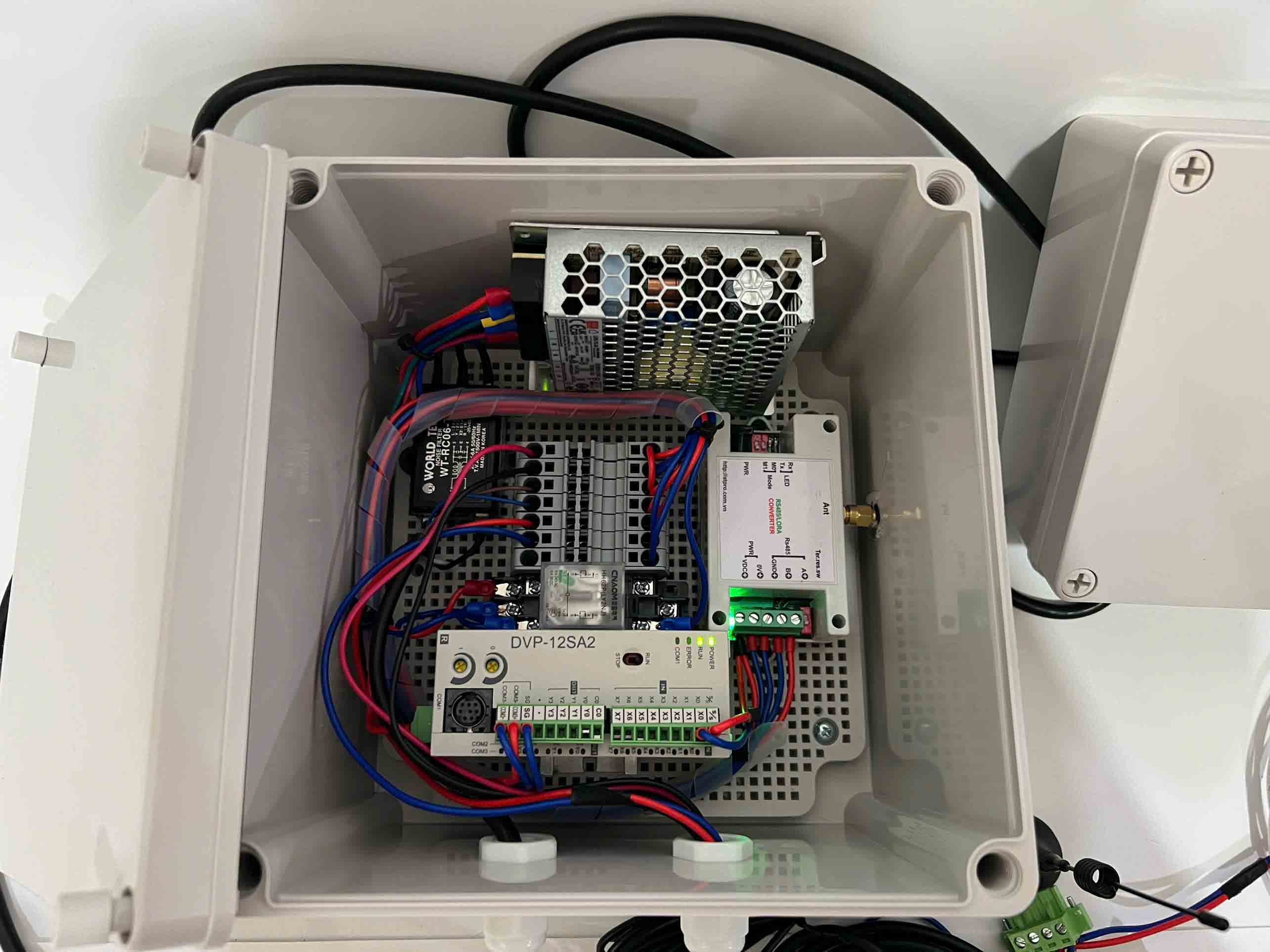

PLC DELTA DVP12SA211T
– 8 input/4 output
– 2 cổng RS485
– Nguồn cấp 24VDC
– Tủ bảo vệ
** Chức năng: Đọc giá trị các cảm biến thông qua truyền thông RS485. Kết nối với bộ chuyển đổi tín hiệu RS485/lora chuyển qua kết nối không dây.
Lợi ích của hệ thống giám sát nhà xưởng đối với SystemEXE Việt Nam
Sau khi hệ thống được đưa vào hoạt động, Công ty SystemEXE Việt Nam đã nhận được nhiều lợi ích rõ rệt.
– Quản lý môi trường nhà xưởng hiệu quả: hệ thống giúp doanh nghiệp theo dõi nhiệt độ – độ ẩm liên tục, đảm bảo môi trường sản xuất ổn định, đồng thời duy trì điều kiện tối ưu cho máy móc & sản phẩm
– Nâng cao chất lượng sản phẩm: đảm bảo các thông số luôn nằm trong ngưỡng cho phép, từ đó giúp giảm thiểu lỗi sản phẩm & nâng cao chất lượng đầu ra
– Phát hiện sự cố nhanh chóng: nhờ tính năng cảnh báo tự động, các sự cố môi trường được phát hiện sớm & xử lý kịp thời, giúp giảm thiểu rủi ro sản xuất, tránh thiệt hại về thiết bị & sản phẩm
– Tối ưu hoá quản lý & vận hành: số hoá dữ liệu giúp ban quản lý theo dõi thông tin dễ dàng, phân tích dữ liệu sản xuất, đưa ra quyết định nhanh chóng & chính xác
ATPro Corp – Đối tác đáng tin cậy trong các giải pháp giám sát nhà máy hiện đại
Không chỉ triển khai thành công dự án cho Công ty SystemEXE Việt Nam, ATPro Corp còn là đơn vị cung cấp nhiều giải pháp công nghệ hiện đại như:
– Hệ thống giám sát nhiệt độ – độ ẩm
– Hệ thống quan trắc môi trường
– Hệ thống giám sát nhà máy
– Hệ thống hiển thị năng suất sản xuất
– Giải pháp IoT cho doanh nghiệp
Các giải pháp của ATPro Corp được thiết kế linh hoạt theo nhu cầu thực tế của từng doanh nghiệp, đảm bảo tính hiệu quả, ổn định & dễ dàng mở rộng trong tương lai.
