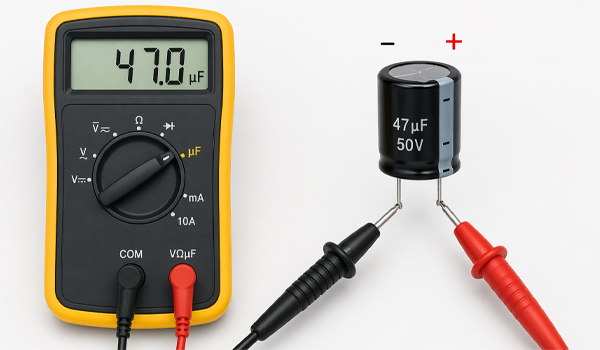

Hướng dẫn cách đo và kiểm tra tụ điện bằng đồng hồ vạn năng chính xác
Th4
Trong các mạch điện tử, tụ điện là linh kiện quan trọng giúp lưu trữ năng lượng, lọc nhiễu & ổn định điện áp. Tuy nhiên, sau một thời gian sử dụng, tụ điện có thể bị hỏng, rò rỉ hoặc giảm dung lượng, ảnh hưởng trực tiếp đến hoạt động của thiết bị. Chính vì vậy, đo & kiểm tra tụ điện bằng đồng hồ vạn năng là kỹ năng cần thiết đối với người dùng. Trong bài viết này, ATPro sẽ hướng dẫn cách đo và kiểm tra tụ điện bằng đồng hồ vạn năng một cách chi tiết, dễ hiểu & chính xác nhất. Theo dõi ngay!
Tụ điện là gì?
Tụ điện (Capacitor) là một loại linh kiện điện tử thụ động, có khả năng tích trữ & phóng điện. Tụ điện gồm 2 bản cực kim loại đặt gần nhau, ngăn cách bởi lớp điện môi.
Trong mạch điện, tụ điện giúp lọc nhiễu, ổn định nguồn điện; tích trữ năng lượng tạm thời; tạo dao động trong mạch điện & điều chỉnh tín hiệu trong mạch âm thanh, RF.

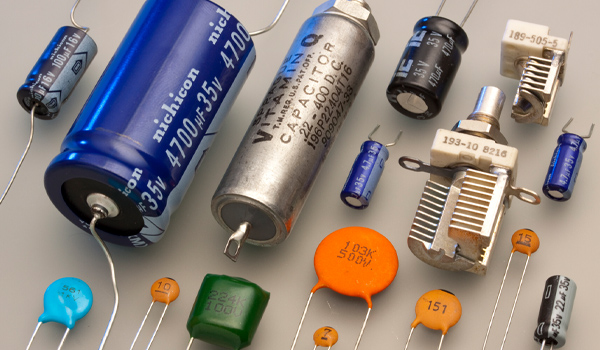

Các loại tụ điện phổ biến trên thị trường
Dưới đây là các loại tụ điện phổ biến nhất hiện nay:
– Tụ điện phân: có phân cực âm (-) & dương (+), dung lượng lớn, thường dùng trong nguồn điện
– Tụ gốm: không phân cực, dung lượng nhỏ, được dùng trong mạch cao tần
– Tụ film: không phân cực, độ ổn định cao
Mỗi loại tụ điện sẽ có cách kiểm tra khác nhau, nhưng nguyên lý đo cơ bản vẫn giống nhau.

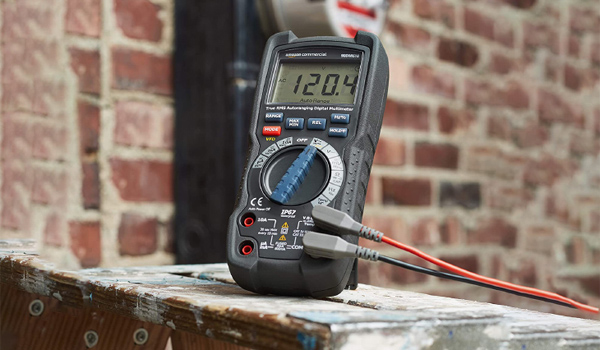

Đồng hồ vạn năng là gì?
Đồng hồ vạn năng (Multimeter) là thiết bị chuyên dùng để đo điện áp (V), dòng điện (A) & điện trở (Ω). Một số loại còn đo được điện dụng tụ điện (F).
Đồng hồ vạn năng có 2 loại chính: đồng hồ vạn năng kim (Analog) & đồng hồ vạn năng số (Digital).
Hướng dẫn cách đo và kiểm tra tụ điện bằng đồng hồ vạn năng nhanh chóng
Để đo & kiểm tra tụ điện bằng đồng hồ vạn năng chính xác, bạn có thể thực hiện theo các cách sau:

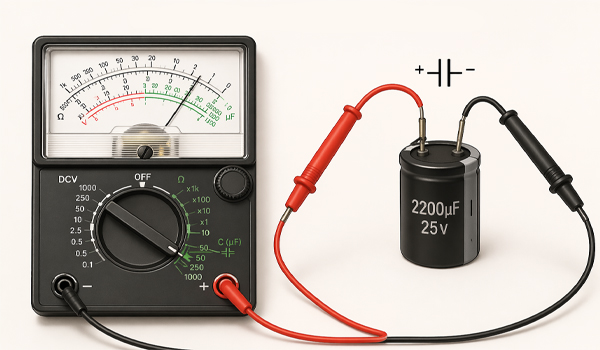

Đo tụ điện bằng đồng hồ vạn năng kim
– Bước 1: Chỉnh thang đo
Chuyển đồng hồ vạn năng sang thang đo điện trở (Ω), chọn thang x1k hoặc x10k.
– Bước 2: Kết nối que đo
Nối que đỏ vào cực dương (+), que đen vào cực âm (-).
– Bước 3: Quan sát kim đồng hồ
Nếu:
- Kim nhảy lên rồi từ từ quay về vị trí ban đầu => tụ điện còn tốt
- Kim không nhảy => tụ điện bị đứt
- Kim lên & đứng yên => tụ điện bị chập
- Kim lên yếu => tụ điện bị giảm dung lượng
Đây là phương pháp kiểm tra nhanh tình trạng tụ điện hiệu quả nhất.
Đo tụ điện bằng đồng hồ vạn năng số
– Bước 1: Chọn chế độ đo điện trở (Ω)
– Bước 2: Đặt que đo vào 2 chân tụ điện
– Bước 3: Quan sát kết quả
- Giá trị điện trở tăng dần => tụ điện còn hoạt động
- Hiển thị “0” hoặc gần 0 => tụ điện bị chập
- Hiển thị “OL” hoặc vô cực => tụ điện bị hỏng hoặc đứt
Lỗi thường gặp khi đo tụ điện có thể bạn chưa biết
Để đảm bảo kết quả đo chính xác, bạn cần tránh các lỗi sau:
Không xả điện tụ trước khi tiến hành đo
Đây là lỗi nghiêm trọng nhưng rất nhiều người mắc phải. Khi tụ còn điện, nếu đo ngay có thể làm hỏng đồng hồ, gây giật điện nhẹ hoặc cho kết quả sai hoàn toàn.
Đo tụ khi vẫn còn trong mạch
Nhiều người đo trực tiếp tụ trên bo mạch để tiết kiệm thời gian, tuy nhiên các linh kiện xung quanh sẽ ảnh hưởng đến kết quả đo & dễ đọc sai điện trở/điện dung.

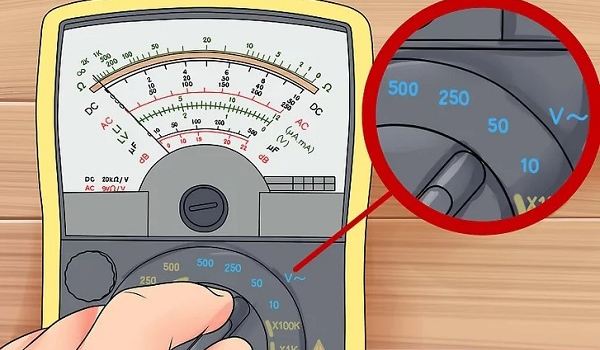

Chọn sai thang đo trên đồng hồ vạn năng
Chọn thang điện trở quá thấp/quá cao, không chuyển đúng chế độ đo điện dung (nếu có) dẫn đến kim không nhảy/nhảy sai hoặc hiển thị giá trị không chính xác.
Đặt sai cực khi đo tụ phân
Tụ phân có cực âm (-) & cực dương (+), nhưng rất nhiều người cắm que đo ngược cực, không xác định rõ cực trên tụ dẫn đến làm sai kết quả đo, ảnh hưởng đến độ bền của tụ.
Không kiểm tra tình trạng vật lý của tụ điện
Nhiều người chỉ tập trung đo mà bỏ qua dấu hiệu bên ngoài của tụ (phồng rộp, rò rỉ, cháy, nứt,…). Trong nhiều trường hợp, chỉ cần nhìn là biết tụ đã hỏng mà không cần đo.
>>> Xem thêm: Các loại chữ ký điện tử thông dụng nhất trên thị trường hiện nay
Quy trình đo & kiểm tra tụ điện bằng đồng hồ vạn năng không quá phức tạp, tuy nhiên đòi hỏi bạn phải nắm rõ nguyên lý & thao tác đúng trình tự các bước. Tuỳ vào loại đồng hồ & mục đích sử dụng, bạn có thể chọn phương pháp đo phù hợp để đánh giá chính xác tình trạng của tụ điện.
Hy vọng những chia sẻ của ATPro trong bài viết đã giúp bạn hiểu rõ hơn về cách đo tụ điện, từ đó áp dụng hiệu quả trong thực tế sửa chữa & bảo trì thiết bị điện tử.
