Hướng dẫn kết nối cảm biến gió với PLC và HMI chi tiết từ A – Z
Th5
Trong các hệ thống tự động hoá công nghiệp, cảm biến gió đóng vai trò quan trọng trong việc giám sát tốc độ gió, hướng gió nhằm đảm bảo an toàn vận hành & tối ưu hiệu quả sản xuất. Đặc biệt tại các nhà máy, trạm quan trắc thời tiết, hệ thống năng lượng tái tạo hay hệ thống HVAC, kết nối cảm biến gió với PLC & HMI giúp doanh nghiệp dễ dàng thu thập dữ liệu, hiển thị trực quan, đồng thời đưa ra cảnh báo kịp thời. Vậy cách kết nối cảm biến gió với PLC & HMI như thế nào? Trong bài viết hôm nay, ATPro sẽ hướng dẫn kết nối cảm biến gió với PLC và HMI chi tiết từ A – Z. Theo dõi ngay!
Cảm biến gió là gì?
Cảm biến gió là một loại cảm biến công nghiệp, chủ yếu dùng để đo tốc độ gió/hướng gió trong môi trường. Thiết bị thường được ứng dụng trong hệ thống năng lượng điện gió, trạm khí tượng, nông nghiệp thông minh, hệ thống HVAC, nhà máy sản xuất, cảng biển, kho bãi, giám sát môi trường ngoài trời.
Cảm biến gió hỗ trợ nhiều chuẩn tín hiệu đầu ra như Analog 4 – 20mA, 0 – 5V, 0 – 10V, RS485 Modbus RTU, Relay cảnh báo,… Trong đó, tín hiệu RS485 Modbus & Analog 4 – 20mA là 2 chuẩn phổ biến nhất khi kết nối với PLC, HMI.
Xem nhanh top 6 cảm biến gió tốt được nhiều người tin dùng tại ATPro
PLC là gì?
PLC (Programmable Logic Controller) là bộ điều khiển logic lập trình được sử dụng để thu thập tín hiệu từ cảm biến, xử lý dữ liệu & điều khiển thiết bị. Trong hệ thống giám sát gió, PLC có nhiệm vụ đọc tín hiệu từ cảm biến gió, chuyển đổi giá trị đo, so sánh ngưỡng cảnh báo, điều khiển còi, đèn hoặc relay & gửi dữ liệu lên HMI/SCADA.
HMI là gì?
HMI (Human Machine Interface) là màn hình giao diện giúp người vận hành theo dõi & điều khiển hệ thống. Khi kết nối với PLC, HMI cho phép hiển thị tốc độ gió theo thời gian thực, hiển thị hướng gió, cảnh báo gió lớn, theo dõi lịch sử dữ liệu & điều chỉnh thông số cài đặt.
Lợi ích khi kết nối cảm biến gió với PLC & HMI
Tích hợp cảm biến gió vào hệ thống PLC & HMI mang lại nhiều lợi ích nổi bật:
Giám sát tốc độ gió theo thời gian thực
Khi cảm biến gió được kết nối với PLC & HMI, toàn bộ dữ liệu về tốc độ gió/hướng gió sẽ được cập nhật liên tục trên màn hình giám sát. Người vận hành có thể theo dõi trực tiếp thông số thực tế mà không cần có mặt trực tiếp tại hiện trường để kiểm tra thủ công.

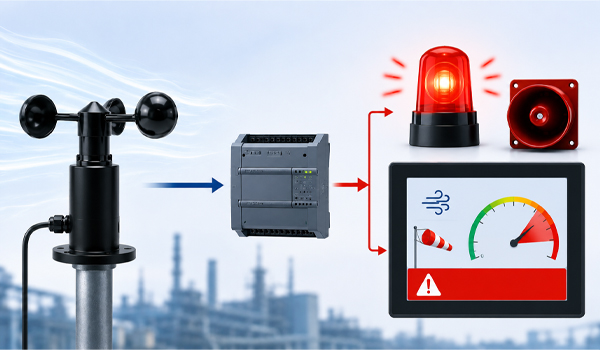

Tự động cảnh báo khi gió vượt ngưỡng
Khi tốc độ gió vượt ngưỡng cài đặt, PLC sẽ kích hoạt đèn cảnh bảo, còi hú, relay ngắt thiết bị & gửi tín hiệu về trung tâm.
Tăng độ chính xác trong giám sát
So với phương pháp đo thủ công, hệ thống PLC & HMI giúp giảm thiểu sai số, đọc dữ liệu ổn định, hạn chế ảnh hưởng từ con người, đồng thời đảm bảo tính liên tục của dữ liệu. Đặc biệt, với chuẩn tín hiệu RS485 Modbus/Analog 4 – 20mA, dữ liệu truyền về PLC có độ ổn định cao & chống nhiễu tốt.
Dễ dàng tích hợp SCADA & IoT
Doanh nghiệp có thể dễ dàng mở rộng hệ thống bằng cách tích hợp SCADA giám sát tập trung, IoT Cloud, giám sát từ xa qua điện thoại, lưu trữ dữ liệu lịch sử,…
Giảm chi phí vận hành, bảo trì
Hệ thống giám sát tự động giúp hạn chế sự cố do thời tiết, giảm thiệt hại thiết bị & phát hiện lỗi sớm, từ đó tối ưu chi phí vận hành, đồng thời góp phần nâng cao tuổi thọ hệ thống.
Xem thêm: Các loại cảm biến đo gió giá rẻ ứng dụng và cách sử dụng

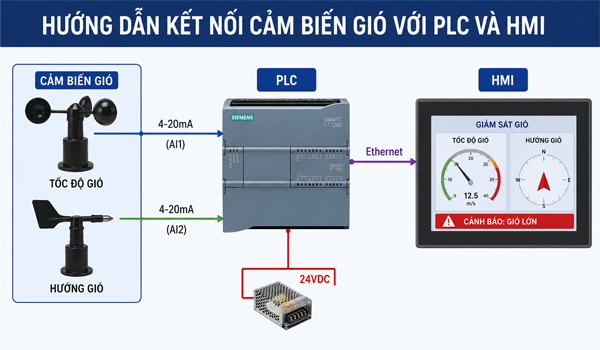

Hướng dẫn kết nối cảm biến gió với PLC và HMI chi tiết nhất
Trước khi tiến hành kết nối cảm biến gió với PLC & HMI, bạn cần chuẩn bị:
– Phần cứng: cảm biến tốc độ gió, cảm biến hướng gió, PLC, HMI, nguồn cấp 24VDC, dây tín hiệu chống nhiễu, bộ chuyển đổi RS485
– Phần mềm: phần mềm lập trình PLC, phần mềm thiết kế HMI, tài liệu Modbus của cảm biến
Sau khi đã chuẩn bị đầy đủ các thiết bị phần cứng & phần mềm, tiếp đến sẽ tiến hành kết nối cảm biến gió với PLC & HMI:
Cách kết nối cảm biến gió với PLC

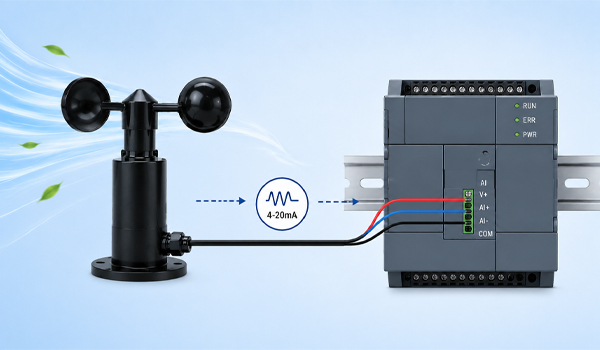

Kết nối cảm biến gió với PLC bằng chuẩn tín hiệu Analog 4-20mA
– Bước 1: Cấp nguồn cho cảm biến gió
- Nguồn: 12 – 24VDC
- Dây V+
- Dây GND
– Bước 2: Đấu tín hiệu Analog
- OUT+ => AI+ PLC
- OUT- => AI- PLC
– Bước 3: Cấu hình module Analog
- Trong PLC, chọn dải đo 4 – 20mA & thiết lập scale giá trị
- Ví dụ: y = [(x-4) x 60]/16
- Trong đó: x là dòng điện đo được (mA), y là tốc độ gió thực tế (m/s)
– Bước 4: Kiểm tra dữ liệu
- Sau khi hoàn tất đấu nối, theo dõi giá trị Analog, kiểm tra độ ổn định & so sánh với thực tế

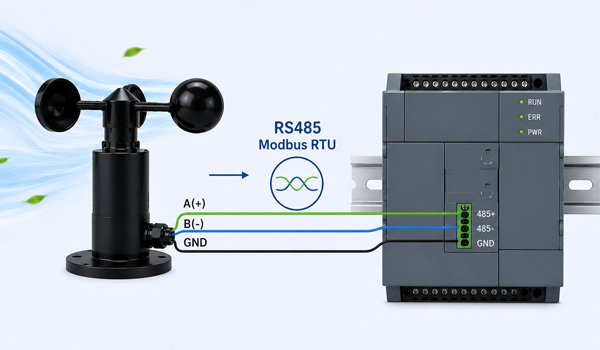

Kết nối cảm biến gió với PLC bằng chuẩn tín hiệu RS485 Modbus RTU
– Bước 1: Đấu dây truyền thông
- A => A
- B => B
- GND => GND
– Bước 2: Cấu hình thông số Modbus
- Thiết lập Baudrate, Parity, Stop bit, Slave ID. Ví dụ Baudrate: 9600, 8N1, Slave ID: 1
– Bước 3: Đọc thanh ghi Modbus
- PLC sẽ đọc thanh ghi tốc độ gió, thanh ghi hướng gió & trạng thái cảnh báo
– Bước 4: Scale dữ liệu
- Nếu cảm biến trả về giá trị 356, quy đổi = 35.6 m/s

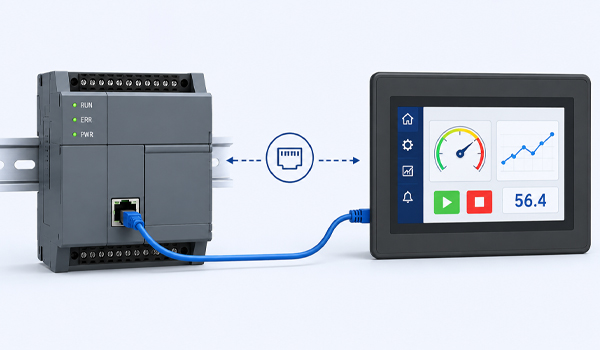

Cách kết nối PLC với HMI
Sau khi PLC đọc dữ liệu cảm biến, bước tiếp theo sẽ hiển thị lên HMI.
– Tạo tag dữ liệu: trong phần mềm HMI, tạo tag tốc độ gió, tạo tag hướng gió, tạo tag cảnh báo
– Thiết kế giao diện: màn hình HMI nên hiển thị giá trị tốc độ gió, mũi tên hướng gió, đèn cảnh báo màu sắc
– Thiết lập cảnh bảo: ví dụ 30m/s => cảnh báo vàng, 40m/s => cảnh báo đỏ. PLC sẽ kích hoạt relay/cảnh báo trên HMI
>>> Xem thêm: Giải pháp giám sát tốc độ gió từ xa bằng IoT cho doanh nghiệp
Kết nối cảm biến gió với PLC & HMI là giải pháp quan trọng giúp doanh nghiệp giám sát tốc độ gió, hướng gió một cách tự động, chính xác & ổn định. Tuỳ theo nhu cầu thực tế, doanh nghiệp có thể lựa chọn kết nối Analog 4 – 20mA/RS485 Modbus RTU để tối ưu chi phí & hiệu quả sử dụng. Đồng thời, việc tích hợp thêm SCADA & IoT sẽ giúp mở rộng khả năng giám sát, điều khiển & cảnh báo từ xa trong thời đại công nghiệp 4.0.
