Rơ le nhiệt là gì? Cách kiểm tra rơle còn sống hay chết nhanh chóng
Th3
Trong hệ thống điện công nghiệp, rơ le nhiệt đóng vai trò là “vệ sĩ” không thể thiếu giúp bảo vệ động cơ khỏi tình trạng quá tải và cháy nổ. Nhờ khả năng phản ứng nhạy bén với sự thay đổi nhiệt độ, thiết bị này đảm bảo hệ thống luôn vận hành an toàn và bền bỉ.
Vậy cụ thể rơ le nhiệt là gì và làm sao để biết thiết bị của bạn còn hoạt động tốt hay đã hỏng? Hãy cùng ATPro Corp tìm hiểu chi tiết trong bài viết này!

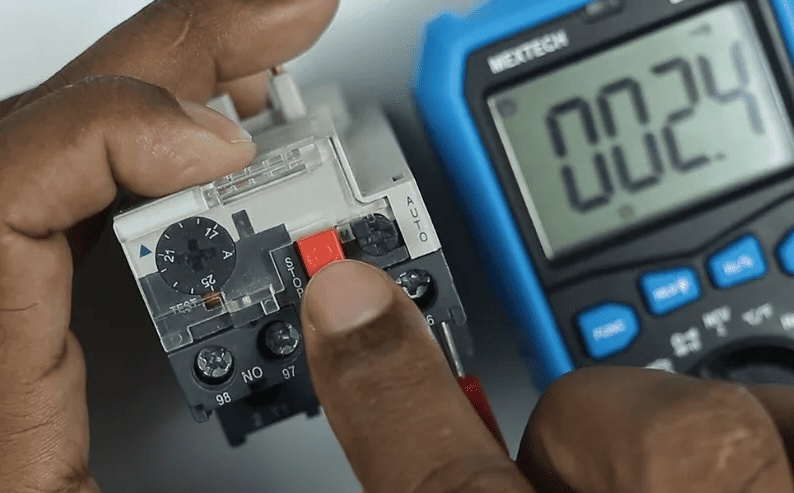

Rơ le nhiệt là gì?
Rơ le nhiệt (Thermal Overload Relay) là một thiết bị điện tự động có chức năng bảo vệ động cơ và các thiết bị điện khi xảy ra hiện tượng quá tải. Khác với cầu chì hay aptomat tập trung vào việc ngắt mạch tức thời khi ngắn mạch. Rơ le nhiệt là “cảm biến” phản hồi chậm, chuyên theo dõi sự gia tăng nhiệt độ tích lũy trên đường dây.
Cơ chế hoạt động “Bi-metal” thông minh
Bản chất sức mạnh của rơ le nhiệt nằm ở phiến kim loại kép (bi-metal). Hai thanh kim loại có hệ số giãn nở khác nhau được ghép chặt:
- Khi dòng điện đi qua vượt mức định mức, nhiệt lượng sinh ra làm phiến kim loại bị uốn cong.
- Độ cong này sẽ tác động trực tiếp lên hệ thống đòn bẩy, làm thay đổi trạng thái của các tiếp điểm (thường đóng mở ra, thường hở đóng lại).
- Kết quả là mạch điều khiển bị ngắt, buộc động cơ dừng hoạt động trước khi nhiệt độ đạt ngưỡng gây cháy lớp cách điện của cuộn dây.
Tại sao mọi hệ thống điện đều cần rơ le nhiệt?
Nếu xem Aptomat là “cửa chặn” dòng điện cực đại, thì rơ le nhiệt là “người gác đền” sự bền bỉ. Thiết bị giúp hệ thống:
- Ngăn chặn hiện tượng quá nhiệt kéo dài: Đặc biệt hữu ích cho các động cơ vận hành liên tục trong nhà máy.
- Tăng tuổi thọ thiết bị: Loại bỏ nguy cơ hư hại vật liệu cách điện do nóng máy.
- Tính linh hoạt cao: Cho phép tùy chỉnh dòng điện tác động phù hợp với từng công suất động cơ cụ thể thông qua núm xoay điều chỉnh trên thân thiết bị.
Phân loại rơ le nhiệt phổ biến
Rơ le nhiệt truyền thống (Cơ – Nhiệt)
Đây là dòng thiết bị “nồi đồng cối đá” phổ biến nhất trong các tủ điện công nghiệp.
Cơ chế: Sử dụng thanh kim loại kép (Bimetal) tự uốn cong khi dòng điện vượt định mức sinh nhiệt.
Ưu điểm: Giá thành rẻ, cấu tạo đơn giản, không cần nguồn nuôi độc lập và cực kỳ bền bỉ trong môi trường khắc nghiệt.
Ứng dụng: Bảo vệ quá tải cho các động cơ công suất vừa và nhỏ.
Rơ le nhiệt điện tử (Smart Relay)
Bước tiến mới trong kỷ nguyên tự động hóa, thay thế các thanh kim loại bằng mạch điều khiển vi xử lý.
Cơ chế: Sử dụng cảm biến dòng điện (CT) để giám sát trực tiếp trị số dòng điện chạy qua. Khi phát hiện sai lệch, mạch điện tử sẽ phân tích và phát lệnh ngắt ngay lập tức.
Ưu điểm: Độ chính xác tuyệt đối, thời gian phản ứng nhanh gấp nhiều lần loại cơ và tích hợp thêm nhiều tính năng bảo vệ nâng cao.
Ứng dụng: Dùng cho các hệ thống máy móc giá trị cao, yêu cầu độ nhạy cực cao.
Phân loại theo cấu tạo nguồn cấp (Số pha)
Dựa trên hạ tầng điện lưới tại khu vực lắp đặt, người dùng có thể lựa chọn:
Rơ le nhiệt đơn pha (Single-pole): Thiết kế nhỏ gọn, chuyên dụng cho các thiết bị điện dân dụng, máy bơm nước hoặc động cơ chạy điện 220V.
Rơ le nhiệt đa pha (Multi-pole/3-phase): Cấu tạo 3 cực độc lập nhưng hoạt động đồng bộ. Loại này không chỉ chống quá tải mà còn có khả năng phát hiện mất pha, ngăn chặn tình trạng động cơ 3 pha bị cháy do chạy thiếu pha – một rủi ro cực kỳ phổ biến trong sản xuất.
Rơ le nhiệt kỹ thuật số (Digital Monitoring)
Dòng cao cấp nhất thường thấy trong các giải pháp Smart Factory mà ATPro Corp đang triển khai.
Đặc điểm: Có màn hình LCD hiển thị thông số dòng điện thực tế, cho phép cài đặt ngưỡng ngắt chính xác đến từng Ampe qua phím bấm.
Tính năng thêm: Có cổng truyền thông (RS485, Modbus) để kết nối với hệ thống SCADA. Giúp giám sát trạng thái thiết bị từ xa qua điện thoại hoặc máy tính.
Hướng dẫn cách kiểm tra rơle còn sống hay chết nhanh chóng
Bước 1: Ngắt hết tất cả nguồn điện
Trước khi kiểm tra bất kỳ thiết bị điện nào, yếu tố an toàn luôn phải đặt lên hàng đầu. Bạn cần ngắt toàn bộ nguồn điện của hệ thống để tránh nguy cơ bị điện giật hoặc gây chập mạch trong quá trình thao tác.
Sau khi ngắt nguồn, hãy kiểm tra lại bằng bút thử điện hoặc thiết bị đo để đảm bảo rằng mạch điện đã hoàn toàn không còn điện áp trước khi tiến hành kiểm tra rơ le.
Bước 2: Tiến hành cài đặt đồng hồ vạn năng
Để kiểm tra rơ le, bạn cần sử dụng đồng hồ vạn năng và điều chỉnh thiết bị về chế độ đo điện trở (Ω – Ohm).
Tiếp theo, đặt hai que đo của đồng hồ vào hai chân tiếp điểm của rơ le cần kiểm tra. Việc đo điện trở giúp xác định xem mạch bên trong rơ le còn hoạt động hay đã bị hỏng.
Trong một số trường hợp, bạn cũng có thể kiểm tra thêm cuộn dây rơ le để xác định xem cuộn dây có bị đứt hoặc cháy hay không.
Bước 3: Kết quả đo được
Sau khi kết nối đồng hồ vạn năng, bạn tiến hành đọc kết quả hiển thị để xác định tình trạng của rơ le:
Rơ le còn hoạt động: Nếu đồng hồ hiển thị giá trị điện trở thấp hoặc có tín hiệu mạch kín, điều này cho thấy các tiếp điểm bên trong rơ le vẫn dẫn điện tốt và thiết bị đang hoạt động bình thường.
Rơ le đã hỏng: Nếu đồng hồ không hiển thị giá trị điện trở hoặc hiển thị vô cực (OL), điều này chứng tỏ mạch đã bị hở hoặc cuộn dây bên trong rơ le đã bị hỏng, khi đó rơ le cần được thay thế.
Những điều cần lưu ý trước khi tiến hành kiểm tra rơ le
Khi kiểm tra Rơ le nhiệt, cần lưu ý một số điểm quan trọng để đảm bảo an toàn và kết quả chính xác:
- Đảm bảo an toàn: Luôn ngắt nguồn điện trước khi kiểm tra để tránh rủi ro điện giật hoặc chập mạch.
- Đo điện trở: Dùng đồng hồ vạn năng đo điện trở cuộn dây, giá trị cần nằm trong phạm vi cho phép của nhà sản xuất.
- Kiểm tra tiếp điểm: Đo tính liên tục của tiếp điểm để xác định rơ le có đóng/mở đúng khi cấp điện hay không.
- Kiểm tra khả năng bảo vệ: Quan sát xem rơ le có kích hoạt khi xảy ra quá tải hay không.
- Kiểm tra thời gian phản hồi: Nếu rơ le phản ứng quá chậm, khả năng bảo vệ thiết bị sẽ giảm.
- Kiểm tra kết nối: Đảm bảo rơ le được đấu nối đúng sơ đồ và các đầu dây chắc chắn.
Xem thêm: Chữ ký số cá nhân là gì? Các lợi ích khi sử dụng chữ ký số cá nhân
Qua bài viết này của ATPro Corp, bạn đọc sẽ hiểu rõ rơ le nhiệt là gì, nguyên lý hoạt động cũng như cách kiểm tra rơ le còn sống hay chết một cách nhanh chóng và đơn giản. Từ đó giúp người dùng dễ dàng phát hiện sự cố, đảm bảo các thiết bị điện và hệ thống vận hành an toàn, ổn định.
