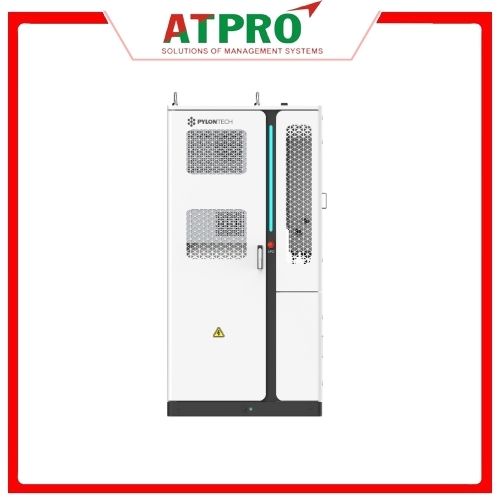

HỆ THỐNG LƯU TRỮ ĐIỆN MẶT TRỜI PYLONTECH OPTIM US A100-HY-PLUS, ALL IN ONE
Hệ thống lưu trữ điện mặt trời Pylontech Optim Us A100-HY-PLUS là giải pháp ESS thuộc phân khúc 100 kWh-class. Hướng đến các doanh nghiệp cần một hệ thống lưu trữ năng lượng tích hợp, giảm số lượng thiết bị bên ngoài. Và dễ dàng kết hợp với điện mặt trời, lưới điện, máy phát điện cùng các tải quan trọng.
Tổng quan về Pylontech OPTIM US A100-HY-PLUS
Trong các dự án lưu trữ năng lượng C&I quy mô nhỏ, việc phải kết nối riêng pin, inverter, MPPT, hệ thống điều khiển và các thiết bị phụ trợ làm tăng độ phức tạp trong thiết kế và thi công.
Pylontech A100-HY-PLUS được phát triển theo hướng tích hợp nhiều chức năng trong một cabinet. Hybrid inverter được đưa trực tiếp vào kiến trúc hệ thống. Đồng thời tích hợp các giao diện như PV MPPT, đầu vào máy phát điện, kết nối lưới điện và đầu ra cho tải quan trọng. Điều này giúp giảm số lượng giao diện phải triển khai tại hiện trường và tạo nên giải pháp gọn gàng hơn cho các dự án hybrid ESS.
Hệ thống được sản xuất bởi Pylontech, là thương hiệu chuyên nghiên cứu, phát triển và cung cấp các giải pháp lưu trữ năng lượng bằng pin Lithium, phục vụ nhiều phân khúc từ dân dụng đến thương mại, công nghiệp và các dự án quy mô lớn. Với định hướng phát triển công nghệ pin, BMS và hệ thống ESS tích hợp, Pylontech mang đến các giải pháp. Giúp nâng cao hiệu quả sử dụng năng lượng tái tạo và đáp ứng nhu cầu chuyển đổi sang hệ thống năng lượng bền vững.

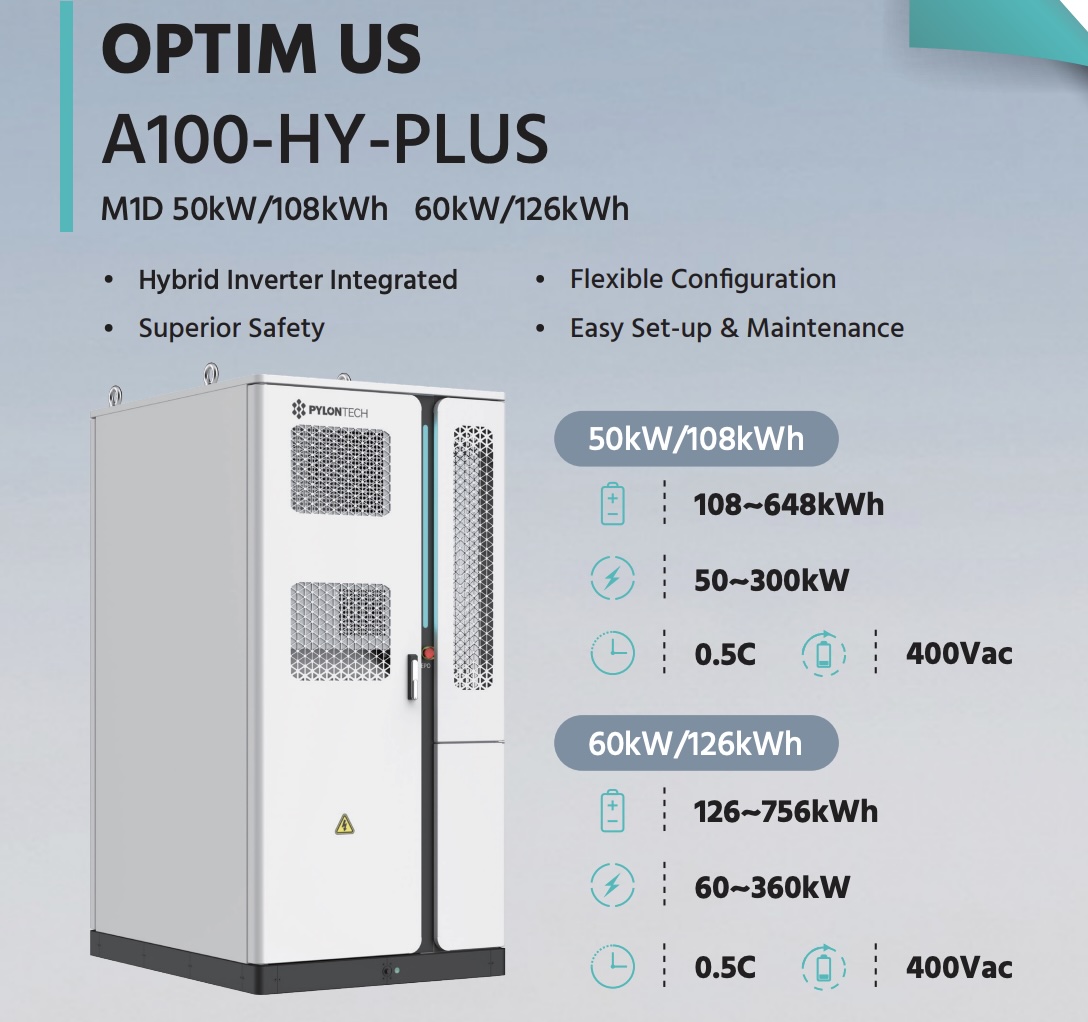

Thông số kỹ thuật của hệ thống lưu trữ điện mặt trời Pylontech Optim Us A100-HY-PLUS
| Feature / Parameter | M1D 50kW/108kWh | M1D 60kW/126kWh |
| General Data | ||
| Dimension (W*D*H mm) | 1050*1300*2100 | 1050*1300*2100 |
| Weight (Tons) | 1.495 | 1.620 |
| Working Temperature Range (°C) | -25~50 | -25~50 |
| Protection Class | IP55 | IP55 |
| Altitude (m) | ≤3000 | ≤3000 |
| Humidity | 0~95%RH | 0~95%RH |
| Fire Extinguishing | Aerosol | Aerosol |
| Cooling System | Air Cooling | Air Cooling |
| Cooling System Consumption (kW, Cooling / Heating) | 2 | 2 |
| Anti-Corrosion | C3H | C3H |
| Certification* | IEC62619/IEC62477-1/IEC63056/VDE2510-50/ISO 13849-1/CE-LVD/IEC 61000/IEC 62933/UL 9540A | IEC62619/IEC62477-1/IEC63056/VDE2510-50/ISO 13849-1/CE-LVD/IEC 61000/IEC 62933/UL 9540A |
| Battery Data | ||
| Battery Type | Li-ion (LFP) | Li-ion (LFP) |
| Nominal Capacity (kWh) | 108 | 126 |
| Battery Module Qty. | 6 | 6 |
| DC Voltage Range (V) | 302.4 ~ 388.8 | 302.4 ~ 388.8 |
| Max. Operation Current (A) | 160 | 160 |
| Cooling Type | Forced air cooling | Forced air cooling |
| AC Side Parameters | ||
| Rated AC Power (kW) | 50 | 60 |
| Rated AC Output Voltage (V) | 380/400Vac,3W+N+PE | 380/400Vac,3W+N+PE |
| Rated AC Output Frequency (Hz) | 50/60 | 50/60 |
| Max. AC Output Current (A) | 80 | 80 |
| Max. DC Input Current (A) | 100*2 | 100*2 |
| Power Factor | -0.8~0.8 | -0.8~0.8 |
| Overload Capacity | 110% @30s | 110% @30s |
| ON -Off Grid Switching | <20ms | <20ms |
Đặc điểm nổi bật của Pylontech Optim Us A100-HY-PLUS
Thiết kế cabinet nhỏ gọn, dễ triển khai
Cả hai phiên bản đều có kích thước 1050 × 1300 × 2100 mm, giúp tối ưu diện tích lắp đặt và thuận tiện cho việc bố trí tại các nhà máy, tòa nhà thương mại, kho hàng hoặc khu vực kỹ thuật.
- M1D 50kW/108kWh: trọng lượng 1,495 tấn.
- M1D 60kW/126kWh: trọng lượng 1,620 tấn.
Thiết kế tích hợp giúp giảm số lượng thiết bị rời, đơn giản hóa quá trình vận chuyển, lắp đặt và đưa hệ thống vào vận hành.
Công nghệ pin Lithium LFP an toàn và dung lượng linh hoạt
Hệ thống sử dụng pin Li-ion Lithium Iron Phosphate (LFP), phù hợp với các ứng dụng lưu trữ năng lượng cố định yêu cầu độ ổn định và khả năng vận hành lâu dài.
Hai cấu hình dung lượng gồm:
- 108 kWh với công suất AC 50 kW.
- 126 kWh với công suất AC 60 kW.
Mỗi hệ thống sử dụng 6 module pin, với dải điện áp DC từ 302,4 – 388,8 V và dòng vận hành tối đa 160A. Đáp ứng nhu cầu tích trữ và cung cấp điện năng cho nhiều loại phụ tải.
Công suất đầu ra mạnh mẽ, phù hợp hệ thống điện 3 pha
M1D hỗ trợ điện áp đầu ra AC 380/400 Vac, 3W+N+PE, phù hợp với hệ thống điện 3 pha phổ biến tại nhà máy và các công trình thương mại.
Tùy theo phiên bản, hệ thống cung cấp:
- Công suất định mức 50 kW đối với M1D 50kW/108kWh.
- Công suất định mức 60 kW đối với M1D 60kW/126kWh.
Hệ thống hỗ trợ tần số 50/60 Hz, dòng đầu ra AC tối đa 80A và khả năng quá tải 110% trong 30 giây. Đáp ứng tốt các thời điểm phụ tải tăng cao trong thời gian ngắn.
Chuyển đổi On-grid và Off-grid nhanh dưới 20ms
Một trong những đặc điểm nổi bật của hệ thống là khả năng chuyển đổi giữa chế độ hòa lưới (On-grid) và độc lập (Off-grid) trong thời gian dưới 20 ms.
Khả năng chuyển đổi nhanh giúp hệ thống phản ứng kịp thời khi nguồn điện lưới gặp sự cố hoặc gián đoạn. Hỗ trợ duy trì cấp điện liên tục cho các tải quan trọng tùy theo cấu hình và thiết kế tổng thể của dự án.
Đây là ưu điểm phù hợp cho các ứng dụng như:
- Tải quan trọng trong nhà máy.
- Hệ thống điều khiển và tự động hóa.
- Máy chủ và thiết bị CNTT.
- Hệ thống điện thương mại.
- Phụ tải cần nâng cao khả năng liên tục nguồn điện.
Hệ thống làm mát bằng không khí cưỡng bức
Cả hai model sử dụng hệ thống làm mát bằng không khí cưỡng bức (Forced Air Cooling), giúp kiểm soát nhiệt độ trong quá trình vận hành.
Công suất tiêu thụ của hệ thống làm mát/sưởi đạt 2kW, hỗ trợ duy trì điều kiện nhiệt phù hợp cho thiết bị. Giải pháp làm mát bằng không khí cũng giúp đơn giản hóa cấu trúc hệ thống và công tác bảo trì.
Khả năng hoạt động trong điều kiện môi trường rộng
M1D được thiết kế để hoạt động trong nhiều điều kiện môi trường khác nhau với:
- Nhiệt độ vận hành: từ -25°C đến 50°C.
- Độ ẩm: 0 – 95% RH.
- Độ cao lắp đặt: ≤3.000 m.
- Cấp bảo vệ: IP55.
Chuẩn IP55 giúp bảo vệ hệ thống trước bụi và tia nước, hỗ trợ triển khai tại các khu vực kỹ thuật hoặc môi trường công nghiệp có điều kiện vận hành khắc nghiệt hơn.
Bên cạnh đó, khả năng chống ăn mòn C3H giúp tăng khả năng thích ứng của hệ thống trong môi trường công nghiệp có mức độ ăn mòn trung bình đến cao.
Tích hợp hệ thống chữa cháy Aerosol
An toàn là yếu tố quan trọng đối với hệ thống lưu trữ năng lượng pin Lithium. Cả hai phiên bản M1D đều được tích hợp hệ thống chữa cháy Aerosol.
Kết hợp cùng công nghệ pin LFP và các tiêu chuẩn bảo vệ của hệ thống, giải pháp này góp phần nâng cao khả năng an toàn trong quá trình vận hành và triển khai BESS.
Hệ số công suất linh hoạt
Cả hai phiên bản hỗ trợ dải Power Factor từ -0,8 đến 0,8, cho phép hệ thống linh hoạt hơn. Trong quá trình điều khiển công suất và đáp ứng các yêu cầu vận hành của hệ thống điện.
Đây là một thông số quan trọng đối với các ứng dụng C&I, nơi hệ thống lưu trữ năng lượng tham gia vào các chiến lược quản lý công suất tác dụng và phản kháng tùy theo thiết kế dự án.
Pylontech OPTIM US A100-HY-PLUS phù hợp với những ứng dụng nào?
Nhà máy và xưởng sản xuất quy mô nhỏ
Các cơ sở sản xuất kết hợp hệ thống với điện mặt trời và nguồn điện lưới để nâng cao khả năng chủ động sử dụng năng lượng.
Tòa nhà văn phòng và cơ sở thương mại
Hệ thống phù hợp với các công trình có nhu cầu tích hợp nhiều nguồn điện và quản lý tải quan trọng.
Cửa hàng, siêu thị và chuỗi bán lẻ
A100-HY-PLUS được xem xét cho các địa điểm cần giải pháp lưu trữ năng lượng nhỏ gọn, dễ triển khai và có khả năng giám sát tập trung.
Kho hàng và cơ sở logistics
Việc kết hợp BESS với nguồn điện mặt trời và lưới điện giúp doanh nghiệp xây dựng chiến lược sử dụng năng lượng linh hoạt hơn.
Hệ thống Hybrid Solar + Storage
Nhờ PV MPPT và hybrid inverter được tích hợp, sản phẩm phù hợp với các dự án kết hợp Solar PV + Battery Storage + Grid + Generator.
Xem thêm: Hệ thống lưu trữ điện mặt trời Pylontech Optim US L520-OMNI
Đây là lựa chọn đáng chú ý cho doanh nghiệp đang tìm kiếm một hệ thống BESS tích hợp, linh hoạt và dễ triển khai. Đặc biệt trong các mô hình kết hợp điện mặt trời, pin lưu trữ, lưới điện và nguồn dự phòng. Liên hệ ngay với ATPro Corp để được tư vấn chi tiết.
