Cách đo cuộn cảm bằng đồng hồ vạn năng nhanh chóng, chính xác
Th5
Trong lĩnh vực điện – điện tử, cuộn cảm là một linh kiện quen thuộc, xuất hiện trong rất nhiều thiết bị như nguồn điện, mạch RF, mạch lọc,… Tuy nhiên, không phải ai cũng biết cách đo cuộn cảm bằng đồng hồ vạn năng nhanh chóng để kiểm tra tình trạng hoạt động của linh kiện này. Trong bài viết hôm nay, ATPro sẽ hướng dẫn chi tiết từ A – Z cách đo cuộn cảm bằng đồng hồ vạn năng chính xác, phù hợp với cả người mới bắt đầu lẫn kỹ thuật viên. Theo dõi ngay!

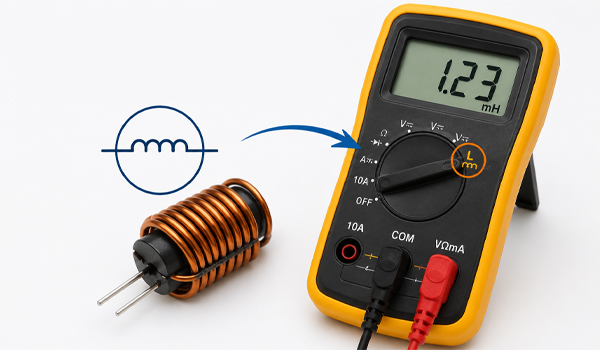

Cuộn cảm là gì?

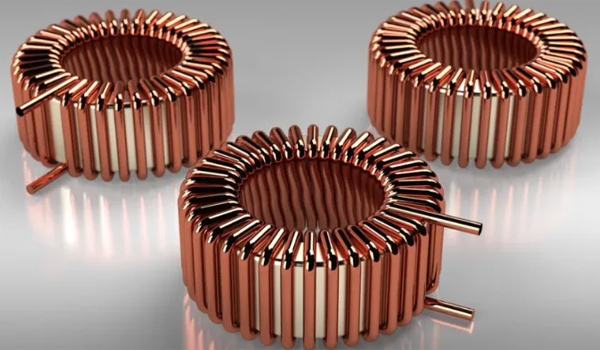

Cuộn cảm là linh kiện thụ động có khả năng lưu trữ năng lượng dưới dạng từ trường khi có dòng điện chạy qua. Thành phần chính của cuộn cảm là dây dẫn được quấn thành nhiều vòng quanh lõi (lõi sắt, lõi ferrite hoặc lõi không khí).
Cuộn cảm giúp lọc nhiễu, ổn định tín hiệu; tích trữ năng lượng trong nguồn xung; tạo dao động trong mạch RF & hạn chế dòng điện thay đổi đột ngột. Do vậy, khi cuộn cảm bị hỏng (đứt, chập vòng), mạch điện sẽ hoạt động không ổn định/ngừng hoạt động.

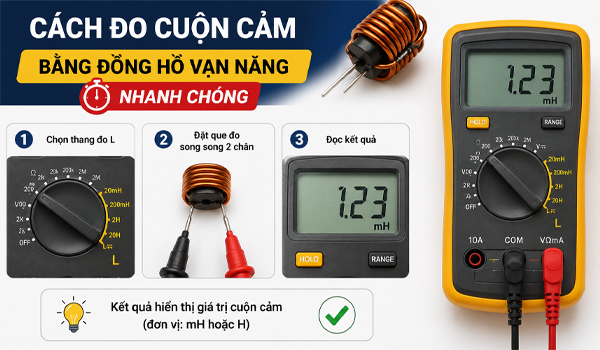

Hướng dẫn cách đo cuộn cảm bằng đồng hồ vạn năng nhanh chóng
Đo cuộn cảm bằng đồng hồ vạn năng là cách đơn giản nhất để kiểm tra linh kiện còn hoạt động tốt hay không. Dù không đo được chính xác giá trị độ tự cảm, nhưng bạn hoàn toàn có thể xác định cuộn cảm bị đứt, chập hoặc còn tốt chỉ trong vài bước.
Nguyên lý đo cuộn cảm
Có thể bạn chưa biết, cuộn cảm thực chất là 1 đoạn dây dẫn được quấn lại, vì vậy cuộn cảm luôn có điện trở nhất định. Khi dùng đồng hồ vạn năng đo ở thang Ω (Ohm):
– Có điện trở nhỏ (vài Ω – vài chục Ω) => cuộn cảm bình thường
– Hiển thị OL hoặc ∞ => cuộn cảm bị đứt
– Điện trở gần 0Ω bất thường => có thể cuộn cảm bị chập vòng
Chuẩn bị trước khi đo
Trước khi tiến hành đo cuộn cảm bằng đồng hồ vạn năng, bạn cần chuẩn bị đồng hồ vạn năng (digital/analog), cuộn cảm cần kiểm tra & que đo.
*Lưu ý: Ngắt hoàn toàn nguồn điện trước khi tiến hành đo. Nếu có thể, tháo cuộn cảm ra khỏi mạch để đo chính xác hơn.
Các bước đo cuộn cảm bằng đồng hồ vạn năng chính xác
Bước 1: Chọn thang đo điện trở (Ω)
– Vặn núm đồng hồ vạn năng về thang 200Ω/2kΩ
– Với đồng hồ kim: chập 2 que đo để chỉnh kim về 0
Bước 2: Kết nối que đo
– Đặt 2 que đo vào 2 đầu cuộn cảm. Không phân biệt cực âm (-) hay cực dương (+)
Bước 3: Quan sát kết quả
– Đọc giá trị hiển trị trên màn hình đồng hồ hoặc kim chỉ
Bước 4: Đánh giá tình trạng cuộn cảm
– 1Ω – vài chục Ω => cuộn cảm hoạt động tốt
– OL/Không lên kim => cuộn cảm bị đứt
– ≈ 0Ω (rất thấp) => có thể bị chập vòng
Cách nhận biết cuộn cảm bị hỏng đơn giản nhất
Ngoài cách đo bằng đồng hồ vạn năng, bạn có thể nhận biết cuộn cảm bị hỏng qua các dấu hiệu sau:

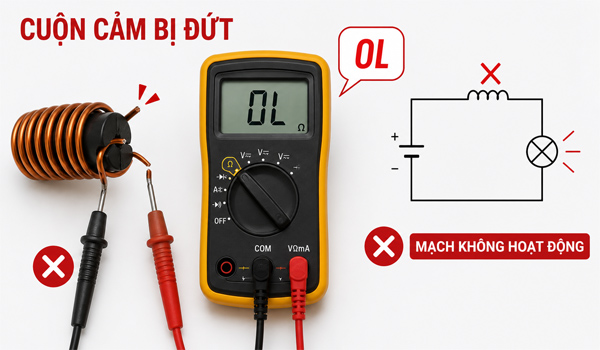

– Cuộn cảm bị đứt: đồng hồ hiển thị OL, mạch không hoạt động
– Cuộn cảm bị chập vòng: điện trở rất thấp, thiết bị nóng bất thường
– Cuộn cảm bị cháy: có mùi khét, lớp vỏ bị đổi màu
Khi gặp các dấu hiệu này, bạn nên thay thế linh kiện để đảm bảo an toàn.
Lưu ý quan trọng khi đo cuộn cảm
Đo cuộn cảm bằng đồng hồ vạn năng tuy đơn giản nhưng nếu không cẩn thận, bạn rất dễ đo sai/gây hỏng thiết bị. Dưới đây là những lưu ý quan trọng giúp bạn đo nhanh, đúng & an toàn:
Ngắt nguồn điện trước khi đo
Đây là nguyên tắc bắt buộc khi đo cuộn cảm. Tuyệt đối không đo khi mạch đang có điện vì có thể gây hỏng đồng hồ/nguy hiểm cho người đo.
Tháo cuộn cảm ra khỏi mạch
Khi đo trực tiếp trên mạch, các linh kiện khác có thể ảnh hưởng đến kết quả, dễ dẫn đến đọc sai điện trở. Tốt nhất, nên tháo 1 chân cuộn cảm ra khỏi mạch trước khi tiến hành đo.

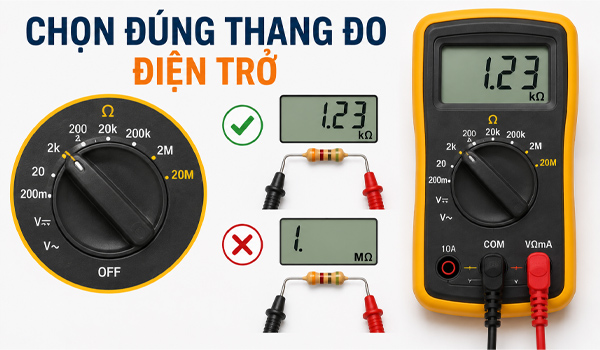

Chọn đúng thang đo điện trở
Trong trường hợp chọn sai thang đo, giá trị hiển thị không chính xác & khó phân biệt cuộn cảm tốt hay hỏng.
Đảm bảo tiếp xúc tốt khi đo
Que đo phải chạm chắc vào 2 đầu cuộn cảm, tránh lỏng tay/tiếp xúc kém. Nếu tiếp xúc không tốt, kết quả sẽ nhảy số & không ổn định.
Không chạm tay vào phần kim loại que đo
Cơ thể người có điện trở => gây sai lệch kết quả đo, đặc biệt với cuộn cảm có điện trở nhỏ.
>>> Xem thêm: Hướng dẫn cách đo và kiểm tra tụ điện bằng đồng hồ vạn năng chính xác
Nắm rõ cách đo cuộn cảm bằng đồng hồ vạn năng nhanh chóng giúp bạn chủ động hơn trong việc kiểm tra & sửa chữa thiết bị điện tử. Dù không đo được giá trị chính xác của độ tự cảm, nhưng phương pháp này vẫn rất hiệu quả để xác định cuộn cảm còn hoạt động tốt hay không.
