Cách kiểm tra dây điện bị chập, bị đứt bằng đồng hồ vạn năng an toàn
Th5
Trong quá trình sử dụng hệ thống điện dân dụng/điện công nghiệp, tình trạng dây điện bị chập hoặc bị đứt ngầm xảy ra khá phổ biến. Đây là nguyên nhân gây mất điện, thiết bị hoạt động không ổn định, thậm chí dẫn đến nguy cơ cháy nổ nguy hiểm. Chính vì vậy, biết cách kiểm tra dây điện bị chập, bị đứt bằng đồng hồ vạn năng giúp người dùng nhanh chóng xác định sự cố & xử lý kịp thời. Trong bài viết này, ATPro sẽ cùng bạn tìm hiểu chi tiết cách kiểm tra dây điện bị chập, bị đứt bằng đồng hồ vạn năng một cách đơn giản, an toàn & hiệu quả nhất.
Dấu hiệu nhận biết dây điện bị chập, bị đứt đơn giản nhất
Dưới đây là một số dấu hiệu thường gặp của dây điện bị lỗi, bị đứt:

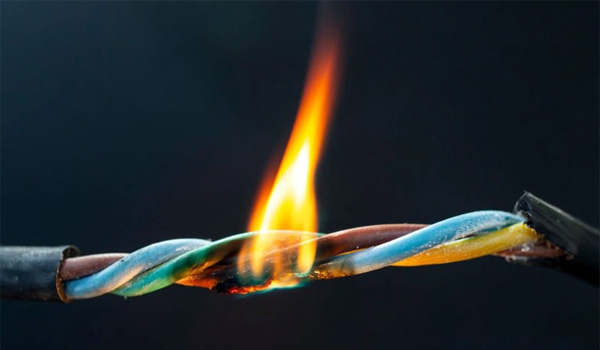

Dấu hiệu dây điện bị chập
Khi dây điện bị chập, hệ thống thường xuất hiện các hiện tượng như CB/aptomat tự ngắt liên tục, có tia lửa điện, dây điện nóng bất thường, xuất hiện mùi khét, thiết bị điện hoạt động chập chờn, điện áp không ổn định,… Nguyên nhân chủ yếu do lớp cách điện bị hư hỏng khiến 2 lõi dây chạm vào nhau.

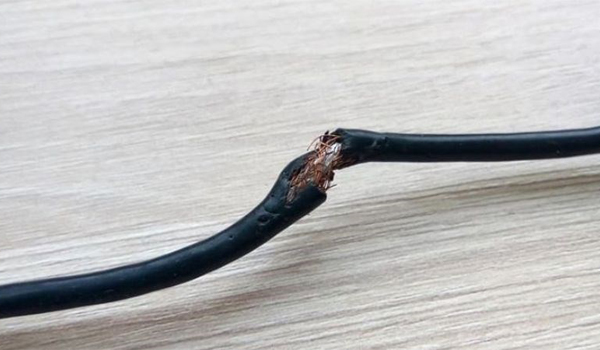

Dấu hiệu dây điện bị đứt
Dây điện bị đứt ngầm thường khó phát hiện hơn. Khi dây điện bị đứt, thiết bị không hoạt động dù có nguồn điện, mất điện cục bộ, đèn lúc sáng lúc tắt, không có điện truyền qua dây dẫn. Nguyên nhân có thể do dây bị gãy bên trong, oxy hoá hoặc tác động cơ học.
Chuẩn bị trước khi kiểm tra dây điện bị chập, bị đứt
Để đảm bảo an toàn & đo chính xác, bạn cần chuẩn bị:
– Đồng hồ vạn năng
– Tua vít
– Kìm điện
– Găng tay cách điện
– Băng keo điện
*Lưu ý: Trước khi kiểm tra, bạn cần ngắt hoàn toàn nguồn điện, không đo dây điện đang mang điện ở chế độ đo điện trở, kiểm tra que đo còn hoạt động tốt không & đeo đồ bảo hộ nếu cần.

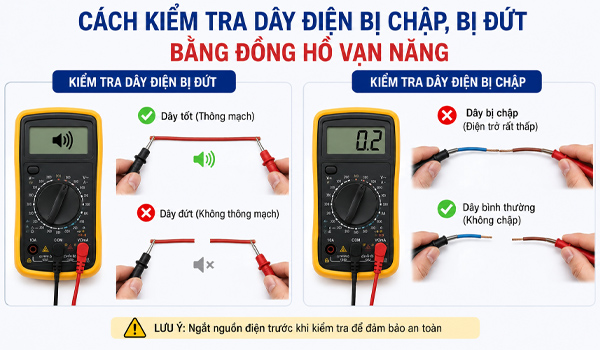

Cách kiểm tra dây điện bị chập, bị đứt bằng đồng hồ vạn năng an toàn & chính xác

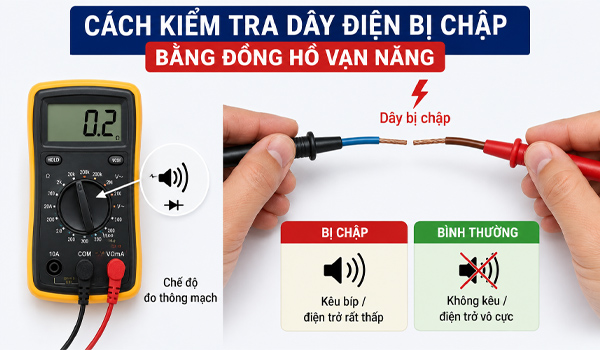

Cách kiểm tra dây điện bị chập bằng đồng hồ vạn năng đơn giản nhất
Dây điện bị chập là tình trạng 2 dây dẫn chạm nhau bất thường/rò điện xuống mass. Bạn có thể kiểm tra theo các cách đơn giản sau:
Kiểm tra chập điện giữa 2 dây điện
– Bước 1: Ngắt toàn bộ nguồn điện
- Đây là bước bắt buộc để đảm bảo an toàn
– Bước 2: Chuyển đồng hồ sang chế độ đo thông mạch
- Có thể dùng chế độ buzzer hoặc đo điện trở
– Bước 3: Đặt que đo vào 2 dây cần kiểm tra
- 1 que vào dây nóng, 1 que vào dây nguội
– Bước 4: Kiểm tra kết quả
- Nếu đồng hồ kêu liên tục/điện trở rất thấp => dây điện bị chập. Ngược lại, nếu không có tín hiệu => dây điện bình thường. Trong điều kiện bình thường, dây nóng & dây nguội không được thông nhau khi chưa cấp tải
Kiểm tra dây bị rò điện xuống mass
Đây là lỗi thường gặp ở dây điện cũ/môi trường ẩm ướt. Cách kiểm tra như sau:
– Bước 1: Chuyển đồng hồ sang thang đo điện trở
– Bước 2: Một que đo chạm vào lõi dây
– Bước 3: Que còn lại chạm vào vỏ kim loại/mass
Nếu kết quả:
– Điện trở thấp => dây bị rò điện
– Điện trở cao/vô cực => dây bình thường

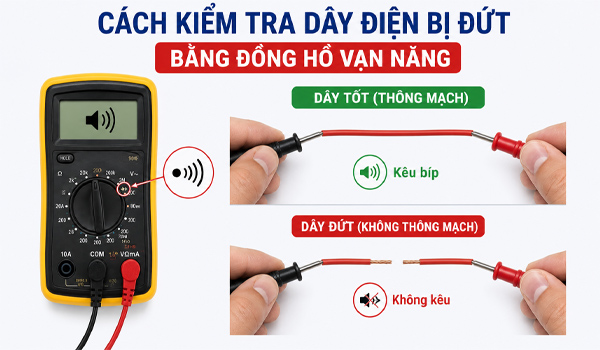

Cách kiểm tra dây điện bị đứt bằng đồng hồ vạn năng nhanh chóng
Dây điện bị đứt sẽ làm mất khả năng dẫn điện. Bạn có thể kiểm tra bằng chế độ đo thông mạch/đo điện trở.
Kiểm tra bằng chế độ thông mạch
Đây là phương pháp kiểm tra dây điện bị đứt đơn giản & phổ biến nhất. Các bước thực hiện:
– Bước 1: Chuyển đồng hồ vạn năng sang chế độ thông mạch
- Trên đồng hồ thường ký hiệu bằng biểu tượng loa hoặc biểu tượng diode. Khi 2 que đo chạm nhau, đồng hồ sẽ phát tiếng “bíp”
– Bước 2: Ngắt nguồn điện hoàn toàn
- Đảm bảo dây điện không còn điện áp trước khi đo
– Bước 3: Đặt 2 que đo vào 2 đầu dây điện
- Que đỏ vào 1 đầu dây. Que đen đặt đầu còn lại
– Bước 4: Quan sát kết quả
- Nếu đồng hồ phát tiếng bíp => dây còn thông mạch, không bị đứt. Nếu không có tiếng bíp => dây có thể đã bị đứt. Phương pháp này giúp kiểm tra nhanh tình trạng liên tục của dây dẫn
Kiểm tra bằng chế độ đo điện trở
Ngoài cách đo thông mạch, bạn có thể sử dụng thang đo điện trở.
– Bước 1: Chuyển đồng hồ sang thang đo Ω
- Chọn thang đo điện trở phù hợp trên đồng hồ vạn năng (x1, x10, x100 hoặc Auto Range với đồng hồ số)
– Bước 2: Đo 2 đầu dây điện
- Đặt que đo tại 2 đầu dây cần kiểm tra
– Bước 3: Đọc giá trị hiển thị
- Giá trị điện trở nhỏ => dây còn tốt. Giá trị vô cực/OL => dây bị đứt
>>> Xem thêm: Cách đo cuộn cảm bằng đồng hồ vạn năng nhanh chóng, chính xác
Cách kiểm tra dây điện bị chập, bị đứt bằng đồng hồ vạn năng giúp bạn nhanh chóng phát hiện các sự cố điện & xử lý kịp thời trước khi xảy ra hư hỏng nghiêm trọng. Chỉ với một chiếc đồng hồ vạn năng & vài thao tác cơ bản, bạn có thể kiểm tra tình trạng dây dẫn một cách nhanh chóng, chính xác, an toàn.
