Hướng dẫn chi tiết cách kiểm tra TRIAC sống hay chết bằng đồng hồ VOM
Th12
Trong các mạch điều khiển công suất xoay chiều như dimmer đèn, mạch điều khiển nhiệt độ hay bo mạch điện gia dụng, TRIAC là linh kiện bán dẫn đóng vai trò vô cùng quan trọng. Khi thiết bị gặp sự cố không hoạt động, TRIAC thường là linh kiện cần được kiểm tra đầu tiên. Vậy làm thế nào để kiểm tra TRIAC sống hay chết bằng đồng hồ VOM một cách chính xác, an toàn & dễ thực hiện? Trong bài viết hôm nay, ATPro sẽ hướng dẫn chi tiết cách kiểm tra TRIAC sống hay chết bằng đồng hồ VOM. Theo dõi ngay!
TRIAC là gì?
TRIAC (viết tắt của cụm từ Triode for Alternating Current) là một linh kiện bán dẫn công suất, cho phép dòng điện xoay chiều (AC) đi qua theo 2 chiều khi được kích hoạt bởi chân Gate (G). TRIAC có thể xem như 2 SCR mắc song song ngược chiều trong cùng một linh kiện.
TRIAC thường có 3 chân: MT1 (Main Terminal 1), MT2 (Main Terminal 2) & G (Gate – chân điều khiển). Thứ tự chân có thể khác nhau tùy từng loại TRIAC (BT136, BT137,…), do đó cần xem datasheet trước khi đo.
Xem nhanh top sản phẩm tốt được nhiều người tin dùng tại ATPro
Các dấu hiệu nhận biết TRIAC bị hỏng (chết)
Trong các mạch điều khiển điện xoay chiều (AC), khi TRIAC gặp sự cố, thiết bị thường hoạt động bất thường/ngừng hẳn. Dưới đây là những dấu hiệu phổ biến giúp bạn nhận biết TRIAC bị hỏng (chết):
– Thiết bị không hoạt động mặc dù đã cấp nguồn: nguyên nhân thường do TRIAC không dẫn điện dù đã có tín hiệu kích Gate (G)
– Tải hoạt động liên tục, không điều khiển được: dấu hiệu TRIAC bị chập chân MT1 – MT2 & luôn ở trạng thái dẫn
– Cầu chì đứt, CB nhảy liên tục: TRIAC bị chập hoàn toàn, gây dòng ngắn mạch lớn
– TRIAC nóng bất thường khi hoạt động: có thể TRIAC đã suy hao, rò rỉ, sắp hỏng hoặc đã hỏng 1 phần
– Quan sát bằng mắt thường thấy hư hỏng vật lý: vỏ TRIAC nứt, phồng, cháy đen chân linh kiện, bong lớp cách điện & chảy nhựa. Những dấu hiệu này cho thấy TRIAC đã chết hoàn toàn, cần thay mới ngay
– Hoạt động chập chờn, lúc được lúc không: dấu hiệu cho thấy TRIAC đã xuống cấp, nên thay mới để tránh hư hỏng lan sang các linh kiện khác
Cách kiểm tra TRIAC sống hay chết bằng đồng hồ VOM đơn giản nhất
Nguyên lý kiểm tra TRIAC bằng đồ hồ VOM:
– Khi chưa kích Gate (G): TRIAC không dẫn điện giữa MT1 & MT2
– Khi kích Gate (G): TRIAC chuyển sang trạng thái dẫn điện, điện trở giữ MT1 & MT2 giảm mạnh
=> Dựa vào nguyên lý này, bạn có thể xác định TRIAC còn tốt hay đã hỏng.
Trước khi tiến hành kiểm tra TRIAC sống hay chết bạn cần ngắt hoàn toàn nguồn điện, tháo TRIAC ra khỏi mạch để kết quả đo chính xác & tuyệt đối không đo khi mạch còn điện áp.
Cách kiểm tra TRIAC sống hay chết bằng đồng hồ VOM kim nhanh chóng
Để kiểm tra TRIAC sống hay chết bằng đồng hồ VOM kim bạn làm theo hướng dẫn dưới đây:
Bước 1: Chỉnh đồng hồ VOM
Chuyển đồng hồ VOM sang thang đo Ω x1k hoặc x10. Sau đó, chập 2 que đo để chỉnh kim về 0Ω.
Bước 2: Đo điện trở giữa MT1 & MT2
Đặt que đỏ vào chân MT1, que đen vào chân MT2. Nếu kết quả:
– Kim không lên => TRIAC bình thường (chưa kích)
– Kim lên 0Ω hoặc lên mạnh => TRIAC bị chập (chết)
Bước 3: Kích Gate (G) & Đo lại
Giữ que đo như ở bước 2, sau đó dùng que đo thứ 3 hoặc dây dẫn chạm nhanh từ Gate (G) sang MT2 & quan sát:
– Kim vọt lên & giữ nguyên => TRIAC còn sống
– Kim không lên => TRIAC chết Gate hoặc hỏng hoàn toàn
Bước 4: Kiểm tra khả năng giữ dẫn
Sau khi kim đã lên, ngắt que kích Gate (G) & quan sát:
– Nếu kim vẫn giữ nguyên ở vị trí cũ => TRIAC hoạt động tốt
– Nếu kim tuột về vô cực => TRIAC yếu hoặc đã hỏng

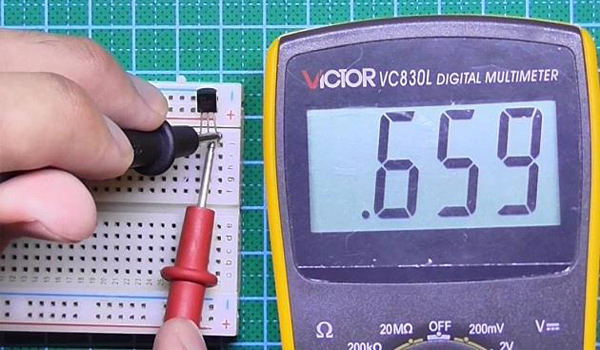

Cách kiểm tra TRIAC sống hay chết bằng đồng hồ VOM điện tử chính xác
Cách kiểm tra TRIAC sống hay chết bằng đồng hồ VOM điện tử như sau:
Bước 1: Chuyển đồng hồ VOM sang chế độ đo điện trở (Ω)
Chọn thang đo kΩ hoặc MΩ.
Bước 2: Đo điện trở giữa 2 chân MT1 & MT2
– Điện trở rất lớn hoặc màn hình hiển thị OL => TRIAC bình thường
– Điện trở thấp (~0Ω) => TRIAC bị chập
Bước 3: Kích Gate (G)
Giữ que đo tại chân MT1 & MT2, dùng dây khác nối Gate (G) với MT1. Nếu kết quả:
– Điện trở giảm mạnh => TRIAC còn tốt
– Điện trở không đổi => TRIAC hỏng
>>> Xem thêm: Cách đo và kiểm tra MOSFET bằng đồng hồ vạn năng chi tiết nhất
Cách kiểm tra TRIAC sống hay chết bằng đồ hồ VOM không quá phức tạp nếu bạn nắm vững nguyên lý & thực hiện đúng các bước theo quy trình. Chỉ với một chiếc đồng hồ VOM kim hoặc điện tử, bạn hoàn toàn có thể xác định TRIAC còn hoạt động hay không, phát hiện TRIAC bị chập, hỏng Gate, giúp giảm thiểu thời gian sửa chữa mạch điện.
Hy vọng bài viết đã mang đến cho bạn nguồn thông tin hữu ích. Nếu vẫn còn thắc mắc hoặc cần hỗ trợ giải đáp các câu hỏi liên quan, hãy gọi ngay cho chúng tôi.
