Cổng RS232 là gì? Tìm hiểu kiến thức tổng quan về giao tiếp RS232
Th1
Cổng RS232 là gì? Trong bài viết dưới đây, cùng ATPro Corp tìm hiểu kiến thức tổng quan về giao tiếp RS232, từ khái niệm, đặc điểm cho đến các ứng dụng thực tế.
Khái niệm về cổng RS232 là gì?
RS232 là một chuẩn giao tiếp nối tiếp do EIA/TIA phát triển, dùng để truyền dữ liệu giữa các thiết bị điện tử. RS232 quy định mức điện áp tín hiệu, thời gian truyền, ý nghĩa các chân tín hiệu và sơ đồ chân của đầu nối. Trong đó, RS232C là phiên bản phổ biến và được sử dụng rộng rãi hiện nay, còn RS232B đã dần lỗi thời.
Trên máy tính, cổng RS232 thường được gọi là cổng COM. Máy tính có một hoặc nhiều cổng COM (COM1, COM2,…), dùng để kết nối với các thiết bị ngoại vi. Cổng này dễ nhận biết nhờ kích thước lớn và số chân nhiều, phổ biến là 9 chân hoặc 25 chân, lớn hơn so với cổng USB.
Xem nhanh top sản phẩm tốt được nhiều người tin dùng tại ATPro
Ưu điểm của cổng RS232
Cấu trúc đơn giản, dễ sử dụng: Chuẩn RS232 có nguyên lý hoạt động đơn giản. Dễ cài đặt và cấu hình, phù hợp cho cả người mới bắt đầu lẫn kỹ sư kỹ thuật.
Tương thích rộng: RS232 được hỗ trợ trên nhiều thiết bị như máy tính, PLC, thiết bị đo lường, cảm biến và hệ thống tự động hóa công nghiệp.
Độ ổn định cao: Giao tiếp RS232 hoạt động ổn định trong môi trường ít nhiễu, thích hợp cho các ứng dụng truyền dữ liệu tốc độ thấp.
Chi phí thấp: Cáp kết nối và linh kiện RS232 có giá thành rẻ, dễ tìm và dễ thay thế.
Dễ kiểm tra và bảo trì: Việc đo kiểm tín hiệu RS232 khá đơn giản, thuận tiện cho quá trình sửa chữa và bảo trì hệ thống.
Phù hợp cho truyền thông điểm–điểm: RS232 rất hiệu quả trong các ứng dụng kết nối trực tiếp 1–1 giữa hai thiết bị.
Tìm hiểu chức năng và cấu tạo của cổng giao tiếp RS232

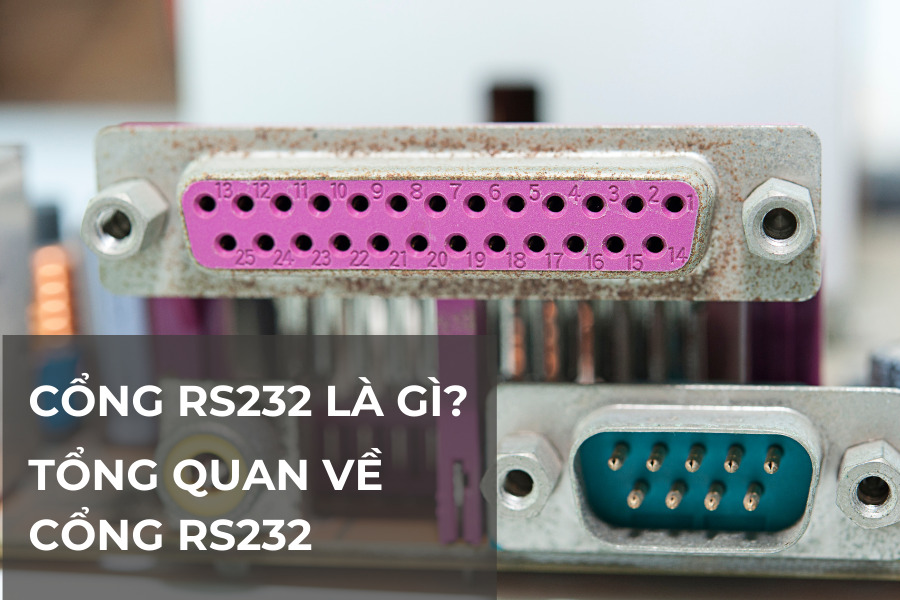

Cổng RS232 trên máy tính và thiết bị công nghiệp chủ yếu tồn tại ở hai dạng đầu nối là DB25 (25 chân) và DB9 (9 chân). Trong thực tế hiện nay, chuẩn DB9 được sử dụng phổ biến. Bởi kích thước gọn và phù hợp với các thiết bị hiện đại. Vì vậy khi nhắc đến cổng COM RS232, đa số đều hiểu là loại 9 chân.
Ở chuẩn DB9, các tín hiệu RS232 được quy ước theo vai trò của DTE (thiết bị đầu cuối dữ liệu – thường là máy tính) và DCE (thiết bị truyền thông – modem, thiết bị đo, bộ điều khiển…). Mỗi chân đảm nhiệm một chức năng riêng, phục vụ cho việc truyền dữ liệu hoặc điều khiển quá trình giao tiếp.
Chân 1 – DCD (Data Carrier Detect): Báo hiệu thiết bị DCE đã phát hiện sóng mang hoặc kết nối truyền thông hợp lệ.
Chân 2 – RXD (Receive Data): Đường nhận dữ liệu từ thiết bị DCE về DTE.
Chân 3 – TXD (Transmit Data): Đường truyền dữ liệu từ DTE sang DCE.
Chân 4 – DTR (Data Terminal Ready): Thông báo thiết bị đầu cuối đã sẵn sàng giao tiếp.
Chân 5 – GND (Signal Ground): Chân mass chung, làm mốc tham chiếu điện áp cho toàn bộ tín hiệu.
Chân 6 – DSR (Data Set Ready): Cho biết thiết bị DCE đã sẵn sàng hoạt động và nhận dữ liệu.
Chân 7 – RTS (Request To Send): Tín hiệu yêu cầu gửi dữ liệu từ DTE.
Chân 8 – CTS (Clear To Send): Phản hồi từ DCE xác nhận cho phép truyền dữ liệu.
Chân 9 – RI (Ring Indicator): Báo hiệu có tín hiệu gọi đến, thường dùng trong các hệ thống modem.
Do mức điện áp RS232 khác biệt lớn so với các mức logic phổ biến hiện nay như TTL hoặc CMOS. Khi kết nối vi điều khiển hoặc mạch số với cổng RS232 bắt buộc phải sử dụng IC chuyển mức (RS232 transceiver). Các IC này có nhiệm vụ chuyển đổi tín hiệu logic mức thấp (3.3V hoặc 5V) sang mức điện áp đặc trưng của RS232 (±12V) và ngược lại. Thường được tích hợp mạch bơm điện tích để tạo điện áp phù hợp chỉ từ một nguồn đơn.
Đặc điểm quan trọng của cổng giao tiếp RS232
Chuẩn RS232 sử dụng mức điện áp tương đối cao để phân biệt trạng thái logic, với biên độ dao động quanh ±12V. Trong đó, tín hiệu mang giá trị logic 1 thường nằm ở mức điện áp âm, còn logic 0 tương ứng với điện áp dương. Cách quy ước này giúp RS232 có khả năng chống nhiễu tốt hơn so với các chuẩn sử dụng mức điện áp thấp.
Về mặt phần cứng, các ngõ vào của chuẩn RS232 được yêu cầu có điện dung nhỏ để đảm bảo tín hiệu truyền ổn định. Đồng thời trở kháng tải phải nằm trong một dải nhất định nhằm tránh suy hao hoặc méo tín hiệu. Do đặc tính truyền dẫn của chuẩn, kết nối giữa hai thiết bị qua cáp RS232 bị giới hạn trong phạm vi ngắn, không quá 15m.
RS232 phù hợp cho truyền dữ liệu với tốc độ vừa và thấp. Mặc dù về lý thuyết tốc độ tối đa có thể đạt khoảng 100 kbps. Trong thực tế người dùng thường lựa chọn các mức baudrate tiêu chuẩn như 9600, 19200, 38400, 57600 hoặc 115200 bps,…để đảm bảo độ ổn định và tương thích giữa các thiết bị.
Các ứng dụng giao tiếp RS232 phổ biến
Giao tiếp RS232 được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ tính đơn giản, ổn định và dễ triển khai. Một số ứng dụng tiêu biểu có thể kể đến như:
Kết nối máy tính với thiết bị công nghiệp: RS232 thường được dùng để giao tiếp giữa máy tính và PLC, biến tần, bộ điều khiển, thiết bị đo lường trong các hệ thống tự động hóa.
Thiết bị đo và giám sát: Các đồng hồ đo nhiệt độ, độ ẩm, áp suất, cân điện tử, máy phân tích thường sử dụng RS232 để truyền dữ liệu về máy tính hoặc hệ thống giám sát.
Modem và thiết bị truyền thông: RS232 từng là chuẩn phổ biến để kết nối máy tính với modem quay số và một số thiết bị viễn thông.
Lập trình và cấu hình thiết bị: Nhiều thiết bị nhúng, vi điều khiển, bo mạch phát triển sử dụng cổng RS232 để nạp chương trình, cấu hình tham số hoặc debug hệ thống.
Hệ thống nhúng và IoT công nghiệp: RS232 vẫn được dùng trong các hệ thống nhúng đời cũ hoặc làm giao tiếp trung gian với các chuẩn khác như RS485, Ethernet thông qua bộ chuyển đổi.
Thiết bị văn phòng và thiết bị ngoại vi cũ: Máy in, máy quét, chuột hoặc các thiết bị ngoại vi thế hệ trước vẫn sử dụng chuẩn RS232 để trao đổi dữ liệu.
Lời kết
Cổng RS232 là một chuẩn giao tiếp nối tiếp đơn giản nhưng có vai trò quan trọng trong lĩnh vực điện tử và tự động hóa. Với cấu trúc rõ ràng, dễ triển khai, chi phí thấp và độ ổn định cao RS232 được ứng dụng rộng rãi trong công nghiệp. Dù đã xuất hiện nhiều chuẩn truyền thông hiện đại hơn, giao tiếp RS232 vẫn giữ được giá trị thực tiễn trong các ứng dụng truyền dữ liệu điểm – điểm, cấu hình và giám sát thiết bị.
Xem thêm: Công nghệ nhận diện khuôn mặt là gì? Cách hoạt động của công nghệ này
Hy vọng bài viết đã giúp bạn có cái nhìn tổng quan và dễ hiểu hơn về RS232, từ đó lựa chọn và ứng dụng chuẩn giao tiếp này một cách hiệu quả trong thực tế.
