Công tắc tơ là gì? Cách kiểm tra contactor bằng đồng hồ vạn năng an toàn
Th12
Trong các hệ thống điện công nghiệp & dân dụng, công tắc tơ là thiết bị quen thuộc, đóng vai trò quan trọng trong việc điều khiển & bảo vệ mạch điện công suất lớn. Tuy nhiên, sau thời gian vận hành, công tắc tơ có thể gặp sự cố như tiếp điểm cháy, cuộn dây hỏng, không hút,… Khi đó, kiểm tra công tắc tơ bằng đồng hồ vạn năng là kỹ năng cần thiết giúp bạn xác định nhanh nguyên nhân & xử lý kịp thời. Vậy công tắc tơ là gì? Cách kiểm tra contactor bằng đồng hồ vạn năng như thế nào để đảm bảo an toàn? Hãy cùng khám phá & giải đáp tất tần tật những thắc mắc trên qua nội dung bài viết hôm nay với ATPro nhé!
Công tắc tơ là gì?
Công tắc tơ (Contactor) là thiết bị điện chuyên dùng để đóng/ngắt mạch điện động lực một cách tự động hoặc từ xa, thông qua tín hiệu điều khiển điện áp thấp. Contactor thường được sử dụng để điều khiển động cơ điện, máy khí nén, máy bơm, hệ thống chiếu sáng công suất lớn & dây chuyền sản xuất tự động.
So với công tắc thường, công tắc tơ có khả năng đóng cắt dòng điện lớn, tần suất cao & tuổi thọ cơ điện tốt hơn.
Xem nhanh top sản phẩm tốt được nhiều người tin dùng tại ATPro
Cấu tạo cơ bản của công tắc tơ (contactor)
Một contactor tiêu chuẩn thường bao gồm các bộ phận chính sau:
– Cuộn dây: là bộ phận tạo từ trường khi được cấp điện, hoạt động với các mức điện áp phổ biến như 24V, 48V, 110V, 220V AC/DC
– Lõi từ (nam châm điện): gồm lõi tĩnh & lõi động. Khi cuộn dây có điện, lõi động sẽ bị hút về lõi tĩnh
– Hệ thống tiếp điểm: gồm tiếp điểm chính (đóng cắt mạch điện công suất lớn) & tiếp điểm phụ (NO/NC, dùng trong mạch điều khiển, báo trạng thái)
– Lò xo hồi vị: giúp công tắc tơ trở về trạng thái ban đầu khi ngắt điện cuộn dây

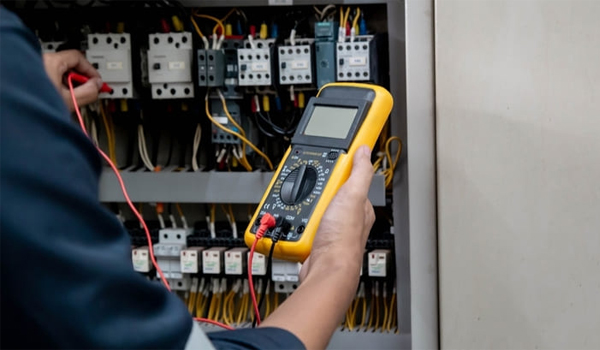

Cách kiểm tra contactor bằng đồng hồ vạn năng chi tiết, đảm bảo an toàn
Kiểm tra công tắc tơ bằng đồng hồ vạn năng là phương pháp phổ biến giúp xác định nhanh tình trạng hoạt động của cuộn dây, tiếp điểm chính & tiếp điểm phụ. Tuy nhiên, để đảm bảo độ chính xác & an toàn, người thực hiện cần tuân thủ đúng quy trình kỹ thuật dưới đây:
Nguyên tắc an toàn trước khi kiểm tra contactor
Trước khi tiến hành đo kiểm, cần tuân thủ các nguyên tắc an toàn sau:
– Ngắt hoàn toàn nguồn điện cấp vào công tắc tơ
– Dùng bút thử điện kiểm tra lại để chắc chắn & đảm bảo không còn điện
– Mang găng tay cách điện & giày bảo hộ
– Đặt đồng hồ vạn năng đúng chức năng & thang đo
– Không đo khi tay đang ướt hoặc trong môi trường ẩm ướt
*Lưu ý: Không được đo điện trở/thông mạch khi công tắc tơ vẫn đang cấp điện, tránh làm cháy đồng hồ & gây nguy hiểm cho người đo.
Kiểm tra cuộn dây công tắc tơ (Coil)
Kiểm tra cuộn dây contactor để xác định cuộn dây còn hoạt động hay đã bị đứt/chập. Để thực hiện bạn cần chuyển đồng hồ vạn năng sang thang đo điện trở (Ω), sau đó đặt 2 que đo vào 2 đầu cuộn dây (ký hiệu A1 – A2). Nếu kết quả:
– Điện trở trong khoảng vài chục – vài nghìn Ω => cuộn dây bình thường
– Màn hình hiển thị OL hoặc ∞ => cuộn dây đã bị đứt
– Điện trở rất nhỏ (≈ 0Ω) => cuộn dây bị chập
Kiểm tra tiếp điểm chính của công tắc tơ
Giúp đánh giá khả năng đóng/ngắt dòng điện động lực. Để đo bạn cần chuyển đồng hồ sang thang đo thông mạch hoặc Ω. Sau đó, đo lần lượt các cặp tiếp điểm chính L1 – T1, L2 – T2, L3 – T3. Nếu tiếp điểm không thông mạch khi đã cấp điện/điện trở lớn => tiếp điểm bị mòn, cháy hoặc đã bị oxy hoá.
Kiểm tra tiếp điểm phụ NO & NC
Tiếp điểm phụ thường dùng trong mạch điều khiển & báo trạng thái.
– Tiếp điểm NO (Normally Open): không cấp điện (không thông mạch), cấp điện cuộn dây (thông mạch)
– Tiếp điểm NC (Normally Closed): không cấp điện (thông mạch), cấp điện cuộn dây (không thông mạch)
Trong trường hợp trạng thái không đúng như trên, tiếp điểm phụ có thể bị kẹt cơ khí hoặc hỏng tiếp xúc.
Kiểm tra điện áp cấp cho cuộn dây công tắc tơ
Nhằm xác định nguyên nhân contactor không hút có phải do thiếu điện áp điều khiển không. Để kiểm tra, bạn chuyển đồng hồ sang thang đo AC/DC phù hợp với cuộn dây. Sau đó, đo trực tiếp điện áp tại 2 đầu A1 – A2 khi mạch đang hoạt động. Nếu:
– Điện áp đúng định mức (24V, 220V,…) => nguồn cấp bình thường
– Điện áp thấp hoặc không có => lỗi từ mạch điều khiển, không phải do công tắc tơ
>>> Xem thêm: Nội trở pin là gì? Cách đo nội trở pin bằng đồng hồ vạn năng chính xác
Mong rằng sau khi theo dõi toàn bộ nội dung bài viết, bạn đã hiểu rõ công tắc tơ là gì & biết cách kiểm tra contactor bằng đồng hồ vạn năng một cách chính xác, an toàn. Kiểm tra đúng kỹ thuật không chỉ giúp phát hiện nhanh lỗi hư hỏng, mà còn góp phần đảm bảo hệ thống điện vận hành ổn định, hạn chế rủi ro & tiết kiệm chi phí sửa chữa.
