Hệ thống BMS-Công ty Dược phẩm Anvet

Nhằm nâng cao hiệu quả quản lý vận hành và kiểm soát hệ thống kỹ thuật trong nhà máy, ATPro Corp đã triển khai xây dựng và cung cấp Hệ thống BMS theo đơn đặt hàng riêng cho Công ty Cổ phần Dược phẩm Anvet. Giải pháp được thiết kế đồng bộ, phù hợp với đặc thù sản xuất dược phẩm. Giúp doanh nghiệp giám sát tập trung, tối ưu năng lượng, đảm bảo môi trường vận hành ổn định và đáp ứng các tiêu chuẩn nghiêm ngặt trong lĩnh vực y dược.

Tổng quan hệ thống BMS

Hệ thống BMS do ATPro Corp triển khai trên nền tảng phần cứng – phần mềm đồng bộ, hiện đại và phù hợp với tiêu chuẩn ngành dược. Dữ liệu được thu thập qua chuẩn Modbus RTU/TCP, truyền về phần mềm ATSCADA để giám sát, điều khiển, lưu trữ và cảnh báo tự động qua SMS, Email. Với kiến trúc mở, khả năng mở rộng lên đến hơn 1.000 tag, cùng các công cụ và driver miễn phí. Hệ thống BMS tại Anvet đáp ứng tốt yêu cầu quản lý môi trường sản xuất. Đảm bảo chất lượng, tối ưu vận hành và phục vụ hiệu quả cho công tác kiểm soát – thanh tra trong dài hạn.

Thiết bị phần cứng hệ thống BMS- Công ty dược phẩm Anvet

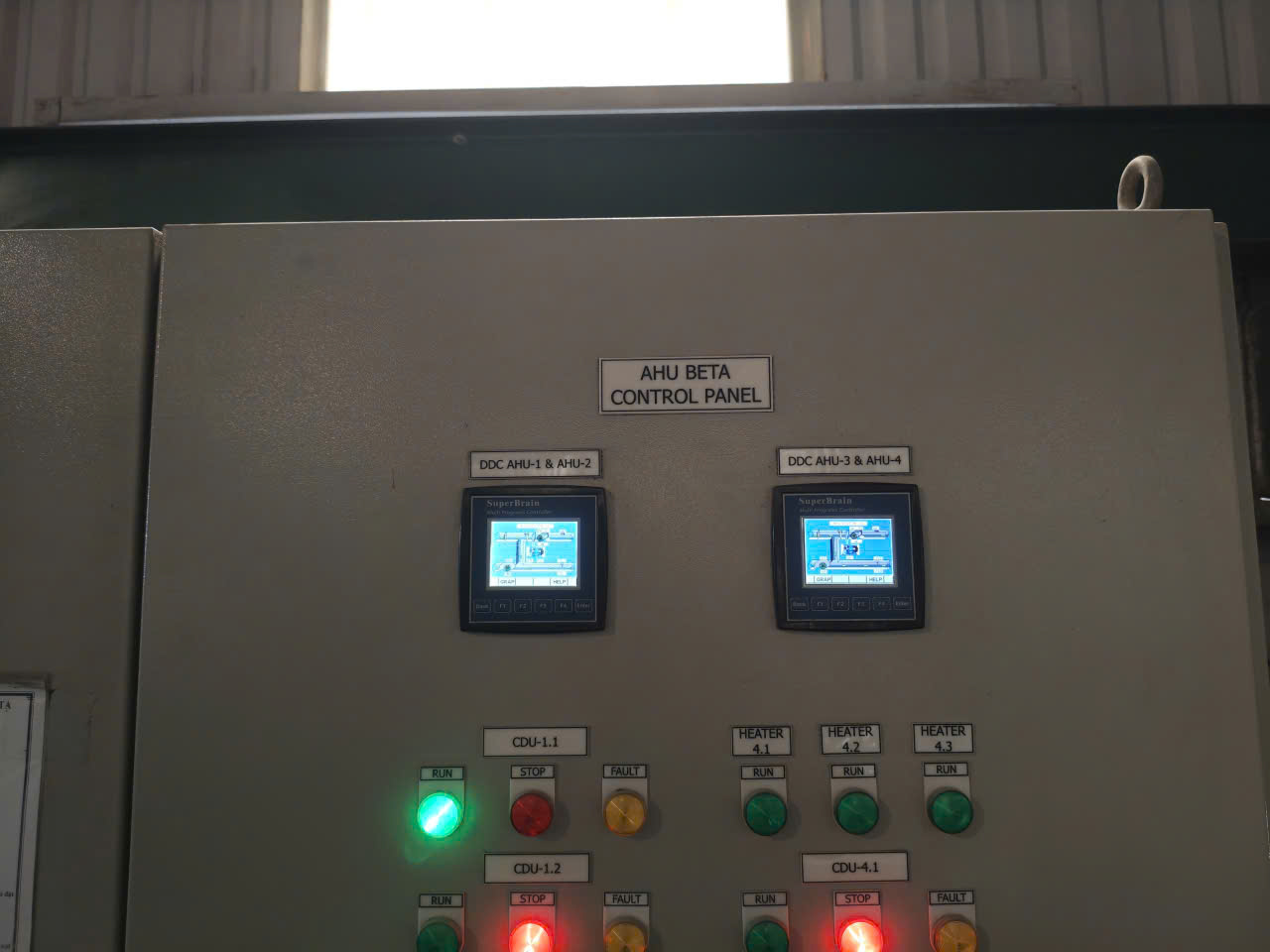

Tủ điều khiển AHU

Kích thước tủ điện : 500x400x175
PLC ( DVP 12SE211R 8in/6out, 2 rs485) + Module mở rộng 16 out Deta
Nguồn 24VDC 50W
Lọc nhiễu
CB 2P 10A
Relay 24VDC 17 cái

Cảm biến nhiệt độ độ ẩm PMI-P-0/0.1.2

Cảm biến nhiệt độ độ ẩm Emko xuất xứ Thổ Nhĩ kỳ, số lượng 29 cái.
Nhiệt độ đo từ -20 độ C đến +80 độ C, sai số +-0.5 độ C
Độ ẩm đo từ 0-100%RH, sai số +-2%
Nguồn cấp 9-36VDC
Dây cảm biến dài 2.5m
Cảm biến chuẩn truyền thông RS485 modbus RTU.

Cảm biến đo nhiệt độ độ ẩm PMDL-W-0/0.1.1.0

Xuất xứ: Emko – Thổ Nhĩ Kỳ, số lượng 2 cái.
Nhiệt độ đo từ -20°C đến +80°C, sai số +- 0.3 độ C tại 23 độ C.
Độ ẩm đo từ 0-100%RH, sai số +-2%RH tại điểm 23 độ C
Truyền thông Modbus RTU RS485.
Nguồn cấp 16-36VDC, max 1.5W (chưa bao gồm bộ chuyển nguồn 220VAC-12/24VDC)

USR-DR504 – Bộ điều khiển xử lý gửi SMS DR504

USR-DR504 là bộ điều khiển chuyên dùng để xử lý và gửi SMS cảnh báo. Thiết bị kết nối trực tiếp với tủ trung tâm hoặc máy tính, cho phép tự động gửi tin nhắn đến các số điện thoại đã cài đặt trước khi xảy ra sự cố.

Sản phẩm được lắp đặt chung trong tủ trung tâm, chưa bao gồm SIM nhưng đã đi kèm cáp kết nối với PC. Để đảm bảo tín hiệu ổn định, nên sử dụng SIM của Viettel nhằm đạt chất lượng sóng tốt nhất trong quá trình vận hành.

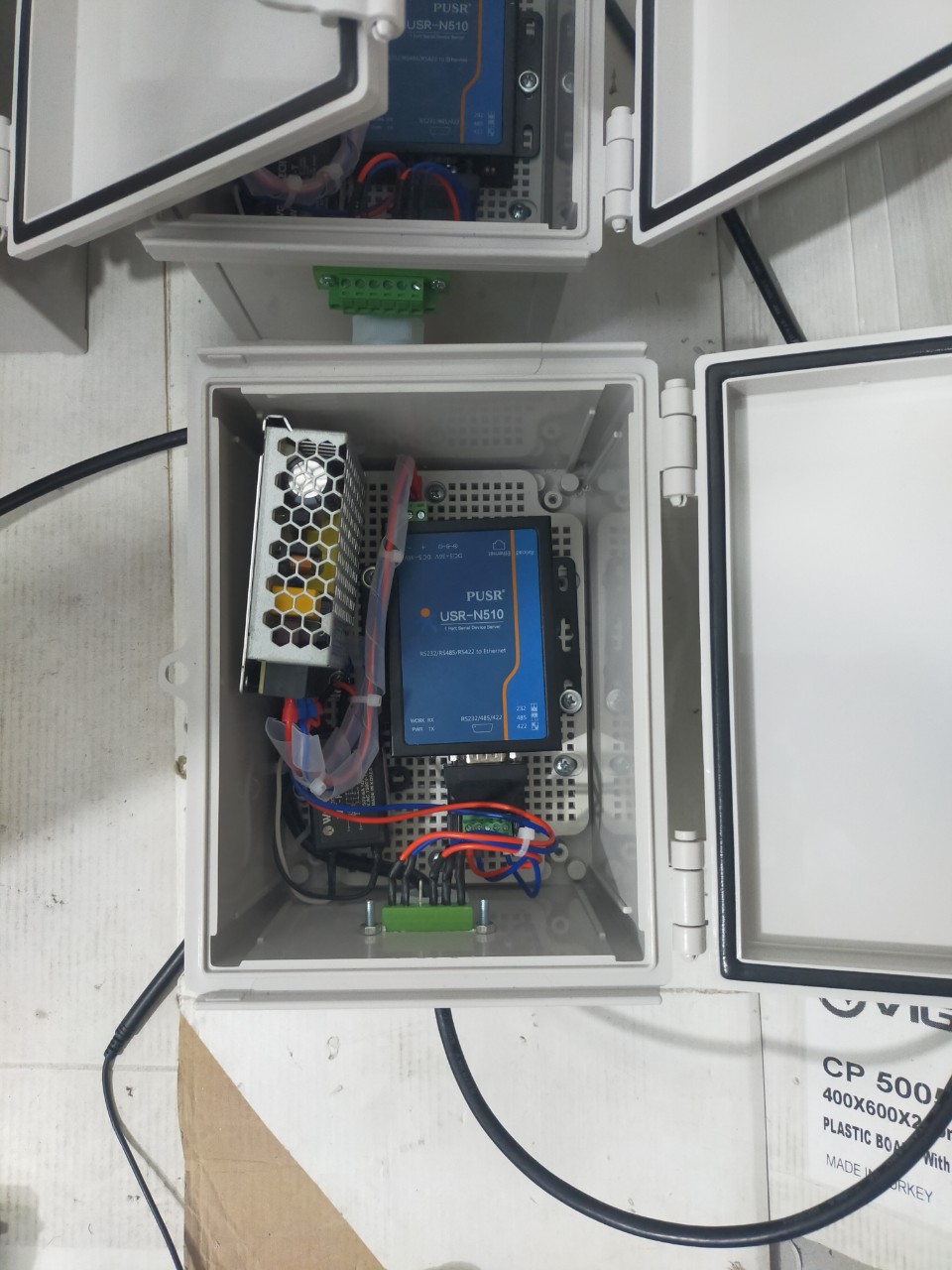

USR-N510 – Bộ chuyển đổi dữ liệu công nghiệp N510

Thiết bị được trang bị cổng nối tiếp đa năng 3 trong 1, hỗ trợ RS232/RS485/RS422, cùng nguồn cấp DC 5–36V, giúp kết nối linh hoạt và vận hành ổn định. Hệ thống hỗ trợ chuyển đổi Modbus RTU sang Modbus TCP, tích hợp Modbus Polling, TCP/UDP server–client, HTTPS client và Virtual COM.

Sản phẩm tương thích Modbus RTU và Modbus TCP, hỗ trợ điều khiển luồng CTS/RTS, XON/XOFF để truyền dữ liệu ổn định. Toàn bộ thiết bị được lắp trong tủ điện 200 x 300 x 160 mm. Sử dụng nguồn 24VDC 50W và bộ lọc nhiễu, đảm bảo độ bền và an toàn khi hoạt động.

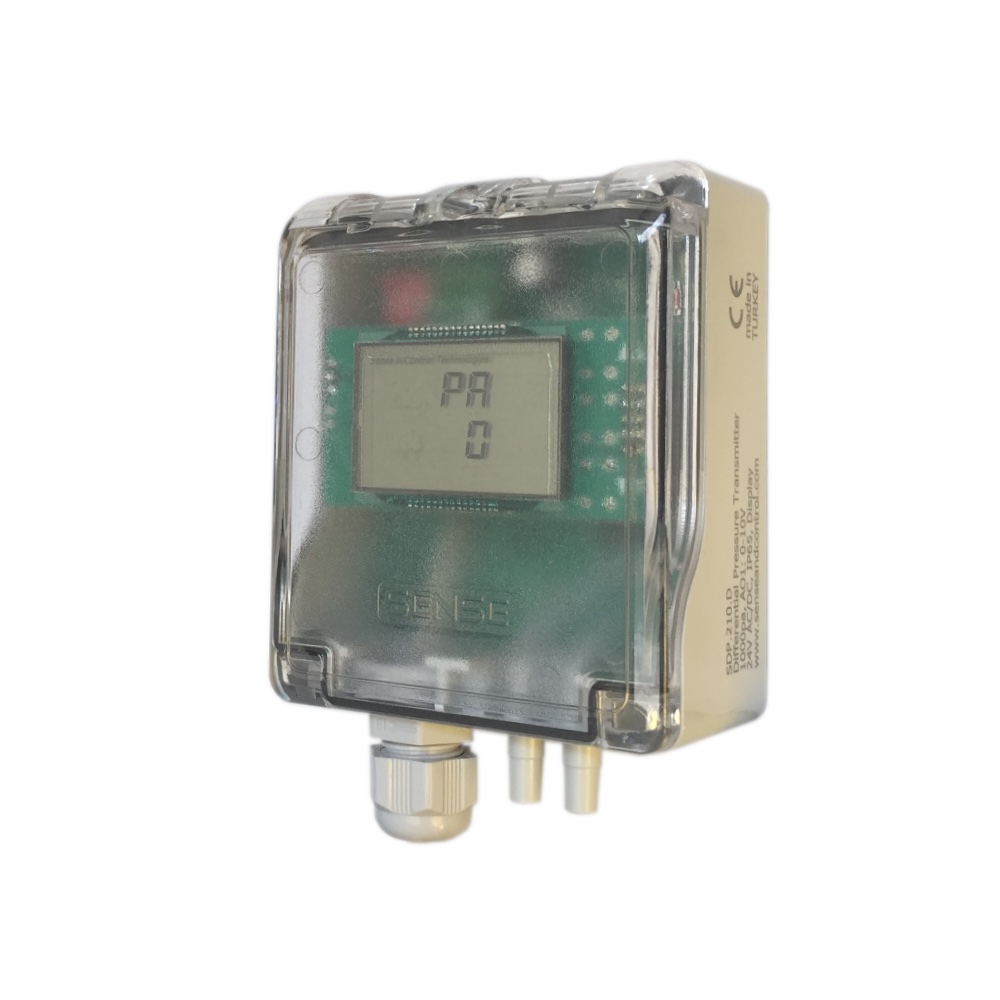

Cảm biến chênh áp SDP.451.MDRRB

Sử dụng công nghệ cảm biến silicon gốm áp điện trở, hoạt động ổn định và không cần bảo trì. Thiết bị có dải đo từ 0 đến 2.500 Pa, hỗ trợ ngõ ra 4–20mA và 0–10VDC, với độ chính xác cao ±0.25% FSS.

Sản phẩm được hiệu chuẩn sẵn và bù nhiệt tự động, đảm bảo kết quả đo chính xác trong nhiều điều kiện môi trường. Cảm biến hỗ trợ nhiều chuẩn tín hiệu đầu ra như 0–10V, 4–20mA, 0–5V, 2–10V, 1–5V, phù hợp với nhiều hệ thống điều khiển.

Ngoài ra, thiết bị tích hợp màn hình hiển thị, truyền thông Modbus/RS485, 2 relay và còi buzzer cảnh báo. Điện áp hoạt động AC 24V hoặc DC 15–35V, thiết kế nhỏ gọn, dễ lắp đặt.

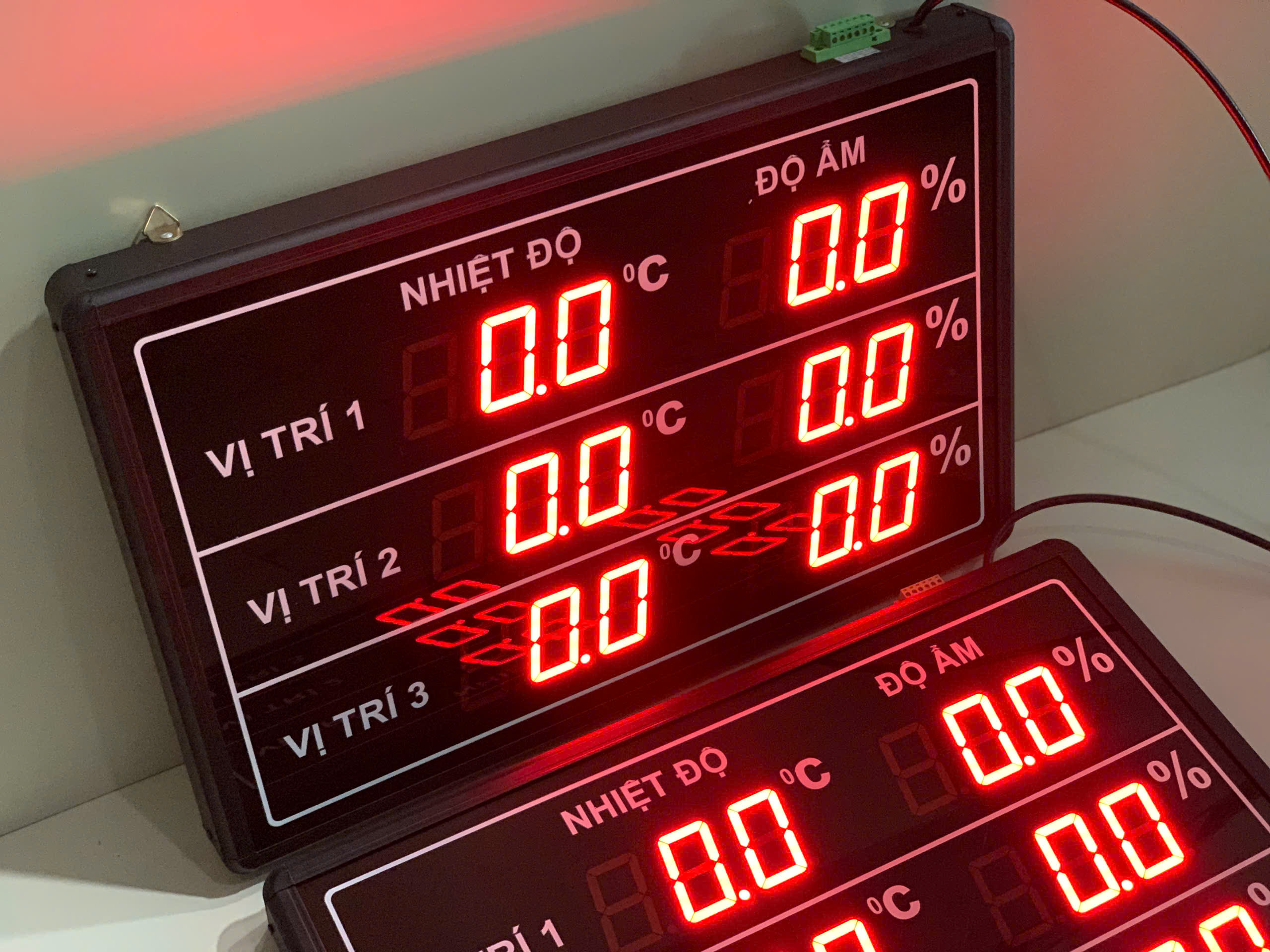

Bảng điện tử LED hiển thị nhiệt độ độ ẩm 3 vị trí

Kích thước bảng led 38cmx58cmx5cm, hiển thị 1 mặt
Số hiển thị bằng LED 7 đoạn 5cmx7cm, màu đỏ
Nguồn cấp 12VDC
Có cổng truyền thông RS485 modbus RTU
Hiển thị giá trị nhiệt độ độ ẩm 3 vị trí kho từ phần mềm

Phần mềm ATSCADA giám sát, điều khiển, thu thập dữ liệu

R&D (Nghiên cứu & phát triển): Không phát sinh chi phí.

Drivers (Trình điều khiển kết nối): Hỗ trợ Modbus RTU và Modbus TCP/IP. Được cung cấp miễn phí.

Bộ công cụ Tools của ATSCADA: (Miễn phí). Bao gồm các chức năng cơ bản:

Kết nối dữ liệu: iDriver
Quản trị người dùng: iLogin, iCreateUserAccount, iUpdateUserAccount
Hiển thị dữ liệu: iTextBox, iInput
Lưu trữ dữ liệu: iDataLogger → Toàn bộ gói Tools được sử dụng miễn phí.

Bản quyền ATSCADA (License):

Hệ thống sử dụng tối đa 600 tag
Cấp license 1024 tag, đảm bảo dư dung lượng mở rộng.

Chi phí tích hợp phần mềm:

Miễn phí, bao gồm tích hợp R&D, Tools và Drivers thành hệ thống hoàn chỉnh.

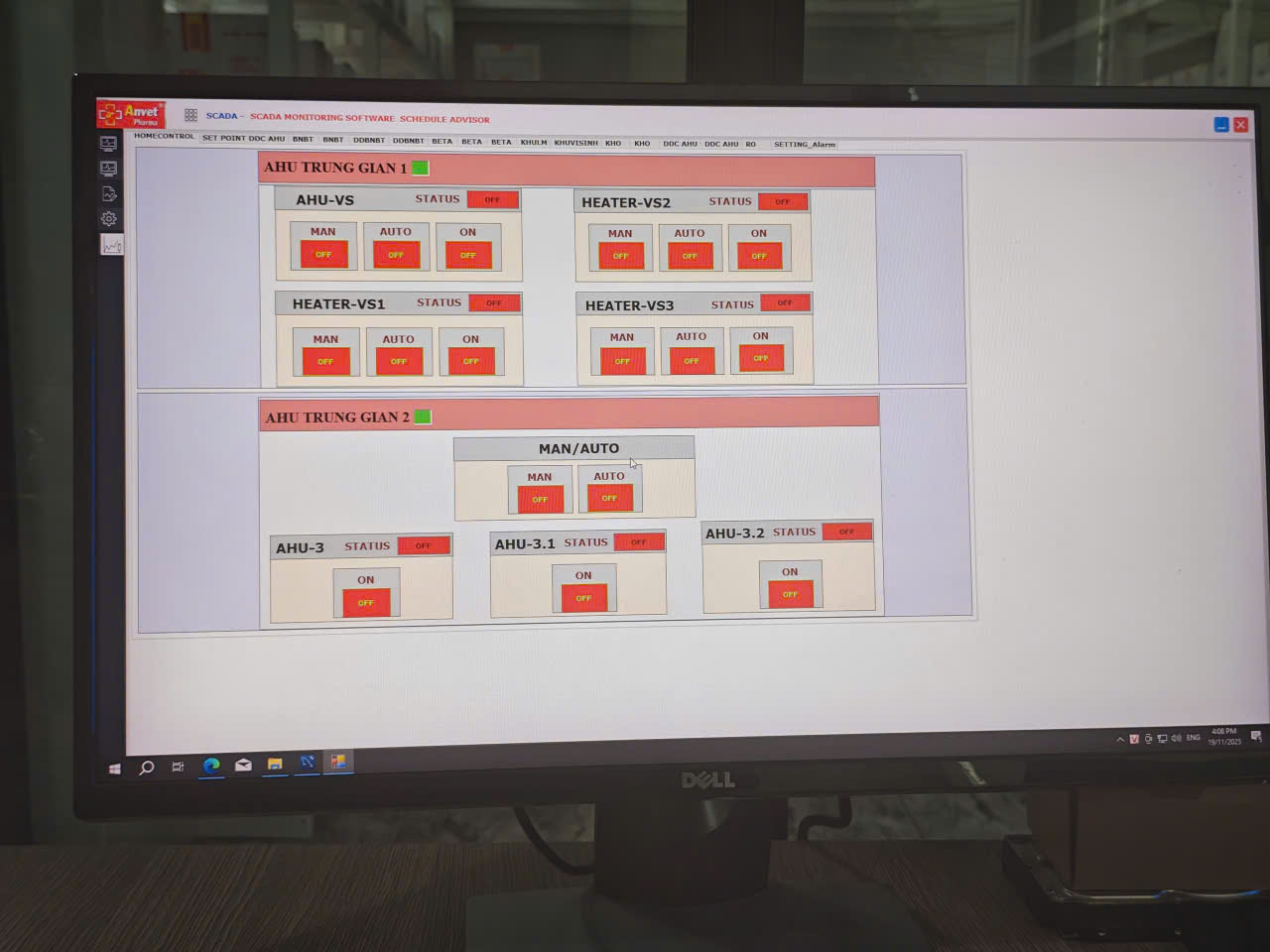

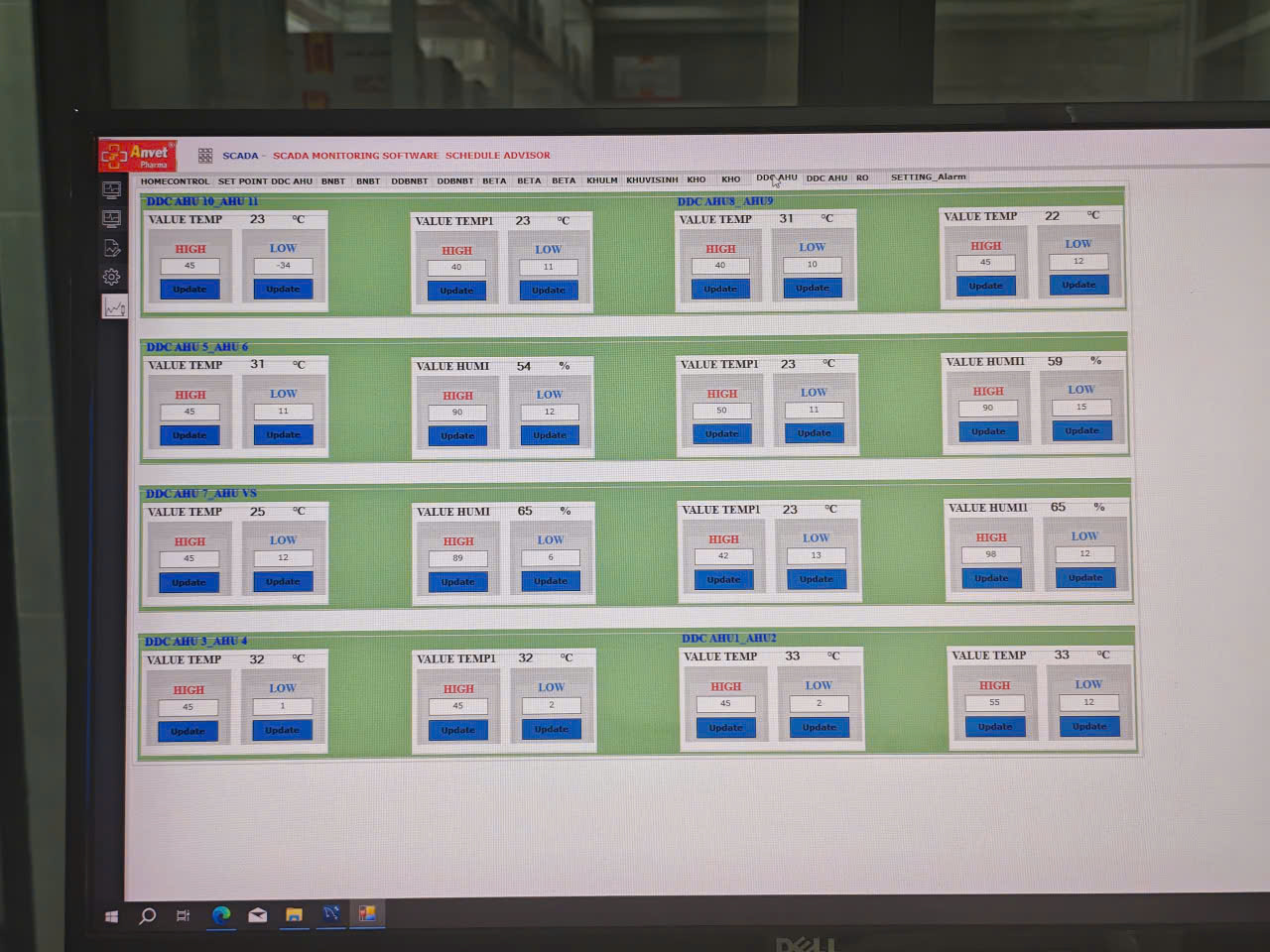

Winform – Giám sát tại chỗ (Có phí):

Phần mềm cài trên máy tính để giám sát trực tiếp, với các chức năng:

Theo dõi các dữ liệu của cảm biến, tủ AHU
Cài đặt thông số PLC, AHU
Thiết lập các ngưỡng cảnh báo cao hoặc thấp
Cài đặt số điện thoại và email để nhận cảnh báo
Gửi cảnh báo qua SMS và Email khi vượt ngưỡng
Lưu trữ dữ liệu, xuất báo cáo Excel (số liệu và biểu đồ)
Email cảnh báo gửi từ: alarm@atpro.com.vn
Giao diện hiển thị theo mẫu mặc định

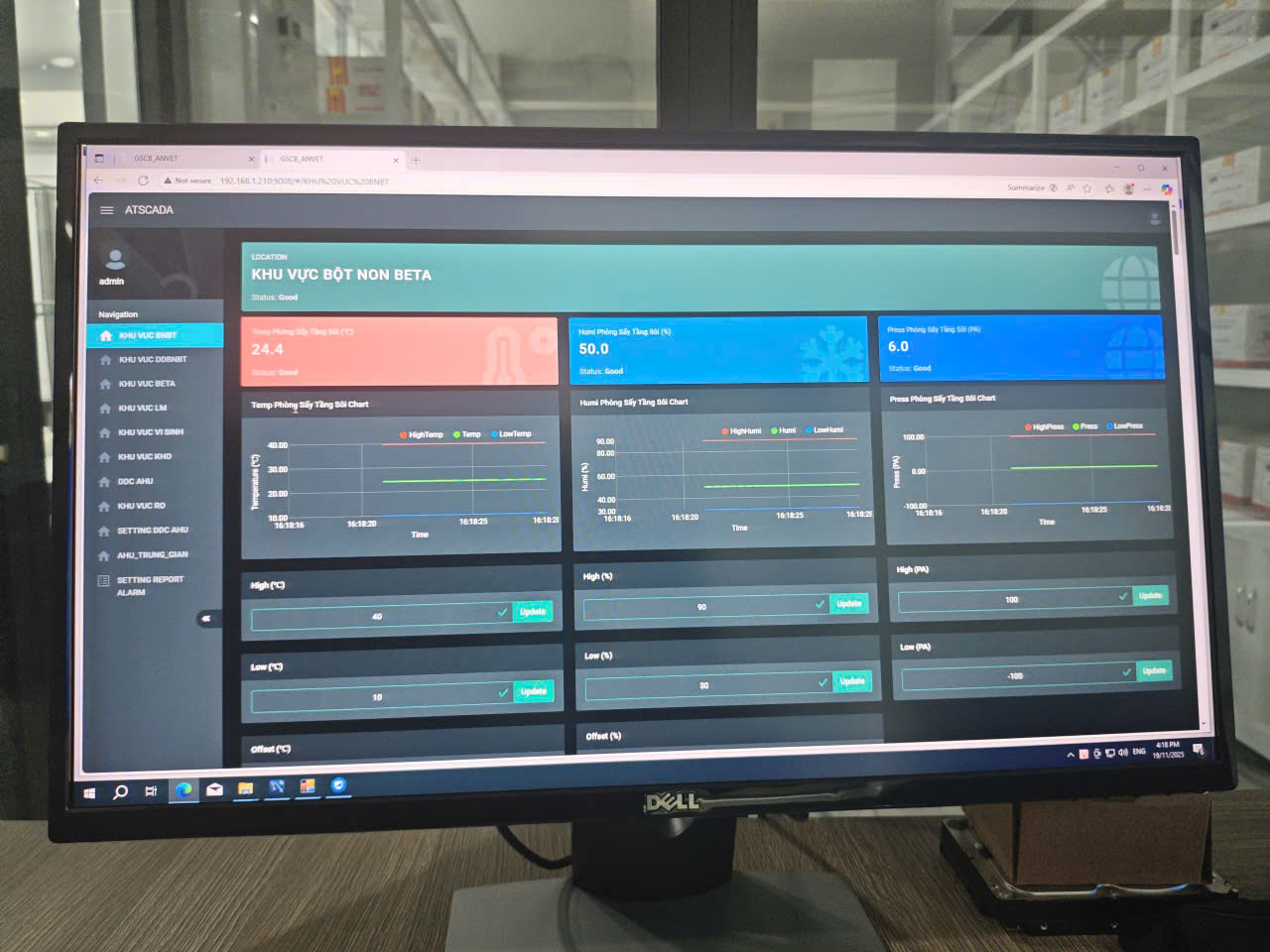

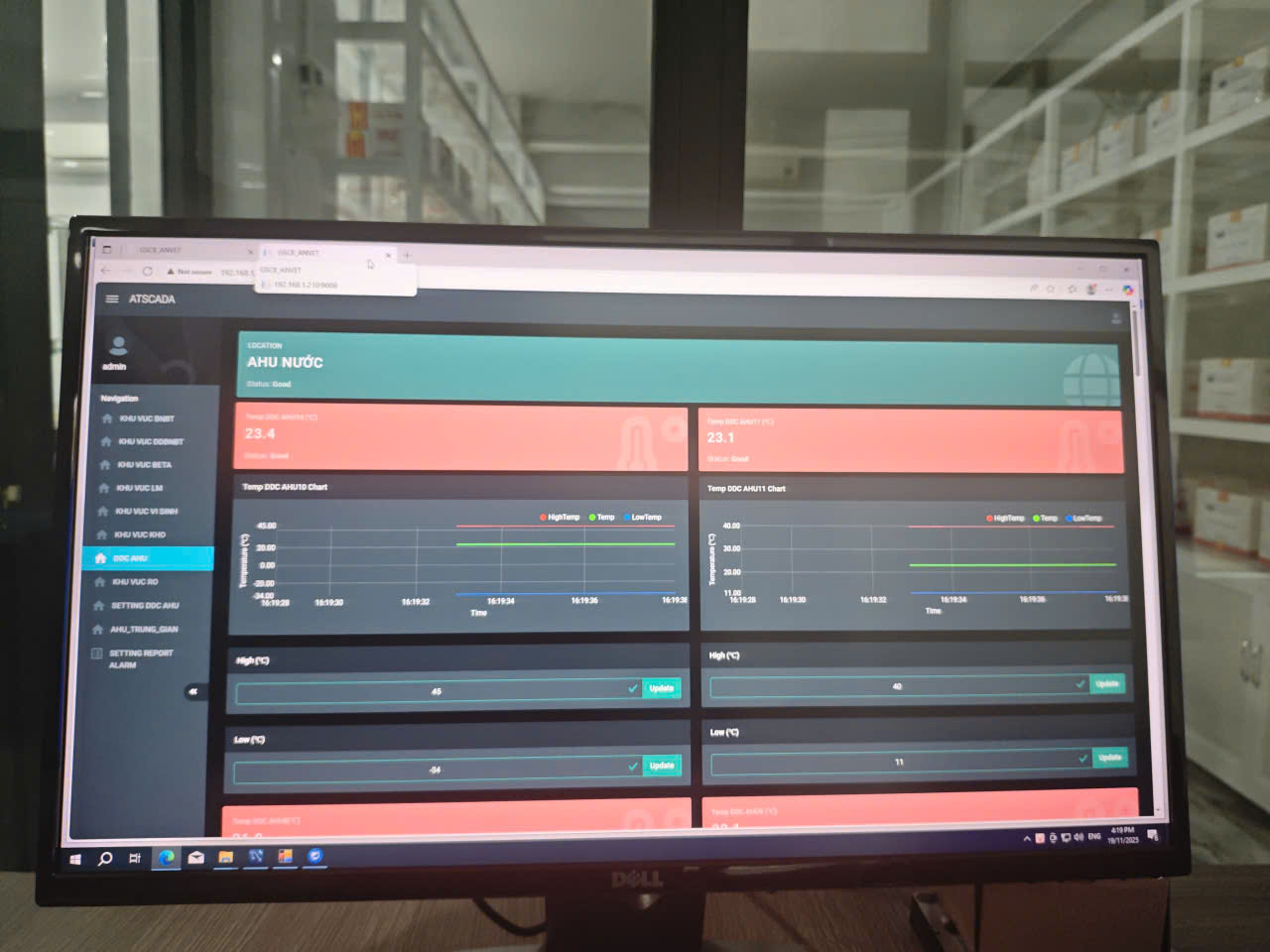

Webform – Giám sát từ xa (Có phí):

Hệ thống giám sát qua Internet với các đặc điểm:

Truy cập trên mọi trình duyệt web, không giới hạn số lượng người dùng
Hỗ trợ laptop, PC, tablet, smartphone
Giao diện web server theo mẫu mặc định.

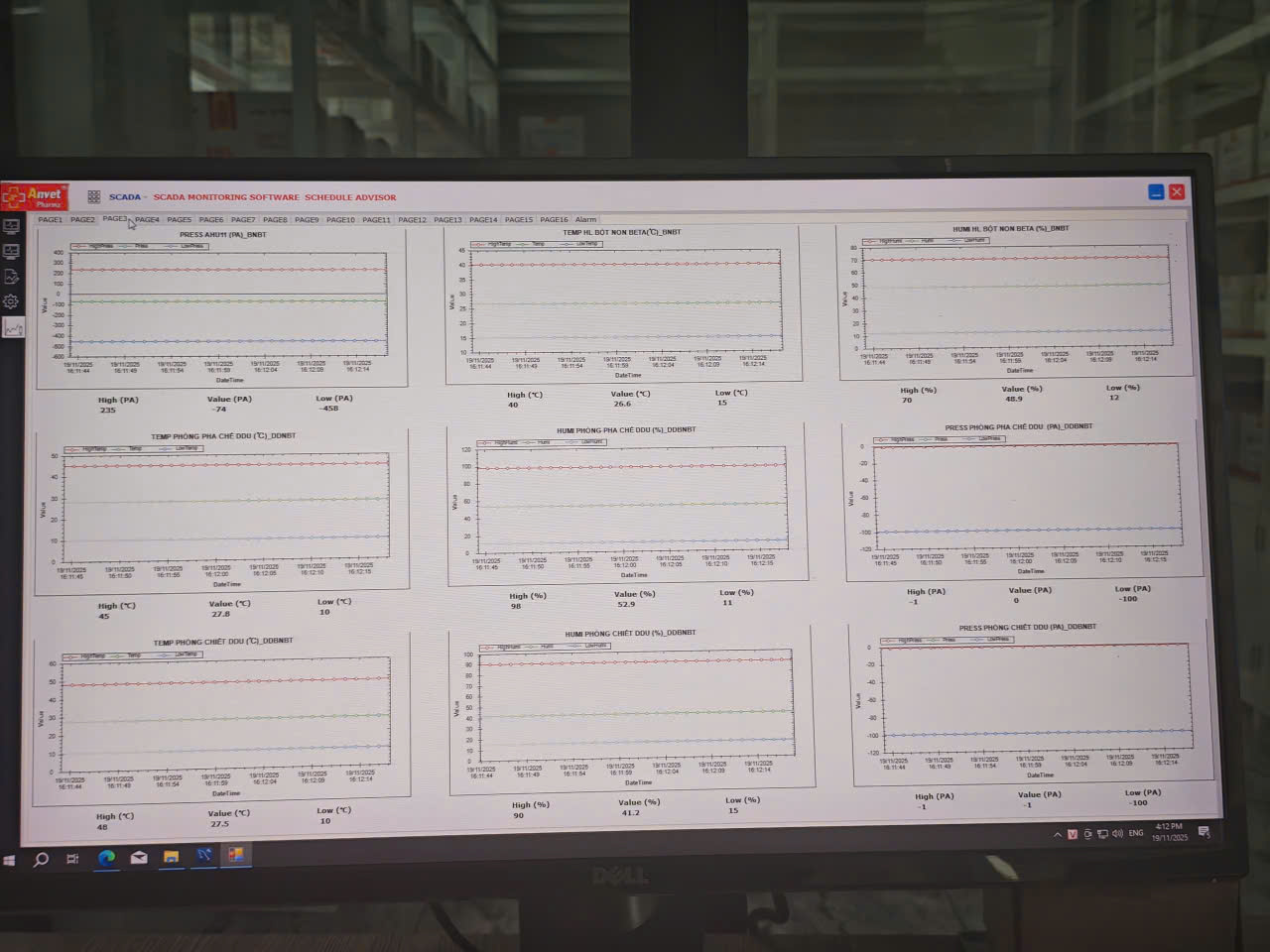

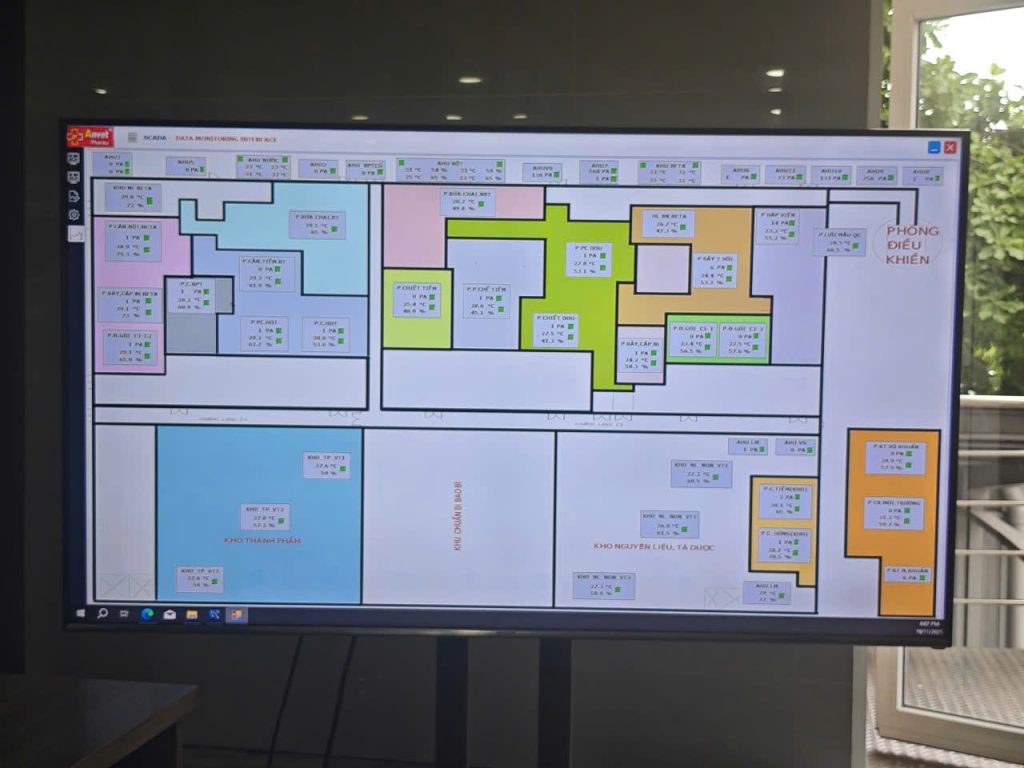

hệ thống BMS — Giao diện phần mềm giám sát 1

Triển khai hệ thống BMS tại công ty dược phẩm Anvet mang đến lợi ích gì?

Hệ thống giúp công ty Dược phẩm Anvet kiểm soát tốt nhiệt độ, độ ẩm, áp suất phòng sản xuất. Môi trường đảm bảo đạt tiêu chuẩn GMP/WHO
Giám sát hệ thống 24/7, phát hiện sớm sai lệch
Cảnh báo kịp thời khi các thông số vượt ngưỡng cài đặt cho phép
Ổn định chất lượng nguyên liệu và thành phẩm. Giảm nguy cơ hư hỏng, lỗi sản xuất
Tự động điều khiển HVAC, chiếu sáng, điện năng. Tối ưu vận hành, tiết kiệm chi phí điện – nước – bảo trì
Quản lý tập trung trên một nền tảng duy nhất, giảm thiểu phụ thuộc vào thao tác thủ công
Lưu trữ dữ liệu môi trường, nhật ký vận hành
Thuận lợi cho thanh tra, kiểm tra và đánh giá chất lượng
Phát hiện sớm sự cố kỹ thuật, quá tải thiết bị để hạn chế gián đoạn dây chuyền sản xuất
Vận hành thiết bị đúng tải, đúng quy trình nhằm kéo dài tuổi thọ máy móc, giảm chi phí sửa chữa
Thể hiện năng lực quản lý hiện đại và nâng cao uy tín và khả năng cạnh tranh doanh nghiệp.

ATPro Corp địa chỉ uy tín triển khai hệ thống BMS theo yêu cầu

Với kinh nghiệm thực tiễn hơn 16 năm trong lĩnh vực tự động hoá, đội ngũ kỹ thuật chuyên môn cao và giải pháp linh hoạt theo từng mô hình doanh nghiệp. ATPro Corp là địa chỉ uy tín trong lĩnh vực triển khai hệ thống BMS theo yêu cầu. Không chỉ mang đến giải pháp quản lý tòa nhà và nhà máy hiện đại, ATPro Corp còn đồng hành lâu dài cùng khách hàng trong quá trình vận hành, bảo trì và tối ưu hiệu suất. Lựa chọn ATPro Corp chính là bước đi chiến lược giúp doanh nghiệp nâng cao chất lượng quản lý, tiết kiệm chi phí và phát triển bền vững trong thời đại số hóa.

Xem thêm: Kiosk Tablet 14 inch xếp hàng tự động

Liên hệ ngay với chúng tôi qua số hotline để được tư vấn chi tiết.
