Hệ thống DCS là gì? Có nên lắp đặt DCS không?
Th1
Trong bối cảnh công nghiệp hiện đại ngày càng phát triển theo hướng tự động hóa và số hóa, việc giám sát và vận hành các quy trình sản xuất phức tạp trở thành yêu cầu then chốt đối với doanh nghiệp. Để đảm bảo tính ổn định, an toàn và hiệu quả lâu dài, nhiều nhà máy đã lựa chọn DCS như một giải pháp điều khiển trung tâm tối ưu. Vậy hệ thống DCS là gì và có nên đầu tư lắp đặt DCS hay không? Nội dung dưới đây ATPro Corp sẽ giúp bạn làm rõ những vấn đề này.
Tìm hiểu về hệ thống DCS là gì?
DCS (Distributed Control System) hay hệ thống điều khiển phân tán là một giải pháp điều khiển tự động được xây dựng theo mô hình phân tán. Trong đó các bộ điều khiển được triển khai tại nhiều vị trí khác nhau trong nhà máy thay vì tập trung tại một điểm duy nhất. Cách bố trí này cho phép từng khu vực hoặc công đoạn sản xuất được giám sát và điều khiển một cách độc lập nhưng vẫn liên kết chặt chẽ trong cùng một hệ thống.
Một hệ thống DCS thường bao gồm nhiều mô-đun điều khiển riêng biệt, mỗi mô-đun đảm nhiệm một chức năng cụ thể. Và phối hợp với nhau thông qua mạng truyền thông công nghiệp. Nhờ đó, hệ thống vận hành linh hoạt hơn, giảm áp lực cho bộ điều khiển trung tâm. Đồng thời nâng cao độ ổn định và mức độ an toàn khi xảy ra sự cố cục bộ.
Trong thực tế sản xuất, DCS được ví như trung tâm điều phối của các dây chuyền công nghiệp quy mô lớn. Đóng vai trò then chốt trong việc kiểm soát và duy trì hoạt động liên tục của các nhà máy hóa chất, dầu khí, điện lực hay các ngành công nghiệp nặng khác,…Những nơi yêu cầu độ chính xác và độ tin cậy gần như tuyệt đối.
Xem nhanh top sản phẩm tốt được nhiều người tin dùng tại ATPro

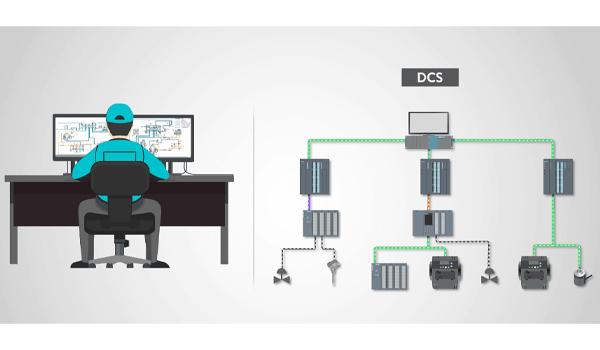

Cấu trúc của hệ thống DCS
Trạm điều khiển cục bộ (hay còn gọi Local Control Station – LCS)
Trạm điều khiển cục bộ, còn được gọi là LCU hoặc trạm quá trình, đảm nhiệm việc điều khiển trực tiếp từng công đoạn sản xuất cụ thể. Các trạm này thường được bố trí gần khu vực hiện trường hoặc trong phòng điều khiển phụ. Nhằm rút ngắn thời gian phản hồi, tăng độ chính xác và đảm bảo quá trình vận hành diễn ra ổn định.
Trạm vận hành (hay còn gọi Operator Station – OS)
Trạm vận hành đóng vai trò giao diện giữa con người và hệ thống, nơi hiển thị toàn bộ thông tin vận hành. Như trạng thái thiết bị, cảnh báo, xu hướng dữ liệu và các thông số theo thời gian thực. Các OS thường được đặt tại phòng điều khiển trung tâm và hoạt động độc lập hoặc song song, mỗi trạm phụ trách giám sát một khu vực hay phân xưởng riêng.
Trạm kỹ thuật (hay còn gọi Engineering Station – ES)
Trạm kỹ thuật là trung tâm cấu hình và phát triển hệ thống DCS. Tại đây, kỹ sư thực hiện thiết kế, lập trình logic điều khiển, cấu hình thiết bị, xây dựng giao diện HMI. Và theo dõi quá trình hoạt động của các ứng dụng điều khiển trong toàn hệ thống.
Hệ thống truyền thông
Hệ thống truyền thông giữ vai trò kết nối tất cả các thành phần trong DCS thông qua bus trường và bus hệ thống. Các giao thức công nghiệp tiêu chuẩn như Ethernet/IP, Profibus, Modbus… được sử dụng để đảm bảo dữ liệu được truyền tải nhanh chóng, liên tục và chính xác, giúp hệ thống vận hành đồng bộ và tin cậy.
Hệ thống DCS hoạt động như thế nào?
Quá trình xử lý tín hiệu trong hệ thống DCS được vận hành theo một vòng điều khiển khép kín, diễn ra liên tục. Nhằm đảm bảo quy trình sản xuất luôn ổn định và chính xác.
Trước hết, các thiết bị đo lường tại hiện trường như cảm biến nhiệt độ, áp suất, lưu lượng… sẽ ghi nhận trạng thái thực tế của quá trình sản xuất và chuyển các giá trị này thành tín hiệu điện hoặc tín hiệu số.
Tiếp theo, dữ liệu đo được được truyền về các bộ điều khiển cục bộ thông qua hệ thống cáp tín hiệu hoặc các chuẩn truyền thông công nghiệp.
Tại bộ điều khiển, tín hiệu đầu vào được xử lý bằng các thuật toán điều khiển đã được cấu hình sẵn. Hệ thống tiến hành so sánh giữa giá trị thực tế và giá trị đặt (setpoint), tính toán sai lệch và xác định phương án điều khiển tối ưu.
Cuối cùng, tín hiệu điều khiển được gửi đến các cơ cấu chấp hành như van, motor, bơm… để điều chỉnh hoạt động của dây chuyền. Song song đó, toàn bộ dữ liệu vận hành được truyền lên hệ thống giám sát trung tâm. Giúp người vận hành theo dõi trạng thái theo thời gian thực và kịp thời can thiệp khi có sự cố phát sinh.
Liệu có nên lắp đặt DCS không?
Việc có nên lắp đặt hệ thống DCS hay không cần được cân nhắc dựa trên đặc thù sản xuất, quy mô nhà máy và khả năng đầu tư của doanh nghiệp.
DCS đặc biệt phù hợp với các dây chuyền sản xuất phức tạp, vận hành liên tục và yêu cầu độ chính xác, độ ổn định cao. Hệ thống này cho phép điều khiển phân tán theo từng khu vực, dễ dàng mở rộng. Cấu hình linh hoạt và có độ tin cậy vượt trội, giúp giảm thiểu rủi ro gián đoạn sản xuất và lỗi vận hành. Đây là lý do DCS thường được ứng dụng trong các ngành như hóa chất, dầu khí, điện lực, xi măng hay thực phẩm – đồ uống quy mô lớn.
Tuy nhiên, DCS cũng đi kèm một số hạn chế. Chi phí đầu tư ban đầu tương đối cao, đòi hỏi đội ngũ kỹ thuật có trình độ chuyên môn để vận hành và bảo trì. Bên cạnh đó, hệ thống thường phụ thuộc vào nhà cung cấp và cần chú trọng đến các vấn đề an ninh mạng trong quá trình sử dụng.
Xem thêm: Cổng RS232 là gì? Tìm hiểu kiến thức tổng quan về giao tiếp RS232
Vì vậy, nếu doanh nghiệp sở hữu quy trình sản xuất phức tạp, cần kiểm soát chặt chẽ và có đủ nguồn lực tài chính cũng như nhân sự kỹ thuật, DCS là giải pháp đáng đầu tư lâu dài. Ngược lại, với những hệ thống đơn giản hơn hoặc ngân sách hạn chế, các giải pháp điều khiển như PLC vẫn là lựa chọn kinh tế và hiệu quả hơn.
