Hệ thống đếm số lượng bao hàng trên băng chuyền tại nhà máy

Trong bối cảnh các nhà máy ngày đẩy mạnh tự động hóa dây chuyền sản xuất, việc đếm chính xác số lượng bao hàng trên băng chuyền. Đóng vai trò quan trọng trong khâu quản lý sản lượng, kiểm soát xuất – nhập và tối ưu vận hành. Hệ thống đếm số lượng bao hàng trên băng chuyền nhà máy do ATPro Corp triển khai được thiết kế theo đơn đặt hàng riêng của Công ty Phân Bón Hà Lan. Đáp ứng yêu cầu cao về độ chính xác, tính ổn định và khả năng hoạt động liên tục trong môi trường công nghiệp.

Giải pháp giúp doanh nghiệp giảm thiểu sai sót do đếm thủ công, hỗ trợ giám sát dữ liệu theo thời gian thực. Nâng cao hiệu quả quản lý và từng bước hướng tới sản xuất thông minh.

Giới thiệu hệ thống đếm số lượng bao hàng trên băng chuyền

Hệ thống đếm số lượng bao hàng trên băng chuyền là một giải pháp tự động hóa công nghiệp. Dùng để phát hiện và đếm chính xác số bao hàng di chuyển trên băng tải trong quá trình sản xuất, đóng gói hoặc xuất hàng của nhà máy.

Hệ thống thường sử dụng cảm biến quang để nhận diện từng bao hàng khi đi qua vị trí đếm, truyền tín hiệu về bộ điều khiển PLC để xử lý và ghi nhận số lượng. Kết quả đếm được hiển thị trực tiếp trên bảng LED hoặc màn hình LCD tại khu vực băng chuyền, lưu trữ và giám sát tập trung thông qua phần mềm SCADA.

Giải pháp này giúp doanh nghiệp:

Đếm bao nhanh chóng và chính xác
Giảm sai sót so với phương pháp đếm thủ công
Theo dõi sản lượng theo thời gian thực
Quản lý năng suất sản xuất
Hỗ trợ quản lý xuất – nhập và kiểm soát tiến độ sản xuất hiệu quả
Từng bước tự động hóa và số hóa dây chuyền sản xuất

Tổng quan hệ thống đếm số lượng bao hàng trên băng chuyền

Hệ thống được ATPro Corp triển khai bao gồm các thiết bị phần cứng và phần mềm:

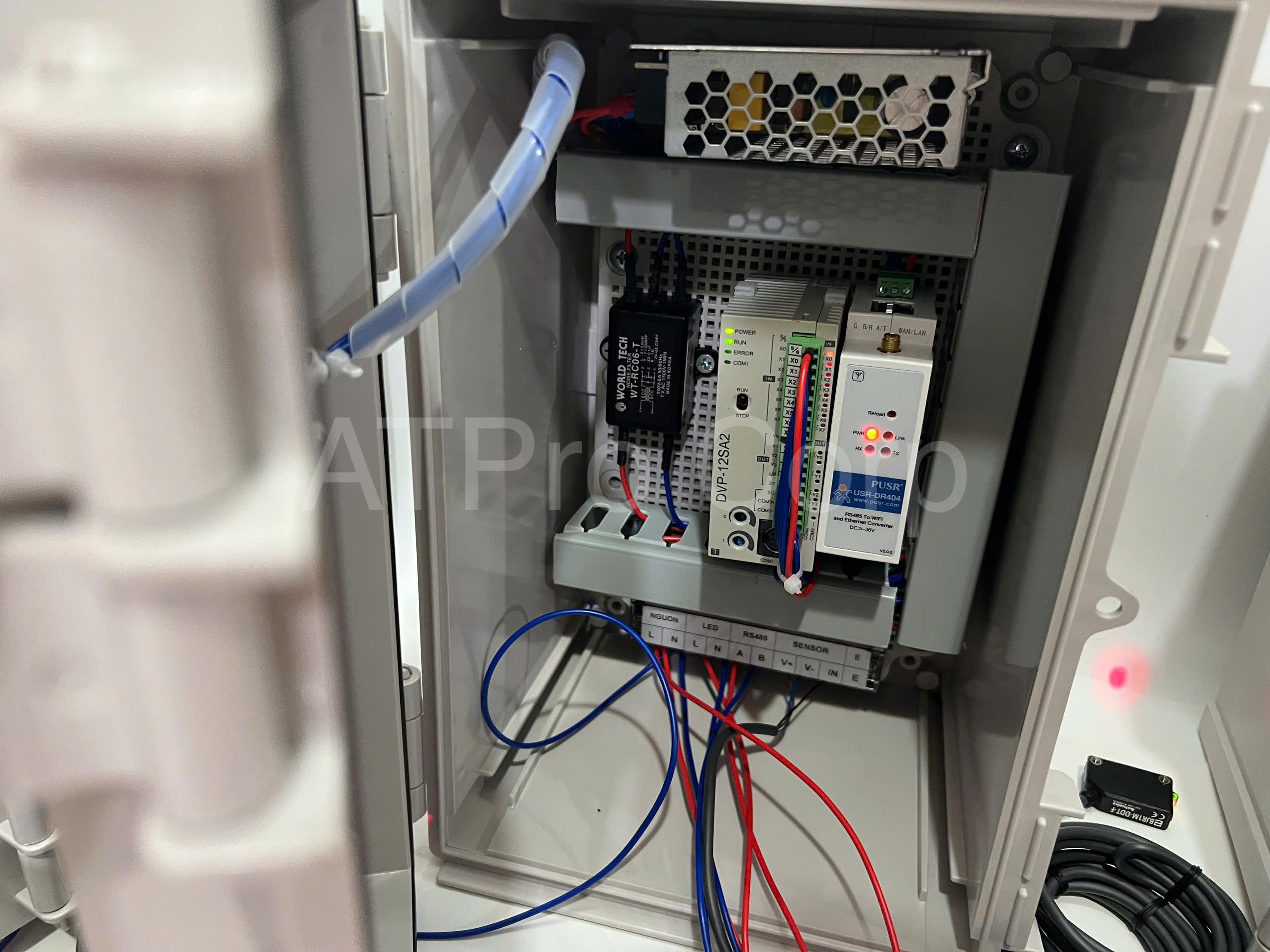

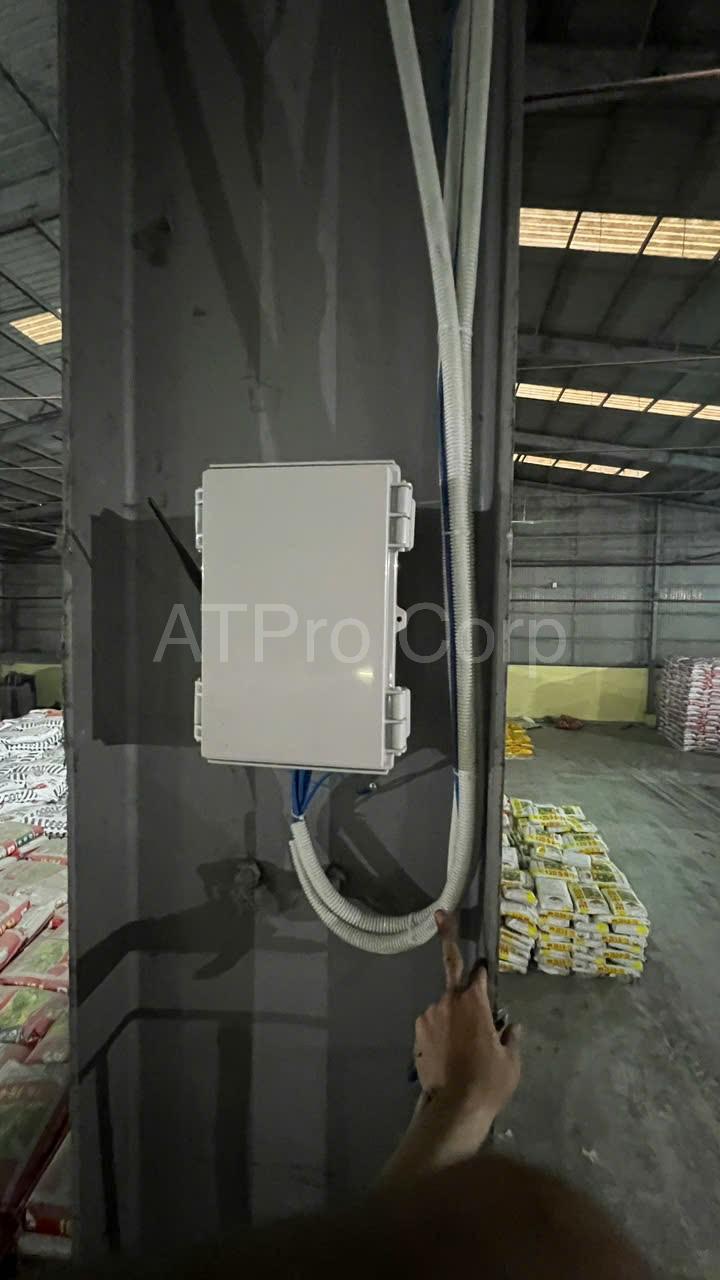

Tủ điều khiển đếm bao trên băng tải

01 bộ điều khiển lập trình PLC Delta DVP14SS211T
PLC đóng vai trò trung tâm xử lý, tiếp nhận tín hiệu từ các cảm biến đếm bao trên băng tải và thực hiện chức năng đếm tăng số lượng sản phẩm một cách chính xác, ổn định.
01 bộ nguồn 24VDC
Cung cấp nguồn điện ổn định cho PLC, cảm biến và các thiết bị điện tử trong tủ điều khiển, đảm bảo hệ thống hoạt động liên tục.
01 thiết bị DR404 chuyển đổi kết nối qua WiFi
Hỗ trợ truyền dữ liệu đếm từ tủ điều khiển đến các thiết bị hiển thị hoặc hệ thống giám sát từ xa thông qua mạng không dây.
01 vỏ tủ bảo vệ Boxco
Vỏ tủ công nghiệp chất lượng cao, bảo vệ các thiết bị bên trong khỏi bụi bẩn, độ ẩm và tác động môi trường nhà máy.

Chức năng của tủ điều khiển

Kết nối và thu thập tín hiệu từ cảm biến đếm bao trên băng tải
Thực hiện đếm tăng số lượng bao hàng với độ chính xác cao
Truyền dữ liệu đếm sang bảng điện tử hiển thị hoặc hệ thống giám sát
Đảm bảo vận hành ổn định, phù hợp môi trường sản xuất công nghiệp

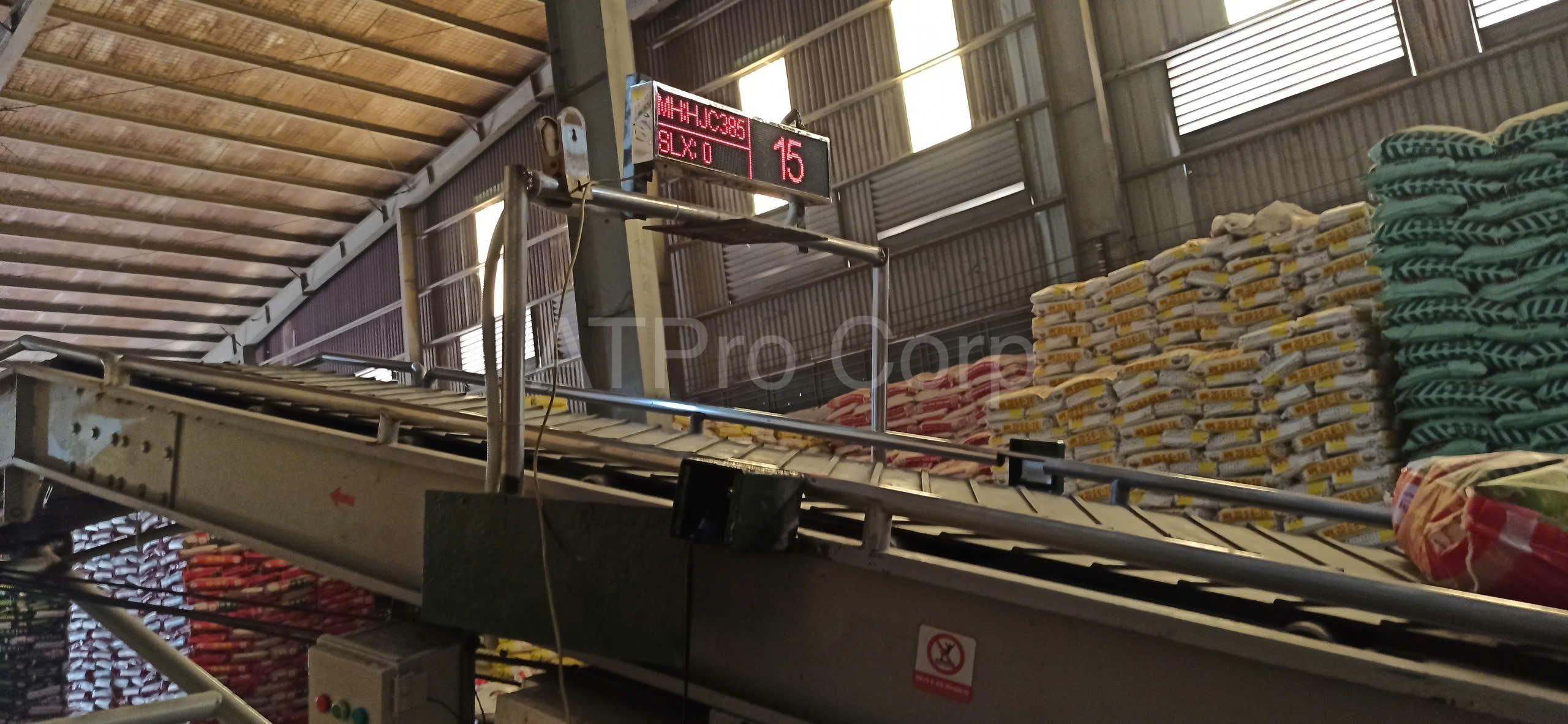

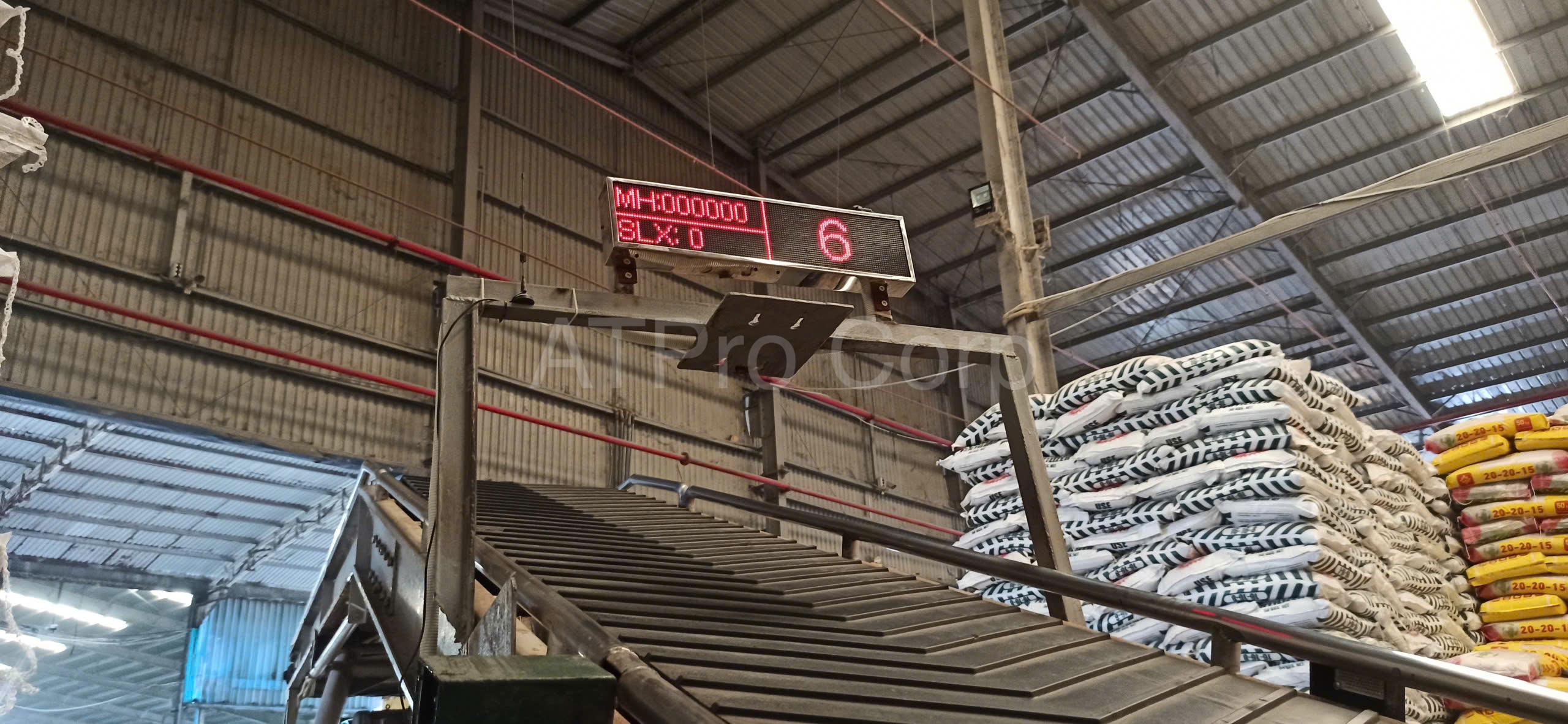

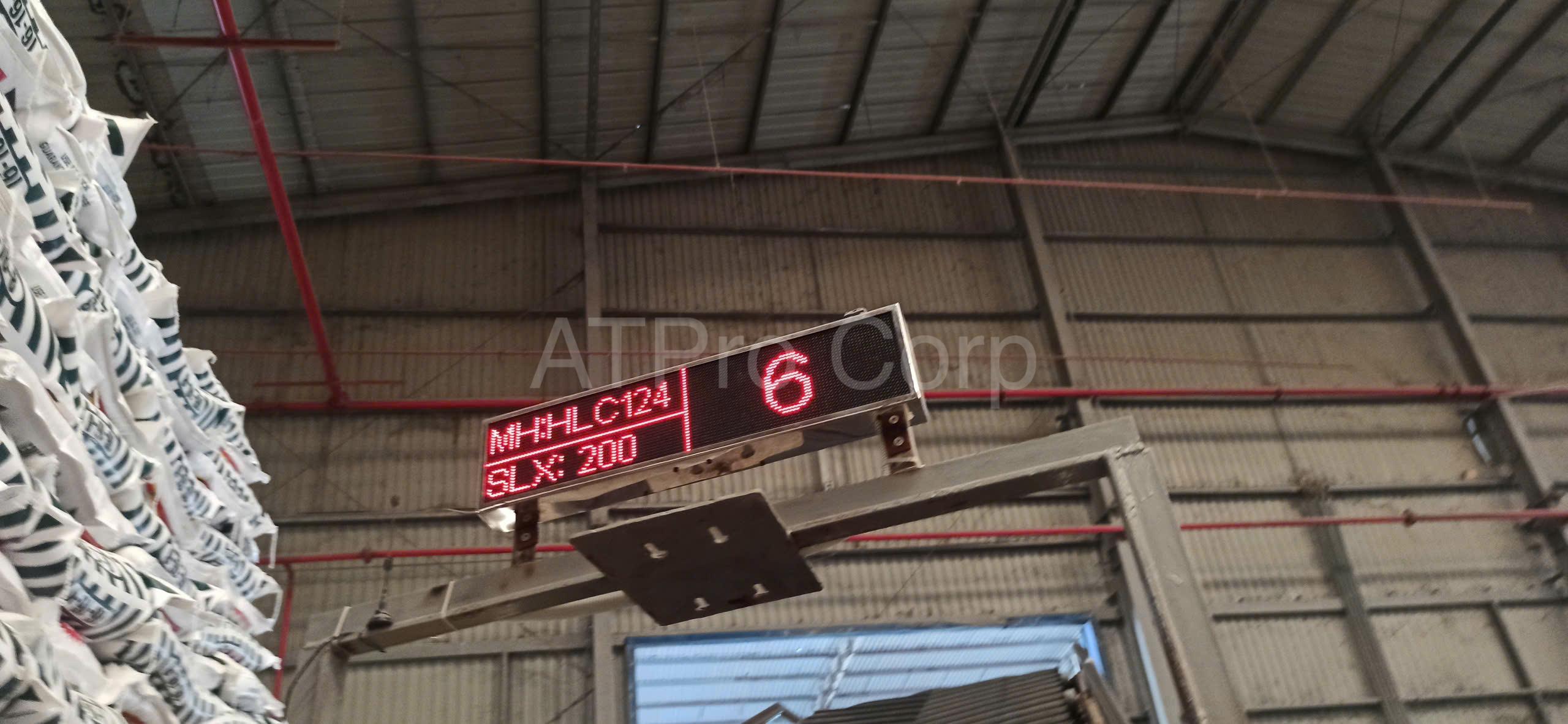

Bảng LED hiển thị số lượng tại băng tải

Cấu hình & thông số kỹ thuật

Loại hiển thị: Bảng LED Matrix P4
Kích thước: 13 cm × 52 cm × 5 cm
Kiểu hiển thị: 01 mặt
Hình thức hiển thị: Số lượng hiển thị bằng LED matrix, rõ nét, dễ quan sát từ khoảng cách xa
Khung bảo vệ: Inox 304, chống ăn mòn, phù hợp môi trường nhà máy
Chuẩn kết nối truyền thông: RS485
Nguồn cấp: 5VDC

Chức năng

Nhận dữ liệu số lượng từ tủ điều khiển đếm bao trên băng tải
Hiển thị số lượng bao hàng đã đếm được theo thời gian thực
Đảm bảo hiển thị ổn định, liên tục trong quá trình băng tải vận hành.

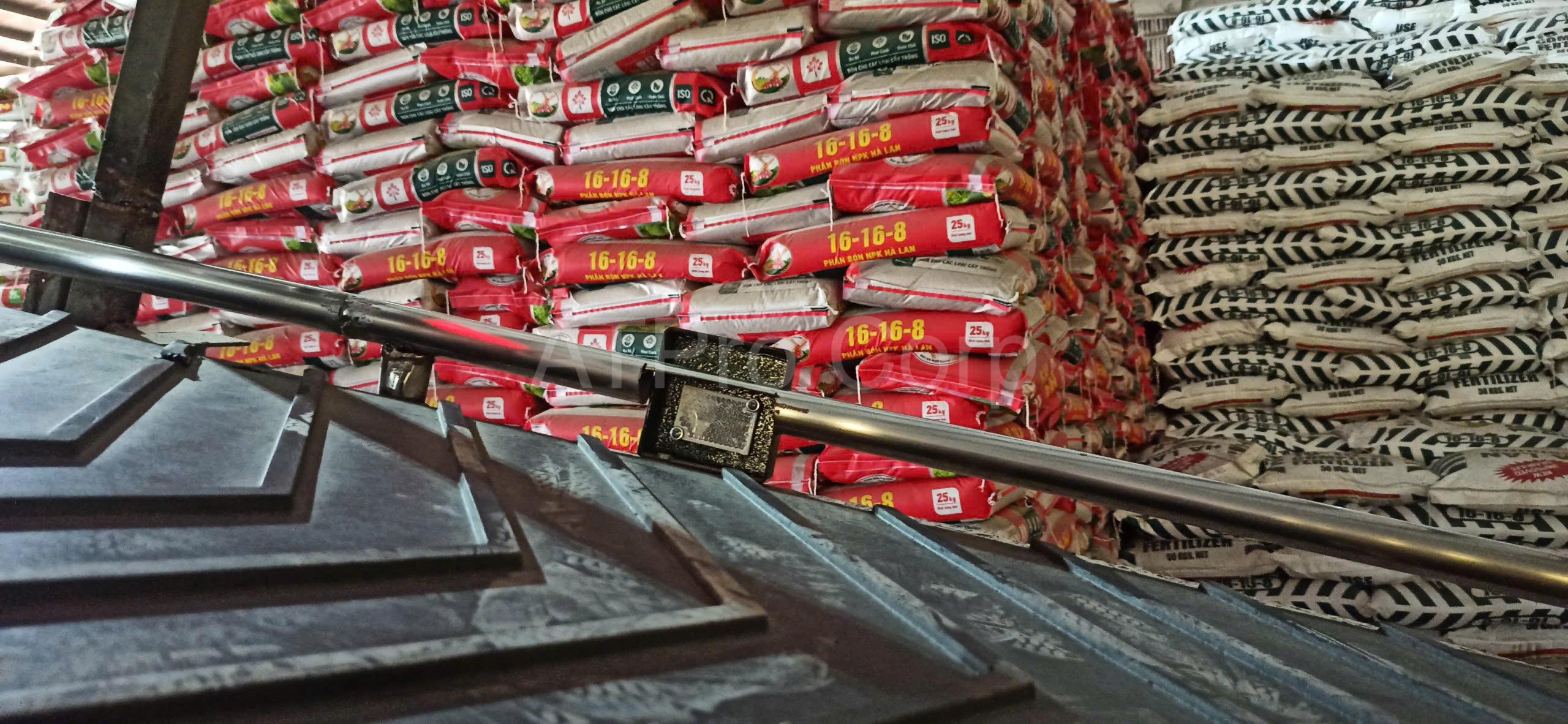

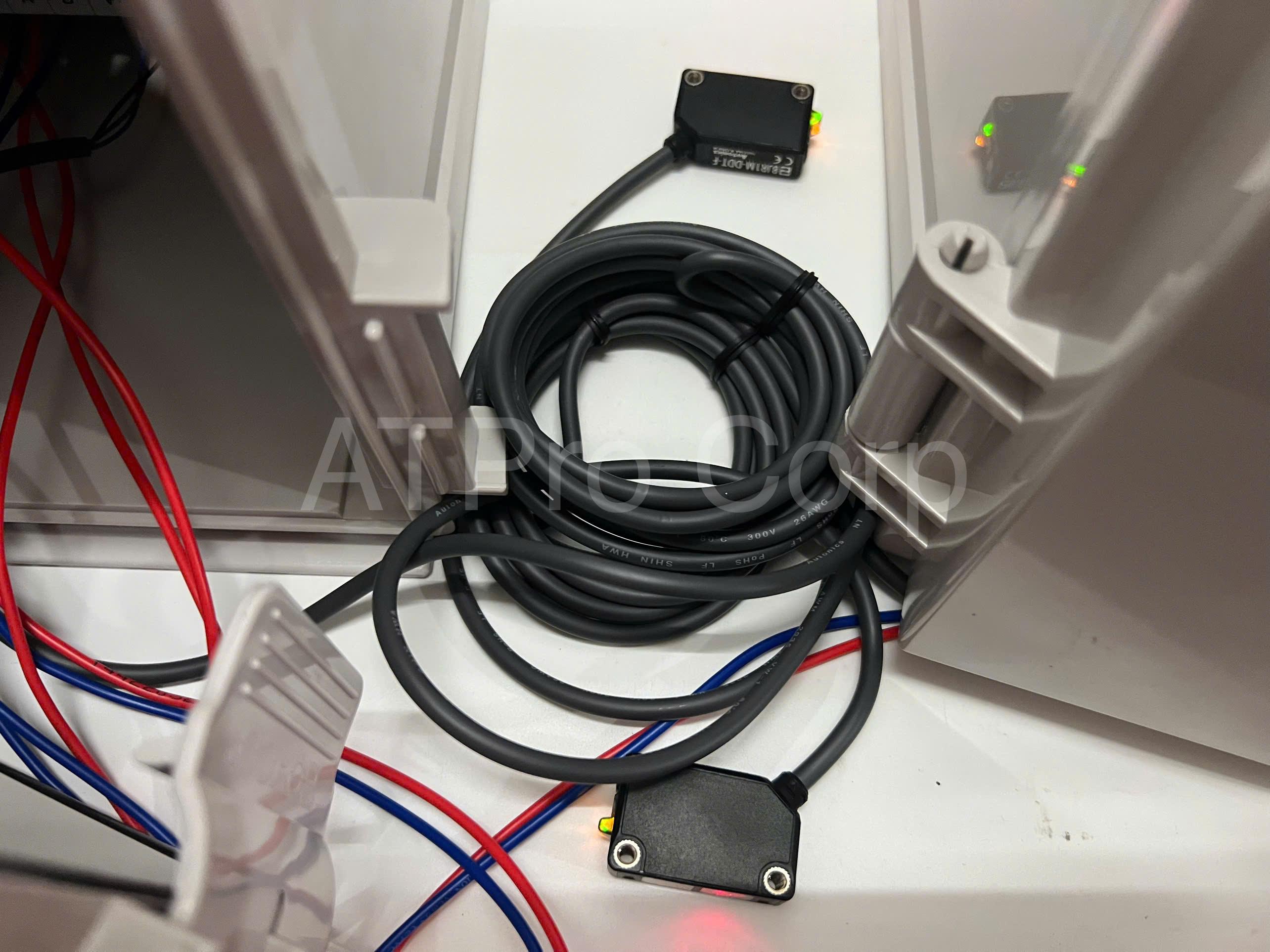

Cảm biến quang BJR1M-DDT-F

Thông số kỹ thuật

Loại cảm biến: Cảm biến quang chống dầu (Oil proof type)
Nguyên lý phát hiện: Phản xạ khuếch tán (Diffuse reflective)
Khoảng cách phát hiện: Lên đến 1m
Đối tượng phát hiện: Vật liệu mờ, đục (bao hàng, bao phân bón)
Nguồn sáng: LED đỏ 660nm
Thời gian đáp ứng: ≤ 1ms

Nguồn & ngõ ra

Nguồn cấp: 10 – 30 VDC ±10%
(Độ dao động P-P tối đa 10%)
Chế độ hoạt động: Light ON / Dark ON
(Cài đặt bằng công tắc)
Ngõ ra điều khiển: NPN, mạch thu hở (Open Collector)

Chuẩn bảo vệ: IP67, chống bụi và nước, phù hợp môi trường công nghiệp khắc nghiệt

Chức năng trong hệ thống

Phát hiện bao hàng đi qua băng tải
Gửi tín hiệu về PLC để đếm chính xác số lượng bao
Hoạt động ổn định trong môi trường có bụi và dầu công nghiệp

Thiết bị chuyển đổi dữ liệu công nghiệp BL110 (Gateway)

Thiết bị BL110 là gateway công nghiệp dùng để chuyển đổi và truyền dữ liệu giữa tủ điều khiển PLC và các thiết bị hiển thị hoặc hệ thống giám sát, đáp ứng yêu cầu truyền thông ổn định trong môi trường nhà máy.

Cấu hình & trang bị

Thiết bị gateway BL110
Vỏ tủ bảo vệ chuyên dụng, đảm bảo an toàn cho thiết bị khi lắp đặt trong môi trường công nghiệp
Bộ nguồn cấp đi kèm, cung cấp điện áp ổn định cho gateway hoạt động liên tục

Chức năng

Thu thập dữ liệu đếm số lượng bao từ PLC
Chuyển đổi và truyền dữ liệu đến bảng LED hiển thị hoặc hệ thống giám sát
Đảm bảo truyền thông ổn định, giảm nhiễu và mất dữ liệu
Phù hợp triển khai cho các ứng dụng tự động hoá – giám sát sản xuất.

Phần mềm ATSCADA giám sát, điều khiển, thu thập dữ liệu đếm

Phần mềm ATSCADA được phát triển và lập trình bởi đội ngũ kỹ sư chuyên môn cao đến từ ATSCADA Lab – ATPro Corp. Triển khai dưới dạng Winform App kết hợp Web App, phục vụ công tác giám sát, điều khiển và thu thập dữ liệu đếm bao phân bón trên dây chuyền băng tải nhà máy.

Thu thập, xử lý và lưu trữ dữ liệu

Phần mềm thực hiện thu thập dữ liệu đếm bao phân bón trực tiếp từ hệ thống cảm biến, PLC và các thiết bị cân hiện hữu của nhà máy. Dữ liệu sau khi xử lý được lưu trữ tập trung, đảm bảo độ chính xác, nhất quán và phục vụ truy xuất lâu dài.

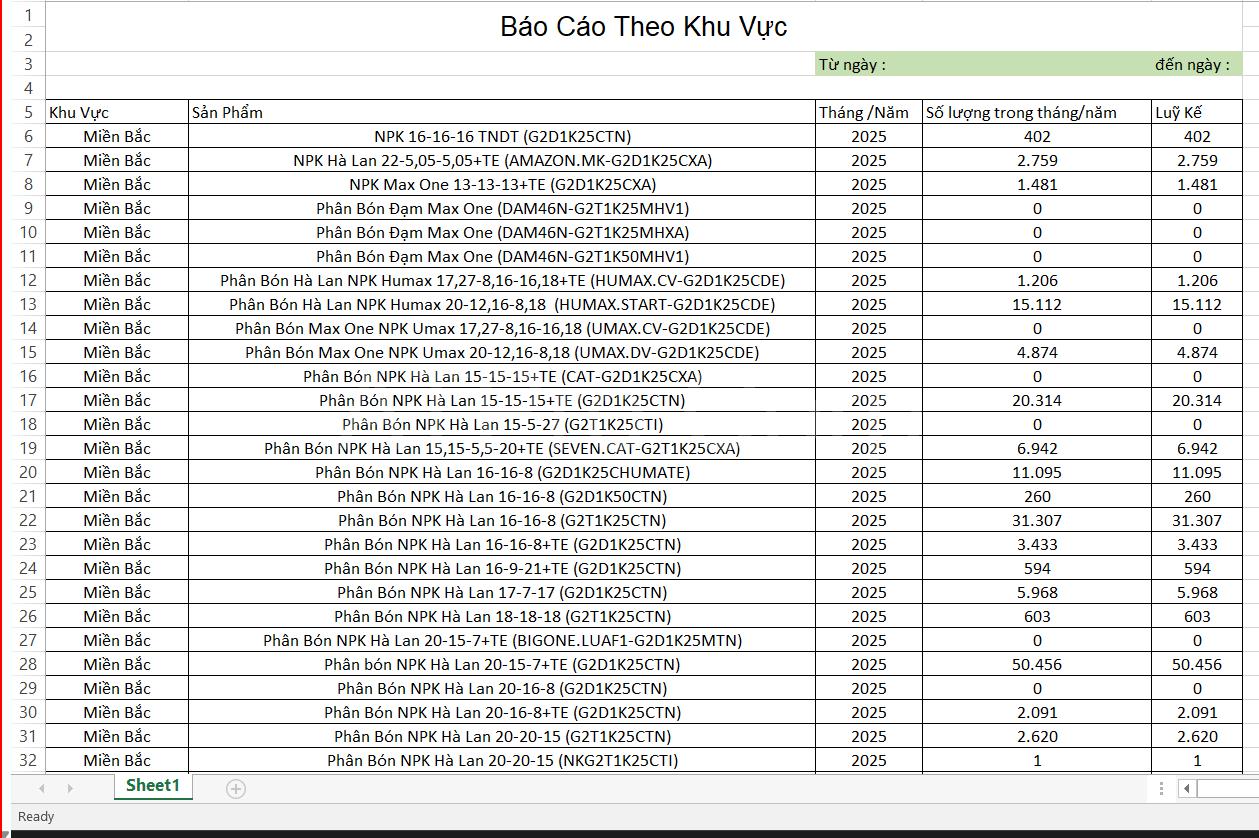

Báo cáo và thống kê

ATSCADA hỗ trợ xuất báo cáo sản lượng bao phân bón theo thời gian thực. Báo cáo được xuất ra file Excel theo đúng biểu mẫu do khách hàng cung cấp, thuận tiện cho công tác tổng hợp và quản lý.

Kết nối dữ liệu cân & điều khiển thiết bị

Nhận dữ liệu khối lượng từ cân xe tải hoặc phần mềm cân hiện có của khách hàng
Tự động quy đổi khối lượng sang số lượng bao phân bón thực tế
Hỗ trợ điều khiển bật/tắt máy cắt bao trực tiếp từ phần mềm

Theo dõi kế hoạch sản xuất

Kế hoạch số lượng bao cần xuất
Số lượng bao thực tế đã đếm
Thời gian hoàn thành so với kế hoạch đề ra
Giúp bộ phận vận hành theo dõi tiến độ và điều chỉnh kịp thời.
…

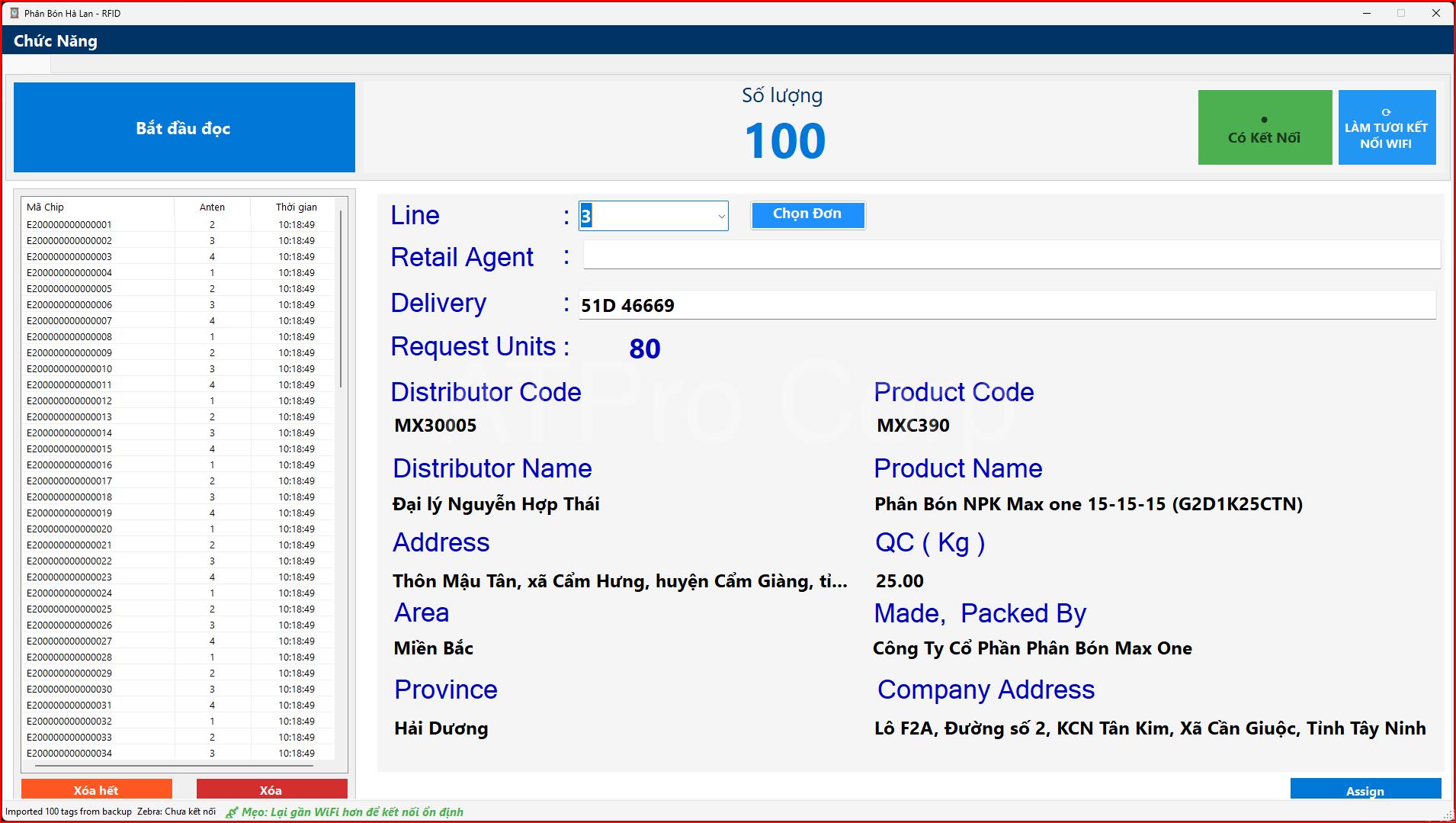

Hiển thị thông tin tại hiện trường

ATSCADA được lập trình hiển thị thông tin theo mẫu yêu cầu của khách hàng:

Thông tin trạng thái & điều khiển

Nút Bắt đầu đọc dữ liệu
Trạng thái kết nối hệ thống (Có kết nối)
Chức năng làm tươi kết nối WiFi
Hiển thị tổng số lượng bao đã đếm theo thời gian thực

Thông tin dữ liệu đọc (RFID / đếm bao)

Mã chip của từng bao hàng
Anten đọc tín hiệu
Thời gian ghi nhận dữ liệu
Danh sách dữ liệu bao được cập nhật liên tục trong quá trình vận hành

Thông tin dây chuyền & đơn hàng

Line sản xuất
Retail Agent (đại lý bán lẻ)
Delivery (mã/biển số xe giao hàng)
Request Units (số lượng bao theo kế hoạch)

Thông tin nhà phân phối

Distributor Code (mã nhà phân phối)
Distributor Name (tên đại lý phân phối)
Address (địa chỉ đại lý)
Area (khu vực)
Province (tỉnh/thành)

Thông tin sản phẩm phân bón

Product Code (mã sản phẩm)
Product Name (tên sản phẩm phân bón)
QC (Kg) – quy cách đóng gói (kg/bao)
Made, Packed By (đơn vị sản xuất – đóng gói)
Company Address (địa chỉ công ty

Chức năng xử lý dữ liệu

Xóa danh sách dữ liệu đã đọc
Gán (Assign) thông tin cho đơn hàng
Thông báo trạng thái hệ thống ở thanh trạng thái

Tự động cảnh báo & dừng hệ thống

Khi số lượng bao thực tế đạt đúng kế hoạch:

Hệ thống tự động kích hoạt chuông cảnh báo
Đồng thời tắt máy cắt bao, đảm bảo an toàn và tránh phát sinh dư bao

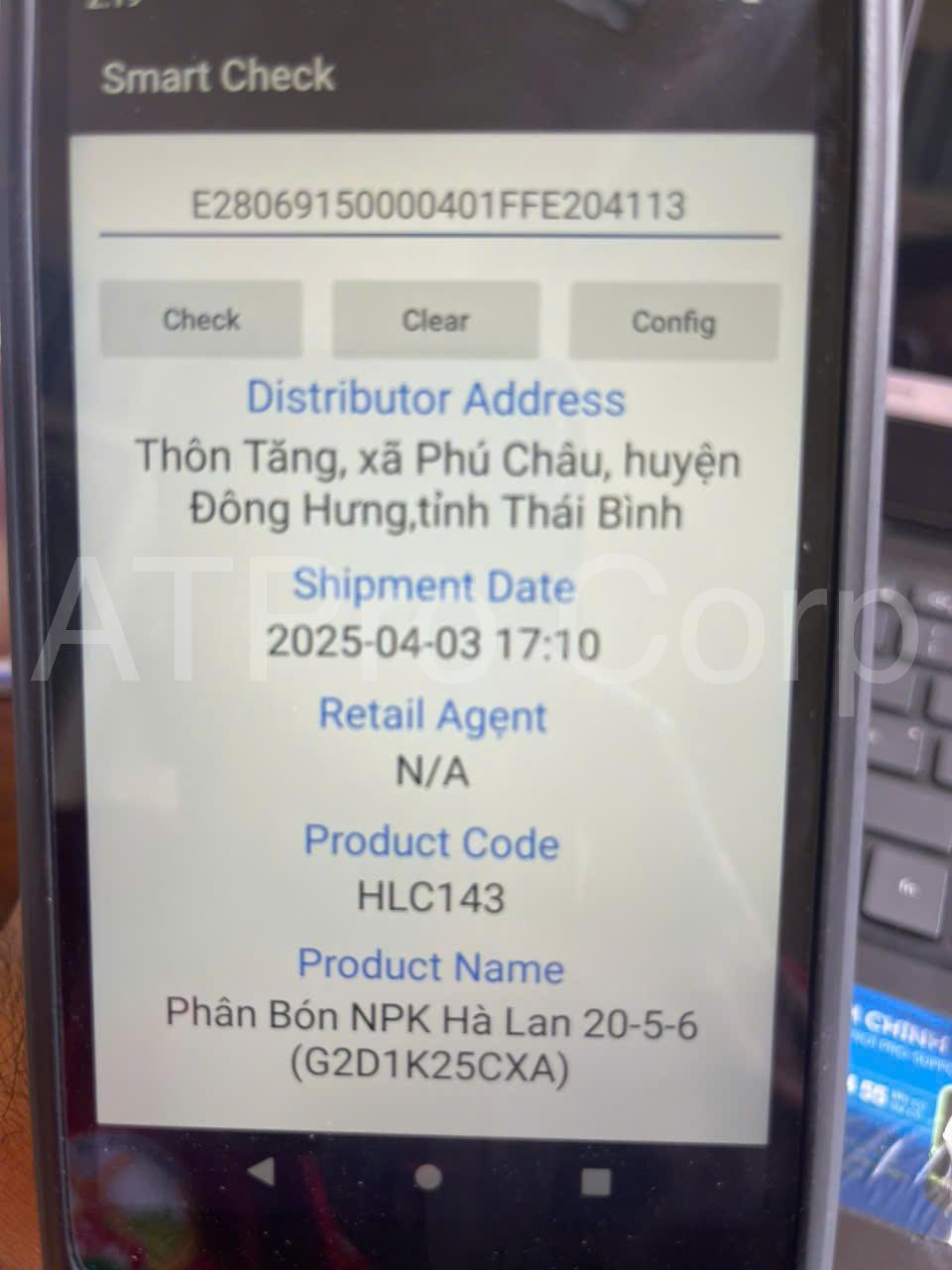

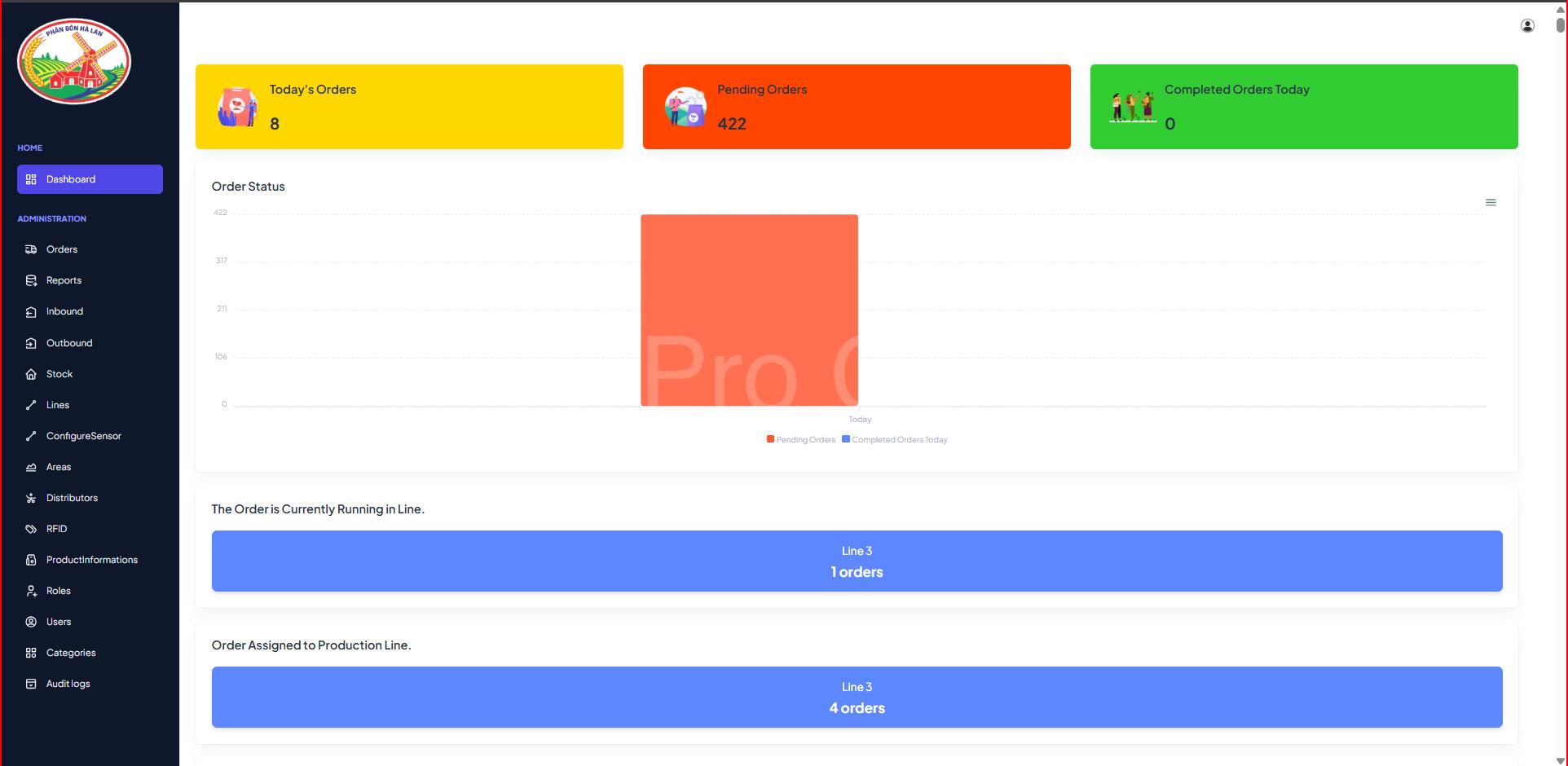

Web App ATSCADA giám sát từ xa

Giám sát dữ liệu đếm bao phân bón từ xa qua Internet
Truy cập trên nhiều thiết bị: smartphone, tablet, laptop
Phù hợp cho cán bộ quản lý theo dõi sản xuất mọi lúc, mọi nơi

Lợi ích khi triển khai hệ thống

Đếm chính xác số lượng bao hàng

Hệ thống tự động phát hiện và ghi nhận từng bao đi qua băng chuyền, đảm bảo độ chính xác cao, hạn chế sai sót so với đếm thủ công.

Giảm phụ thuộc vào nhân công

Tự động hóa hoàn toàn quá trình đếm giúp giảm nhân sự vận hành, tiết kiệm chi phí và hạn chế sai sót do yếu tố con người.

Giám sát sản lượng theo thời gian thực

Số lượng bao được cập nhật liên tục và hiển thị trực quan tại hiện trường cũng như trên phần mềm giám sát trung tâm.

Nâng cao hiệu quả quản lý sản xuất

Dữ liệu đếm được lưu trữ và thống kê theo ca, ngày, tháng, hỗ trợ quản lý xuất – nhập và lập kế hoạch sản xuất chính xác.

Hạn chế thất thoát và nhầm lẫn

Kiểm soát chặt chẽ số lượng bao xuất ra, giảm tình trạng thiếu – dư bao hoặc sai lệch số liệu.

Dễ dàng tích hợp và mở rộng

Hệ thống có khả năng kết nối với PLC, bảng LED, phần mềm SCADA và các hệ thống hiện hữu của nhà máy.

Hoạt động ổn định trong môi trường công nghiệp

Thiết bị công nghiệp chuyên dụng, chịu bụi, rung và hoạt động liên tục trong điều kiện nhà máy.

Hướng tới sản xuất thông minh

Góp phần số hóa dữ liệu, nâng cao mức độ tự động hóa và xây dựng mô hình nhà máy hiện đại.

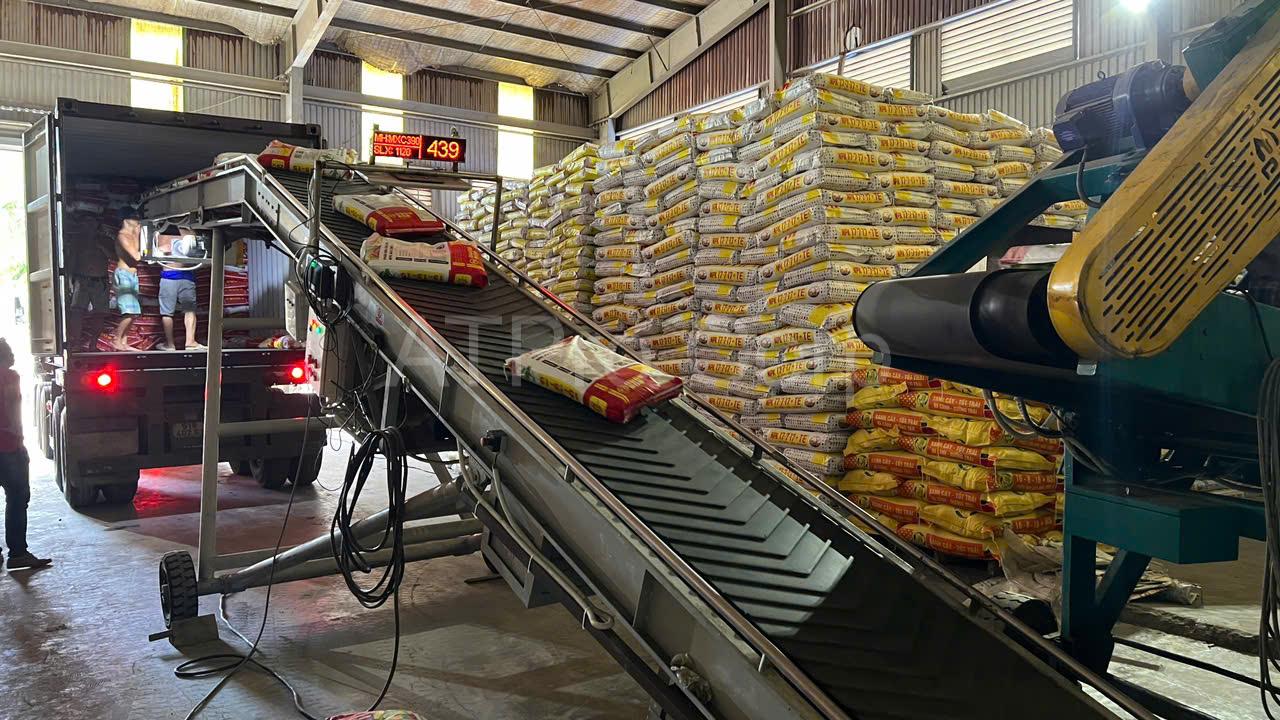

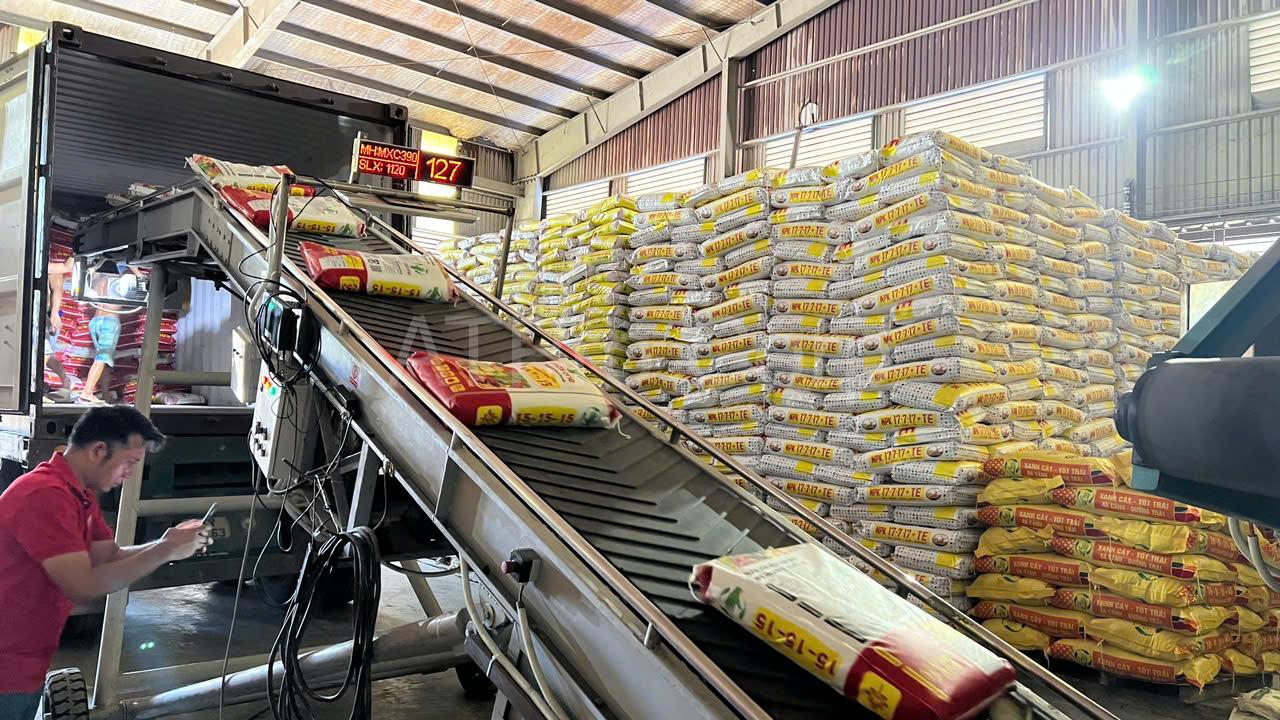

Hình ảnh triển khai thực tế

Tại sao nên chọn lắp đặt hệ thống tại ATPro Corp?

ATPro Corp có hơn 16 năm kinh nghiệm triển khai các giải pháp tự động hóa công nghiệp, đặc biệt là hệ thống đếm sản lượng, giám sát và thu thập dữ liệu cho nhà máy.

Mỗi hệ thống được khảo sát và thiết kế riêng, phù hợp với đặc thù dây chuyền, loại bao hàng và quy trình vận hành của từng doanh nghiệp.
Đội ngũ kỹ thuật trực tiếp tư vấn, triển khai, lập trình và nghiệm thu, đảm bảo hệ thống hoạt động ổn định ngay từ khi đưa vào vận hành.
ATPro Corp cam kết hỗ trợ nhanh chóng, bảo hành rõ ràng, đồng hành cùng khách hàng trong suốt quá trình sử dụng hệ thống.
Từ thiết kế, lập trình, lắp đặt đến chạy thử và bàn giao đều do đội ngũ kỹ sư ATPro Corp thực hiện, đảm bảo chất lượng và tiến độ.
Giải pháp được xây dựng phù hợp ngân sách hiện tại nhưng vẫn sẵn sàng mở rộng trong tương lai, mang lại hiệu quả đầu tư bền vững.

Xem thêm: Hệ thống quản lý giám sát máy dập hoạt động tại nhà máy

Liên hệ ngay với ATPro Corp để được tư vấn chi tiết.
