Nội trở pin là gì? Cách đo nội trở pin bằng đồng hồ vạn năng chính xác
Th12
Pin & ắc quy là nguồn cung cấp năng lượng quan trọng trong hầu hết các thiết bị điện – điện tử, từ đồ gia dụng, thiết bị cầm tay cho đến hệ thống lưu trữ điện công nghiệp. Tuy nhiên, không phải ai cũng biết hiệu suất & tuổi thọ của pin không chỉ phụ thuộc vào dung lượng, mà còn bị chi phối bởi nội trở pin. Khi nội trở tăng cao, pin sẽ nhanh sụt áp, dễ nóng & hoạt động kém ổn định. Vậy chính xác nội trở pin là gì? Cách đo nội trở pin bằng đồng hồ vạn năng như thế nào? Hãy cùng ATPro tìm hiểu chi tiết trong bài viết ngay bên dưới nhé!

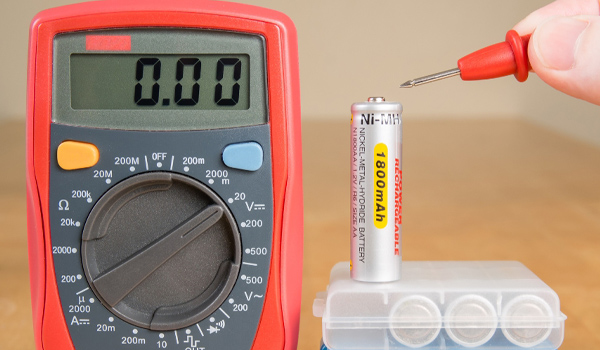

Nội trở pin là gì?

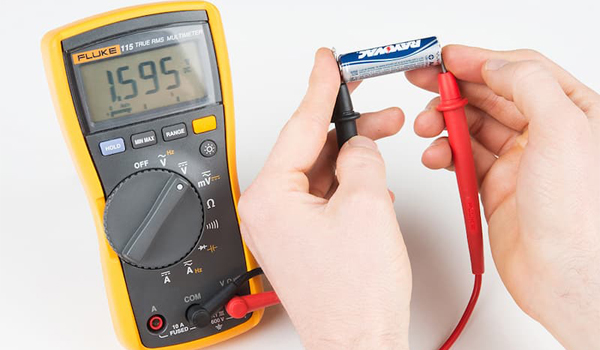

Nội trở pin (Internal Resistance – IR) là điện trở bên trong của viên pin/ắc quy, bao gồm điện trở của các vật liệu cấu thành viên pin như điện cực, chất điện phân & các mối tiếp xúc bên trong.
Hiểu một cách đơn giản, nội trở chính là “lực cản” làm giảm khả năng cung cấp dòng điện của pin khi đang hoạt động. Nội trở càng lớn, pin càng khó cấp dòng mạnh, dẫn đến hiện tượng sụt áp & làm giảm hiệu suất.
Nội trở pin được ký hiệu bằng chữ “r” (viết thường) & có đơn vị đo là Ohm (Ω) hoặc milli-Ohm (mΩ).
Vai trò & Ý nghĩa của nội trở pin (IR)
Nội trở pin không chỉ là 1 thông số kỹ thuật đơn thuần, mà còn phản ánh trực tiếp chất lượng, hiệu suất & mức độ an toàn của pin trong quá trình sử dụng. Hiểu rõ vai trò & ý nghĩa của nội trở pin giúp người dùng chủ động hơn trong việc lựa chọn, kiểm tra & bảo trì pin.
Đánh giá tình trạng, tuổi thọ của pin
Nội trở pin là chỉ số quan trọng để nhận biết pin còn tốt hay đã bị chai:
– Pin mới: nội trở thấp, khả năng cấp dòng ổn định
– Pin đã sử dụng lâu năm: nội trở tăng dần theo thời gian
– Pin chai, pin hỏng: nội trở cao, sụt áp nhanh khi có tải
=> Nội trở càng cao, pin càng xuống cấp & tuổi thọ sử dụng càng ngắn.

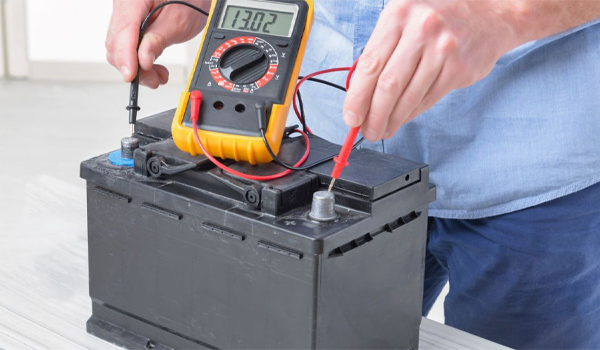

Ảnh hưởng trực tiếp đến hiệu suất hoạt động của thiết bị
Khi thiết bị hoạt động, dòng điện chạy qua pin sẽ gây sụt áp nội bộ theo công thức: U (điện áp đầu ra) = E (suất điện động) – I (dòng điện tải) x r (nội trở pin)
=> Nội trở càng lớn, điện áp đầu ra càng thấp, khiến thiết bị hoạt động yếu, dễ tắt nguồn đột ngột & không đáp ứng được tải công suất cao.
Ảnh hưởng đến độ an toàn khi sử dụng pin
Nội trở cao làm pin toả nhiệt nhiều trong quá trình xả, khiến pin nhanh chóng, dễ phồng rộng & có nguy cơ rò rỉ, cháy nổ. Kiểm tra nội trở giúp phát hiện sớm pin nguy hiểm, tránh sự cố mất an toàn.
Cách đo nội trở pin bằng đồng hồ vạn năng chính xác nhất
Đồng hồ vạn năng không đo trực tiếp nội trở pin, do vậy để có kết quả chính xác nhất, cần đo gián tiếp thông qua độ sụt áp khi pin có tải. Phương pháp này hiện được nhiều người áp dụng nhờ tính đơn giản, dễ thực hiện & độ tin cậy cao nếu thực hiện đúng theo quy trình.
Khi cấp điện cho tải, điện áp 2 cực pin sẽ giảm so với lúc không có tải. Độ sụt áp này tỷ lệ thuận với nội trở pin theo công thức: r = (U₀ – U₁) / I. Trong đó:
– r là nội trở pin (Ω)
– U₀ là điện áp khi pin không có tải (V)
– U₁ là điện áp khi pin có tải (V)
– I là dòng điện chạy qua tải (A)
Bước 1: Đo điện áp pin khi không có tải (U₀)
Chỉnh đồng hồ về thang đo DC Voltage. Sau đó, nối que đỏ với cực dương (+), que đen với cực âm (-) của pin. Tiến hành đo & ghi lại điện áp ổn định.
Ví dụ:
– Pin AA: U₀ = 1.55V
– Pin Li-ion 18650: U₀ ≈ 4.15V
Bước 2: Đo điện áp pin khi đang có tải (U₁)
Kết nối pin với điện trở tải hoặc bóng đèn, giữ tải hoạt động ổn định. Sau đó, đo lại điện áp 2 cực pin trong lúc đang cấp tải & ghi lại giá trị điện áp => điện áp càng sụt nhiều, nội trở pin càng lớn.
Ví dụ:
– U₁ = 1.45V
Bước 3: Đo dòng điện qua tải (I)
Chuyển đồng hồ sang thang đo DC Current. Tiếp đến, mắc đồng hồ nối tiếp với tải. Sau đó, đọc & ghi lại giá trị dòng điện đo được.
Ví dụ:
– I = 0.5A

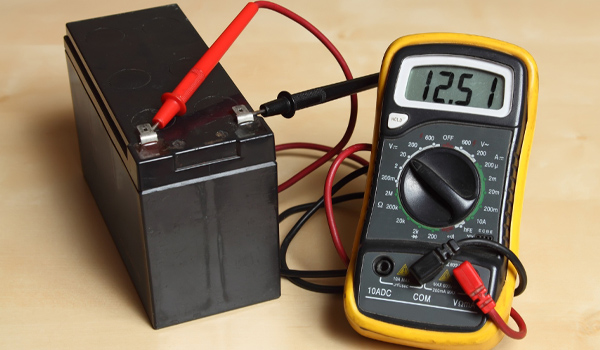

*Lưu ý: Không đo dòng vượt quá giới hạn cho phép của đồng hồ, tránh làm cháy cầu chì.
Bước 4: Tính nội trở pin
Để tính nội trở pin, bạn áp dụng theo công thức: r = (U₀ – U₁) / I
Ví dụ:
– U₀ = 1.55V
– U₁ = 1.45V
– I = 0.5A
=> r = (1.55 – 1.45) / 0.5 = 0.2Ω => nội trở pin = 0.2Ω => pin còn tốt.
>>> Xem thêm: Hướng dẫn cách đo dòng điện 220V bằng đồng hồ vạn năng đảm bảo an toàn
Hiểu rõ nội trở pin là gì & cách đo nội trở pin bằng đồng hồ vạn năng giúp bạn đánh giá chính xác tình trạng pin, tránh sử dụng pin chai, pin chất lượng kém, đảm bảo an toàn cho thiết bị & người dùng, đồng thời tối ưu hiệu suất sử dụng pin.
