Phân biệt RS232, RS485 và RS422 đúng chuẩn giao tiếp
Th1
Trong các hệ thống tự động hóa, điều khiển công nghiệp và truyền thông thiết bị, chuẩn giao tiếp đóng vai trò then chốt trong việc đảm bảo dữ liệu được truyền đi ổn định, chính xác và an toàn. Trong số đó, RS232, RS485 và RS422 là ba chuẩn truyền thông nối tiếp được sử dụng phổ biến nhất. Bài viết sau ATPro Corp sẽ giúp bạn phân biệt RS232 RS485 và RS422 đúng chuẩn giao tiếp kỹ thuật.
Chuẩn RS232
RS232 là một trong những chuẩn giao tiếp nối tiếp quen thuộc và dễ sử dụng nhất. Chuẩn này được thiết kế để truyền dữ liệu giữa hai thiết bị duy nhất, thường là giữa thiết bị điều khiển (DTE – như máy tính) và thiết bị ngoại vi (DCE – như modem). Nói cách khác, RS232 chỉ phục vụ cho giao tiếp 1–1, không dùng cho hệ thống nhiều thiết bị.

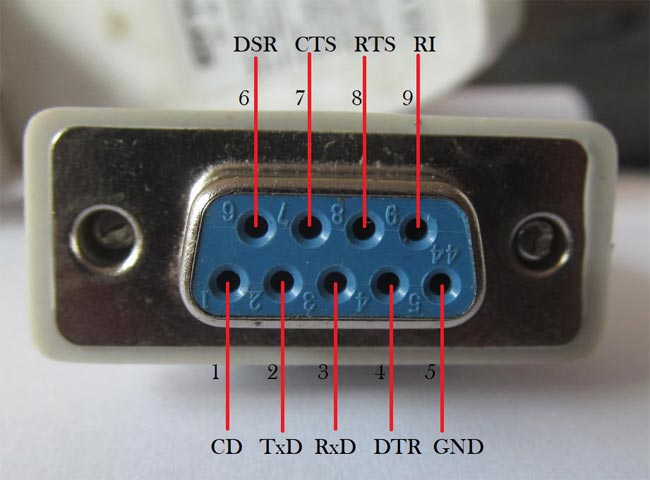

Trước đây, hầu hết máy tính đều được trang bị 1–2 cổng RS232, thường gọi là cổng COM. Cổng này có hai dạng đầu nối là 9 chân (DB9) và 25 chân (DB25), trong đó DB9 được sử dụng phổ biến nhất nhờ kích thước gọn và đủ chức năng cho đa số ứng dụng.
Ứng dụng của RS232
Cổng RS232 được dùng để kết nối với nhiều thiết bị quen thuộc như:
- Modem
- Chuột máy tính đời cũ
- Thiết bị đo lường
- Máy in, máy in hóa đơn
- PLC, máy CNC
- Bộ điều khiển servo
- Bảng điều khiển, hệ thống bán hàng POS
Nhờ cấu hình đơn giản, RS232 vẫn xuất hiện trong nhiều hệ thống điều khiển và thiết bị công nghiệp truyền thống.
Cấu tạo cáp RS232
Cáp RS232 có cấu trúc khá đơn giản, gồm:
- Dây dẫn: có hai loại phổ biến là 9 lõi và 25 lõi, mỗi lõi có màu riêng, các sợi không xoắn với nhau
- Lớp chống nhiễu: sử dụng lá nhôm bọc bên ngoài các lõi dây để giảm ảnh hưởng nhiễu điện từ
- Lớp vỏ ngoài: làm bằng nhựa PVC, giúp bảo vệ cáp và tăng độ bền khi sử dụng
Nhìn chung, RS232 phù hợp với các hệ thống đơn giản, khoảng cách ngắn và ít nhiễu, nơi mà tính ổn định và dễ triển khai được ưu tiên hơn khả năng mở rộng.
Chuẩn RS485
Cáp RS485 là chuẩn truyền thông được ưa chuộng trong các hệ thống cần truyền tín hiệu ổn định trên khoảng cách dài. Chuẩn RS485 được phát triển nhằm cải thiện những hạn chế của RS232. Đặc biệt là khả năng chống nhiễu tốt hơn, truyền xa hơn và cho phép kết nối nhiều thiết bị trên cùng một đường truyền.
Nhờ những ưu điểm đó, cáp RS485 được sử dụng rộng rãi trong nhiều lĩnh vực như dân dụng, y tế và đặc biệt là các hệ thống công nghiệp. Chuẩn này cho phép nhiều thiết bị phát và nhiều thiết bị nhận giao tiếp với nhau. Rất phù hợp cho các hệ thống điều khiển, giám sát và tự động hóa.

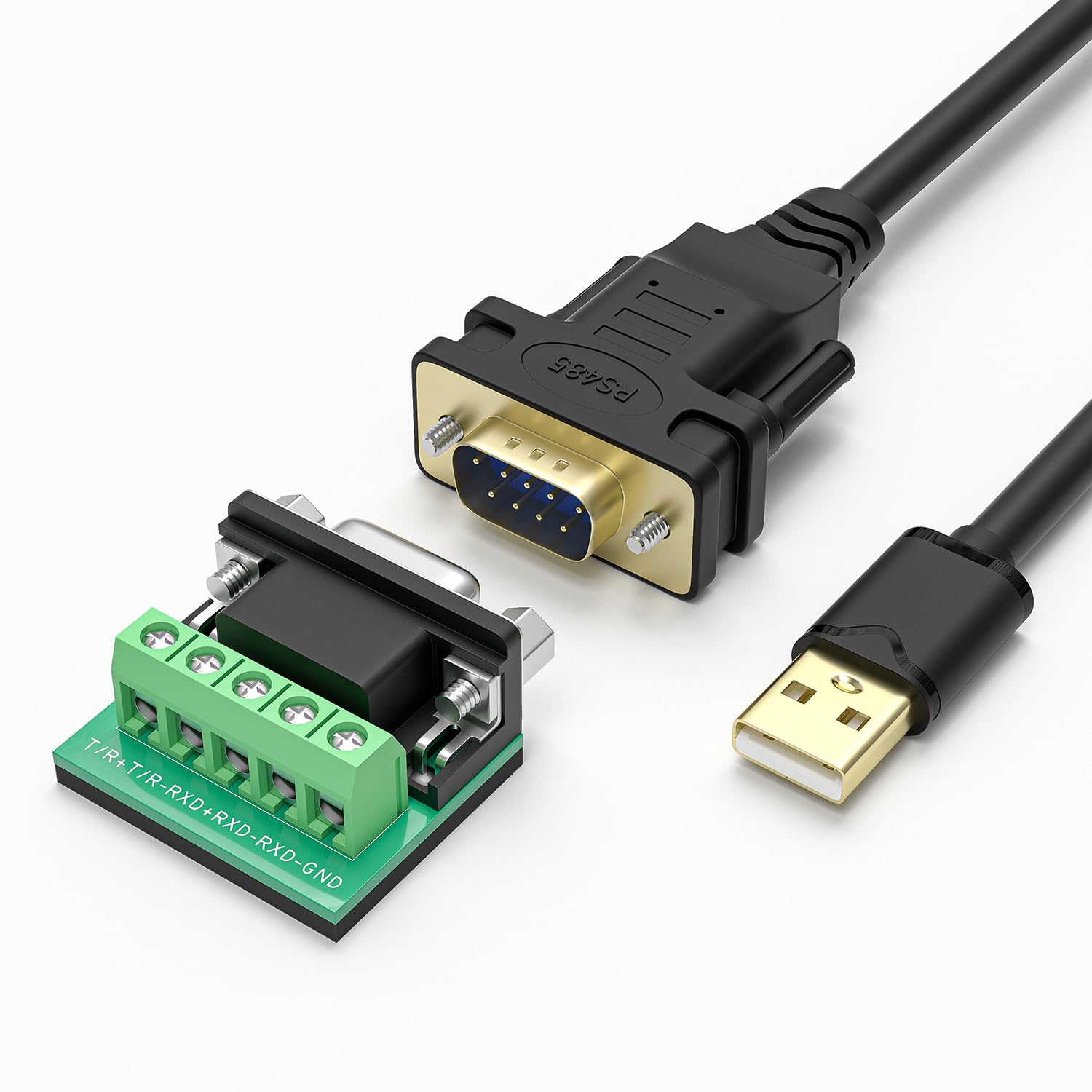

Cấu tạo cáp RS485
Lõi dây xoắn cặp: Các sợi dẫn được xoắn lại thành từng cặp giúp cân bằng điện áp, giảm nhiễu điện từ và đảm bảo tín hiệu truyền đi chính xác, ổn định.
Lớp chống nhiễu: Thường sử dụng lá nhôm bọc quanh các cặp dây xoắn, có tác dụng hạn chế ảnh hưởng của nhiễu từ môi trường bên ngoài.
Vỏ ngoài PVC: Lớp vỏ bảo vệ toàn bộ cáp, giúp tăng độ bền cơ học, chống ẩm và bảo vệ cáp trong quá trình lắp đặt và sử dụng.

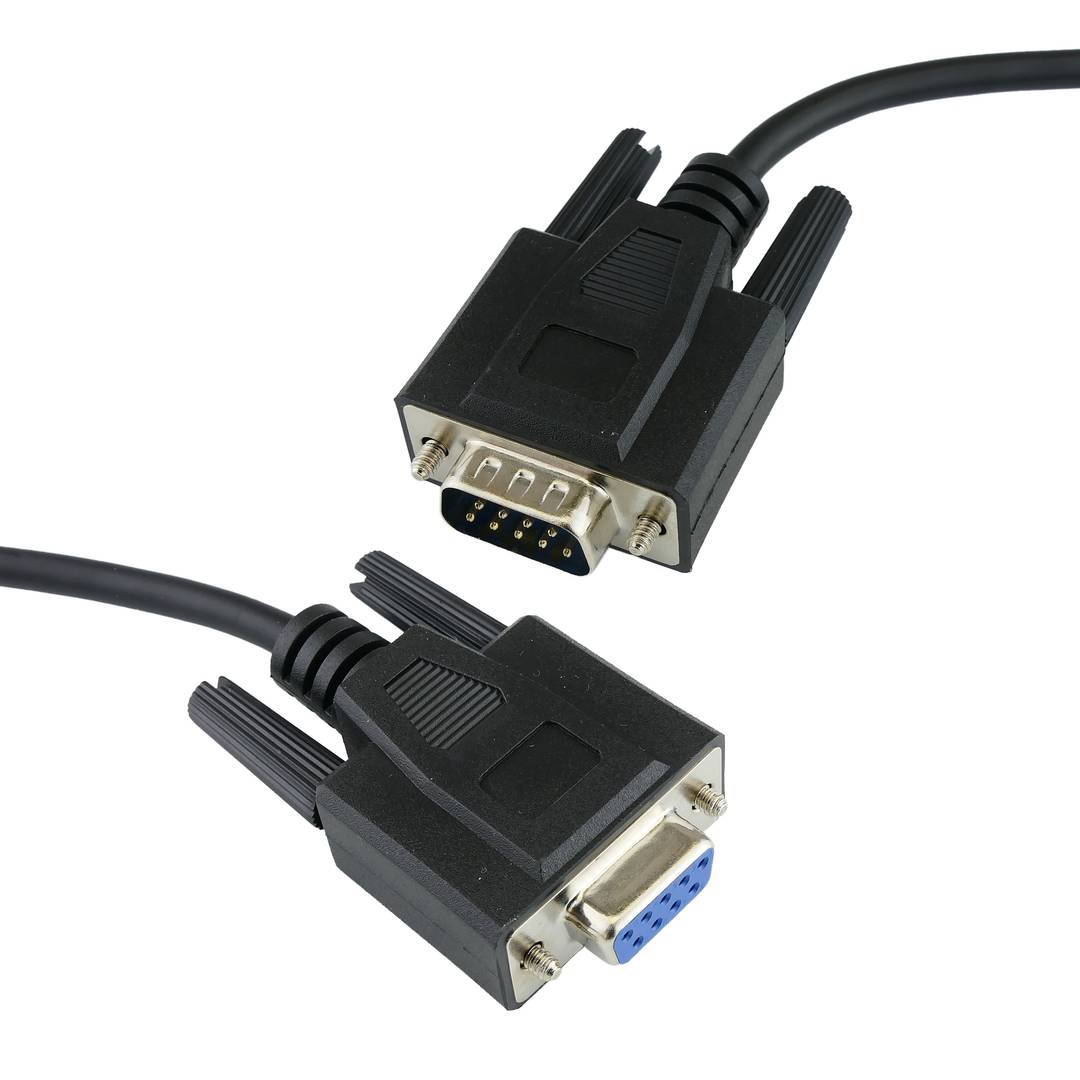

Chuẩn RS422
RS422 là chuẩn truyền thông nối tiếp được thiết kế để truyền dữ liệu ổn định trên khoảng cách xa với tốc độ cao. Chuẩn này khắc phục các hạn chế của RS232, về khả năng chống nhiễu và suy hao tín hiệu khi truyền xa.
RS422 sử dụng phương pháp truyền tín hiệu vi sai (differential), nhờ đó tín hiệu ít bị ảnh hưởng bởi nhiễu điện từ từ môi trường xung quanh. Chuẩn này thường được áp dụng trong các hệ thống điều khiển, đo lường, tự động hóa công nghiệp và các thiết bị cần truyền dữ liệu chính xác.
Đặc điểm chính của chuẩn RS422
Cho phép truyền dữ liệu trên khoảng cách dài (lên đến khoảng 1.200m trong điều kiện tiêu chuẩn).
Tốc độ truyền cao hơn so với RS232, phù hợp cho các ứng dụng yêu cầu phản hồi nhanh.
Sử dụng đường truyền vi sai giúp tăng độ ổn định và giảm nhiễu hiệu quả.
Hỗ trợ mô hình giao tiếp 1 thiết bị phát và nhiều thiết bị nhận (point-to-multipoint).
Ứng dụng của RS422
RS422 được sử dụng phổ biến trong các hệ thống công nghiệp, thiết bị y tế, hệ thống đo lường, thiết bị viễn thông và các ứng dụng điều khiển từ xa, nơi yêu cầu truyền tín hiệu chính xác, ổn định trong môi trường có nhiều nhiễu.
Bảng phân biệt RS232, RS485 và RS422 đúng chuẩn giao tiếp
| Tiêu chí | RS232 | RS422 | RS485 |
| Kiểu truyền tín hiệu | Không cân bằng (single-ended) | Vi sai (cân bằng) | Vi sai (cân bằng) |
| Số dây tín hiệu | 1 dây TX, 1 dây RX | 2 cặp vi sai (TX+, TX– / RX+, RX–) | 1 cặp vi sai (A, B) |
| Mô hình giao tiếp | 1 phát – 1 nhận | 1 phát – nhiều nhận | Nhiều phát – nhiều nhận |
| Khoảng cách truyền | ≤ 15 m | ≤ 1.200 m | ≤ 1.200 m |
| Tốc độ truyền | Thấp – trung bình | Cao | Cao |
| Khả năng chống nhiễu | Kém | Tốt | Rất tốt |
| Số thiết bị kết nối | 2 thiết bị | Tối đa ~10 thiết bị nhận | Tối đa ~32 thiết bị (có thể hơn với IC mở rộng) |
| Kiểu kết nối | Điểm – điểm | Điểm – đa điểm | Bus (đa điểm) |
| Mức điện áp | ±3 đến ±15 V | ±2 đến ±6 V | ±1.5 đến ±5 V |
| Độ ổn định tín hiệu | Thấp khi truyền xa | Ổn định | Rất ổn định |
| Ứng dụng phổ biến | Máy tính, modem, thiết bị cũ | Hệ đo lường, điều khiển | PLC, SCADA, Modbus RTU, cảm biến |
| Môi trường sử dụng | Ít nhiễu | Nhiễu vừa | Nhiễu cao, công nghiệp |
Lựa chọn đúng chuẩn giao tiếp

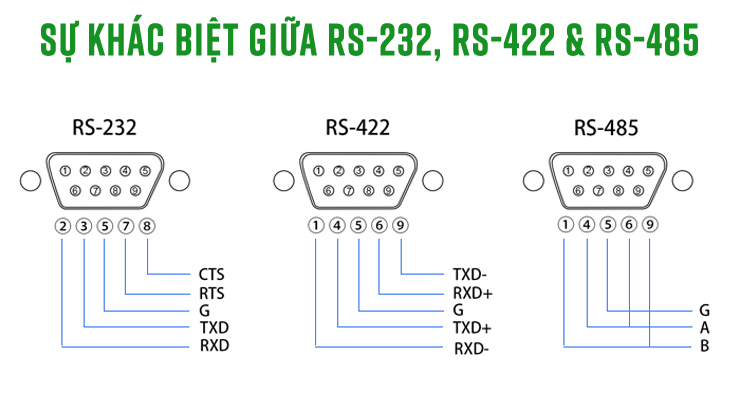

Xét về hình thức bên ngoài, cả ba loại cáp RS232, RS422 và RS485 đều thường sử dụng đầu nối DB9 (9 chân, dạng chữ D). Vì vậy rất dễ gây nhầm lẫn khi quan sát bằng mắt thường.
Trong đó, RS232 chủ yếu được dùng để kết nối máy tính (PC) với một thiết bị ngoại vi duy nhất như modem, máy in hoặc thiết bị đo. Chuẩn này phù hợp cho các kết nối đơn giản, khoảng cách ngắn.
RS422 và RS485 có nhiều điểm tương đồng, đặc biệt là khả năng truyền tín hiệu ổn định trên khoảng cách xa và chống nhiễu tốt. Tuy nhiên, điểm khác biệt quan trọng nằm ở mô hình giao tiếp:
- RS485 được thiết kế cho hệ thống có nhiều thiết bị điều khiển và nhiều thiết bị nhận, cho phép các thiết bị giao tiếp với nhau trên cùng một đường truyền.
- RS422 chỉ hỗ trợ một thiết bị truyền dữ liệu, nhưng có thể kết nối với nhiều thiết bị nhận cùng lúc.
Để tránh nhầm lẫn trong quá trình lựa chọn và lắp đặt, các nhà sản xuất thường đánh mã cáp và cung cấp đầy đủ thông tin kỹ thuật đi kèm. Đồng thời, trên các thiết bị điện tử, các cổng kết nối cũng được ghi chú rõ loại giao tiếp tương ứng (input/output). Giúp người dùng dễ dàng xác định đúng loại cáp cần sử dụng cho từng cổng kết nối.
Xem thêm: ESP8266 và ESP32 – Lựa chọn nào phù hợp hơn cho dự án WiFi
Hy vọng những chia sẻ này của ATPro Corp sẽ giúp bạn hiểu rõ hơn về sự khác nhau giữa các chuẩn giao tiếp RS232, RS422 và RS485, từ đó lựa chọn giải pháp kết nối phù hợp cho hệ thống của mình.
