RS485 là gì ? Ứng dụng truyền thông RS485
Th12
Trong các hệ thống tự động hóa và công nghiệp hiện đại, việc truyền dữ liệu ổn định trên khoảng cách xa và trong môi trường nhiễu điện cao là yêu cầu bắt buộc. Chính vì vậy, chuẩn truyền thông RS485 ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực. Vậy RS485 là gì? Ứng dụng truyền thông RS485 được sử dụng như thế nào trong thực tế? Hãy cùng ATPro Corp tìm hiểu trong nội dung dưới đây.

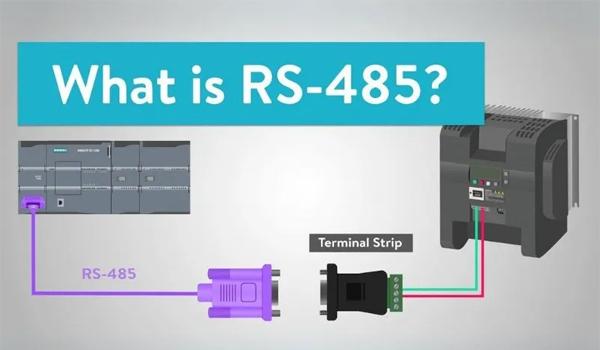

Khái niệm về truyền thông RS485 là gì ?
RS485, hay còn gọi là chuẩn giao tiếp RS485, là một phương thức truyền thông nối tiếp được sử dụng để kết nối máy tính với các thiết bị điện tử và công nghiệp khác. RS485 là một giao diện truyền dữ liệu giữa hai thiết bị. Cho phép xây dựng mạng truyền thông đơn giản, nơi nhiều thiết bị giao tiếp chung trên cùng một đường truyền.
Điểm nổi bật của chuẩn RS485 là khả năng truyền dữ liệu ổn định trên khoảng cách xa và trong môi trường có nhiều nhiễu điện. Chuẩn kết nối tối đa 32 thiết bị trên cùng một cặp dây xoắn và hệ thống dây nối đất chung, khoảng cách truyền lên đến 1200m. Nhờ những ưu điểm đó, RS485 được ứng dụng rộng rãi trong các hệ thống tự động hóa, giám sát và điều khiển công nghiệp.
Xem nhanh top sản phẩm tốt được nhiều người tin dùng tại ATPro
Cấu tạo của truyền thông RS485
- Cáp RS485 có cấu tạo đơn giản, chủ yếu gồm các cặp dây xoắn (twisted pair).
- Mỗi cặp dây gồm 2 dây tín hiệu (A và B) dùng để truyền dữ liệu vi sai.
- Thiết kế dây xoắn giúp giảm nhiễu điện từ trong quá trình truyền tín hiệu.
- Khi nhiễu xuất hiện trên một dây, nhiễu sẽ tác động đồng thời lên cả hai dây trong cùng cặp.
- Nhờ nguyên lý truyền vi sai, điện áp chênh lệch giữa hai dây vẫn được giữ ổn định.
- Bộ thu RS485 có khả năng loại bỏ nhiễu chung, chỉ nhận phần tín hiệu chênh lệch.
- Nhờ đó, RS485 vẫn truyền dữ liệu chính xác và ổn định, ngay cả trong môi trường nhiễu cao.
Nguyên lý hoạt động của truyền thông RS485?
Cấu hình Write Only (chỉ ghi)
- Máy tính hoặc bộ điều khiển chỉ gửi dữ liệu, không nhận phản hồi.
- Dữ liệu được truyền từ một thiết bị trung tâm đến nhiều thiết bị đầu cuối qua RS485.
- Không cần xử lý dữ liệu trả về → đơn giản hóa hệ thống.
- Thường áp dụng cho các ứng dụng điều khiển một chiều như điều khiển camera CCTV.
- Chỉ cần chuyển đổi tín hiệu truyền (TX) từ RS232 sang RS485.
Cấu hình RS485 2 dây
- Một cặp dây duy nhất dùng chung cho cả truyền (TX) và nhận (RX).
- Tại một thời điểm, dữ liệu chỉ truyền theo một chiều (bán song công).
- Giúp giảm chi phí dây dẫn và lắp đặt.
- Các thiết bị được kết nối chung trên một cặp dây xoắn.
- Cần lưu ý độ trễ khi chuyển giữa trạng thái gửi và nhận.
Cấu hình RS485 4 dây
- Sử dụng hai cặp dây riêng biệt: 2 dây truyền và 2 dây nhận.
- Cho phép truyền và nhận dữ liệu đồng thời (song công).
- Thường áp dụng cho mô hình master – slave (chính – phụ).
- Các nút phụ không giao tiếp trực tiếp với nhau, chỉ trao đổi với nút chính.
- Phù hợp cho hệ thống cần tốc độ và tính ổn định cao.
Ứng dụng truyền thông RS485 trong công nghiệp
Hệ thống tự động hóa nhà máy
RS485 được dùng để kết nối PLC, HMI, biến tần, servo drive và các module I/O.
Chuẩn truyền thông này cho phép nhiều thiết bị cùng giao tiếp trên một đường dây, đảm bảo tín hiệu ổn định, ít nhiễu. Phù hợp môi trường nhà xưởng có nhiều động cơ và thiết bị công suất lớn.
Hệ thống SCADA và giám sát từ xa
Trong các hệ thống SCADA, RS485 đóng vai trò truyền dữ liệu từ cảm biến và thiết bị hiện trường về trung tâm điều khiển.
Nhờ khả năng truyền xa (lên đến 1200 m) và độ tin cậy cao, RS485 rất phù hợp cho nhà máy, trạm điện, trạm bơm và khu công nghiệp quy mô lớn.
Thiết bị đo lường và cảm biến công nghiệp
RS485 được tích hợp trong cảm biến nhiệt độ, độ ẩm, áp suất, lưu lượng, mực nước.
Chuẩn này giúp dữ liệu đo ổn định, chính xác, không bị sai lệch do nhiễu điện, đặc biệt quan trọng trong các hệ thống đo lường liên tục.
Hệ thống quản lý và giám sát năng lượng
RS485 được sử dụng để kết nối công tơ điện, đồng hồ nước, đồng hồ đo năng lượng đa năng.
Việc thu thập dữ liệu tiêu thụ theo thời gian thực giúp doanh nghiệp phân tích, tối ưu chi phí và kiểm soát năng lượng hiệu quả.
Hệ thống điều khiển tòa nhà (BMS)
Trong BMS, RS485 kết nối các thiết bị như điều hòa không khí, chiếu sáng, quạt thông gió, hệ thống báo cháy.
Chuẩn truyền thông này giúp đồng bộ điều khiển, giảm chi phí đi dây và dễ mở rộng khi cần nâng cấp hệ thống.
Ngành nước, môi trường và hạ tầng kỹ thuật
RS485 được ứng dụng trong trạm bơm, nhà máy xử lý nước, hệ thống quan trắc môi trường.
Nhờ khả năng làm việc ổn định trong điều kiện khắc nghiệt, RS485 giúp giám sát mực nước, lưu lượng, chất lượng nước liên tục và chính xác.
Thiết bị nhúng và hệ thống công nghiệp chuyên dụng
RS485 được dùng trong máy CNC, thiết bị y tế công nghiệp, hệ thống quân sự – an ninh.
Chuẩn này đáp ứng tốt yêu cầu độ ổn định cao, bảo mật và vận hành lâu dài.
Xem thêm: CPU server là gì? Sự khác biệt của CPU server với CPU truyền thống
Nhờ khả năng chống nhiễu tốt, truyền xa, kết nối nhiều thiết bị và chi phí thấp. RS485 vẫn là một trong những chuẩn truyền thông quan trọng và phổ biến nhất trong công nghiệp hiện nay, đặc biệt trong các hệ thống yêu cầu tính ổn định và độ tin cậy cao.
