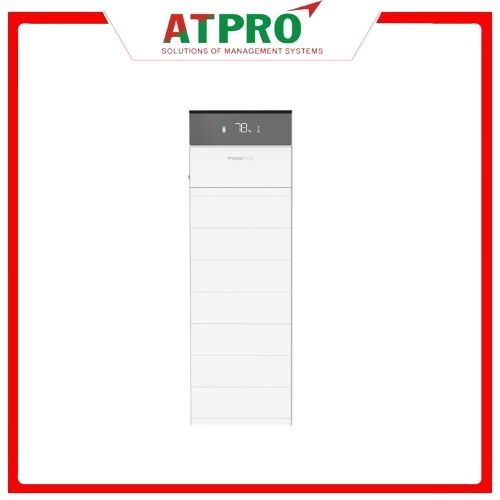

PIN LƯU TRỮ NĂNG LƯỢNG PYLONTECH FORCE H3X
Pylontech Force H3X là giải pháp lưu trữ năng lượng hybrid tích hợp inverter và hệ thống pin điện áp cao, hướng đến nhu cầu sử dụng điện linh hoạt cho nhà ở và các ứng dụng quy mô nhỏ. Hệ thống cho phép kết hợp điện mặt trời, điện lưới và nguồn điện dự phòng, đồng thời thiết kế theo dạng module giúp dễ dàng mở rộng dung lượng khi nhu cầu sử dụng điện tăng lên.
Force H3X thuộc nhóm giải pháp Residential ESS của Pylontech. Dòng sản phẩm được định hướng như một giải pháp năng lượng tích hợp, hỗ trợ người dùng tối ưu việc khai thác và lưu trữ nguồn điện. Trong bài viết hôm nay, hãy cùng ATPro tìm hiểu thông tin chi tiết về sản phẩm.
Tìm hiểu Pylontech Force H3X
Force H3X là hệ thống lưu trữ năng lượng hybrid (Hybrid Energy Storage System), kết hợp giữa inverter hybrid và pin lưu trữ. Thay vì sử dụng nhiều thiết bị rời rạc, hệ thống được xây dựng theo hướng đồng bộ để quản lý quá trình phát điện từ hệ thống điện mặt trời, lưu trữ năng lượng vào pin và cung cấp điện cho tải.
Giải pháp này phù hợp với các nhu cầu như:
- Hệ thống điện mặt trời kết hợp pin lưu trữ cho gia đình.
- Tăng khả năng tự sử dụng điện mặt trời.
- Lưu trữ điện để sử dụng vào buổi tối hoặc khi nguồn năng lượng mặt trời không đủ.
- Cấp điện dự phòng khi xảy ra sự cố mất điện.
- Ứng dụng cho nhà ở, biệt thự và một số mô hình kinh doanh quy mô nhỏ.
Điểm đáng chú ý của Force H3X là khả năng mở rộng dung lượng pin theo dạng module. Tùy cấu hình, hệ thống có thể đáp ứng nhu cầu lưu trữ từ quy mô cơ bản đến lớn hơn mà không cần thay đổi toàn bộ hệ thống. Tài liệu kỹ thuật của dòng Force H3X cho thấy mỗi module pin FH10050 có dung lượng danh định 5,12 kWh.
Thông số kỹ thuật của Pylontech Force H3X
Thông số Force H3X – Single Phase
Main System Data
| Thông số | Giá trị |
| Battery Module | FH10050 |
| Number of Battery Modules | 1 / 2 / 3 / 4 |
| Nominal Power (kW) | 3.6 / 5 / 6 / 8 |
| System Rated Capacity (kWh) | 5.12 / 10.24 / 15.36 / 20.48 |
DC Parameter (PV Side)
| Thông số | Giá trị |
| Maximum PV Power (kW) | 5.7 / 8 / 9.6 / 12.8 |
| Maximum DC Input Voltage (Vdc) | 600 |
Thông số Force H3X – Three Phase
Three Phase Model: FH3X-8K-HY-3P / FH3X-10K-HY-3P / FH3X-12K-HY-3P / FH3X-15K-HY-3P (10/15/20/25/30/35)
Main System Data
| Thông số | Giá trị |
| Battery Model | FH10050 |
| Number of Battery Modules | 2 / 3 / 4 / 5 / 6 / 7 |
| System Nominal Capacity (kWh) | 10.24 / 15.36 / 20.48 / 25.6 / 30.72 / 35.84 |
| System Nominal Power (kW) | 8 / 10 / 12 / 15 |
Ưu điểm nổi bật của Pylontech Force H3X
Thiết kế giải pháp tích hợp
Pylontech Force H3X kết hợp inverter hybrid và hệ thống pin lưu trữ trong cùng một giải pháp. Điều này giúp quá trình thiết kế hệ thống điện mặt trời có lưu trữ trở nên đồng bộ hơn.
Người dùng xây dựng một hệ thống bao gồm:
Pin mặt trời → Inverter Force H3X → Pin lưu trữ → Tải sử dụng/Điện lưới
Nhờ đó, năng lượng mặt trời có thể được ưu tiên sử dụng trực tiếp, phần điện dư được lưu trữ để khai thác vào thời điểm phù hợp.
Dung lượng lưu trữ có thể mở rộng
Nhu cầu sử dụng điện của gia đình và doanh nghiệp thường thay đổi theo thời gian. Thiết kế pin dạng module của Force H3X giúp việc lựa chọn dung lượng linh hoạt hơn.
Người dùng có thể bắt đầu với cấu hình dung lượng phù hợp, sau đó cân nhắc mở rộng hệ thống khi nhu cầu điện tăng lên. Với module 5,12 kWh, việc cấu hình dung lượng lưu trữ trở nên thuận tiện hơn so với việc sử dụng một bộ pin có dung lượng cố định.
Hỗ trợ nhiều mức công suất

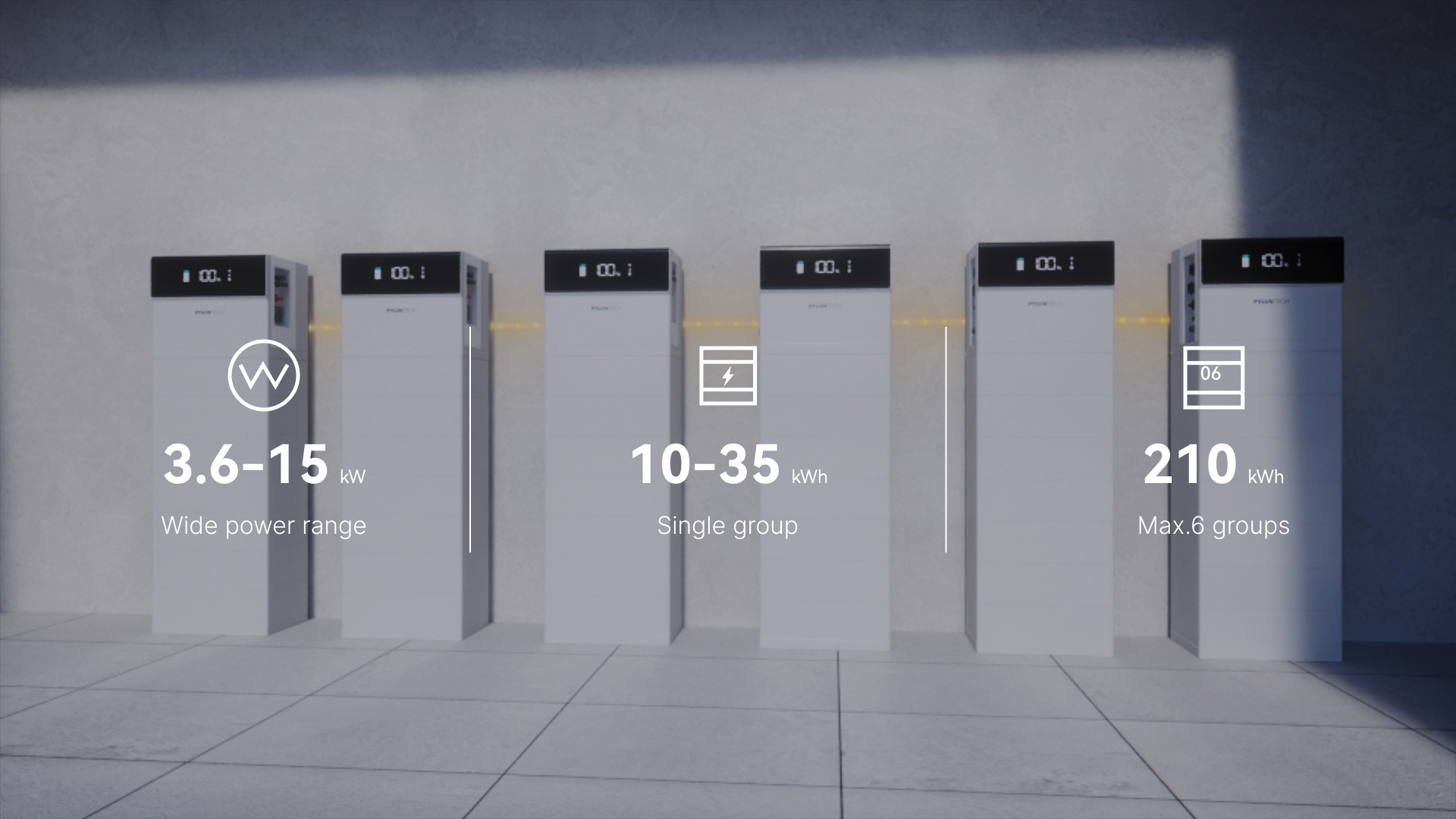

Dòng sản phẩm có các phiên bản công suất khác nhau, từ 3,6 kW, 5 kW, 6 kW, 8 kW đến các cấu hình ba pha cao hơn như 8 kW, 10 kW, 12 kW và 15 kW. Điều này giúp Force H3X phù hợp với nhiều quy mô tải khác nhau.
Khả năng vận hành dự phòng
Một trong những ưu điểm quan trọng của hệ thống hybrid là khả năng phối hợp giữa nguồn điện mặt trời, pin lưu trữ và điện lưới. Khi được thiết kế đúng cấu hình, hệ thống có thể hỗ trợ cấp nguồn dự phòng cho tải khi xảy ra mất điện.
Theo tài liệu kỹ thuật, một số phiên bản Force H3X có thời gian chuyển đổi on-grid/off-grid được công bố ở mức ≤10 ms.
Tính năng này đặc biệt phù hợp với các tải quan trọng như:
- Hệ thống chiếu sáng.
- Camera an ninh.
- Thiết bị mạng và Internet.
- Máy tính.
- Tủ lạnh.
- Một số thiết bị điện thiết yếu khác.
Khả năng cấp điện thực tế sẽ phụ thuộc vào công suất inverter, dung lượng pin, công suất tải và cấu hình hệ thống.
Nhiều ngõ MPPT cho hệ thống điện mặt trời
Ở các cấu hình một pha, tài liệu kỹ thuật công bố dòng Force H3X sử dụng nhiều bộ theo dõi điểm công suất cực đại MPPT, giúp tăng tính linh hoạt khi kết nối các chuỗi pin mặt trời.
Việc này đặc biệt hữu ích đối với các công trình có mái nhà phức tạp, nhiều hướng lắp đặt hoặc điều kiện bức xạ khác nhau giữa các khu vực.
Nguyên lý hoạt động của hệ thống Force H3X
Khi điện mặt trời sản xuất đủ
Điện từ các tấm pin mặt trời được inverter tiếp nhận và chuyển đổi để cấp cho tải. Nếu công suất tạo ra lớn hơn nhu cầu tiêu thụ, phần năng lượng dư có thể được nạp vào pin lưu trữ.
Khi điện mặt trời không đủ
Khi công suất điện mặt trời giảm, hệ thống có thể sử dụng năng lượng từ pin để bổ sung cho tải. Trong trường hợp dung lượng pin không đủ hoặc tùy theo chế độ vận hành được cài đặt, điện lưới có thể tham gia cấp nguồn.
Vào ban đêm
Khi không còn nguồn điện mặt trời, hệ thống có thể ưu tiên sử dụng điện đã lưu trữ trong pin trước khi chuyển sang sử dụng điện lưới, tùy chiến lược quản lý năng lượng được thiết lập.
Khi mất điện lưới
Ở cấu hình có hỗ trợ nguồn dự phòng, hệ thống có thể chuyển sang chế độ backup để cung cấp điện cho các tải được kết nối với đầu ra dự phòng. Thời gian chuyển đổi và công suất backup phụ thuộc vào model và cấu hình hệ thống.
Ứng dụng của Pylontech Force H3X
Nhà ở sử dụng điện mặt trời
Force H3X phù hợp với các gia đình muốn kết hợp hệ thống điện mặt trời và pin lưu trữ. Năng lượng tạo ra vào ban ngày sử dụng trực tiếp, đồng thời phần điện dư được lưu trữ để sử dụng vào buổi tối.
Biệt thự và nhà có nhu cầu điện cao
Những công trình có nhiều thiết bị điện, hệ thống điều hòa hoặc yêu cầu duy trì nguồn điện cho các tải quan trọng lựa chọn cấu hình công suất và dung lượng lưu trữ phù hợp.
Văn phòng và cửa hàng quy mô nhỏ
Các văn phòng, cửa hàng hoặc cơ sở kinh doanh nhỏ có thể sử dụng hệ thống để tăng tỷ lệ tự sử dụng điện mặt trời và hỗ trợ nguồn điện dự phòng cho các thiết bị cần thiết.
Khu vực có nguồn điện không ổn định
Tại những nơi thường xuyên xảy ra mất điện hoặc điện áp không ổn định, giải pháp hybrid kết hợp pin lưu trữ giúp nâng cao tính chủ động về nguồn điện.
Pylontech Force H3X là giải pháp lưu trữ năng lượng hybrid phù hợp cho các công trình muốn chủ động hơn trong việc sử dụng điện. Với thiết kế kết hợp inverter và pin lưu trữ, khả năng mở rộng theo module 5,12 kWh cùng nhiều tùy chọn công suất, hệ thống có thể đáp ứng từ nhu cầu sử dụng điện dân dụng đến một số ứng dụng thương mại quy mô nhỏ.
