SMT là gì? Công nghệ SMT trong sản xuất điện tử hiện đại
Th12
Trong ngành sản xuất điện tử hiện đại, yêu cầu về tốc độ, độ chính xác & khả năng thu nhỏ kích thước thiết bị ngày càng cao. Để đáp ứng những tiêu chí đó, các nhà máy đã ứng dụng hàng loạt công nghệ tiên tiến, trong đó SMT là phương pháp được sử dụng rộng rãi nhất hiện nay. Vậy SMT là gì? Công nghệ SMT đóng vai trò như thế nào trong sản xuất điện tử? Hãy cùng tìm hiểu chi tiết trong bài viết hôm nay với ATPro nhé!
SMT là gì?

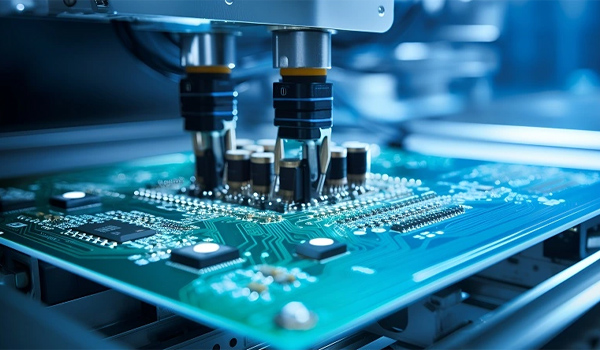

SMT (Surface Mount Technology) là phương pháp lắp ráp điện tử tiên tiến, trong đó các linh kiện điện tử được gắn trực tiếp lên bề mặt của bo mạch In (PCB – Printed Circuit Board), thay vì phải xuyên qua các lỗ khoan như phương pháp truyền thống (THT – Through Hole Technology). Các linh kiện được dùng trong SMT gọi là SMD (Surface Mount Device).
SMT cho phép:
– Tích hợp nhiều linh kiện trên 1 diện tích nhỏ
– Tốc độ sản xuất nhanh hơn
– Độ chính xác, độ tin cậy cao
– Dễ tự động hoá
Ngày nay, SMT là công nghệ chủ đạo trong sản xuất bảng mạch điện tử, có mặt trong mọi sản phẩm từ tivi, điện thoại, laptop, ô tô đến thiết bị y tế, công nghiệp.
Lịch sử ra đời của SMT
Công nghệ SMT bắt đầu được phát triển vào những năm 1960 & trở nên phổ biến mạnh mẽ từ thập niên 1980, nhằm đáp ứng nhu cầu thu nhỏ kích thước & tăng mật độ lắp ráp của các thiết bị điện tử.
– Trước SMT: ngành điện tử chủ yếu sử dụng công nghệ THT (công nghệ xuyên lỗ). Linh kiện THT lớn hơn, phải có chân cắm xuyên qua các lỗ trên PCB & được hàn ở mặt đối diện
– Sau SMT: SMT cho phép các nhà sản xuất lắp ráp linh kiện ở cả 2 mặt của PCB, giúp giảm đáng kể kích thước sản phẩm, tăng hiệu suất hoạt động & giảm chi phí sản xuất hàng loạt
Các thành phần chính trong hệ thống SMT

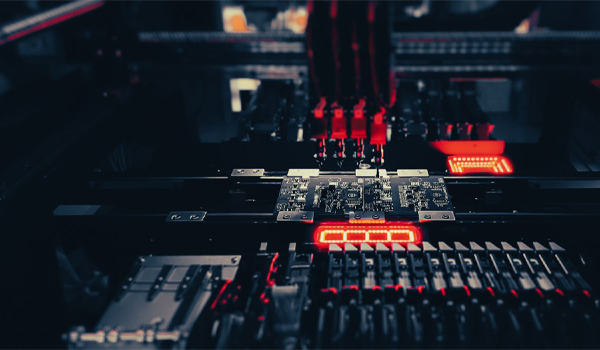

Một dây chuyền SMT hoàn chỉnh bao gồm nhiều thiết bị, điển hình phải kể đến:
Máy in kem hàn
Máy in kem hàn sẽ in lớp kem hàn lên các pad trên PCB theo đúng vị trí, đảm bảo linh kiện khi đặt lên sẽ bám chặt.
Máy gắp đặt linh kiện
Đây là thiết bị quan trọng nhất trong hệ thống SMT, đảm nhiệm:
– Gắp linh kiện từ băng cuộn, khay hoặc ống
– Định vị chính xác
– Đặt lên PCB theo tốc độ cao
Máy có thể gắp hàng nghìn linh kiện mỗi giờ, bao gồm điện trở, tụ, IC, vi điều khiển,…
Lò hàn Reflow
Lò hàn Reflow sẽ nung chảy kem hàn, giúp linh kiện bám chặt & tạo mối hàn chắc chắn. Bên trong lò gồm nhiều vùng nhiệt khác nhau:
– Preheating
– Soaking
– Reflow
– Cooling
Máy kiểm tra AOI (Automatic Optical Inspection)
AOI dùng camera chụp ảnh bảng mạch để kiểm tra lỗi như:
– Linh kiện lệch vị trí
– Thừa/thiếu linh kiện
– Lỗi hàn
– Mạch chập
Lợi ích vượt trội của công nghệ SMT trong sản xuất điện tử
Công nghệ SMT đã thay thế gần như hoàn toàn THT trong sản xuất đại trà nhờ những ưu điểm vượt trội sau:
Tối ưu hóa kích thước & trọng lượng

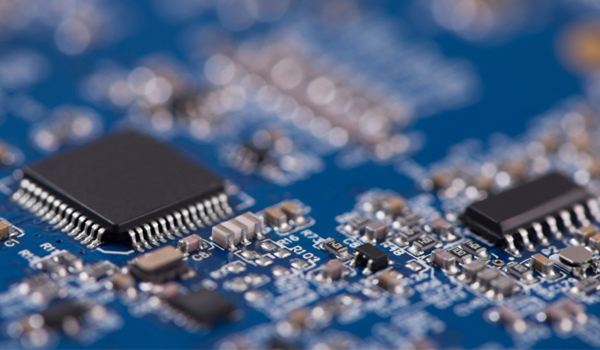

Linh kiện SMD nhỏ hơn 1/10 so với linh kiện THT, cho phép lắp ráp linh kiện ở cả 2 mặt của PCB, tăng mật độ linh kiện lên gấp nhiều lần. Đây là yếu tố then chốt giúp tạo ra các thiết bị siêu mỏng, nhẹ như điện thoại thông minh, đồng hồ thông minh, laptop,….
Cải thiện hiệu suất điện tử
– Tần số cao: mối hàn SMT ngắn hơn, giảm đáng kể độ tự cảm & điện dung ký sinh, giúp các bo mạch SMT hoạt động ổn định & hiệu quả hơn ở tần số cao
– Tản nhiệt: 1 số loại linh kiện SMT, đặc biệt là các IC công suất được thiết kế để tản nhiệt trực tiếp qua PCB, giúp quản lý nhiệt tốt hơn
Tăng hiệu suất, giảm chi phí sản xuất

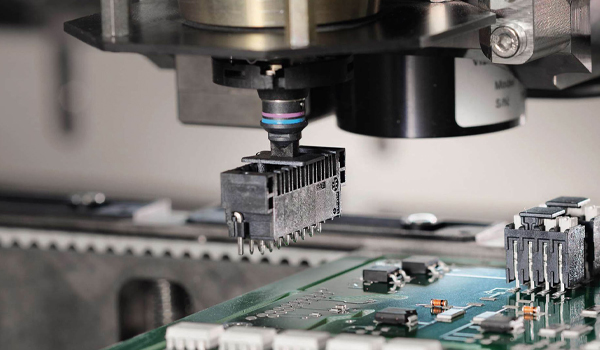

– Tự động hoá hoàn toàn: toàn bộ quy trình SMT đều được thực hiện bằng máy móc tự động hoá cao
– Tốc độ: máy Pick & Place có thể gắn hàng trăm nghìn linh kiện mỗi giờ
– Giảm chi phí vật liệu: giảm lượng vật liệu hàn & chi phí khoan lỗ trên PCB
– Năng suất ổn định: đảm bảo chất lượng đồng nhất khi sản xuất hàng loạt
Đơn giản hoá Logistics & lưu trữ
Linh kiện SMD thường được đóng gói trong cuộn băng, dễ dàng xử lý bằng máy móc tự động, giúp tiết kiệm không gian lưu trữ & vận chuyển.
>>> Xem thêm: Tất tần tật về giải pháp tự động hóa sản xuất cho nhà máy công nghiệp
SMT là công nghệ gắn linh kiện điện tử lên bề mặt PCB mà không cần khoan lỗ, giúp tăng tốc độ sản xuất, thu nhỏ kích thước thiết bị & tối ưu độ chính xác. Với khả năng tự động hoá cao, SMT trở thành tiêu chuẩn trong các nhà máy điện tử hiện đại.
Nếu bạn đang tìm hiểu về sản xuất mạch, thiết kế điện tử hay muốn tối ưu quy trình công nghiệp, công nghệ SMT là yếu tố không thể thiếu.
