SMT là gì? Tìm hiểu về ý nghĩa và ứng dụng của SMT trong lĩnh vực công nghệ.
Th12
Công nghệ SMT là phương pháp phổ biến trong sản xuất bảng mạch điện tử và dây chuyền lắp ráp linh kiện hiện đại. SMT cho phép lắp đặt linh kiện trực tiếp trên bề mặt mạch, giúp nâng cao độ chính xác và tiết kiệm không gian sản xuất. Trong bài viết này, ATPro Corp sẽ giải thích SMT là gì và phân tích ưu điểm cũng như ứng dụng trong công nghiệp điện tử.
Khái niệm về SMT là gì?

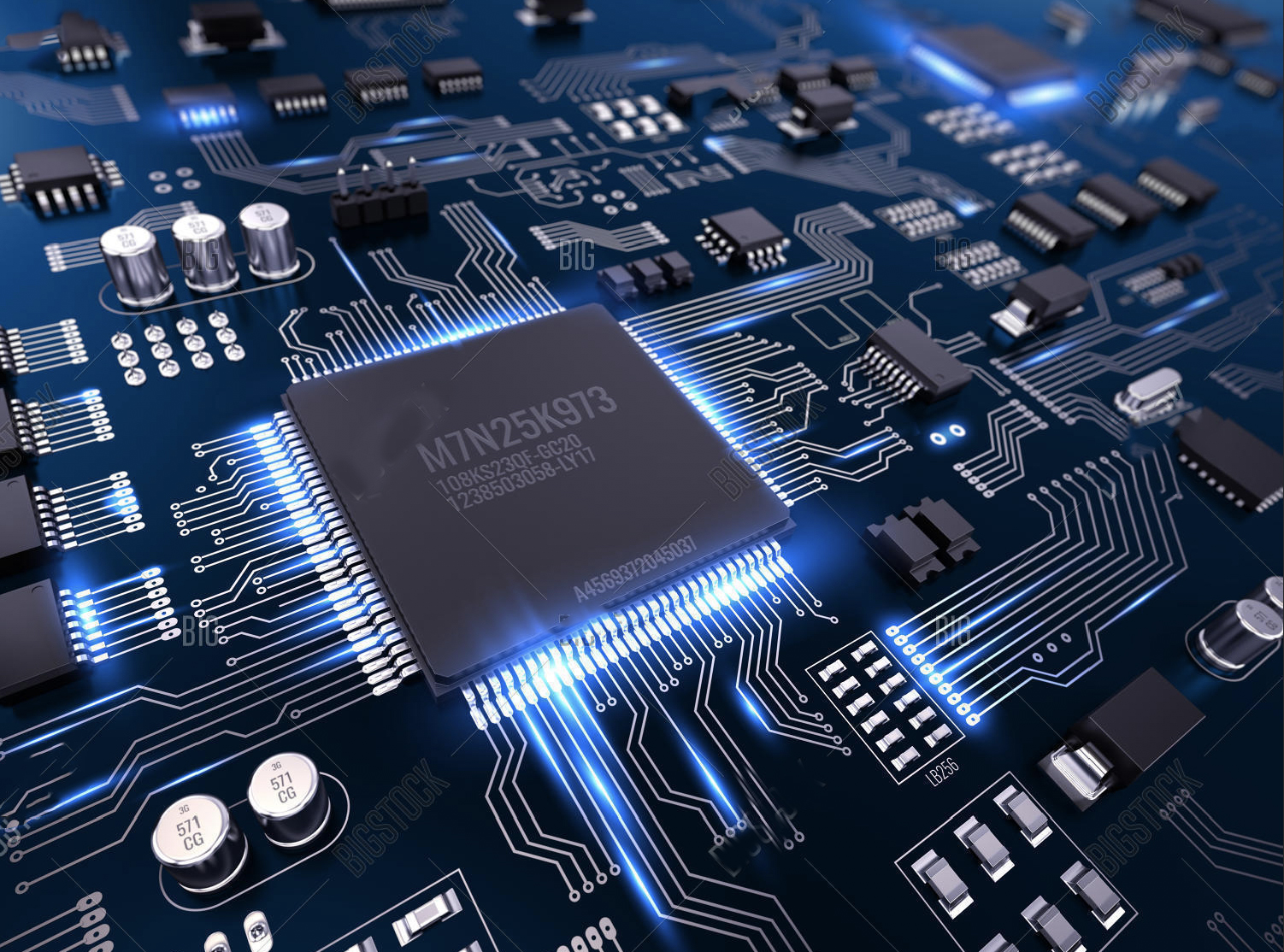

SMT (Surface Mount Technology) là phương pháp gắn linh kiện điện tử trực tiếp lên bề mặt bảng mạch in PCB. Công nghệ SMT được áp dụng rộng rãi trong sản xuất bảng mạch trên các dây chuyền lắp ráp tự động và bán tự động. Phương pháp này giúp tiết kiệm không gian lắp ráp, tăng độ chính xác và nâng cao hiệu quả sản xuất điện tử. Trước khi SMT xuất hiện, các linh kiện phải được gắn bằng cơ khí và hàn truyền thống trên PCB. Việc hàn cơ khí trước đây tốn nhiều thời gian và khó đảm bảo độ ổn định, chính xác của sản phẩm. Khi SMT ra đời, linh kiện được cố định trên bề mặt PCB bằng chì, đơn giản hóa quá trình lắp ráp. Mặt còn lại của PCB chỉ cần một chấm kem hàn để cố định linh kiện, giúp tăng tốc sản xuất hàng loạt.
SMT nâng cao độ bền và chất lượng sản phẩm mà còn giảm chi phí vật liệu và nhân công hiệu quả. Nhờ ưu điểm vượt trội, công nghệ SMT hiện là lựa chọn hàng đầu trong ngành sản xuất thiết bị điện tử hiện đại.
Tại sao SMT lại quan trọng trong lĩnh vực công nghệ?
SMT giữ vai trò then chốt trong ngành công nghệ nhờ mang lại nhiều lợi ích thiết thực. Trước hết, công nghệ này cho phép thiết kế linh kiện điện tử với kích thước nhỏ hơn, giúp phát triển các thiết bị thông minh, di động và linh hoạt hơn. Ngoài ra, SMT nâng cao khả năng tích hợp và tương thích giữa các linh kiện, đảm bảo hiệu suất ổn định và độ tin cậy cao cho sản phẩm. Công nghệ này cũng góp phần giảm thiểu lỗi trong quá trình lắp ráp nhờ tự động hóa và kiểm soát chính xác. Hơn nữa, SMT giúp tiết kiệm vật liệu, giảm chi phí nhân công và rút ngắn thời gian sản xuất. Nhờ khả năng lắp đặt nhanh chóng và hiệu quả, SMT còn tăng năng suất sản xuất, đáp ứng nhu cầu thị trường ngày càng cao. Chính những ưu điểm này khiến SMT trở thành nền tảng quan trọng trong ngành điện tử hiện đại.
Những thiết bị dùng trong SMT
SMT thụ động
Được hiểu là các linh kiện SMD (Surface Mount Device) như điện trở và tụ điện với kích thước chuẩn hóa. Các loại điện trở và tụ điện SMD phổ biến bao gồm: 1812, 1206, 0805, 0603, 0402 và 0201. Mặc dù một số kích thước lớn ít được sử dụng hiện nay, chúng vẫn xuất hiện trong các ứng dụng yêu cầu nguồn năng lượng cao. SMT thụ động giúp tăng mật độ linh kiện, tiết kiệm không gian và duy trì hiệu suất ổn định của mạch điện tử.
Diode và linh kiện bán dẫn
Các bóng dẫn và diode trong SMT thường được đóng gói nhựa nhỏ gọn, chỉ cho phép dòng điện chạy theo một hướng xác định. Chúng thường có dấu chỉ định hướng trên bề mặt. Bóng bán dẫn là thành phần cơ bản trong mạch máy tính và thiết bị điện tử, được sử dụng cho chuyển mạch, điều chỉnh điện áp, khuếch đại và điều chế tín hiệu. Nhờ kích thước nhỏ và khả năng phản ứng nhanh, các linh kiện này rất phù hợp với dây chuyền SMT tự động.
Mạch tích hợp (ICs)
Các mạch tích hợp SMT được thiết kế tùy chỉnh theo yêu cầu kết nối và tính năng cụ thể của từng chip. Một số loại phổ biến bao gồm:
- SOIC (Small Outline IC): Thường dùng cho các chip logic nhỏ như 74 series, gọn nhẹ và dễ lắp ráp.
- VLSI (Very Large Scale Integration): Dùng cho các chip lớn, yêu cầu nhiều chân kết nối với hình vuông hoặc chữ nhật.
- BGA (Ball Grid Array): Chip có các kết nối ở mặt dưới gói, tăng độ tin cậy, độ ổn định và khả năng tản nhiệt, phù hợp với các ứng dụng công nghệ cao.
Ưu điểm và nhược điểm SMT
Ưu điểm của SMT:
- Tăng mật độ linh kiện trên bo mạch: SMT giúp bố trí nhiều linh kiện hơn trên cùng một diện tích, làm bo mạch nhỏ gọn, giảm độ dày sản phẩm.
- Khả năng tương thích cao: Công nghệ này đảm bảo linh kiện tích hợp và giao tiếp hiệu quả, nâng cao hiệu suất của thiết bị điện tử.

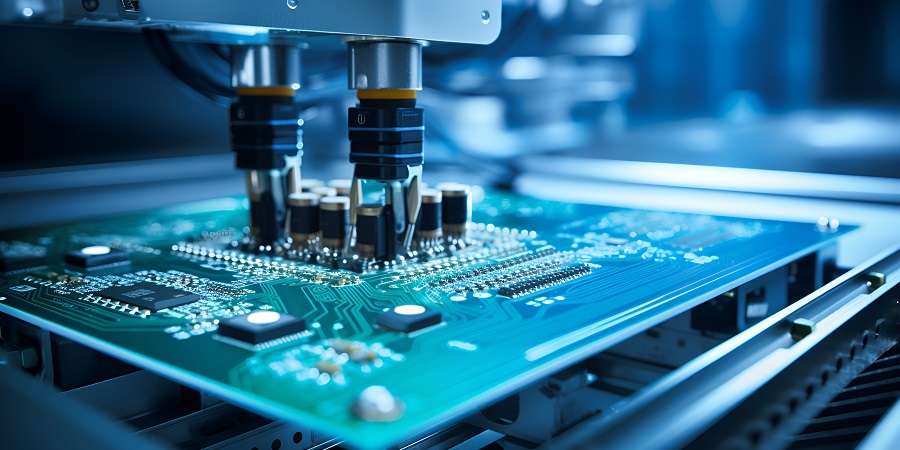

- Tự động hóa quy trình lắp ráp: SMT hỗ trợ sản xuất hàng loạt nhanh chóng, tăng năng suất và giảm chi phí nhân công cũng như vật liệu.
- Tiết kiệm không gian và chi phí: Thiết kế linh kiện nhỏ gọn giúp giảm vật liệu, tối ưu hóa chi phí đóng gói và vận chuyển.
Nhược điểm của SMT:
- Khó khăn trong sửa chữa và bảo trì: Việc thay thế linh kiện bị lỗi trên bo mạch SMT phức tạp hơn so với phương pháp lắp chân qua lỗ (THT)
- Yêu cầu kỹ thuật cao: Lắp ráp SMT đòi hỏi quy trình chính xác, máy móc hiện đại và kỹ năng chuyên môn của kỹ sư, kỹ thuật viên.
- Chi phí đầu tư ban đầu lớn: Hệ thống máy móc và dây chuyền SMT tự động có chi phí đầu tư cao, phù hợp với sản xuất công nghiệp quy mô lớn.
Các ứng dụng của SMT trong lĩnh vực công nghệ.
Công nghệ SMT là tiêu chuẩn trong sản xuất thiết bị điện tử nhờ khả năng lắp ráp linh kiện nhanh chóng và chính xác.
- Thiết bị điện tử tiêu dùng: SMT được sử dụng rộng rãi trong sản xuất smartphone, máy tính bảng, laptop và đồng hồ thông minh,…giúp tăng mật độ linh kiện và giảm kích thước sản phẩm.
- Thiết bị công nghiệp và tự động hóa: Các thiết bị điều khiển công nghiệp, robot, PLC và cảm biến,… thường ứng dụng SMT để tăng độ ổn định và hiệu suất hoạt động.
- Thiết bị viễn thông và mạng: SMT giúp sản xuất router, switch, modem và thiết bị mạng khác,… với hiệu suất cao, tín hiệu ổn định và tích hợp nhiều chức năng trên bo mạch nhỏ gọn.
- Linh kiện máy tính và mạch tích hợp phức tạp: Chủ lực trong sản xuất chip BGA, mạch in đa lớp, bo mạch chủ và các IC logic,….giúp nâng cao tốc độ xử lý và khả năng tích hợp.
- Thiết bị điện tử hàng không và ô tô: Các hệ thống điều khiển, cảm biến và bảng mạch trên máy bay, ô tô thông minh,… đều tận dụng SMT để tối ưu không gian, tăng độ bền và khả năng chống rung, sốc.
Xem thêm: QA QC là gì? Tìm hiểu vai trò và sự khác biệt giữa QA QC
SMT là công nghệ then chốt trong sản xuất thiết bị điện tử hiện đại. Nhờ khả năng lắp ráp linh kiện chính xác, tiết kiệm không gian và tăng hiệu suất, SMT được ứng dụng rộng rãi. Việc hiểu rõ SMT là gì và các ứng dụng của nó giúp doanh nghiệp tối ưu quy trình sản xuất, nâng cao chất lượng sản phẩm và đáp ứng nhu cầu công nghệ ngày càng cao.
