Tìm hiểu sự khác nhau giữa RS-232 và RS-485
Th12
Chuẩn giao tiếp nối tiếp như RS-232 và RS-485 được sử dụng rất phổ biến để kết nối thiết bị và truyền dữ liệu. Việc hiểu rõ sự khác nhau giữa RS-232 và RS-485 sẽ giúp người dùng lựa chọn chuẩn truyền thông phù hợp, đảm bảo hệ thống hoạt động hiệu quả, ổn định và tiết kiệm chi phí. Cùng tìm hiểu, sự khác nhau giữa RS-232 và RS-485 qua bài viết sau đây của ATPro Corp.
Đặc điểm và ứng dụng của chuẩn giao tiếp nối tiếp RS-232

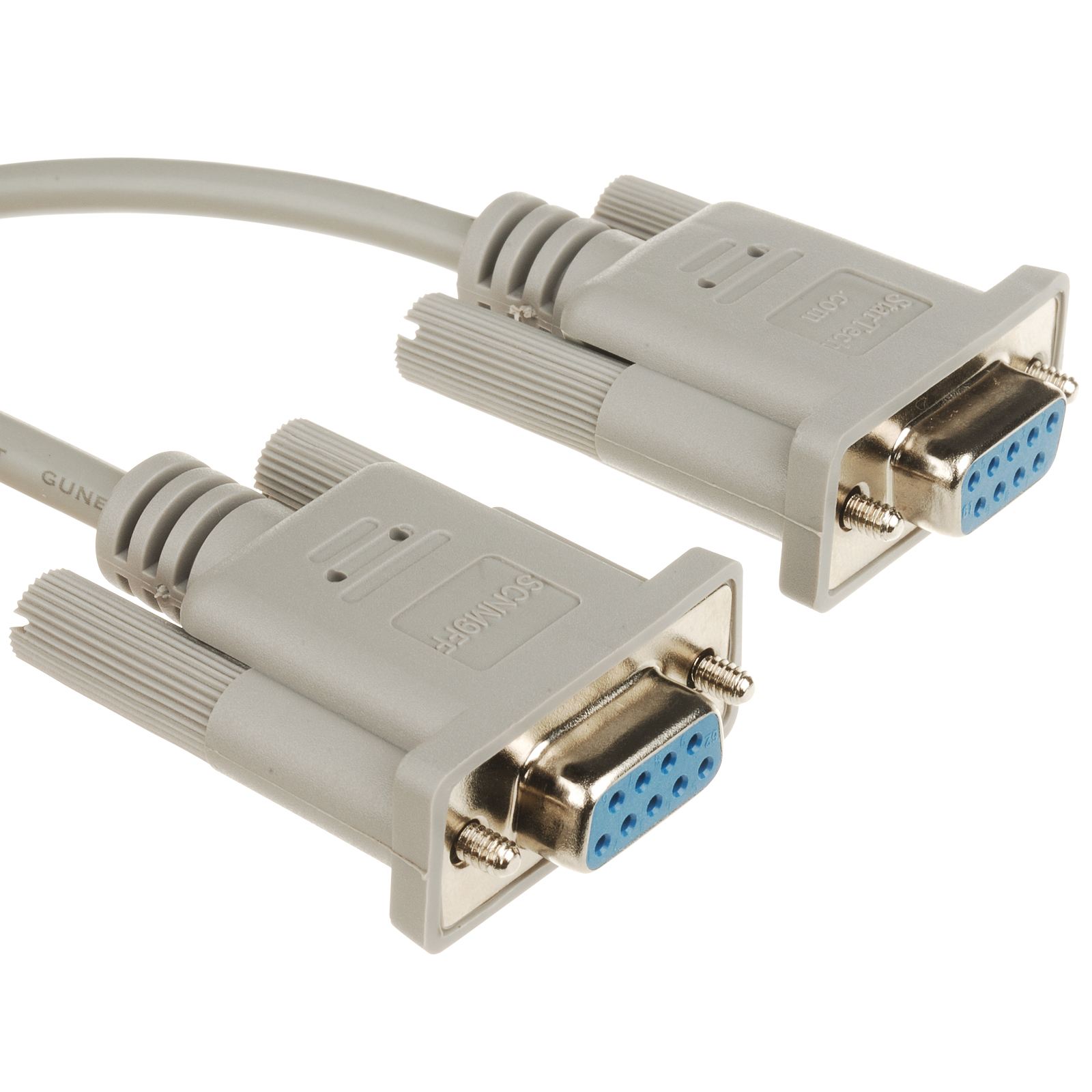

RS-232 là một chuẩn giao tiếp nối tiếp (serial communication standard) dùng để truyền tín hiệu dữ liệu giữa các thiết bị điện tử. Chuẩn này từng được sử dụng rất phổ biến trên máy tính để bàn và các thiết bị ngoại vi như máy in, máy fax, modem… Cổng kết nối RS-232 thường được gọi là cổng COM.
Xem nhanh top sản phẩm tốt được nhiều người tin dùng tại ATPro
Đặc điểm của RS-232
Cấu trúc kết nối: RS-232 sử dụng tối thiểu 3 dây chính gồm:
- Tx (Transmit): dây truyền dữ liệu
- Rx (Receive): dây nhận dữ liệu
- GND (Ground): dây nối đất
Nguyên lý hoạt động: Truyền dữ liệu dựa trên sự chênh lệch điện áp giữa các chân Tx, Rx so với GND. Với mức điện áp dương và âm đại diện cho các trạng thái logic.
Nhược điểm của RS-232
Khoảng cách truyền ngắn: Chỉ hỗ trợ truyền dữ liệu ổn định trong phạm vi tối đa khoảng 15 mét, do tín hiệu dễ suy hao và không thể phục hồi khi truyền xa.
Khả năng kết nối hạn chế: RS-232 chỉ cho phép kết nối giữa hai thiết bị (kết nối điểm – điểm), không hỗ trợ kết nối nhiều thiết bị trên cùng một đường truyền.
Ứng dụng của RS-232
RS-232 thường được sử dụng để kết nối máy tính với các thiết bị ngoại vi trong phạm vi ngắn. Chẳng hạn như máy in, máy quét mã vạch, thiết bị đo, thiết bị điều khiển đơn giản trong các hệ thống nhỏ hoặc phòng thí nghiệm.
Đặc điểm và ứng dụng của chuẩn giao tiếp nối tiếp RS-485
RS-485 là một chuẩn giao tiếp nối tiếp (serial communication standard) được thiết kế chuyên dụng cho các hệ thống công nghiệp, nơi yêu cầu truyền dữ liệu ổn định trên khoảng cách xa và trong môi trường có nhiều nhiễu điện từ. Nhờ độ tin cậy cao, RS-485 được sử dụng rộng rãi trong tự động hóa, đo lường và giám sát.
Đặc điểm của RS-485
Cấu trúc kết nối: RS-485 sử dụng hai dây tín hiệu vi sai A (+) và B (–) để truyền dữ liệu, thường kết hợp thêm dây GND nhằm tăng độ ổn định cho hệ thống.
Nguyên lý hoạt động: Truyền dữ liệu dựa trên hiệu điện áp giữa hai dây A và B (truyền vi sai), giúp giảm ảnh hưởng của nhiễu và đảm bảo tín hiệu chính xác.
Khoảng cách truyền xa: Có thể truyền dữ liệu ổn định với khoảng cách lên đến 1.200 mét (tùy tốc độ truyền và chất lượng cáp).
Kết nối đa điểm: Hỗ trợ kết nối nhiều thiết bị trên cùng một đường truyền (multi-drop). Thông thường lên đến 32 thiết bị hoặc nhiều hơn khi sử dụng bộ khuếch đại.
Độ ổn định cao: Hoạt động tốt trong môi trường công nghiệp khắc nghiệt, có nhiễu điện từ cao.
Nhược điểm của RS-485
Cấu hình phức tạp hơn RS-232: Cần thiết lập điện trở kết thúc (terminator) và kiểm soát hướng truyền dữ liệu.
Không hỗ trợ kết nối trực tiếp với máy tính: Thường cần bộ chuyển đổi USB sang RS-485 hoặc RS-232 sang RS-485.
Ứng dụng của RS-485
RS-485 được sử dụng phổ biến trong các hệ thống tự động hóa nhà máy, PLC, SCADA, đồng hồ đo điện – nước, cảm biến công nghiệp, hệ thống giám sát môi trường, và các mạng truyền thông công nghiệp như Modbus RTU.

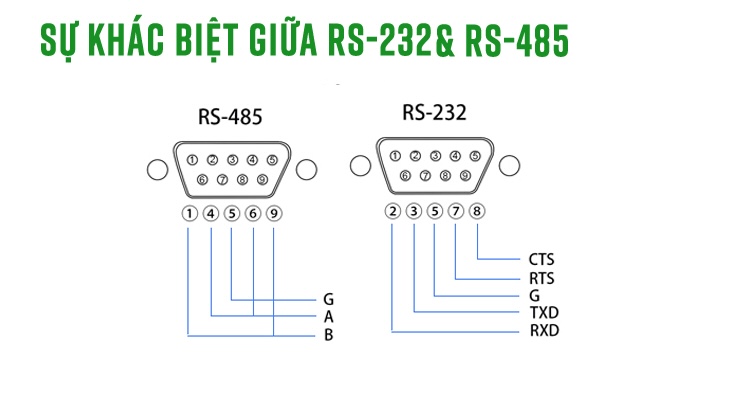

Sự khác nhau giữa RS-232 và RS-485 chi tiết
| Tiêu chí | RS-232 | RS-485 |
| Loại truyền tín hiệu | Truyền tín hiệu đơn cực (single-ended) | Truyền tín hiệu vi sai (differential) |
| Khoảng cách truyền | Ngắn, tối đa khoảng 15 m | Dài, lên đến 1.200 m |
| Tốc độ truyền | Thấp hơn, tối đa khoảng 20 kbps (ở khoảng cách chuẩn) | Cao hơn, có thể đạt 10 Mbps (ở khoảng cách ngắn) |
| Khả năng chống nhiễu | Kém, thường dễ bị ảnh hưởng bởi nhiễu điện từ | Rất tốt, phù hợp trong môi trường công nghiệp |
| Số lượng thiết bị kết nối | Chỉ 1 thiết bị – 1 thiết bị (point-to-point) | Hỗ trợ nhiều thiết bị trên cùng một bus (tối đa 32–128 node) |
| Kiểu kết nối | Điểm – điểm | Đa điểm (multi-drop) |
| Chuẩn đầu nối phổ biến | DB9, DB25 | Terminal, RJ45 (tùy thiết bị) |
| Mức điện áp | ±3V đến ±15V | ±1.5V đến ±5V |
| Chế độ truyền | Theo chế độ song công hoàn toàn (full-duplex) | Theo chế độ bán song công hoặc song công |
| Ứng dụng phổ biến | Máy tính, modem, máy in cũ | PLC, HMI, cảm biến, hệ SCADA, Modbus RTU |
| Môi trường sử dụng | Văn phòng, khoảng cách ngắn | Nhà máy, khu công nghiệp, môi trường nhiễu cao |
Lời kết
RS-232 và RS-485 đều là các chuẩn giao tiếp nối tiếp phổ biến nhưng được thiết kế cho những mục đích sử dụng khác nhau. RS-232 phù hợp với các kết nối đơn giản, khoảng cách ngắn và số lượng thiết bị ít, thường gặp trong các hệ thống truyền thống hoặc môi trường ít nhiễu. Trong khi đó, RS-485 nổi bật với khả năng truyền xa, chống nhiễu tốt và kết nối nhiều thiết bị cùng lúc, đặc biệt thích hợp cho các hệ thống tự động hóa, điều khiển công nghiệp và SCADA.
Xem thêm: Hệ thống PLM là gì? Vai trò và chức năng đối với doanh nghiệp
Việc hiểu rõ sự khác nhau giữa hai chuẩn giao tiếp này sẽ giúp người dùng lựa chọn giải pháp truyền thông phù hợp, đảm bảo hệ thống hoạt động ổn định, hiệu quả và tối ưu chi phí.
