BIẾN TẦN HYBRID BA PHA H3/AC3 FOX ESS
Biến tần Hybrid ba pha H3/AC3 Fox ESS là dòng biến tần được thiết kế cho các hệ thống điện mặt trời có nhu cầu kết hợp giữa điện mặt trời, pin lưu trữ & điện lưới. Với khả năng quản lý nguồn điện linh hoạt, thiết bị giúp tối ưu lượng điện năng sử dụng, tăng khả năng tự tiêu thụ & hỗ trợ nguồn điện dự phòng cho nhiều mô hình dân dụng, thương mại. Hãy cùng ATPro tìm hiểu tất tần tật về sản phẩm ngay trong bài viết dưới đây để có quyết định đầu tư đúng đắn!
Biến tần Hybrid ba pha H3/AC3 Fox ESS là gì?

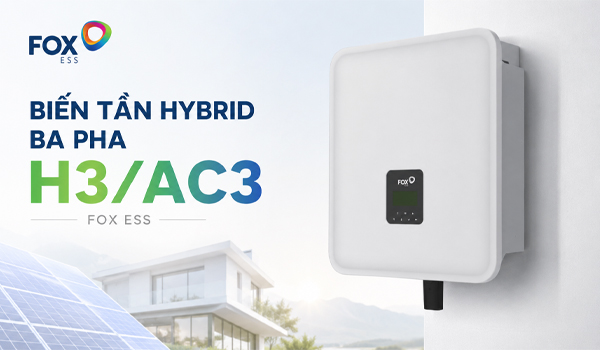

H3/AC3 Fox ESS là thiết bị biến đổi & quản lý năng lượng dành cho hệ thống điện mặt trời Hybrid ba pha. Thiết bị có thể phối hợp với nhiều nguồn điện gồm tấm pin năng lượng mặt trời, pin lưu trữ & điện lưới, từ đó phân bổ nguồn điện theo nhu cầu sử dụng.
Về cơ bản, hệ thống có thể vận hành theo nguyên lý: Tấm pin mặt trời => Biến tần Hybrid => Tái sử dụng, đồng thời: Tấm pin mặt trời => Biến tần Hybrid => Pin lưu trữ. Khi lượng điện mặt trời không đủ, hệ thống có thể khai thác năng lượng từ pin/điện lưới tuỳ theo cấu hình & chế độ vận hành.

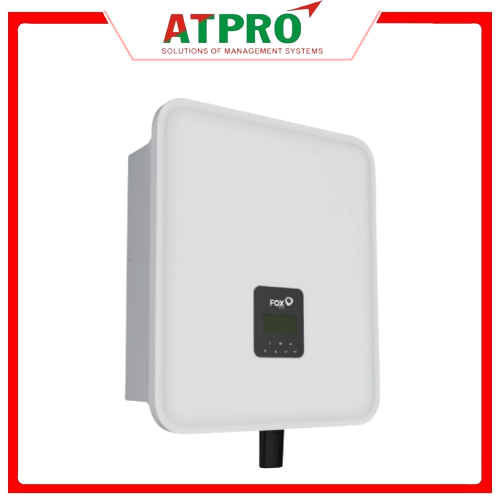

Thông số kỹ thuật của biến tần Hybrid ba pha H3/AC3 Fox ESS
| MODEL | H3-5.0-E / AC3-5.0-E | H3-6.0-E / AC3-6.0-E | H3-8.0-E / AC3-8.0-E | H3-10.0-E / AC3-10.0-E | H3-12.0-E |
|---|---|---|---|---|---|
| INPUT PV (ONLY FOR HYBRID) | |||||
| Max. Array Power [Wp] | 10000 | 12000 | 16000 | 20000 | 24000 |
| Max. Input Power [W] | A:6500 B:4000 | A:6500 B:4000 | A:8000 B:5000 | A:8000 B:5000 | A:8000 B:5000 |
| Max. Input Voltage [V] | 1000 [1] | ||||
| Start-up Input Voltage [V] | 160 | ||||
| Rated Input Voltage [V] | 720 | ||||
| MPPT Operating Voltage Range [V] | 160–950 | ||||
| Max. Input Current [A] | 14/14 | 14/14 | 26/14 | 26/14 | 26/14 |
| Max. Short-circuit Current [A] | 16/16 | 16/16 | 32/16 | 32/16 | 32/16 |
| No. of Independent MPP Trackers | 2 | ||||
| No. of Strings per MPP Tracker | 1/1 | 1/1 | 2/1 | 2/1 | 2/1 |
| BATTERY CONNECTION | |||||
| Battery Type | Li-ion Battery (LFP) | ||||
| Battery Voltage Range [V] | 180–600 [2] | ||||
| Max. Charge/Discharge Current [A] | 26.0 | ||||
| Communication Interface | CAN (Communicate with inverter), RS485 (Upgrade BMS) | ||||
| AC INPUT AND OUTPUT (GRID) | |||||
| Max. AC Input Power [VA] | 10000 | 12000 | 16000 | 16000 | 16000 |
| Max. AC Input Current (per phase) [A] | 15.2 | 18.2 | 24.2 | 24.2 | 24.2 |
| Rated Output Power [W] | 5000 | 6000 | 8000 | 10000 | 12000 |
| Max. Output Apparent Power [VA] | 5500 | 6600 | 8800 | 11000 | 13200 |
| Rated Output Current (per phase) [A] | 7.2 | 8.7 | 11.6 | 14.5 | 17.4 |
| Max. Output Current (per phase) [A] | 8.0 | 9.6 | 12.8 | 16.0 | 19.2 |
| Rated Grid Voltage [V] | 3L/N/PE 380/220; 400/230; 415/240 | ||||
| Rated Grid Frequency [Hz] | 50/60 | ||||
| Power Factor | 1 (Adjustable from 0.8 leading to 0.8 lagging) | ||||
| THDI [%] | <3 @Rated Power | ||||
| EPS OUTPUT | |||||
| Max. Output Apparent Power [VA] | 5000 | 6000 | 8000 | 10000 | 12000 |
| Peak Output Apparent Power (60s) [VA] | 10000 | 12000 | 14000 | 15000 | 15000 |
| Max. Output Current (per phase) [A] | 15.2 | 18.2 | 21.2 | 22.7 | 22.7 |
| Rated Output Voltage [V] | 3L/N/PE 400/230 | ||||
| Rated Output Frequency [Hz] | 50/60 | ||||
| Power Factor | 1 (Adjustable from 0.8 leading to 0.8 lagging) | ||||
| THDv (Linear Load) [%] | <3 @Rated Power | ||||
| Switch time [ms] | <20 | ||||
| EFFICIENCY | |||||
| Euro Efficiency [%] | 97.20 | 97.20 | 97.30 | 97.30 | 97.30 |
| Max. Efficiency [%] | 97.80 | 97.80 | 98.00 | 98.00 | 98.00 |
| Max. Battery Charge Efficiency (PV to BAT) @full load [%] | 98.50 | ||||
| Max. Battery Discharge Efficiency (BAT to AC) @full load [%] | 97.00 | ||||
| PROTECTION | |||||
| Insulation Monitoring | YES | ||||
| Residual Current Monitoring | YES | ||||
| DC Reverse Polarity Protection | YES | ||||
| Anti-islanding Protection | YES | ||||
| AC Short-circuit Protection | YES | ||||
| AC Overcurrent/Overvoltage Protection | YES | ||||
| DC Switch | YES | ||||
| SPD | DC: Type II, AC: Type II | ||||
| AFCI | Optional | ||||
| GENERAL DATA | |||||
| Dimensions (W×H×D) [mm] | 449×519×198 | ||||
| Weight [kg] | 28 | ||||
| Installation | Wall-Mounted | ||||
| Topology | Transformerless | ||||
| Cooling Method | Natural | FAN Cooling | |||
| Noise Emission [dB] | 35 | 45 | |||
| Max. Operating Altitude [m] | 2000 | ||||
| Operating Temperature Range [°C] | -25 ~ 60 | ||||
| Humidity (No Condensation) [%] | 0–100 | ||||
| Ingress Protection | IP65 | ||||
| Standby Consumption [W] | <15 | ||||
| Monitoring Module | WiFi, LAN, 4G, GPRS (Optional) | ||||
| Communication | 2×RS485, DRM, Ripple Control, USB | ||||
| Display | LCD, App, Website | ||||
| STANDARD COMPLIANCE (MORE AVAILABLE UPON REQUEST) | |||||
| Safety | EN 62109-1, EN 62109-2, EN 62477-1 | ||||
| EMC | IEC 61000-6-1, IEC 61000-6-3 | ||||
| Grid Regulation | EN50549-1, CEI 0-21, VDE-AR-N 4105, G98, CEI 0-21 | ||||
Ưu điểm nổi bật của biến tần Hybrid ba pha H3/AC3 Fox ESS
Thiết kế dành cho hệ thống điện ba pha
H3/AC3 được phát triển cho các hệ thống điện ba pha, phù hợp với nhiều công trình có mức tiêu thụ điện cao hơn so với các hệ thống điện một pha. Thiết bị được cân nhắc sử dụng cho nhà ở sử dụng điện ba pha, biệt thự/nhà phố cao cấp, văn phòng, cửa hàng, nhà xưởng quy mô nhỏ, công trình thương mại & hệ thống điện mặt trời có nhu cầu lưu trữ.
Sử dụng biến tần ba pha giúp hệ thống phân phối điện phù hợp với đặc điểm phụ tải, đặc biệt đối với các công trình có nhiều thiết bị điện công suất lớn.
Kết hợp điện mặt trời & pin lưu trữ
Thay vì chỉ sử dụng trực tiếp nguồn điện được tạo ra từ các tấm pin mặt trời, phần năng lượng dư thừa được đưa vào pin để lưu trữ. Khi nhu cầu sử dụng tăng/nguồn điện mặt trời giảm, năng lượng trong pin có thể được sử dụng trở lại. Cơ chế này giúp tăng khả năng tận dụng nguồn điện mặt trời, đồng thời hạn chế tình trạng năng lượng tạo ra nhưng không được sử dụng hiệu quả.

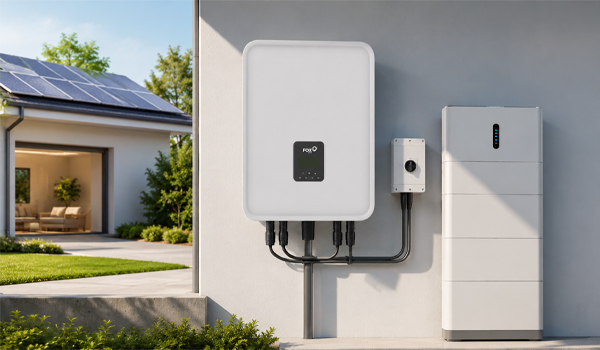

Tối ưu hoá khả năng tự sử dụng điện
Biến tần Hybrid ba pha H3/AC3 hỗ trợ quản lý dòng năng lượng giữa nguồn phát, pin lưu trữ, tải & lưới điện. Nhờ đó, người dùng có thể chủ động hơn trong việc khai thác nguồn năng lượng tái tạo. Vào ban ngày, điện mặt trời ưu tiên cấp cho các thiết bị đang hoạt động. Phần năng lượng dư thừa có thể được sử dụng để sạc pin. Khi nguồn điện mặt trời giảm, hệ thống có thể chuyển sang sử dụng nguồn điện lưu trữ/điện lưới tuỳ chế độ cài đặt.
Hỗ trợ nguồn điện dự phòng
Hệ thống Hybrid không chỉ hướng đến việc tiết kiệm điện, mà còn có thể mang lại khả năng duy trì nguồn điện cho các tải quan trọng khi xảy ra sự cố điện lưới, tuỳ cấu hình hệ thống. Khi kết hợp với pin lưu trữ phù hợp, biến tần có thể cung cấp điện cho các thiết bị được ưu tiên như hệ thống chiếu sáng, thiết bị mạng, camera, tủ lạnh, một số thiết bị gia dụng & các tải quan trọng trong doanh nghiệp.
Những yếu tố cần lưu ý khi lựa chọn biến tần Hybrid ba pha H3/AC3 Fox ESS
Để đảm bảo hệ thống hoạt động hiệu quả, người dùng không nên chỉ lựa chọn biến tần dựa trên công suất định mức, mà cần xem xét tổng thể nhiều yếu tố như:
– Công suất hệ thống điện mặt trời: cần xác định tổng công suất tấm pin & khả năng tương thích với dải điện áp, dòng điện đầu vào của biến tần
– Dung lượng pin lưu trữ: dung lượng pin nên được lựa chọn dựa trên nhu cầu sử dụng điện vào ban đêm, phụ tải cần backup & thời gian dự phòng mong muốn
– Đặc điểm tải: với hệ thống ba pha, cần đánh giá cách phân bổ tải giữa các pha & các thiết bị có công suất lớn
– Nhu cầu dự phòng: nếu mục tiêu chính là duy trì điện khi mất điện, cần xác định rõ những tải nào cần được cấp điện & công suất của các tải đó
– Khả năng mở rộng: lựa chọn cấu hình có khả năng mở rộng phù hợp nếu nhu cầu tiêu thụ điện/dung lượng lưu trữ có thể tăng trong tương lai
>>> Xem thêm: Biến tần Hybrid ba pha H3 PRO Fox ESS chính hãng 100%
Biến tần Hybrid ba pha H3/AC3 Fox ESS là lựa chọn đáng cân nhắc cho các hệ thống điện mặt trời ba pha có nhu cầu kết hợp giữa điện mặt trời, pin lưu trữ & điện lưới. Thiết bị không chỉ đóng vai trò chuyển đổi điện năng, mà còn là trung tâm quản lý & điều phối năng lượng, giúp tăng khả năng tự sử dụng điện mặt trời, hỗ trợ lưu trữ năng lượng & nâng cao tính chủ động về nguồn điện.
